一、为什么选择GR-H41F系列超薄模块式继电器？

GR-H41F系列在安全可靠性上表现，线圈与触点间耐压达4000V/S，触点间耐压2500V/S，能有效应对工业现场电磁干扰及电

压波动。同时，它支持-40℃~+70℃宽温运行（12-60V型号），适应严寒户外或高温车间等端环境。安装方面，螺钉扭矩

0.5N·m、导线兼容20-16 AWG（0.5-1.5 mm²），配合DIN导轨卡装，接线规范快捷。此外，提供12V/24V、48V/60V、110V、

230V等多种AC/DC线圈电压，12V/24V及48V/60V型号无输入性要求，通用性强，便于备件管理与跨项目复用。

1. 高耐压等级，使用更安全

线圈与触点之间介质耐压达到4000V/S，触点间耐压2500V/S，远高于常见继电器的耐压指标。这一优势在存在浪涌、过压或绝

缘要求严格的工业设备中尤为重要，可有效降低击穿风险，延长设备使用寿命。

2. 宽温运行，适应端气候

12-60V型号支持-40℃~+70℃环境温度，110-230V型号支持-40℃~+55℃。无论是北方冬季寒冷户外，还是南方夏季高温车

间，都能保证可靠吸合与释放，无需额外温控措施，简化系统设计。

3. 无性输入，简化设计

12V/24V及48V/60V型号的线圈输入端不区分正负性，可直接连接AC或DC信号源。这一特性减少了接线时的防呆要求，降低了

现场施工和调试难度，特别适合非专业电工参与的集成项目。

4. 额定负载6A/250V，满足常规控制需求

触点切换能力为6A 250VAC，可驱动大部分电磁阀、接触器、小功率电机及指示灯负载。对于信号切换或中等电流的通断控

制，无需额外加装中间放大器，直接使用即可。

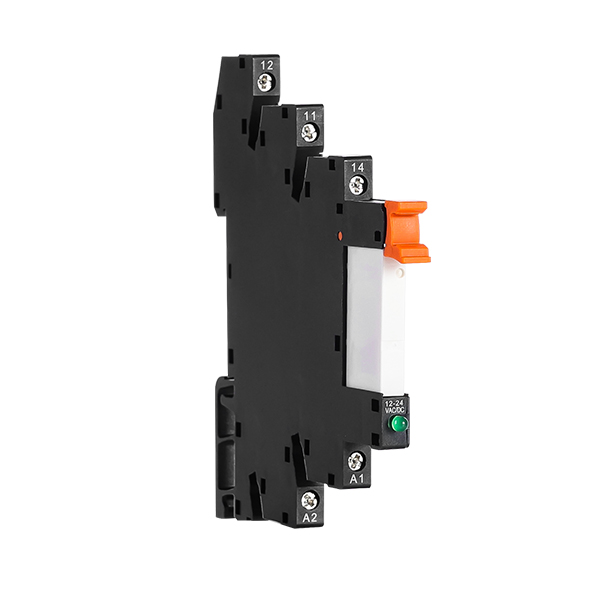

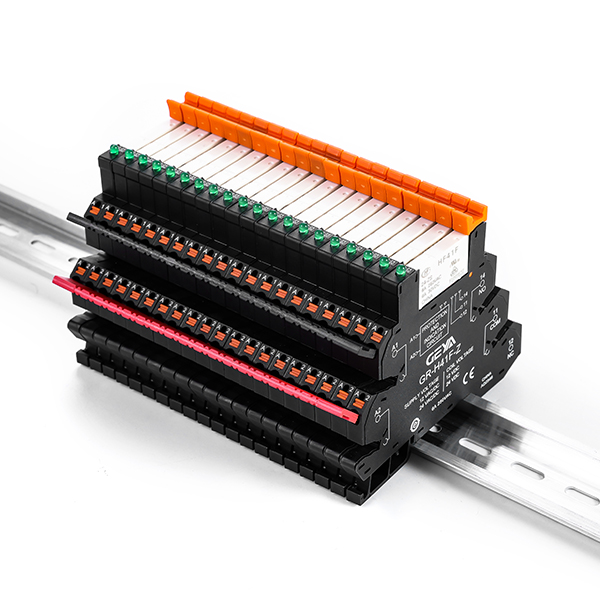

5. 模块化设计，兼容DIN导轨安装

配合专用插座可快速卡装于标准35mm DIN导轨，支持高密度I/O布局。在控制柜空间紧张时，可并排安装多个模块，实现紧凑

型系统设计，是分布式I/O和机柜空间优化的理想选择。

6. 可插拔设计，维护更便捷

继电器本体与插座采用可插拔结构，更换时无需拆卸接线端子，只需拔出旧继电器、插入新继电器即可。大幅缩短故障处理时

间，降低停机损失，尤其适合运维频繁或备件快速更换的场合。

二、GR-H41F系列超薄模块式继电器的特点

1. 模块化设计，配合专用插座

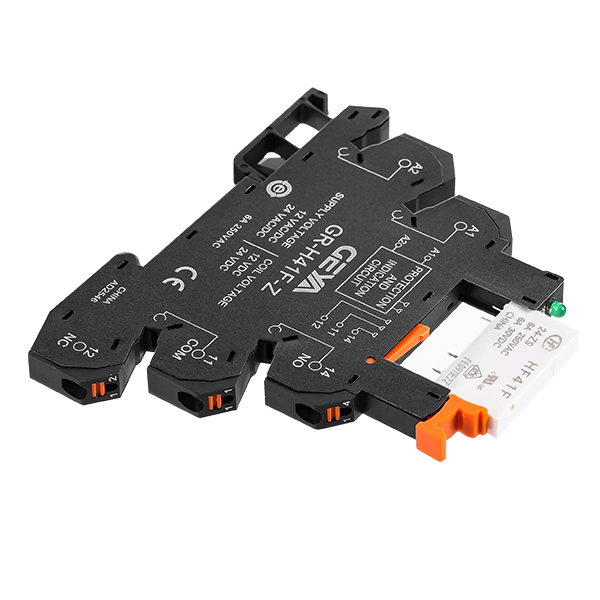

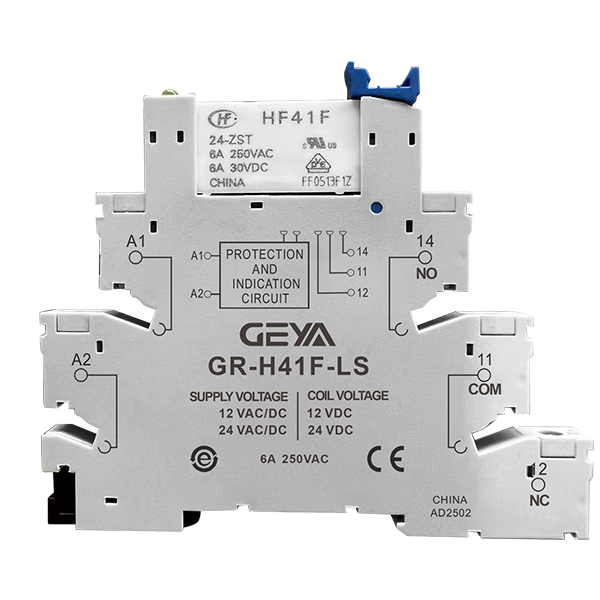

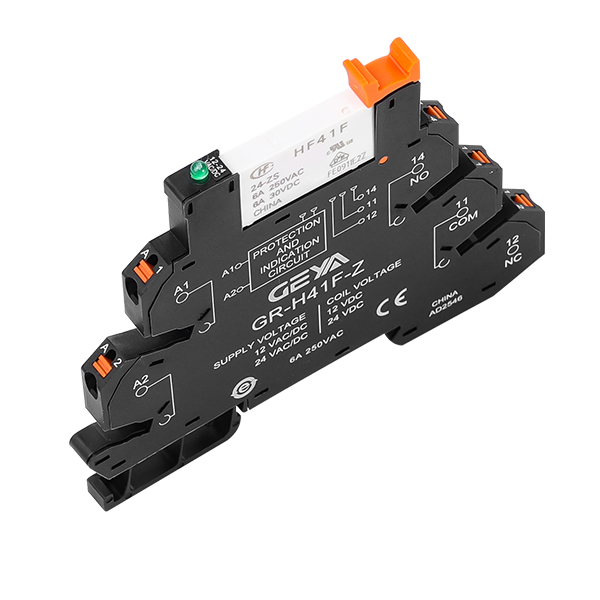

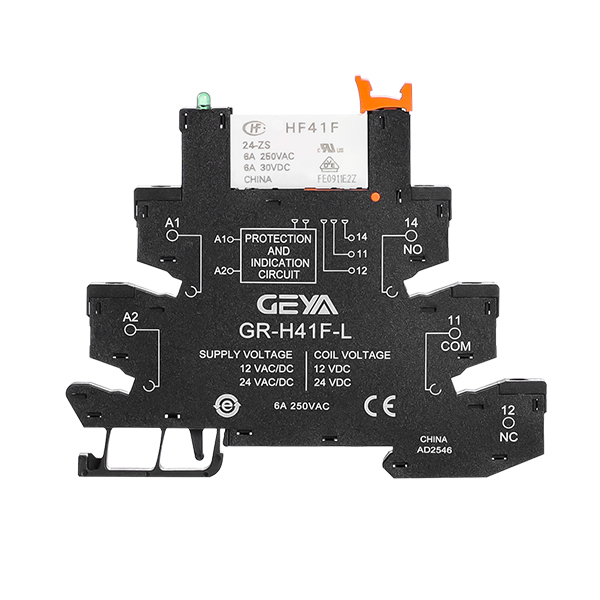

提供GR-H41F-LS（带LED状态指示灯）和GR-H41F-L两种插座型号。指示灯型号可实时显示线圈得电状态，方便现场巡检和快

速定位故障；无灯型号适合对成本敏感或外部已有指示的场合。

2. 螺钉压线端子，可靠耐用

螺钉扭矩为0.5N·m，剥线长度7mm，适配0.5-1.5 mm²导线。端子采用防滑结构，长期运行不易松动。配合十字或一字螺丝刀

均可操作，满足工业现场接线规范，保障信号传输的长期可靠性。

3. 紧凑轻量，节省空间

单只继电器带插座重量仅22-24g，厚度较传统继电器减少约50%。在标准DIN导轨上，每米长度可安装数十个模块，提升柜内

空间利用率，降低机柜成本和占地面积。

4. 环境适应性强，适应多场景

工作温度覆盖-40℃~+70℃，相对湿度无限制，可在粉尘、振动等一般工业环境下稳定工作。产品经过4000V耐压测试，具备

优良的绝缘性能，适用于工厂自动化、电力配电等多种场景。

5. LED状态指示，诊断便捷

插座上集成的绿色LED指示灯与线圈并联，通电即亮。在调试或运维过程中，无需使用万用表即可直观判断继电器是否正常吸

合，提高故障排查效率，减少误判。

6. 支持多种接线方式，灵活选择

除了螺钉端子，还可选配弹片端子插座（具体以型号为准）。弹片端子适合抗震要求高或快速接线的场合，螺钉端子适合大电流

或长期免维护的场景，用户可根据实际应用灵活选型。

三、GR-H41F系列超薄模块式继电器的应用

1. 工业自动化控制系统（PLC过程控制）

作为PLC输出扩展和信号隔离的理想组件，广泛用于各类PLC控制系统。继电器可将PLC的弱电信号转换为驱动现场设备的强电

信号，同时隔离外部干扰，保护PLC输出模块，提升系统抗干扰能力和可靠性。

2. 建筑设备与暖通空调（楼宇自动化）

用于风机、水泵、阀门、电动执行器等设备的通断控制。在智能楼宇和HVAC系统中，GR-H41F系列可接受楼宇控制器的干接点

或低压信号，可靠驱动220V交流负载，实现节能管理和自动化控制。

3. 电力与配电柜（中间继电器应用）

在配电系统及继电保护回路中，作为中间继电器实现弱电控强电的逻辑切换。可用于信号转接、增加触点数量或提升触点容量，

配合断路器、接触器等元件完成二次回路控制功能。

4. 测试与测量设备

适用于多通道信号切换、数据采集前端隔离。在自动化测试系统中，可实现对不同被测单元的输入输出信号进行快速切换，同时

利用高耐压特性隔离高低压回路，保障测试安全。

5. 新能源及充电设施

广泛应用于充电桩、光伏逆变器、储能系统的辅助回路控制。随着新能源设备对小型化、高可靠性继电器的需求持续增长，GR-

H41F系列凭借宽温和高耐压特性，成为辅助电源、散热风扇、指示灯等控制的常见选择。

6. 智能家电与安防系统

可用于智能家电内部的电源管理、模式切换，以及安防监控设备中的报警信号输出、摄像头电源控制等。模块式设计便于集成到

控制主板上，同时保持可维护性，满足消费电子领域对体积和成本的要求。

四、GR-H41F系列超薄模块式继电器的选型

五、GR-H41F系列超薄模块式继电器的主要参数

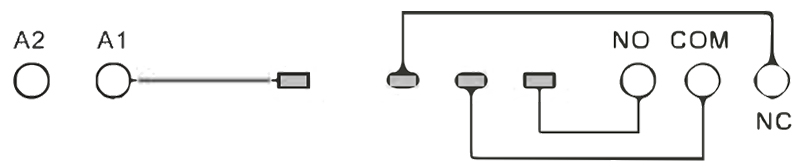

六、GR-H41F系列超薄模块式继电器的接线图

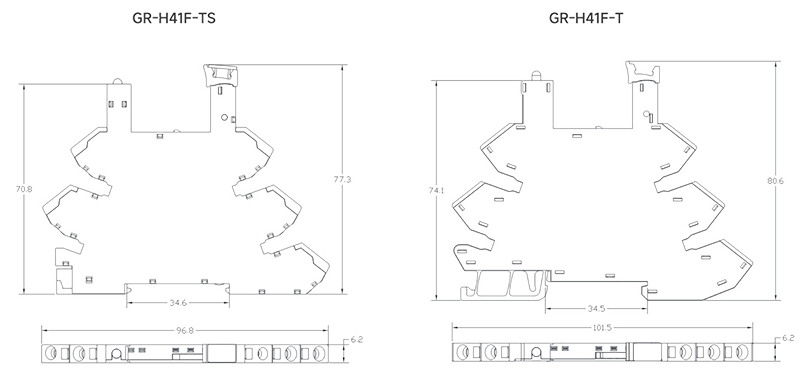

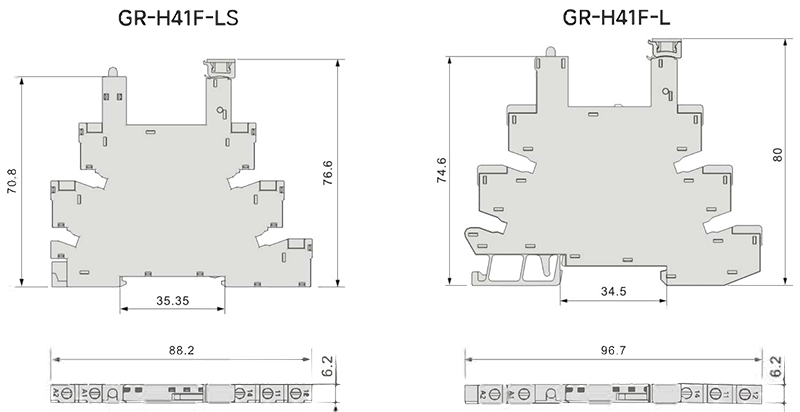

七、GR-H41F系列超薄模块式继电器的尺寸

八、GR-H41F系列超薄模块式继电器的链接桥

(一).链接桥类型

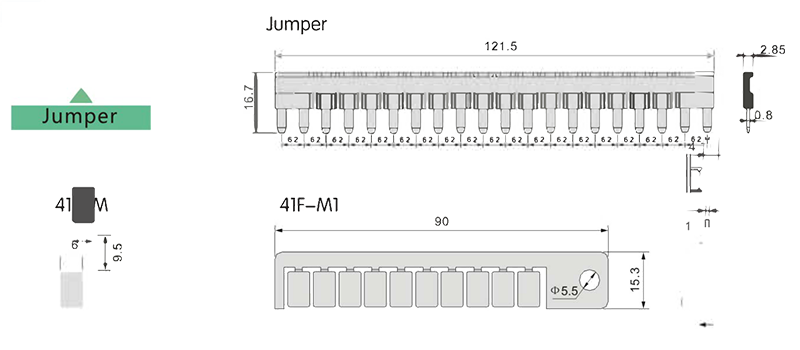

(二).链接桥尺寸
