一、为什么选择GY-T73系列插拔式继电器模块？

GY-T73系列插拔式继电器模块在选型时具有多重优势：兼容性强，输入支持交直流混用，NPN与PNP可自由互换，适配PLC、

单片机、开发板等多种控制器输出；安装便捷，采用螺钉接线端子，支持TS15/28/35三种宽度DIN导轨安装，符合工业现场标准

化布线需求；保护，每路继电器独立配置浪涌抑制电路、过压保护及抗干扰设计，有效保障控制系统安全运行；状态可视，每路

继电器配有高亮LED状态指示灯，运行状态一目了然，便于现场调试与故障排查；维护便利，继电器采用插拔式结构，无需拆卸

模块即可快速更换，有效降低维护成本与停机时间。

1、大电流驱动能力

触点切换电流可达10A（250VAC或30VDC），适用于电机启停、电磁阀控制、加热器等大功率设备的直接驱动，无需额外加

装中间继电器。

2、独立1NO+1NC触点设计

每路模块均提供一组常开和一组常闭独立触点，可同时实现两种输出逻辑，满足多样化的控制回路设计需求。

3、毫秒级快速响应

动作时间≤10ms，释放时间≤5ms，响应迅速，适用于需要快速通断的自动化控制场合。

4、高隔离耐压

介电强度达2.5KV/50Hz/1分钟，有效隔离强电侧干扰与浪涌冲击，保护PLC、单片机等控制器核心芯片。

5、宽温工作能力

工作温度范围为-20℃～50℃，可稳定运行于工厂车间、户外机柜等多种工业环境。

6、低输入电流

每通道输入电流仅为5.3mA，对PLC输出端或单片机IO口几乎无额外负载，尤其适合输出驱动能力有限的控制器。

二、GY-T73系列插拔式继电器模块的特点

1、继电器插拔式结构

继电器本体可轻松插拔，无需工具即可完成更换，提升现场维护效率，减少停机影响。

2、宽电压输入范围

工作电压交直流±10%均可适配，无需区分供电类型，降低选型复杂度与库存压力。

3、波峰焊工艺

电路板采用波峰焊生产工艺，焊点饱满均匀，线路外观完整，从制造源头保障产品长期运行可靠性。

4、多种规格可选

提供1、2、4、8、16路多种继电器数量规格，支持从小到大多类项目灵活配置，便于按需采购。

5、每路独立LED指示

通道级状态指示灯设计，现场人员可快速判断各继电器通断状态，提升调试与故障排查效率。

6、紧凑型体积

模块体积小巧，适合空间受限的控制柜安装，在保障性能的同时实现高密度布线布局。

三、GY-T73系列插拔式继电器模块的应用

1、PLC数字量输出扩展与负载放大

将PLC输出端的弱电信号放大为强电驱动能力，直接控制接触器、电磁阀、指示灯等现场设备，是PLC控制系统输出扩展的核

心组件。

2、单片机/开发板工业控制接口隔离

单片机IO口驱动能力通常有限（毫安级），GY-T73系列可作为弱电控制强电的隔离驱动桥梁，有效保护控制器IO口，广泛应

用于Arduino、STM32、树莓派等开发板的工业扩展项目。

3、时间继电器与按钮控制信号放大

接收时间继电器、按钮开关等控制信号，进行功率放大与隔离输出，适用于机床控制、输送线启停等工业现场。

4、自动化设备信号隔离与IO接口保护

在自动化产线、智能工厂等场景中，实现控制侧与现场设备侧的电气隔离，阻断高压干扰与浪涌冲击，保障控制系统长期稳定

运行。

5、电机控制与加热器开关驱动

适用于电机启停控制、加热管通断调节、照明系统开关等大电流负载驱动场景，10A触点容量可覆盖多数工业现场设备。

6、DIN导轨集中式IO模组部署

标准DIN导轨安装设计，可与其他工控模块并排安装，实现控制柜内IO模组化、标准化布局，提升系统集成效率与整洁度。

四、GY-T73系列插拔式继电器模块的型号说明

(1).企业代号

(2).T73：继电器的系列名称

(3).继电器数量

(4).带继电器插座

(5).线圈电压：5V、12V、24V、48V、110V、220V（交直流通用）

五、GY-T73系列插拔式继电器模块的尺寸

六、GY-T73系列插拔式继电器模块的接线图

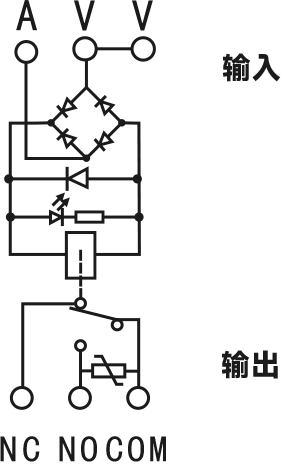

GY-T731C 产品接线图

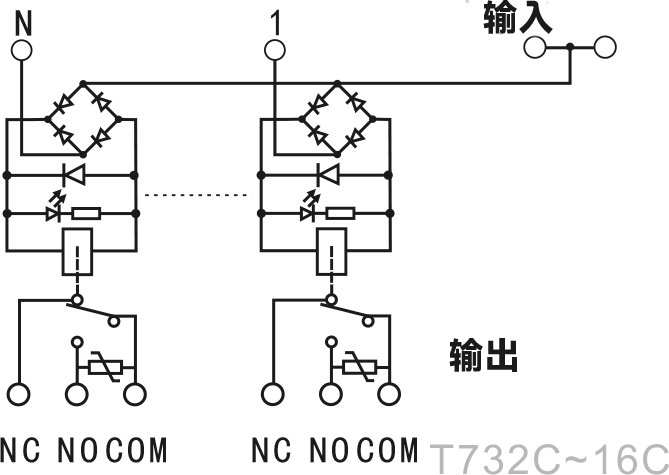

GY-T732C-16C 产品接线图
