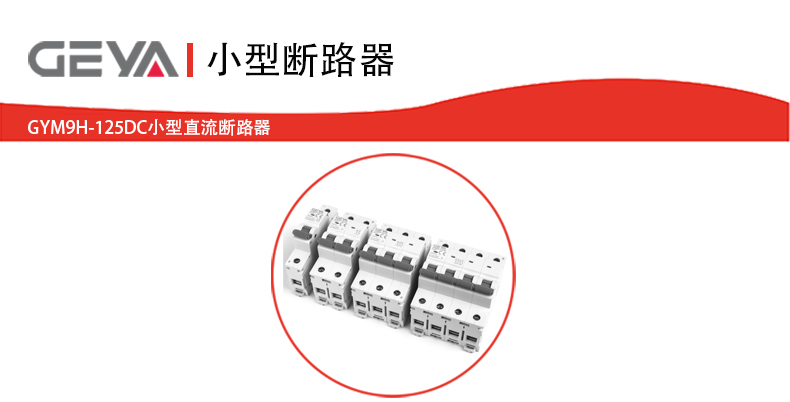

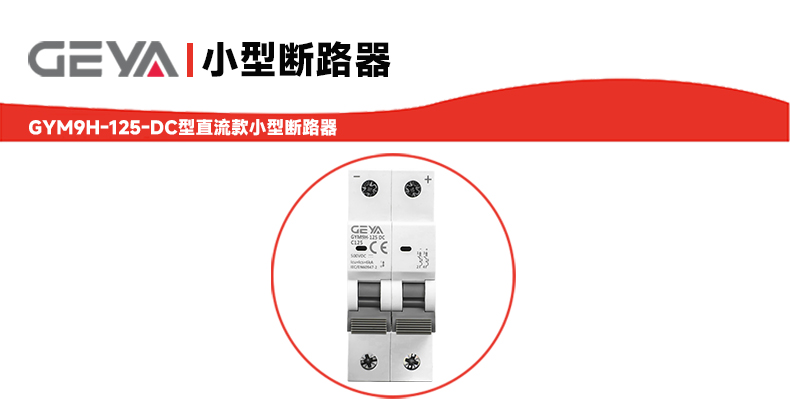

GYM9H-125DC小型断路器产品特点： |
1、双重认证：通过IEC和国标双认证，全球通用性 |
2、可视化操作：触点位置指示窗，实时显示通断状态 |
3、强兼容性：35mm²接线能力，适配多种线缆规格 |
4、多档位选择：提供63/80/100/125A四档额定电流 |
5、三重防护：集成过载保护、短路保护及隔离保护功能 |
6、高性能分断：6000A分断能力可有效遏制直流电弧 |
GYM9H-125DC小型断路器产品应用： |
1、通信基站直流配电系统 |
2、光伏发电阵列的汇流保护 |
3、数据中心UPS后备电源回路 |
4、轨道交通直流供电系统 |
5、储能电池组的输出保护 |
6、特别适用于需要高可靠性直流保护的工业场景，其紧凑型结构可有效节省配电箱空 间。 |
GYM9H-125DC小型断路器技术参数： |
| 额定电流 (In): | 63、80、100、125A |
| 额定电压 (Ue): | 1P:250VDC;2P:500VDC;3P:750VDC;4P:1000VDC; |
| 工作频率： | 50/60Hz |
| 脱扣曲线： | li=6In(B型 ) ,li=8.5In(C型 ) ,li=12In(D型 ) |
| 额定限短路分断能力(Icu): | 6000A |
| 额定运行短路分断能力(Ics): | 6000A |
| 数： | 1P、2P、3P、4P |
| 机械寿命： | 10000次 |
| 额定冲击耐受电压 (Uimp): | 4kV |
GYM9H-125DC小型断路器温度补偿： |
当环境温度不是基准温度30度时，参考修正系数如下： |
| 环境温度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
| 电流修正系数 | 1.25 | 1.20 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
GYM9H-125DC小型断路器脱扣特征： |
| 脱扣类型 | 电流(A) | 起始状态 | 时间 | 预期结果 | 备注 | 基准温度 |
| B、C、D | 1.05In | 冷态 | t≤1h(In≤63) | 不脱扣 | 30℃ | |
| 1.3In | 紧接着前项 试验后进行 | t<1h(In≤63) | 脱扣 | 电流在5s内稳定 地上升至规定值 | ||
| 2.55In | 冷态 | 1s<t<60s(In≤32A) 1s<t<120s(In>32A) | 脱扣 | |||
| B | 4.8In | 冷态 | t≤0.1s | 不脱扣 | ||
| C | 6.8In | |||||
| D | 9.6In | |||||
| B | 7.2In | 冷态 | t<0.1s | 脱扣 | ||
| C | 10.2In | |||||
| D | 14.4In |

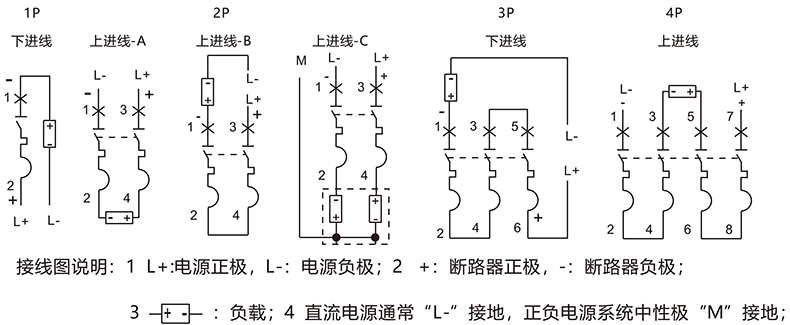

GYM9H-125DC小型断路器产品接线： |

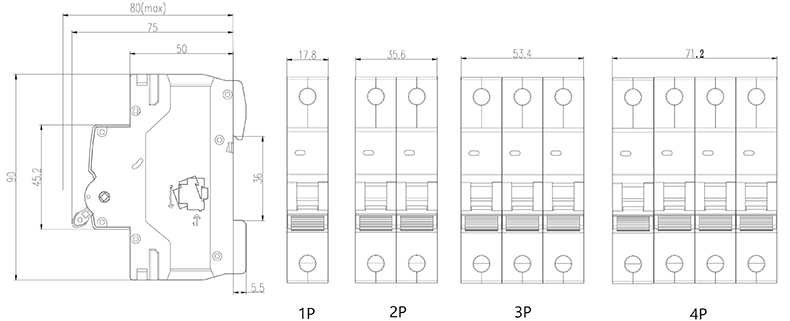

GYM9H-125DC小型断路器产品尺寸： |
