GYM9H-Z直流款小型断路器产品概述：
GYM9H-Z直流断路器用于直流电压至600V,额定电流至63A线路起过载、短路和隔离保
护之用，也可以作为线路的不频繁操作转换之用。断路器适用于直流屏、储能设备等直流无
性应用场所。
产品符合：GB 14048.2、IEC 60947-2、IEC60947-2Annex P
产品特点：双汇流排、透明片标识，快合闸功能。
GYM9H-Z直流款小型断路器产品特点：
1、标准：IEC/EN60947-2、IEC/EN69447-2附录P、GB14048.2、GB14048.2-附录P
2、具有双汇流排布线功能。
3、具有透明识别功能。
4、触点位置指示功能。
5、接线容量25mm²。
GYM9H-Z直流款小型断路器产品功能：
GYM9H-Z直流款小型断路器具有过载保护、短路保护、隔离保护功能。
GYM9H-Z直流款小型断路器产品应用：
GYM9H-Z直流款小型断路器适用于直流屏、储能设备和其他直流非性应用。
GYM9H-Z直流款小型断路器技术参数：
| 电 气 特 性 | |||||
| 数 | 额定电流(In) | 额定工作电压(Ue) | |||
| 1P | 2P | 3P | 4P | ||
| 1P、2P 3P、4P | 1~63A | 48、60、 125、150VDC | 110、125、 250、300V DC | 450VDC | 600VDC |
| 额定冲件耐受 电压(Uimp) | 额定短路分断能力(Icn) | 运行短路 分断能力(Ics) | 脱扣形式 | 电磁脱扣类型 | |
| B型 | C型 | ||||
| 6kV | 6kA | 6kA | 热磁脱扣 | 5.51n±20% | 8.51n±20% |
| 机械特性 | |||||||
| 机械寿命 | 电气寿命 | 防护等级 | 基准整定温度 | 工作环境温度 | 储存环境温度 | ||
| 240次/h (≤32A以下) | 120次/h (>32A) | 直接装 | 装配电箱 | ||||
| 20000 | 2500(≤20A) | 1500(>20A) | lp20 | lp40 | 30℃ | -25℃~ +60℃ | -25℃~ +70℃ |
| 其 他 特 性 | ||||
| 接线能力 | 触头状态指示 | 故障指示窗口 | 回路标识 | |
| 铜线硬线 | 软线或箍线端子 | |||
| 1-25mm² | 1-16mm² | ■ | —— | ■ |

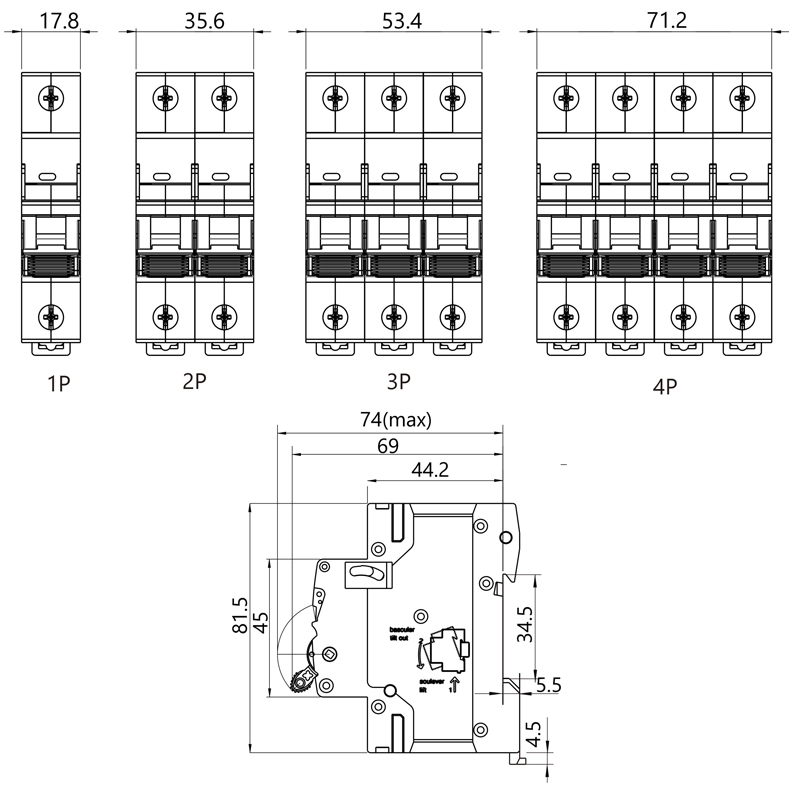

GYM9H-Z直流款小型断路器产品尺寸：
GYM9H-Z直流款小型断路器温度补偿：
当环境温度不是基准温度30℃时，参考校正系数如下：
| 环境温度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
| 电流校正系数 | 1.25 | 1.2 | 1.15 | 1.1 | 1.05 | 1 | 0.95 | 0.9 | 0.85 |
