一、为什么选择GRM3DC直流塑壳断路器？

GRM3DC直流塑壳断路器深度贴合新能源、储能等热门场景的实际运行需求，兼顾选型适配的灵活性，严格通过权威标准认

证，具备优良的灭弧性能与强劲的分断能力，环境适应性且操作维护便捷，同时可搭配多种附件满足个性化使用需求，为直流配电

系统提供稳定、可靠的保护支撑。

1. 分断性能可靠、灭弧效果优良：

在DC1500V高电压场景下，分断能力高达20kA，可快速切断短路电流、高效灭弧，有效遏制故障扩大，保障系统安全运行；提

供H型、R型两种类型可选，适配不同短路保护场景，满足多样化选型需求。

2.  标准合规，品质有保障：

严格遵循IEC60947-1、IEC60947-2、GB/T14048.1、GB/T14048.2等国内标准，部分产品通过CCC、CE、TUV权威认证，性

能指标达标，品质稳定可信赖。

3.  环境适应性强，适配多类工况：

安装海拔可达5500m，常规产品可适应-35℃~+70℃的环境温度，定制的三防型产品可耐受潮湿、盐雾、油雾及霉菌侵蚀，无

需额外适配改造，即可满足新能源户外、工业复杂工况的使用需求。

4.  运维便捷，省心省力：

产品各项特性及附件均由厂家专业整定，使用过程中无需随意调节；质保期为24个月，在产品封印完好的前提下，若因制造质

量问题出现损坏或无法正常使用，厂家将提供无偿更换与修理服务。

5.  适配范围广泛，选型便捷高效：

额定电压覆盖DC250V~DC1500V，额定电流涵盖63A~800A，壳架规格齐全，可精准匹配新能源、储能、工业直流等不同直

流配电场景的负载需求，有效降低选型难度。

二、GRM3DC直流塑壳断路器的特点

1.  结构设计合理，兼顾保护与隔离：

具备良好的隔离功能，可同时实现线路保护与隔离双重作用，接线方式灵活多样，支持上进下出、下进上出（2P、320/3P）及

下进下出、上进上出（3P），适配不同安装场景，提升安装便捷性。

2. 操作方式多样，适配不同场景：

支持本体直接操作、电动操作机构操作、旋转手柄操作三种模式，可根据现场实际需求灵活选择，操作流程简洁便捷，降低人工

操作成本。

3. 附件适配性强，拓展性良好：

可灵活搭配分励脱扣器、欠电压脱扣器、辅助触头、报警触头等多种附件，同时支持电动、手操机构选配，能精准满足不同场景

的控制及监测需求，适配性与拓展性较好。

4. 使用寿命长久，性价比优良：

机械寿命可达10000次，电寿命可达3000次，可长期稳定运行，有效减少设备更换频次，降低整体使用成本，具备较好的性价

比。

5. 保护功能精准，运行更稳定：

使用类别为A类，部分型号配备延时保护+瞬时保护双重功能，可精准响应各类电路故障，有效避免误脱扣现象，保障直流配电

系统连续、稳定运行。

三、GRM3DC直流塑壳断路器的应用

1.  新能源发电系统：

重点适配光伏、风电等新能源直流配电回路，广泛应用于光伏汇流箱、逆变器直流输入端，为光伏电站、风电场等发电系统提供

短路、过载保护，保障发电过程稳定高效，契合新能源配电热门需求。

2. 工业直流配电：

广泛应用于工业领域的直流配电柜、大功率直流设备供电回路，可高效实现线路保护与隔离，能稳定适配高海拔、多粉尘等复杂

工业环境，保障工业生产顺利进行。

3. 环境配电：

定制的三防型产品，可广泛应用于潮湿、多盐雾、多霉菌的户外或工业场景，如沿海地区、潮湿车间等，为其直流配电系统提供

可靠保护，适配工况需求。

4. 储能系统：

适配大型储能电站、中小型储能设备的直流配电回路，可稳定承受储能系统的电流波动，有效保护储能设备及线路安全，遏制故

障蔓延，适配储能行业发展需求。

5. 其他直流场景：

可广泛应用于直流电源系统、蓄电池供电回路、数据中心直流支线等各类直流配电场景，提供可靠的保护与控制解决方案，适配

多领域直流配电需求。

四、GRM3DC直流塑壳断路器的选型

(1).企业代号

(2).塑料外壳式断路器

(3).设计序号

(4).HU交流，DC直流

(5).壳架等级电流：320,400,630,800

(6).额定短路分断能力等级：H:高分断，R:限流型

(7).规格：2P、3P

(8).脱扣器方式及附件代号(见表)

(9).外部附件：D 电 操 ，Z手操

(10).额定电压

     AC415V,AC550V,AC690V,AC800V,AC1000V,AC1140V

     DC250V,DC500V,DC750V,DC1000V,DC1250V,DC1500V"

(11).额定电流：63~800A

五、GRM3DC直流塑壳断路器的主要参数

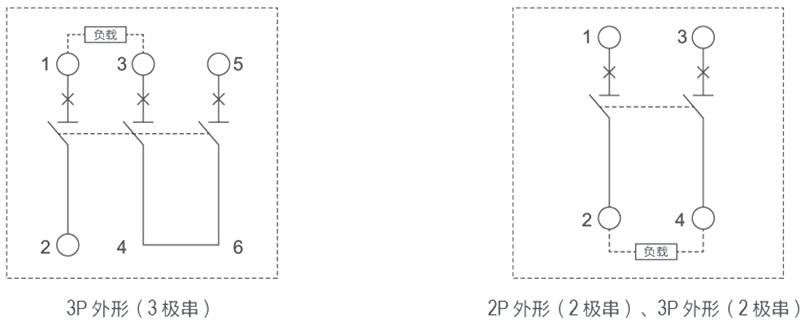

六、GRM3DC直流塑壳断路器的接线

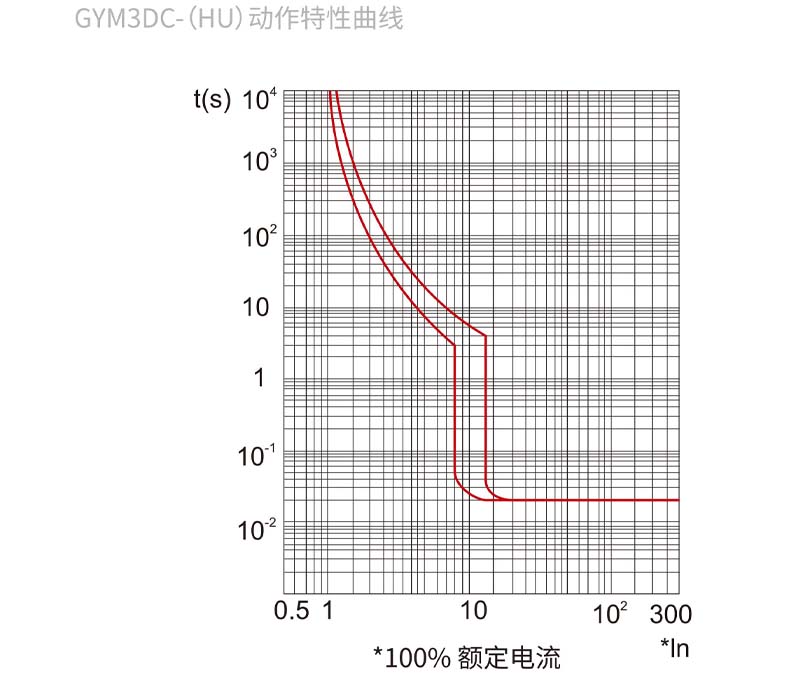

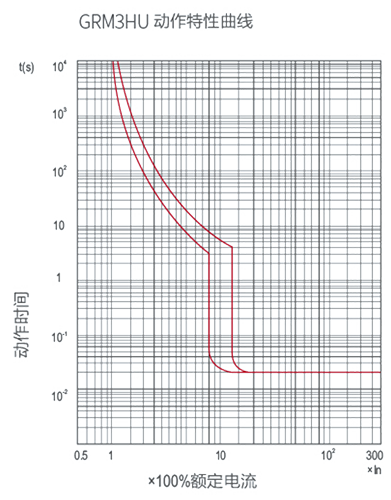

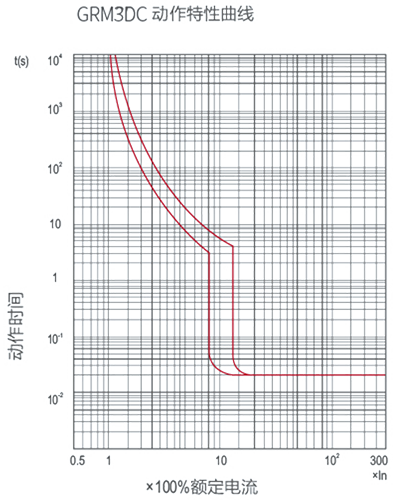

七、GRM3DC直流塑壳断路器的动作曲线

八、GRM3DC直流塑壳断路器的尺寸

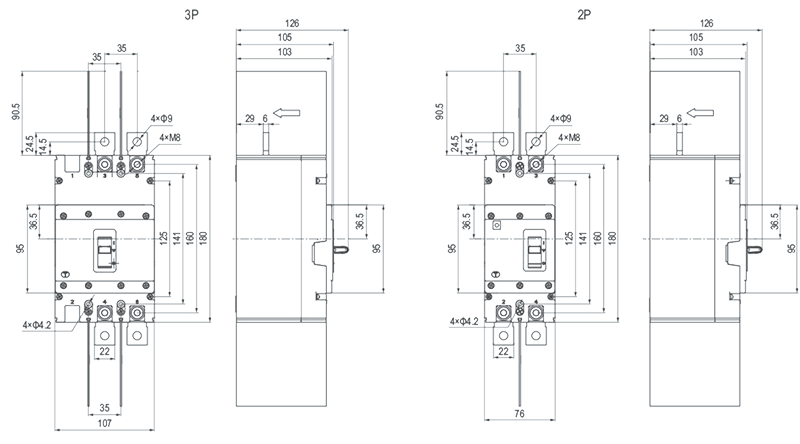

GRM3DC-250 320/GRM3HU-320 外形及安装开孔尺寸

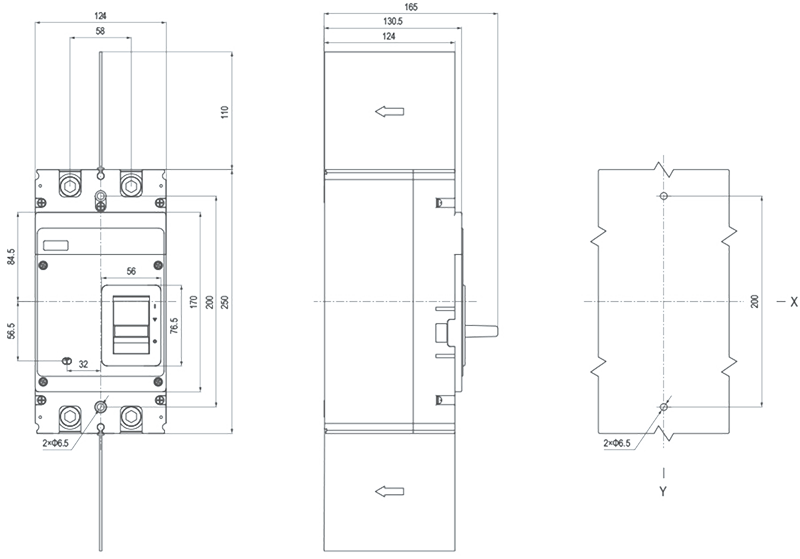

GRM3DC-400 630 800（2P）外形及安装开孔尺寸

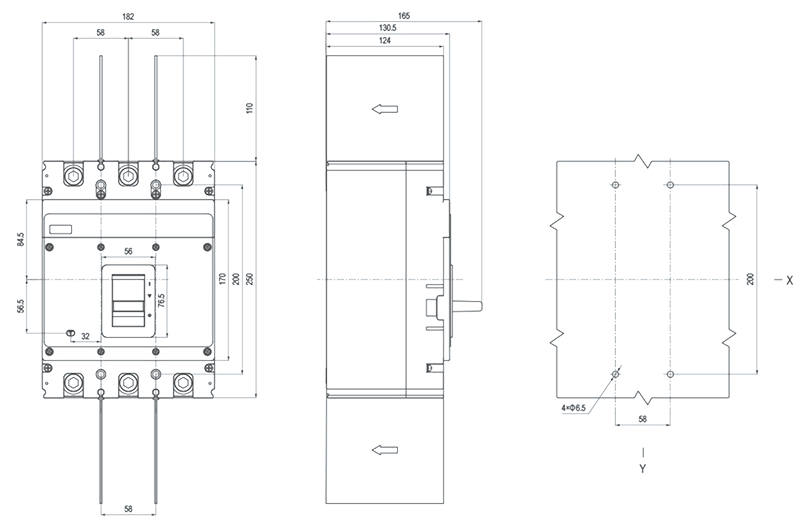

GRM3DC-400 630 800（3P）外形及安装开孔尺寸
