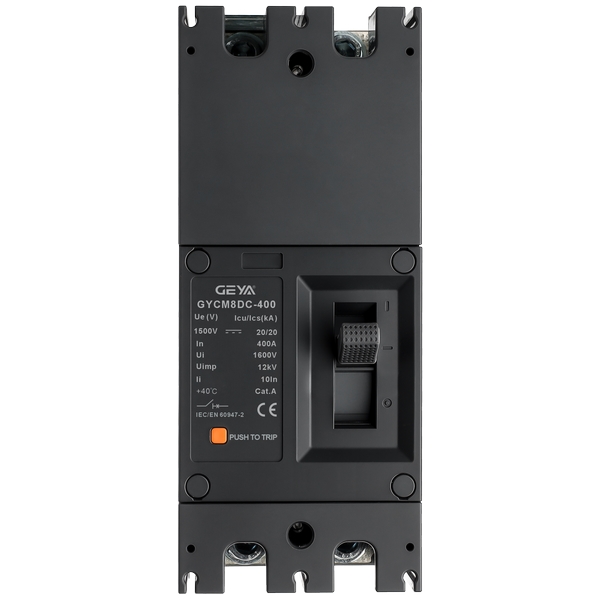

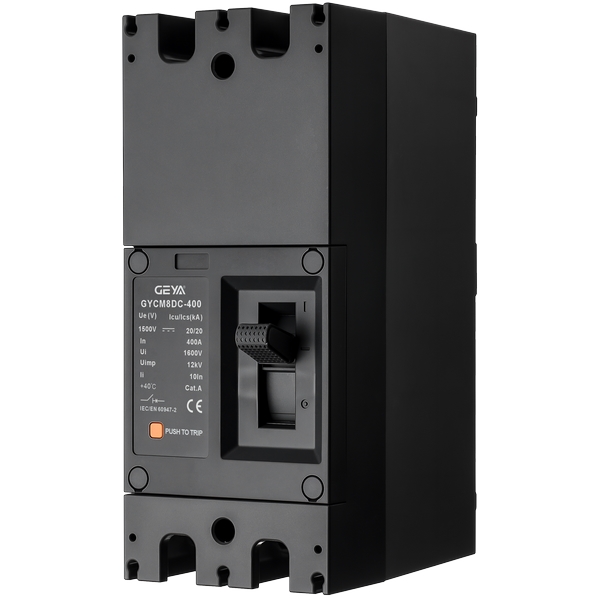

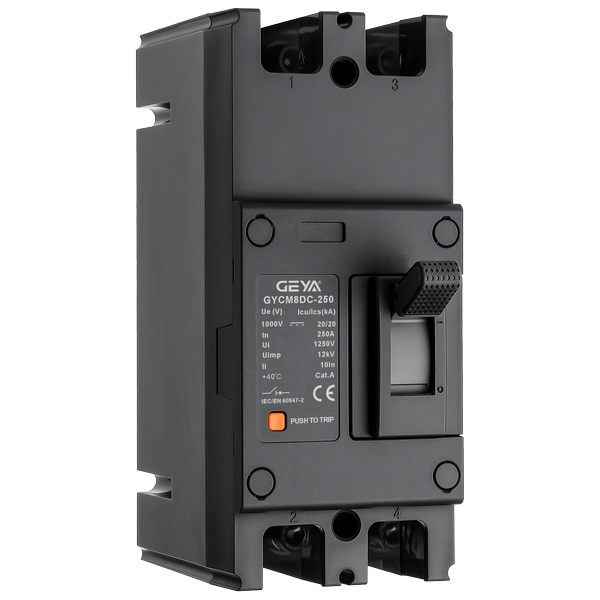

一、为什么选择GYCM8DC直流高电压塑料外壳式断路器？

GYCM8DC直流断路器是新能源工程领域通用性稳定的1500V高压直流塑壳断路器，依托宽温耐候、高海拔适配、正负通用接线、

20kA稳定分断能力四大核心优势，可适配各类复杂直流配电工况。产品适配光伏直流汇流、储能电池簇保护、高原离网供电、工业

高压直流改造等主流场景，可有效抵御沿海盐雾、冷暖温差、高海拔低气压等恶劣环境影响，是工商业光伏储能直流配电升级改造

的配套设备，相较于普通低压直流开关，具备更不错的场景适配性与运行稳定性。

1.工况适配性广：

作为新能源场景专用直流MCCB，设备可在-40℃至+70℃宽温域内稳定运行，55℃高温满载工况下无容量衰减，同时满足4000m高

海拔地区运行标准。专为高原光伏、户外储能设备针对性设计，可长期满载持续作业，适配户外露天、高原荒漠、工业厂房等各类

复杂直流配电工况。

2.接线适配灵活：

采用行业正负通用设计，支持电流倒灌、反向进线有效保护，设备接线正负无结构限制，施工人员可根据现场实际工况灵活布

线、便捷安装，有效降低现场施工难度，提升配电工程落地效率。

3.分断性能稳定：

这款1500V高压直流断路器的额定Max.短路分断能力、额定运行短路分断能力均可达20kA，且实现Ics=100%Icu，分断性能稳定且

冗余度平稳。可快速切断光伏、储能直流回路突发短路故障，有效规避新能源配电系统短路过载隐患，有效保障整套直流供电系统

的连续性与稳定性。

4.使用寿命持久：

设备结构工艺可靠，耐用性能良好，可达8000次机械操作、1000次电气操作，可适配设备频繁启停作业场景，长期运行损耗较

低，有效降低设备更换频次与后期运维成本，提升配电系统长效运行价值。

5.环境防护性强：

设备搭载专业三防防护结构，具备良好的防湿热、防盐雾、抗霉菌性能，可长期适配潮湿工矿厂区、沿海滨海区域等恶劣作业环

境，有效抵御环境腐蚀对直流断路器造成的损伤，有效延长设备使用寿命，适配户外无人值守直流配电场景。

二、GYCM8DC直流高电压塑料外壳式断路器的核心特点

1.结构紧凑小巧：

采用标准化两精简外形结构，整体体积小巧、布局精简、安装便捷，占用设备空间较小，适配新能源汇流箱、直流配电柜、储能

机柜的通用安装尺寸，是光伏储能轻量化配电改造、紧凑型直流配电工程的合适直流塑壳断路器。

2.限流能力良好：

内置高性能限流结构，具备不错限流特性，可快速抑制直流线路突发故障电流，有效缓冲短路故障对线路、终端设备的冲击损

伤，有效降低故障扩散风险，提升直流配电系统的安全防护等级。

3.电压适配范围广：

覆盖新能源行业主流DC1000V、DC1500V高压直流工作电压，额定绝缘电压可达1600V，耐压性能不错，兼容性稳定，可适配新旧

高压直流配电系统的升级改造需求，满足多数光伏、储能高压直流供电设备的配套使用要求。

4.多重安全保护：

集成过载长延时、短路瞬时、欠压保护等多重安全防护功能，构建完善的电路防护体系，可有效规避直流电路各类运行故障风

险，从源头提升整套配电系统的运行安全性与稳定性。

5.规格选型丰富：

产品分为250A、400A两种壳架等级，额定电流涵盖100A至400A多档细分规格，可适配不同功率、不同工况的直流配电线路，适配

各类新能源、工业直流配电项目的差异化选型需求。

三、GYCM8DC直流高电压塑料外壳式断路器应用场景

1.高压直流配电系统适配：

适配DC1000V-1500V工业高压直流配电、市政直流供电改造、直流配电柜主回路保护等场景，专为大功率直流配电回路针对性研

发，可稳定完成电能分配、过载及短路故障保护，是工业直流改造工程、大型直流设备总控保护的专用直流MCCB，广泛适用于各类

大功率固定式直流配电设备配套使用。

2.高海拔新能源供电场景：

专门适配4000m高海拔光伏电站、高原离网储能系统、山区偏远无电网直流供电工程，依托高海拔满载不降容、宽温耐候的核心

特性，有效解决高原低气压、低温低温、强紫外线环境导致的设备降容、故障频发等问题，是高海拔光伏直流汇流、离网储能系统

常用的专用保护断路器。

3.沿海恶劣工况配电场景：

凭借专业三防防护技术，具备稳定的防盐雾、抗霉菌、耐湿热能力，可适配沿海工商业厂区、潮湿工矿车间、海边光伏储能电

站、户外露天直流机柜等复杂工况，有效抵御长期盐雾腐蚀、潮湿侵蚀，保障户外无人值守直流配电系统长期稳定、安全运行。

4.光伏储能新能源系统：

广泛适配集中式大型光伏电站、工商业分布式光伏系统、户用光伏储能一体机、储能电池簇直流汇流、储能机柜直流侧保护等主

流场景，可对光伏直流串、储能电池主回路实现稳定的过载、短路瞬时保护，是1500V光伏储能直流系统工程的常用标配塑壳断路

器，可满足新能源直流发电、储电、用电多环节安全防护需求。

四、GYCM8DC直流高电压塑料外壳式断路器技术参数

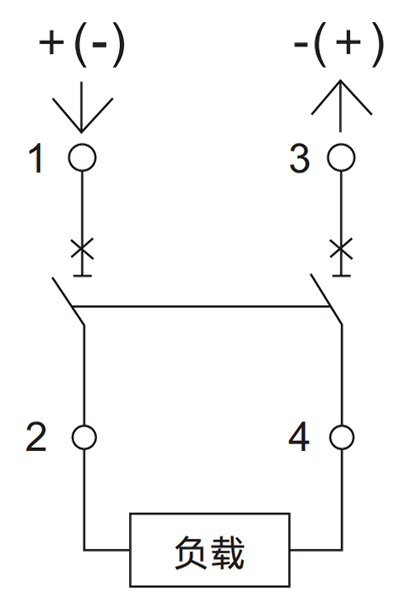

五、GYCM8DC直流高电压塑料外壳式断路器的接线方式

六、GYCM8DC直流高电压塑料外壳式断路器的安装尺寸
