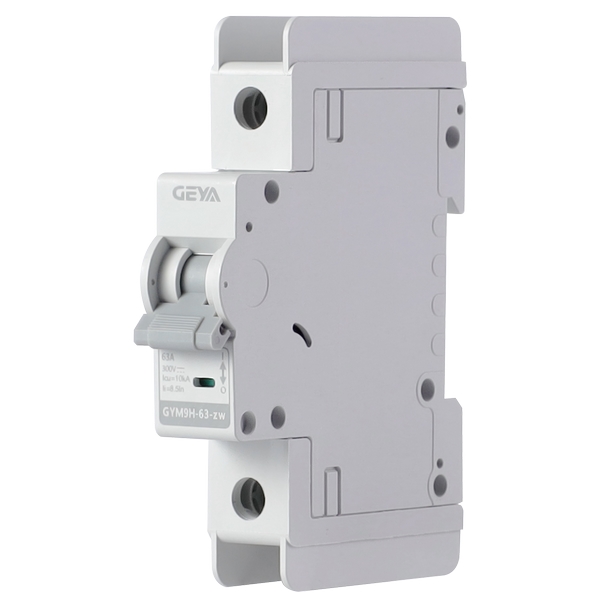

GYM9H-63-ZW 高分断直流小型断路器

在直流配电系统中，对断路器的分断能力、安全性及适用性有要求。GYM9H-

63-ZW断路器凭借其针对直流特性优化的灭弧技术与结构设计，能够安全、快速地切断

直流故障电流，有效防止因过载或短路引起的设备损坏与安全事故。选择它，即为您的

直流系统选择了一款专业、可靠的保护方案。

GYM9H-63-ZW 高分断直流小型断路器产品优势：

1、高可靠性： 优化的内部结构与材料，在直流环境下稳定分断，提供持续有效的保

护。

2、安装便捷： 内置短接排设计，支持宽范围导线（10.5-16mm²）接线，简化了安装流

程，节省布线时间。

3、使用安全： 符合严格的环保指令RoHS 2.0，不含有害物质；具备清晰的触点位置指

示，直观显示通断状态，保障操作人员安全。

4、通用性强： 直流无性设计，接线时无需区分正负，减少了接线错误的风险，应用

更为灵活。

GYM9H-63-ZW 高分断直流小型断路器产品特点：

1、高分断能力： 专为高分断需求设计，能有效切断直流系统中的高电压、大电流故障。

2、广泛的电压覆盖： 适用于额定电压至高1200V的直流系统，满足多种高压直流应用场

合。

3、内置短接排接线： 方便多回路并联接线，提升安装效率并保持柜内整洁。

4、直流无性： 正负均可接入，接线方便，避免因性接反而导致的安装问题。

5、触点位置指示： 通过指示器明确显示“通”或“断”状态，便于日常维护和故障排

查。

6、强大的接线能力： 可接入截面积为10.5mm²至16mm²的导线，适应不同的布线需

求。

GYM9H-63-ZW 高分断直流小型断路器产品应用：

GYM9H-63-ZW断路器广泛应用于需要对直流电进行分配与保护的各类场合，主要包

括：

1、通讯系统： 通讯基站、数据中心等的直流配电柜。

2、光伏发电系统： 太阳能光伏发电站的直流汇流箱、逆变器前端等。

3、其他直流应用： 如轨道交通、船舶电力系统等需要稳定直流保护的领域。

GYM9H-63-

产品型号

小型断路器

MCB

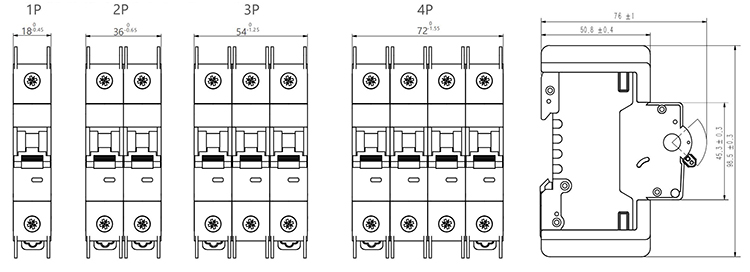

GYM9H-63-ZW 高分断直流小型断路器技术参数：

额定电流(In)：1、2、3、4、6、10、16、20、25、32、40、50、63A

额定电压(Ue)：1P:300VDC;2P:600VDC;3P:900VDC;4P:1200VDC

额定绝缘电压(Ui)：1200V

Poles：1P、2P、3P、4P

脱扣曲线：B、C、D

分断能力：6kA、10kA

机械寿命：20000次

电气寿命：1500次

拧紧力距：2.0N.m

防护等级：IP20

安装方式：TH35-7.5型标准导轨

GYM9H-63-ZW 高分断直流小型断路器温度补偿：

当环境温度不是基准温度30度时，参考修正系数如下：

电流修正系数

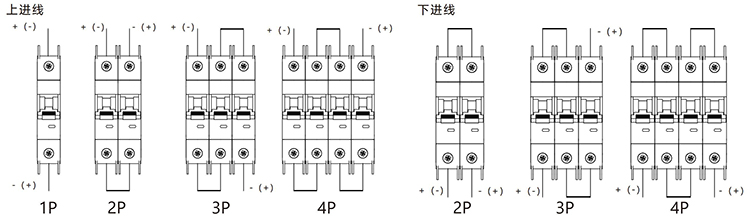

GYM9H-63-ZW 高分断直流小型断路器产品接线：

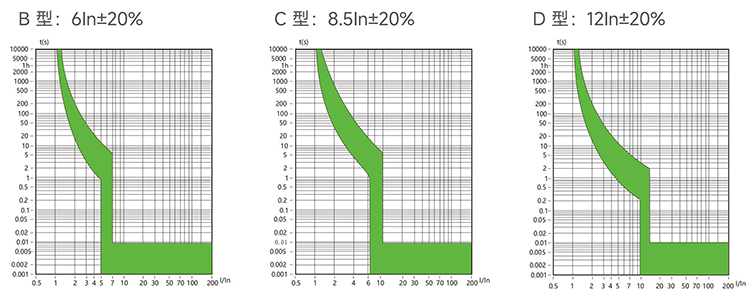

GYM9H-63-ZW 高分断直流小型断路器脱口曲线：

GYM9H-63-ZW 高分断直流小型断路器脱口特性：
