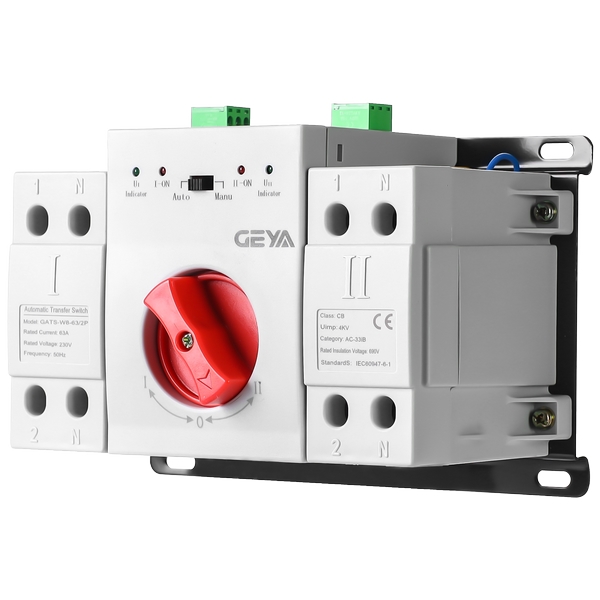

一、为什么选择GATS-W8系列常规款双电源自动转换开关？

GATS-W8系列ATS双电源自动转换开关综合性能优异，是市面主流的双回路应急配电切换设备。设备搭载机械与电气双重联锁

防护结构，可实现毫秒级精准电源切换，稳定保障负载不间断供电；产品规格体系齐全，覆盖家用、商用主流电压、电流及数型

号，适配各类重点场景应急配电需求。同时设备结构简约，配备可视化状态指示灯与完善安全防护结构，故障排查、检修运维便捷

高效；采用单电机驱动切换设计，运行平稳低噪、使用寿命长久，可长期稳定适配各类常规工况环境。

1、双重联锁防护，安全性能可靠

作为专业安全型ATS切换装置，设备配备机械联锁与电气联锁双重防护结构，可有效杜绝两路电源误合闸、短路冲突问题，毫秒

级切换过程安全平稳，提升应急供电的安全性与稳定性。

2、静音平稳运行，适配场景广泛

设备采用专属单电机驱动切换结构，运行过程无冲击、低噪音，切换动作顺滑稳定，不仅适配常规配电场景，也可满足对运行噪

音、设备稳定性有要求的使用环境。

3、模块化设计，运维便捷低成本

整体采用拼装式模块化结构，布局规整、拆解简单，无需复杂操作即可完成设备检修与维护；机身配备标准化清晰接线端子，接

线便捷高效，大幅降低后期运维时间与成本。

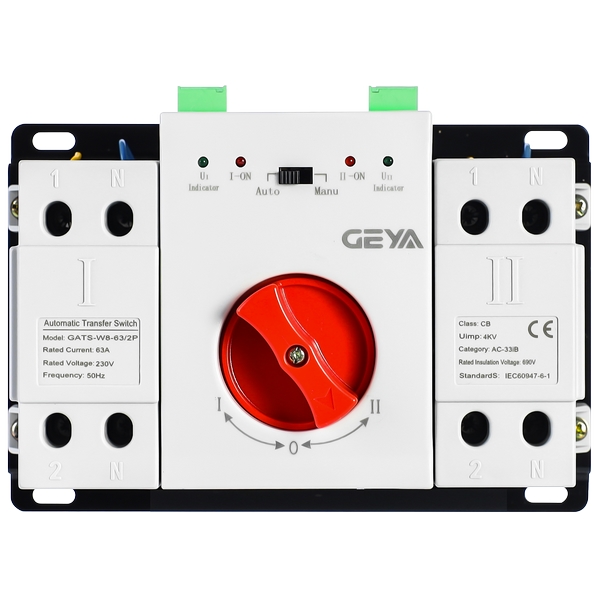

4、全状态可视化，故障快速识别

设备面板搭载多路专属状态指示灯，可实时直观展示常用电源、备用电源及合闸工作状态，电源异常、设备故障可实时预警，便

于工作人员快速排查故障、恢复供电。

二、GATS-W8系列常规款双电源自动转换开关的主要特点

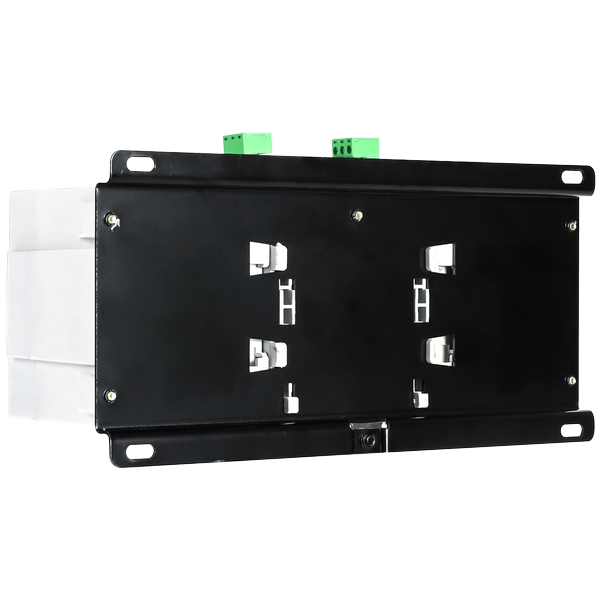

1、体积小巧紧凑，安装适配性强

产品采用微型模块化精简设计，整体结构简单、体积小巧，占用安装空间少，可适配绝大多数常规配电箱体安装环境，是家用、

商用末端配电场景的适配性出色的紧凑式切换设备。

2、双操作模式，使用灵活便捷

设备支持手动、自动两种操作模式，手动模式可自由切换两路电源，亦可实现双分断电，方便线路检修维护；自动模式可实时监

测电源状态，智能完成电源切换，适配不同操作场景需求。

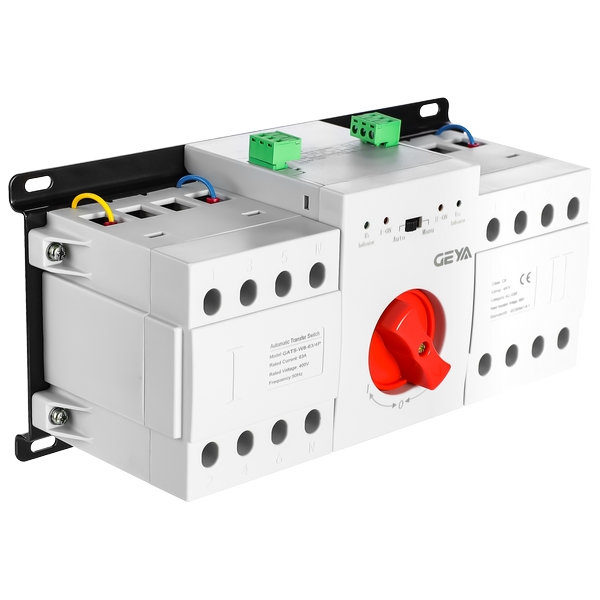

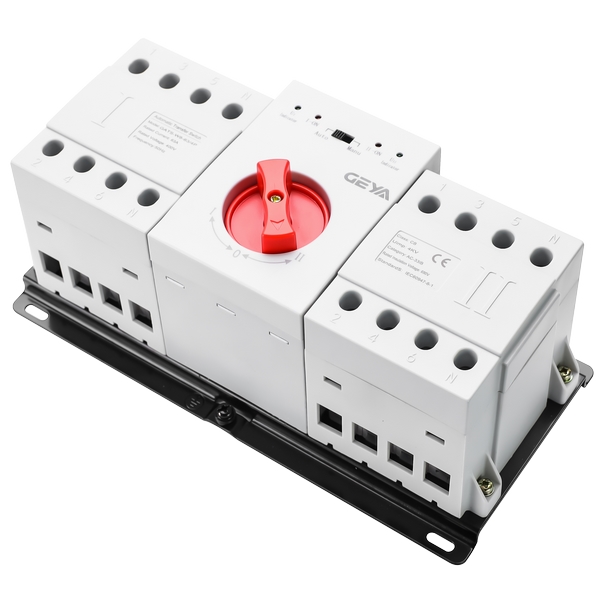

3、规格齐全通用，适配多类线路

这款通用型CB级双电源切换开关，涵盖2P、3P、4P多种数规格，额定电流覆盖10A-63A，可适配220V单相、380V三相主流供

电线路，适配绝大多数民用、商用末端配电场景。

4、自带电路保护，守护设备安全

设备搭载的原装断路器保留完整的过流、断路保护功能，集电源自动切换与电路安全防护于一体，可有效规避电路故障风险，有

效保障后端用电设备与配电系统安全。

5、工况适配性广，环境耐受度高

产品标准工作温度区间为-5℃至+40℃，可耐受潮湿空气与常规环境凝露影响，适配各类室内民用、商用常规配电工况，环境适

应性稳定优异。

三、GATS-W8系列常规款双电源自动转换开关的应用场景

1、商业建筑场景

作为建筑工程常用的应急配电设备，可广泛应用于大型商场、高层楼宇、居民小区等场所，持续保障公共照明、基础配电设备不

间断运行，有效避免突发断电造成的商业运营停滞、居民生活受影响等问题。

2、消防配套场景

可精准适配消防泵、消烟风机等各类消防专用设备，是消防配电系统主流ATS切换装置。设备可在主电源异常时快速切换备用电

源，保障消防设备正常启停运行，严格满足消防系统不间断供电的规范要求。

3、楼宇配套场景

适用于写字楼、住宅等楼宇的电梯、生活水泵、新风系统等核心配套设备，可有效防止突发断电导致的设备停运、系统停运，稳

定保障楼宇基础生活与办公配套正常运转。

4、应急供电场景

适配各类公共场所、办公场地的事故照明、小型工控设备等应急供电系统，作为末端应急双电源切换设备，可实现毫秒级快速切

换，稳定输出电力，为突发断电场景提供可靠的应急供电保障。

四、GATS-W8系列常规款双电源自动转换开关的型号说明

(1).双电源自动转换开关

(2).CB级

(3).设计序号

(4).带"F"表示消防型即三段式：主电源-双分一备电源无“F”表示二段式即：主电源一备电(630A以下有消防和不消防型·800A

以上全部为消防型)

(5).断路器壳架等级电流

(6).规格2P、3P、4P

(7).额定电流

五、GATS-W8系列常规款双电源自动转换开关的主要参数

六、GATS-W8系列常规款双电源自动转换开关的接线图

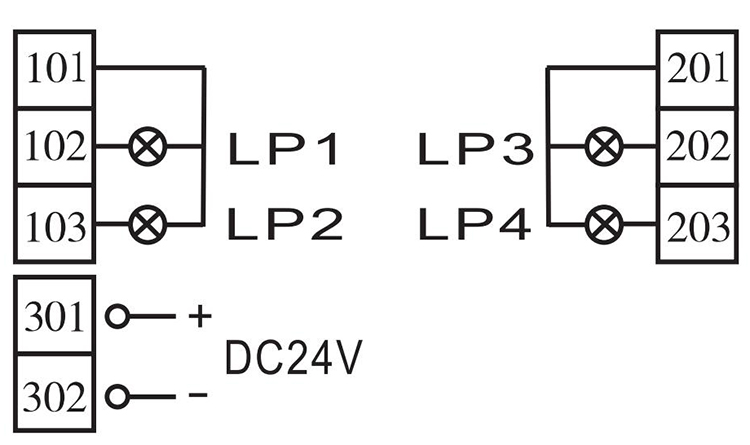

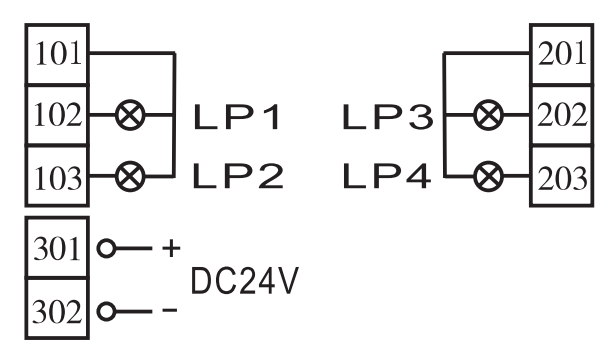

(一).接线图

101:3P常用电源接零端子与外接指示零线

LP1:常用电源指示灯

LP2:常用电源合闸指示灯

LP3:备用电源指示灯

LP4:备用电源合闸指示灯

201:3P备用电源接零端子与外接指示零线

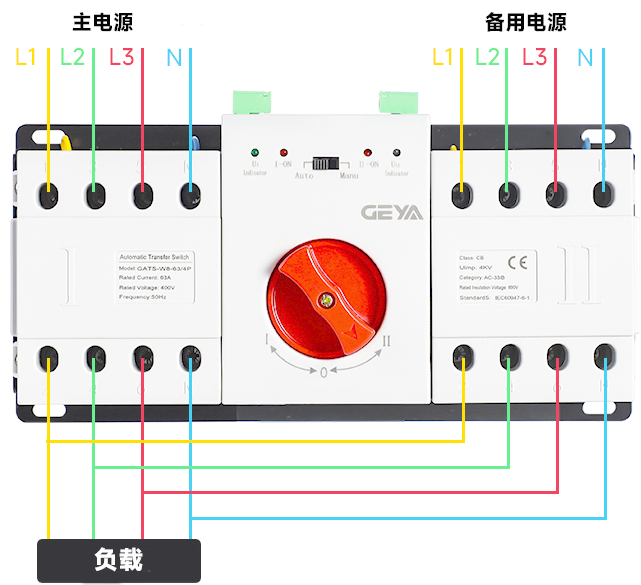

(二).实物接线

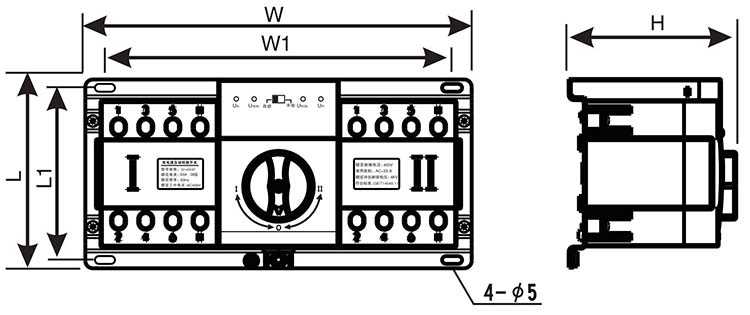

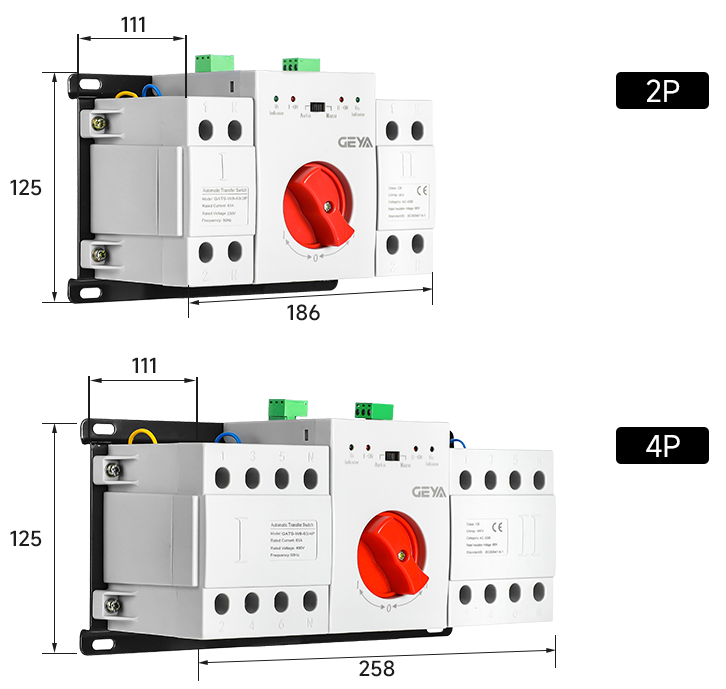

七、GATS-W8系列常规款双电源自动转换开关的尺寸图
