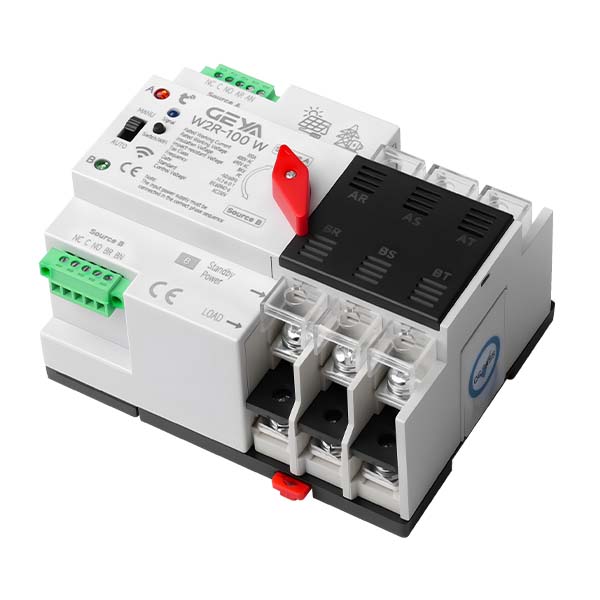

一、为什么选择W2R-WIFI智能型双电源自动转换开关？

这款导轨式智能双电源自动转换开关，实现了传统双电源供电技术与现代智能远程控制的深度融合，集安全可靠、运行稳定、安

装便捷、运维简单等多重优势于一体。设备采用标准PC级架构，机身结构坚固耐磨，具备毫秒级快速切换能力，可充分满足家庭住

宅、小型商铺、办公场地等各类严禁断电的供电场景使用需求。相比传统ATS双电源仅支持就地操作的局限性，本产品搭载WIFI智能

远程管控系统，有效解决传统设备运维繁琐、操作受限、无法远程监测的行业痛点。配合标准导轨快速安装、低损耗运行、稳定使

用寿命等优势，适配家用光伏储能配电、智能家居配电、小型设备应急不间断供电等主流场景，是目前民用微型双电源切换设备中

适配范围广、实用性强的智能化升级型号。

1. 智能远程操控，双模式灵活运维：

区别于传统ATS双电源开关单一就地操作模式，W2R-WIFI智能双电源自动切换开关内置高性能WIFI联网模块，支持手机APP远程实

时查看电源运行数据、监测供电状态、远程完成电源切换操作。设备保留手动、自动双运行模式，短按机身旋钮可就地完成市电、

光伏双路电源切换与设备调试，长按按键即可快速进入配网绑定状态。双模式自由切换，既能满足现场安装调试、设备检修需求，

又可实现无人值守远程智能运维，适配家用、小型商用多元化用电管理场景。

2. 毫秒级无缝切换，供电持续稳定：

设备搭载高精度智能电源切换控制系统，全程切换时长控制在50ms以内，实现双路电源无缝衔接、不断电切换。当常用电源出现

欠压、过压、断电、缺相等异常故障时，设备可快速识别故障信号并自动切换至备用电源，减少供电中断、设备重启、数据丢失等

问题。设备可承受额定电压85%-110%的电压波动，适配家用220V常规交流配电环境，有效规避电压不稳引发的设备故障，保障不间

断用电设备的供电安全性与稳定性。

3. PC级国标品质，安全耐用更可靠：

本产品为严格遵循GB/T14048.11国家标准的PC级双电源自动转换开关，可稳定接通与承载额定工作电流，具备良好的短路电流耐

受与分断能力，综合安全性能优于常规CB级电源切换开关。设备整机耐用性良好，电气使用寿命可达2000次，手动机械操作寿命可

达5000次，额定冲击耐受电压高达8kV。搭配内置保险丝短路保护结构，形成多重电气防护体系，有效保障家庭配电、小型商用配电

系统的长期安全稳定运行。

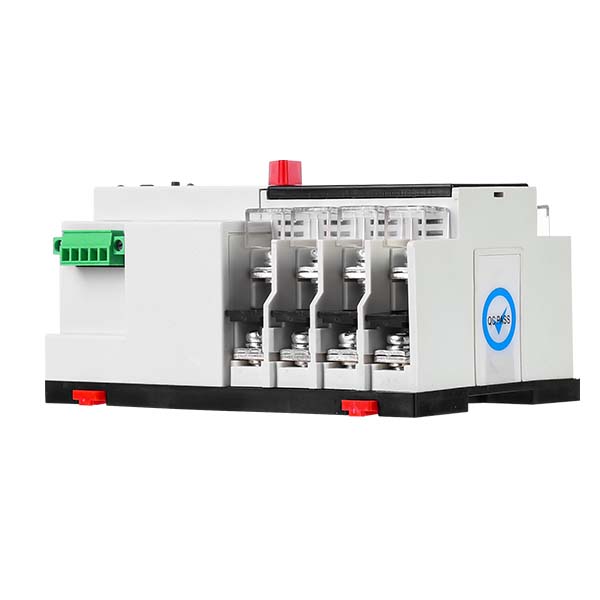

4. 导轨式便捷安装，适配家用配电布局：

设备是专为家用PZ30配电箱设计的微型导轨式双电源开关，整体体积小巧、机身轻盈，涵盖2P、3P、4P全规格型号，可适配不同

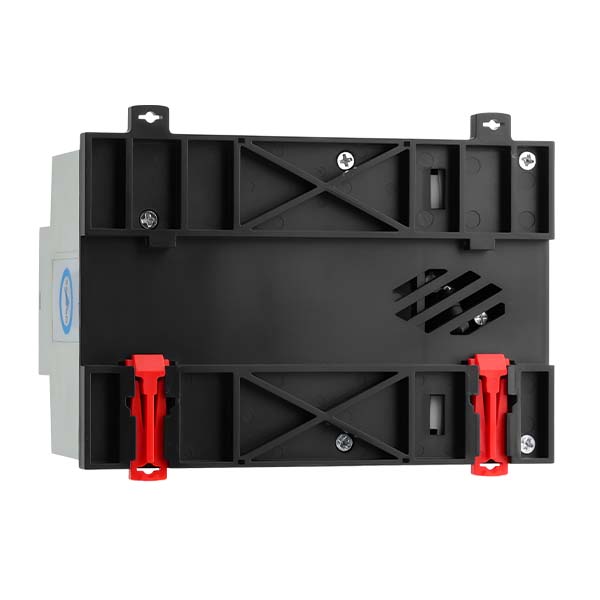

功率、不同回路的家用配电系统。采用行业标准导轨卡扣式安装结构，拆装便捷、无需打孔、无需复杂线路改造，可直接嵌入家用

配电箱、小型控制柜、弱电箱内部，适配现代家装标准化配电布局，是家庭不间断供电系统升级改造的核心配套设备。

5. 可视化状态显示，运维简单高效：

设备配备独立专属状态指示灯，分别对应常用电源运行、备用电源运行、WIFI联网状态三大工作模块，设备运行工况、供电状

态、联网情况一目了然。工作人员可快速判断电源故障、线路异常、配网失败等问题，有效降低故障排查难度与运维成本。机身具

备良好的防尘、防潮、抗污性能，不易积灰受潮，日常仅需简单清洁与触点检查即可稳定运行，长期运维省心省力。

6. 光伏市电通用，场景兼容范围广：

该设备贴合家用光伏储能配电系统使用需求，是市面通用性出色的光伏市电自动切换专用开关。设备支持接入光伏正弦波逆变交

流电源作为常用电源，搭配市政电网作为备用应急电源，默认实现光伏优先、市电兜底的智能供电逻辑，合理利用光伏清洁能源，

有效降低家庭日常用电成本。同时兼容传统市电双路供电模式，新能源配电、常规民用配电场景均可适配，场景兼容性与实用性良

好。

二、W2R-WIFI智能型双电源自动转换开关的核心特点

1. 双模式智能运行，支持自投自复：

作为常规智能ATSE转换开关，设备搭载自动、手动双运行模式，具备标准自投自复功能，可满足全天候无人值守运行需求。日常

运行可开启全自动模式，设备自动识别双路电源状态、智能完成投切动作，无需人工干预；设备检修、线路调试与维护阶段可切换

手动模式，避免自动频繁启停造成的触点磨损，有效延长设备电气使用寿命，适配24小时不间断运行的民用配电工况。

2. 精准电压防护，杜绝设备故障：

设备搭载智能电压识别与低压防护系统，支持多规格电压精准适配，AC220V机型低适配180V工作电压，AC110V机型低适配90V工

作电压。当输入供电电压低于设备适配阈值时，设备自动锁定停止运行，可有效避免控制线圈低压过载、发热、短路烧毁等故障，

防护设备核心电气部件，大幅提升设备运行安全性与整机使用寿命。

3. 标准化安全接线，适配双场景：

设备采用科学分层的阶梯式接线结构，标配独立负载隔离防护板，接线布局规整、层次清晰，减少线路交错短路隐患。机身区分

专属火线、零线接线端子，接线规范、容错率低、不易出错，同时兼容普通市电配电、光伏逆变配电两种主流接线方式，可满足家

用常规配电、光伏新能源配电改造的双重需求，接线安全性与安装合规性较好。

4. 宽温适应性能，环境适配性强：

设备具备良好的环境耐受能力，可在-20℃至60℃宽温区间内持续稳定工作，不受常规高低温环境影响。可广泛适配室内居家空

间、设备弱电间、楼道弱电井、小型设备机房等多种安装场景，防潮防尘、耐温性强，全天候稳定运行，环境适配性能优于普通民

用电源切换开关。

5. 无源信号输出，工况实时监测：

设备采用安全无源功率信号输出设计，可匹配发电机、光伏逆变器等供电设备的信号监测需求，实时采集并反馈设备运行功率、

负载状态、供电工况等核心数据。方便用户实时掌握整套配电系统的运行状态，快速排查负载异常、供电不稳、电源故障等问题，

为民用配电系统稳定运行提供可靠的数据支撑。

三、W2R-WIFI智能型双电源自动转换开关的应用场景

1. 家用智能配电场景：

本产品可匹配家庭住宅PZ30配电箱安装标准，是家用220V智能双电源开关、家用市电备用切换开关、居家弱电应急切换设备的主

流常用型号。可稳定为全屋家居电器、智能家居控制系统、全屋弱电设备、家用智能终端、智能照明系统提供不间断电力保障，有

效解决市电跳闸、线路检修、突发断电导致的设备停机、数据丢失、电器损坏等问题。依托WIFI远程智能管控能力，可实现居家配

电无人值守运维，适配现代智能化家居用电升级、家装配电改造工程。

2. 家用光伏储能场景：

作为专为户用光伏发电系统研发的光伏市电切换开关、光伏并网备用电源切换设备，可实现光伏逆变电源与市政市电双路电源稳

定投切。日常优先调用光伏逆变清洁能源供电，有效降低家庭市电消耗、节约用电成本；当光伏电源光照不足、逆变器异常、供电

中断时，设备自动切换至市电应急补给，兼顾节能属性与供电稳定性。广泛适配家用光伏储能系统、户用分布式光伏、光伏逆变应

急配电、家用新能源不间断供电系统等主流光伏配电场景。

3. 小型设备不间断供电场景：

专门针对高稳定性供电需求设备设计，适用于家用监控设备、弱电控制系统、小型智能仪器、门禁设备、智能家居主机、路由器

交换机、家用安防设备、智能水表电表等不间断用电设备。依托毫秒级无缝切换优势，减少瞬时断电、重启、离线问题，保障设备

24小时持续稳定运行，无需人工频繁巡检值守，有效降低运维压力，是家用弱电不间断供电、小型精密设备应急供电的专用配套设

备。

4. 小型柜体配电场景：

设备适配性良好，可灵活安装于室内控制柜、小型配电柜、壁挂弱电箱、嵌入式弱电箱体中，可满足家装、小型办公场所、社区

商铺弱电工程、工作室低压配电、小店应急配电等低压应急供电需求，属于通用性小型ATS转换开关、导轨式应急电源切换装置。可

为小型商用弱电设备、办公智能设备、精密小型仪器、前台智能终端设备提供持续、稳定、安全的电力供给，适用范围广、性价比

良好，适配各类中小型民用配电改造工程。

四、W2R-WIFI智能型双电源自动转换开关的型号说明

(1).企业代码

(2).导轨型

(3).WIFI款

五、W2R-WIFI智能型双电源自动转换开关的技术参数

六、W2R-WIFI智能型双电源自动转换开关的尺寸与面板

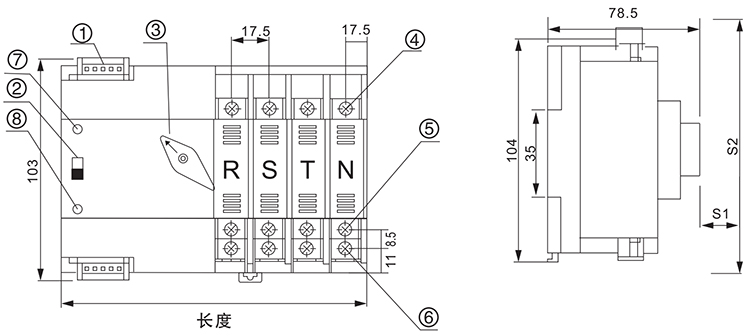

（一）、产品尺寸

备注：

1、安全距离：S1:≥30mm；S2:≥203mm

2、长度：2P：107.5mm；3P：125mm；4P：142.5mm

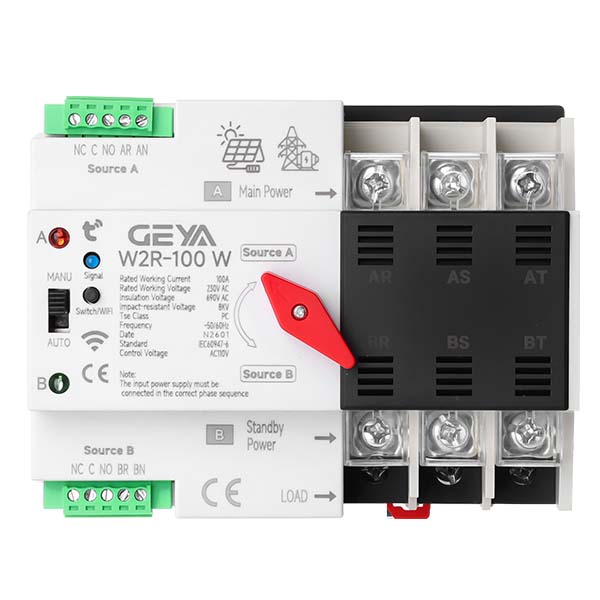

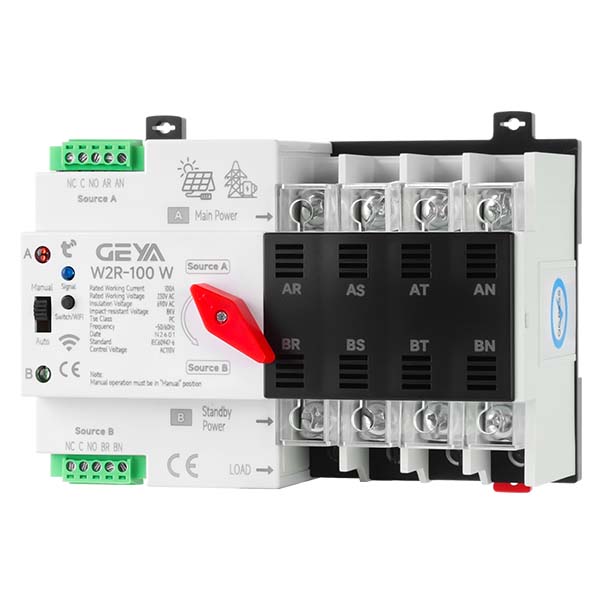

（二）、产品面板

①电源控制线输入端子

②手动/自动选择开关

③手动转换旋钮

④常用电源输入

⑤备用电源输入

⑥负载输出

⑦A电源指示灯

⑧B电源指示灯

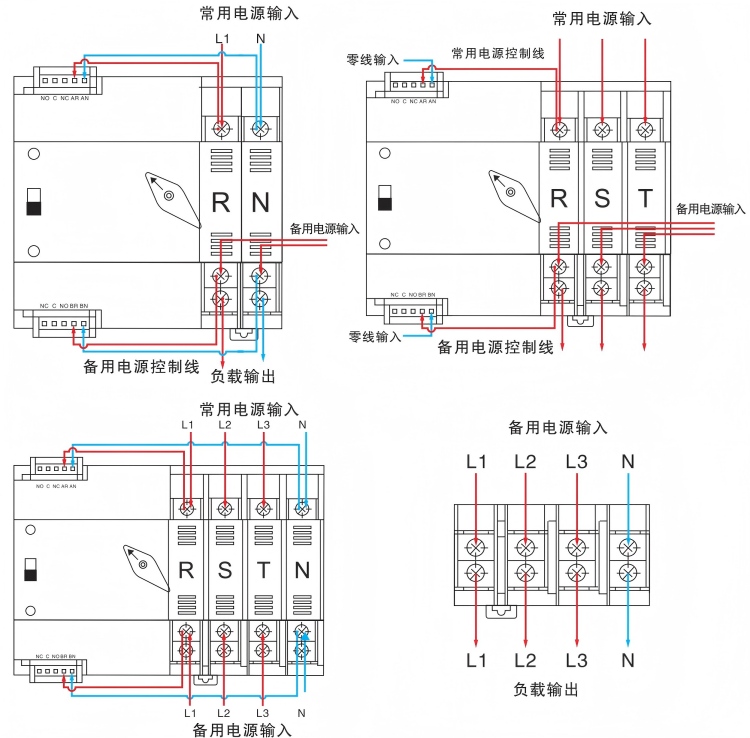

七、W2R-WIFI智能型双电源自动转换开关的接线

1.(必须连接)从公共控制输入线中接零线和火线以连接AR(火线)/AN(零线)

2.(必须连接)从备用控制输入线中接零线和火线以连接BR(火线)/BN(零线)

3.功率指示信号为无源输出，并取发电机信号(常见)和(正常关闭)

4.将负载端连接到(备用电源侧)的下端，阶梯式接线

5.负载上有一块隔离板。接线时，请先卸下隔离板，连接负载，然后再安装隔离板(建议先连接负载，然后再连接备用电源)

注意：

1、普通型接线方式与光伏型相同。

2、如选用光伏型，常用必须接入光伏正弦波逆变后的电源，备用电源必须连接到稳定的城市电源

3、当备用城市电源异常时，光伏型开关无法自投到常用电源工作，此时需要手动合闸。

4、光伏逆变后电源需要满足额定功率1100W。

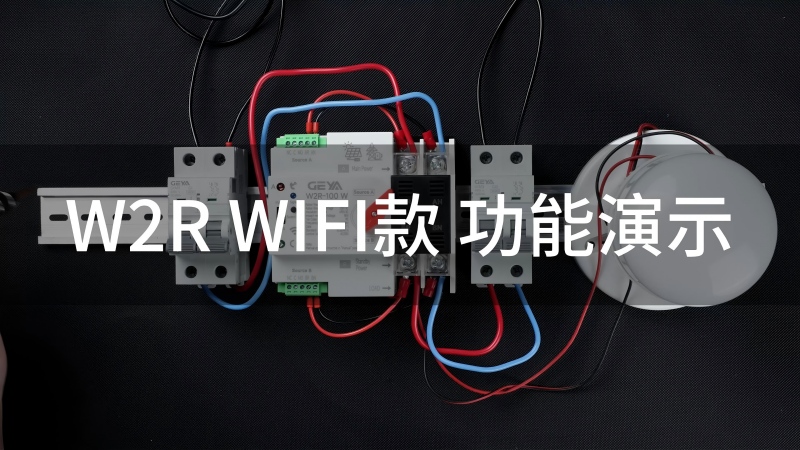

八、W2R-WIFI智能型双电源自动转换开关的功能演示
