一、为什么选择GATS-A03B数显型双电源自动转换开关？

本款导轨式双电源自动转换开关是低压配电系统中常用的不间断供电设备，核心集成过压欠压保护、过流保护、过流计次智能防

护功能，搭配优先相序自适应切换、电源智能自动转换机制，同时配备专业信号反馈输出功能。设备采用高精度微控制器芯片控

制，运行稳定精准，搭配标准化DIN导轨安装结构与可视化数显指示，参数调节便捷、场景适配性广，可有效应对电网波动、突发断

电等工况，持续保障配电系统供电连续性，适配各类民用、工业低压供电场景。

1、智能可控性强：

设备以高性能微控制器为核心控制单元，属于智能化ATS双电源切换装置，支持全自动、手动双模式切换。整机采用旋钮式免编

程参数调节设计，无需专业调试设备即可快速完成参数设置，操作简单易用，智能化程度高，可适配各类低压配电新装及改造项

目，适配性出色。

2、防护体系完善：

这款三相双电源转换开关搭载的电气防护体系，标配过压欠压保护、过流保护双重基础防护，搭配专属过流计次故障统计功能，

可精准记录设备过载故障频次，方便后期故障溯源与运维分析。同时设备自带信号反馈输出，可实时上传运行、故障、切换状态，

保护延时、阈值参数均可自定义调节，有效规避电压异常、电流过载导致的设备损坏、供电中断问题，提升配电系统运行安全性。

3、适配范围广泛：

作为通用型低压双电源开关，设备涵盖63A、80A、100A三种主流额定电流规格，可适配不同功率的配电设备。设备适配标准三相

220V低压配电系统，电压保护可调区间充足，能够兼容民用建筑、中小型工业生产等多种常规配电场景，产品选型适配性强，适用

覆盖面广。

4、安装适配便捷：

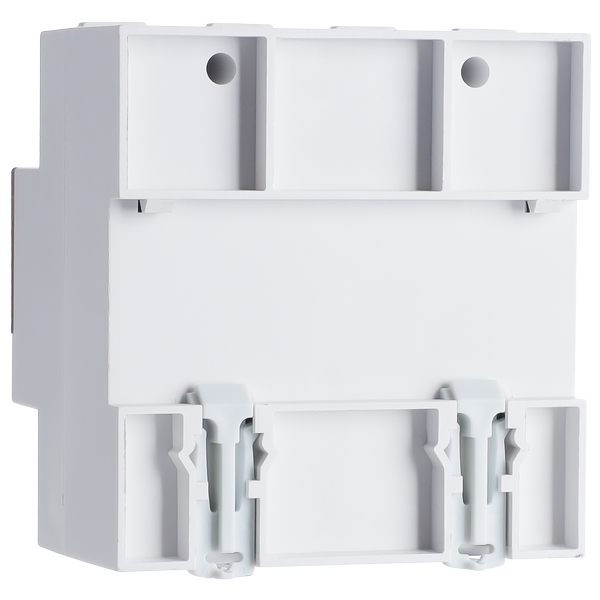

设备采用行业通用标准DIN导轨安装结构，是主流的导轨式双电源自动转换开关，整机结构紧凑、体积小巧，占用柜体空间少。

可直接卡扣安装于常规配电柜、电控箱内部，装配流程简单、省时高效，兼容性出众，适配新旧配电设备改造及配电工程项目。

5、运行状态直观：

设备搭载高清数显界面与LED状态指示灯，可实时精准显示三相输入、输出电压数据，直观呈现设备实时运行工况。数显可视化

设计可快速反馈供电异常、设备故障等问题，便于工作人员实时监测、快速排查故障，有效降低设备运维难度，提升配电运维效

率。

二、GATS-A03B数显型双电源自动转换开关的主要特点

1、优先相序+自动转换功能：

设备核心搭载智能优先相序切换技术，默认以L1为优先供电相位，同时支持L1、L2、L3三相灵活切换，可根据现场配电工况自适

应匹配供电方案。设备全程实现无人值守智能化自动转换，切换逻辑精准高效，有效解决传统双电源开关相位适配差、切换不及时

的问题，适配各类差异化三相配电运行工况。

2、参数可调精度高：

设备支持多维度参数精准调节，上电延时、保护恢复延时均可在1s-600s范围内自由设定，过流保护动作时间调节区间为0.1s-

10s。高精度的参数调节能力，可精准匹配不同用电设备的防护需求，适配多样化配电防护标准。

3、电压防护区间灵活：

设备具备宽范围电压防护能力，过压保护阈值可调范围为230V-300V，欠压保护阈值可调范围为140V-220V。宽幅可调的电压防护

区间，可适配不同地区、不同工况下的电网电压波动场景，有效应对电网电压不稳、高压过载、低压缺相等故障。

4、过流防护性能稳定：

设备搭载高精度过流保护系统，适配63A、80A、100A多档位额定电流防护，可针对性匹配不同功率配电设备。同时配备过流计次

功能，支持0-20次过载频次自定义设置，可精准统计设备过载故障次数，为故障溯源、设备检修、系统优化提供数据支撑，保障设

备长期稳定运行。

5、标准化合规设计：

产品严格遵循行业标准设计，通过CE认证，电气性能与结构设计合规规范。设备集成专业信号反馈输出接口，可实时同步上传设

备运行、电源切换、故障报警等状态信号，可无缝对接智能化配电控制系统，适配现代智能配电工程使用需求，通用性与安全性兼

备。

三、GATS-A03B数显型双电源自动转换开关的应用

1、民用建筑配电：

本设备是楼宇配电系统的常用不间断供电设备，广泛适配高层住宅、写字楼、商业商场、酒店民宿等民用建筑的三相低压双路供

电系统。可在主电源异常时快速切换至备用电源，持续保障照明系统、办公设备、弱电设施稳定供电，避免突发断电造成的使用不

便与经济损失。

2、中小型工业设备：

适用于工厂生产线、工控系统、自动化生产设备等工业配电场景。这款三相双电源切换装置可快速响应电网电压波动、瞬时断

电、缺相等故障，毫秒级切换备用电源，有效规避工业设备停机、生产数据丢失、设备烧毁等问题，保障工业生产连续稳定运行。

3、常规电气柜体配套：

依托标准化DIN导轨安装优势，这款导轨式双电源开关适配各类标准配电柜、电控箱、成套配电设备集成安装。产品兼容性强、

适配度高，是成套电气设备的核心配套配件，广泛应用于各类配电工程的新装、升级及改造项目。

4、通用电力保障场景：

可广泛应用于小区集中配电、厂区临时供电、市政公共设施供电、机房辅助配电等低压电力场景。依托完善的多重电气防护、智

能切换与信号监测功能，有效提升低压配电系统的稳定性、安全性与可靠性，为各类通用用电场景提供稳定的电力保障。

四、GATS-A03B数显型双电源自动转换开关的技术参数

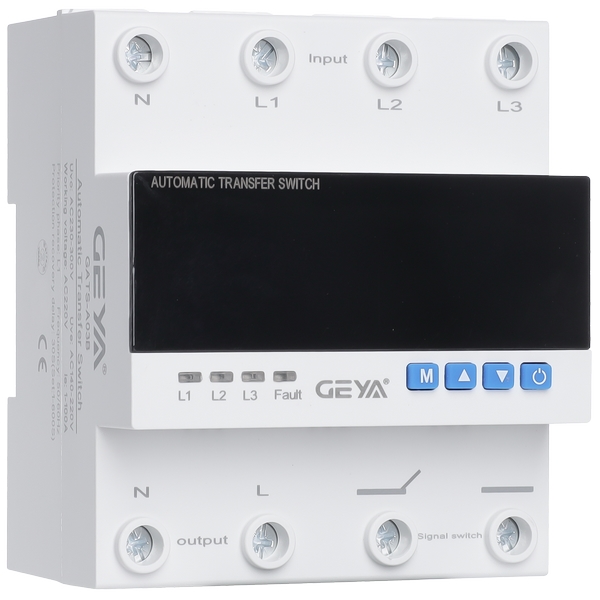

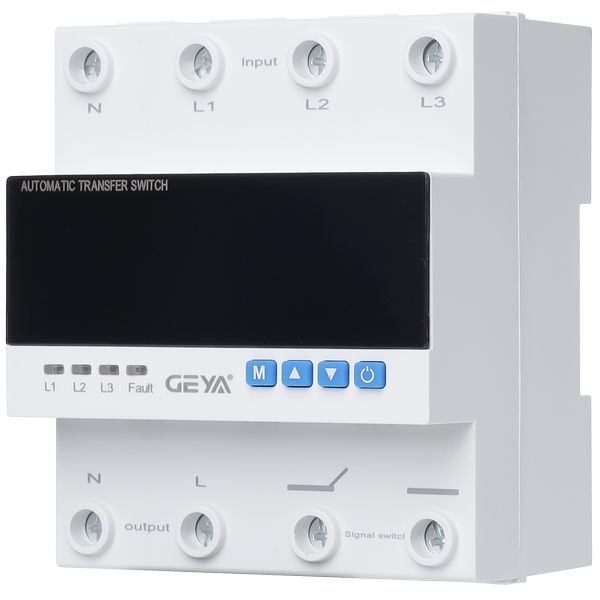

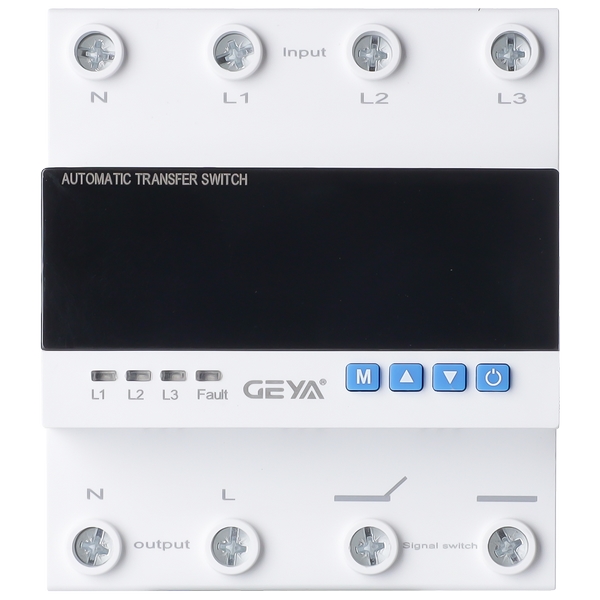

五、GATS-A03B数显型双电源自动转换开关的面板指示

L1：L1 输出指示灯

L2：L2 输出指示灯

L3：L3 输出指示灯

Fault :故障报警指示灯

：菜单选择 / 复位键

：数字+

：数字-

：手动开 / 关

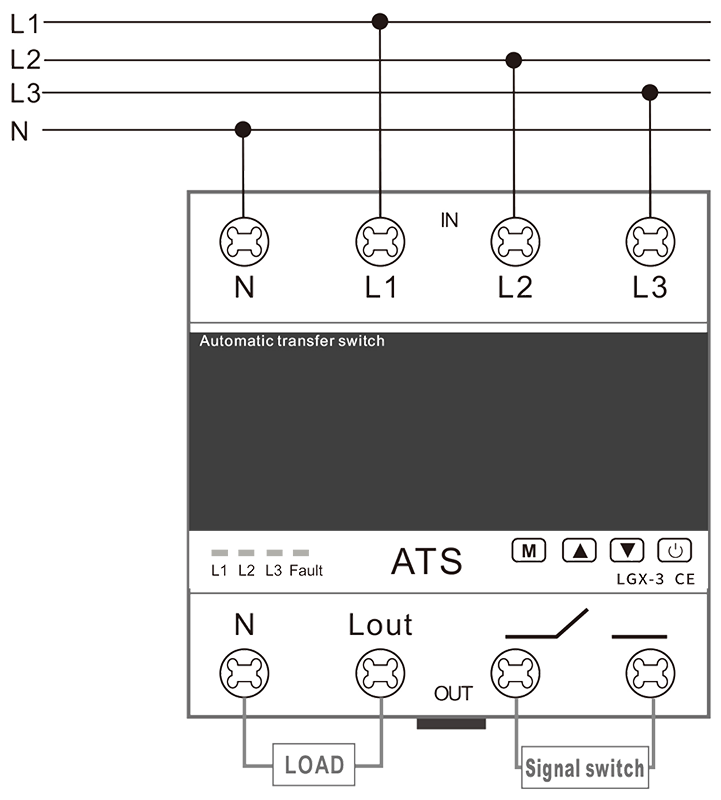

六、GATS-A03B数显型双电源自动转换开关的接线示例

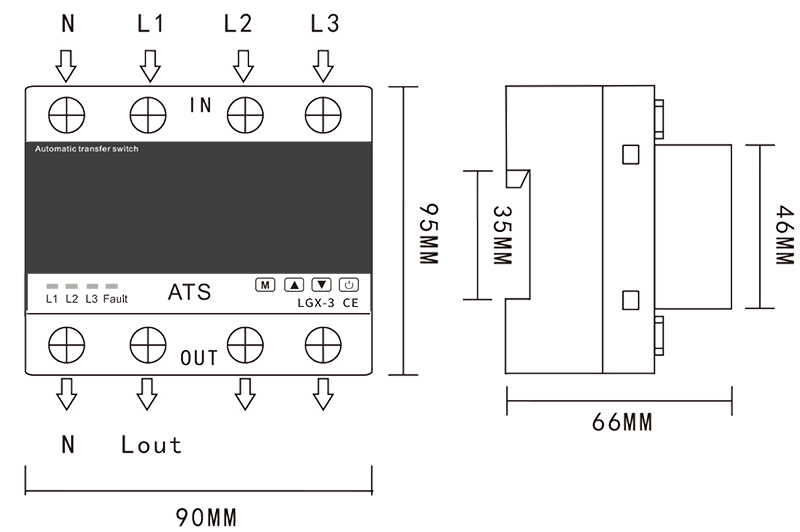

七、GATS-A03B数显型双电源自动转换开关的产品尺寸
