一、为什么选择W2R系列通用款双电源自动转换开关？

W2R系列（B01版本）在切换速度、状态反馈及电源兼容性方面表现。切换时间从200ms缩短至50ms以内，减少设备断电时

长。丰富的LED指示灯模式可帮助用户快速判断过压、欠压等故障状态。产品兼容市电、柴油发电机、光伏、储能、UPS等多种交

流电源，解决了因逆变器波形差异导致的切换故障及线圈烧毁问题。该系列切换迅速、兼容广泛、状态直观，是家庭及小型配电场

景的可靠选择。

1. 切换速度快——保障设备不断电

切换时间缩短至50ms以内（实测40-47ms），符合PC级ATS快速切换特性，远优于传统200ms水平。对于安防监控、通信基站

等对电源连续性要求较高的设备，快速切换可减少停机时间，降低数据丢失或设备故障风险。

2. LED状态直观——故障一眼识别

采用智能化的指示灯状态提示：电压正常时常亮；电压异常延迟期内（默认10秒）呈现呼吸灯效果（欠压由亮变暗、过压由暗

变亮）；过压状态每2秒闪烁2次，欠压状态每2秒闪烁1次。相比传统仅能指示“正常/异常”的简单方案，用户无需借助仪表即可

直接判断故障类型，便于快速排查。

3. 宽电源兼容——覆盖全场景

可接入市电、柴油发电机、光伏逆变器、储能系统、UPS等不同来源的交流电力，适应各种逆变器输出的波形环境，解决了因逆

变器波形差异导致的切换失败问题。无论是家庭应急用电还是光伏储能系统，都能实现稳定转换。

4. 高可靠性——解决烧线圈隐患

针对光伏及电力环境，输入双电源的驱动功率建议不低于3000W，以保证切换成功率。优化后的控制电路有效解决了快速切换

过程中因欠压或功率不足导致的线圈发热烧毁问题，电气寿命更长。PC级结构简单、运动部件少，整体可靠性更高。

5. 手动/自动双模式——灵活应对各类场景

面板设有手动/自动选择开关及手动转换旋钮，日常可置于自动模式实现无人值守切换，检修或应急时可切换至手动操作。手动

模式下可避免频繁分合造成的触点损耗，延长产品使用寿命。

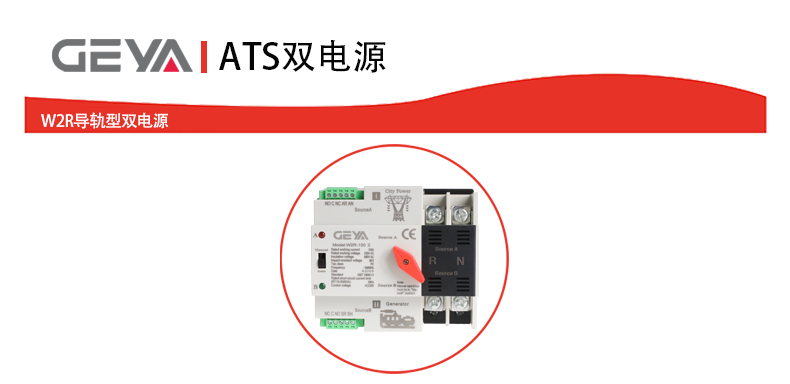

二、W2R系列通用款双电源自动转换开关的特点

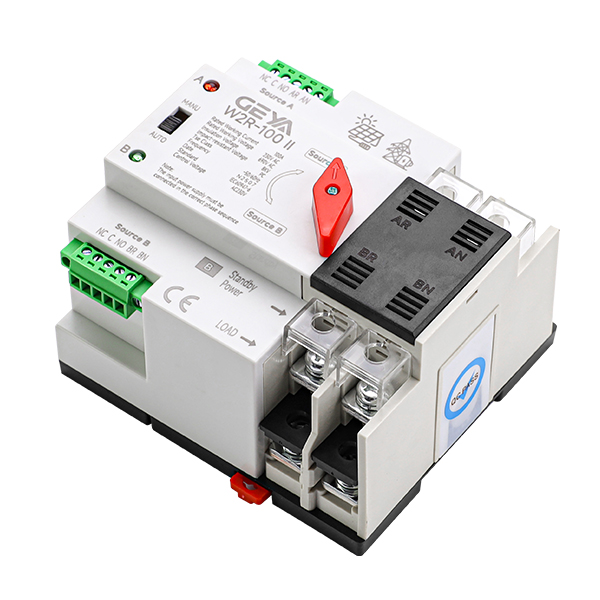

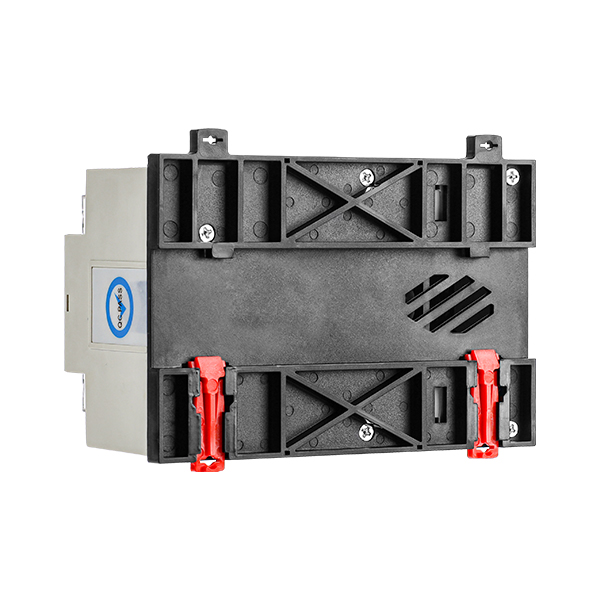

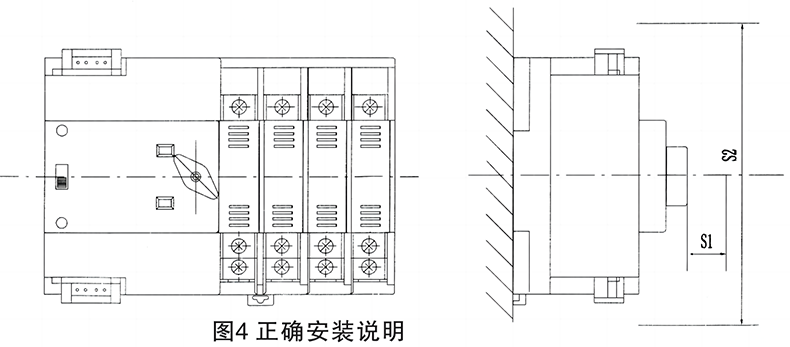

1. 导轨式安装，适配标准配电箱

专为PZ30等家用轨道式配电箱设计，体积紧凑，支持2P、3P、4P可选（长度分别为107.5mm、125mm、142.5mm），安装

间距符合图示要求，有效节省配电箱空间。

2. 自投自复功能，无需人工干预

具备“自投自复”模式，主电源恢复正常后自动切回，市电优先。结合智能电压监测，当主电源出现断电、欠压（低于额定电压

85%）、过压（高于额定电压110%）等故障时，自动切换至备用电源，保障重要负荷持续运行。

3. 完善的电气保护与控制

额定控制电压为AC220-230V（110V版本可选），电压在85%-110%额定范围内时线圈可正常运行。配置常用电源、备用电

源、负载接线端子及发电机无源信号输出，接线规范清晰。两路输入电源须按相序接入，符合行业标准要求。

4. 符合国家标准，品质有保障

产品符合GB/T14048.11-2016《低压开关设备和控制设备 第6-1部分：多功能电器 转换开关电器》相关要求，污染等级符合3

级标准，安装类别符合规范。PC级设计保证了低故障率和长使用寿命。

三、W2R系列通用款双电源自动转换开关的应用

1. 家庭及小型办公场所——家用双电源自动转换开关

用于PZ30配电箱，防止市电停电造成生活或工作中断。可保障照明、安防摄像头、网络设备、鱼缸氧气泵等关键负载持续供

电，是家庭应急供电的理想选择。

2. 光伏自发电系统——光伏双电源切换开关

常用侧接入光伏正弦波逆变后的电源（离网运行），备用侧接入市电。当光伏电力不足或缺失时，开关自动切换至市电供电，实

现“光伏优先、市电备用”的运行模式。需注意：光伏电源的额定功率不低于1100W，整体驱动功率建议不低于3000W。该产品

可配合储能系统实现不间断供电，广泛应用于户用光伏、光储一体化等新能源场景。

3. 应急供电场景——ATS自动切换

配合柴油发电机、储能电池或UPS，在市电异常时自动启动备用电源，供电不中断。适用于通信基站、小型商铺、医疗设备、电

梯控制系统等不允许长时间断电的场合。可接入发电机启动信号，在市电异常时自动启动发电机并提供备用电源。

4. 多能源混合配电——无缝切换解决方案

在同时具备市电、光伏、储能等多种能源的系统中，W2R系列可作为自动转换单元，实现不同能源间的无缝切换。配合智能控

制器可实现能源优先级管理，提升用电灵活性和可靠性。支持手动模式作为备用方案，市电进线开关与光伏供电开关之间具备互锁

功能，防止同时接通造成设备损坏。

5. 锂电池储能系统——储能电站配套

可与锂电池储能单元、UPS逆变器集成，在集装箱储能、户用储能等系统中实现主备电源自动转换。适用于无电网覆盖区域或对

供电可靠性要求较高的场景，结合储能系统和逆变控制，实现“离网运行+零中断供电”的双重保障。

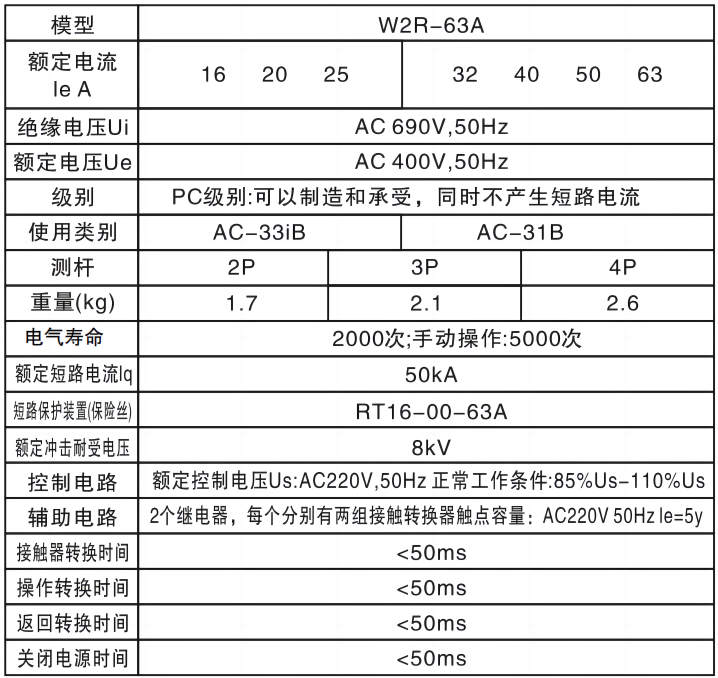

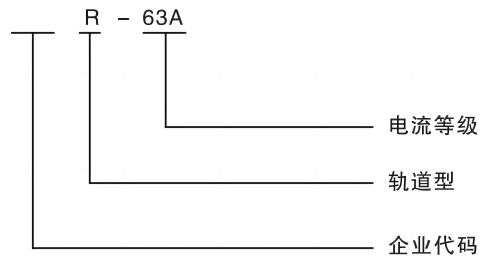

四、W2R系列通用款双电源自动转换开关的主要参数

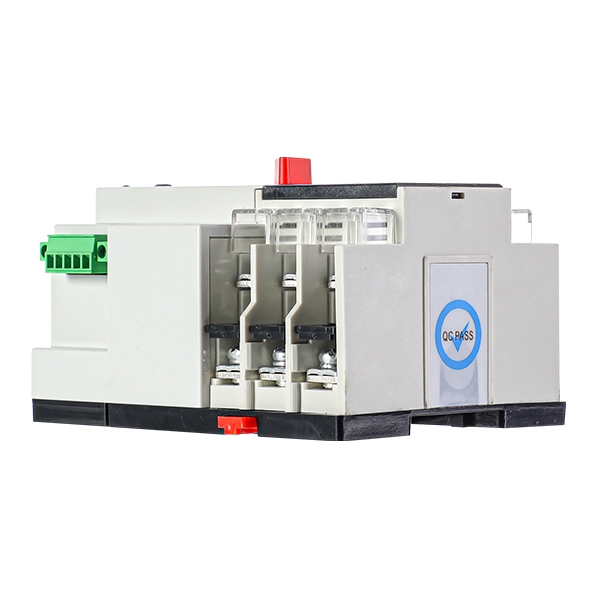

五、W2R系列通用款双电源自动转换开关的面板与尺寸

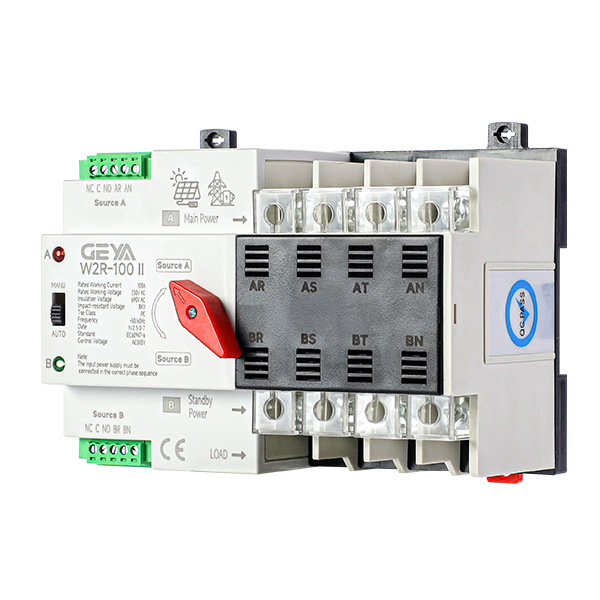

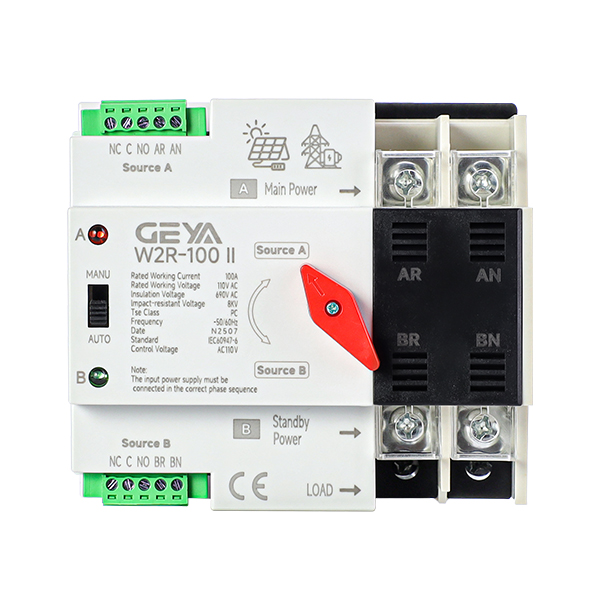

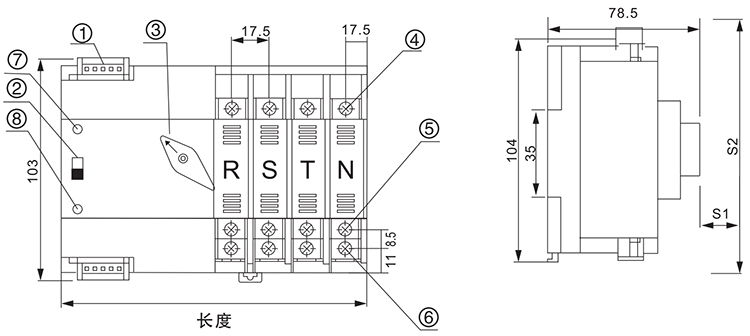

(一).面板指示

①电源控制线输入端子

②手动/自动选择开关

③手动转换旋钮

④常用电源输入

⑤备用电源输入

⑥负载输出

⑦A电源指示灯

⑧B电源指示灯

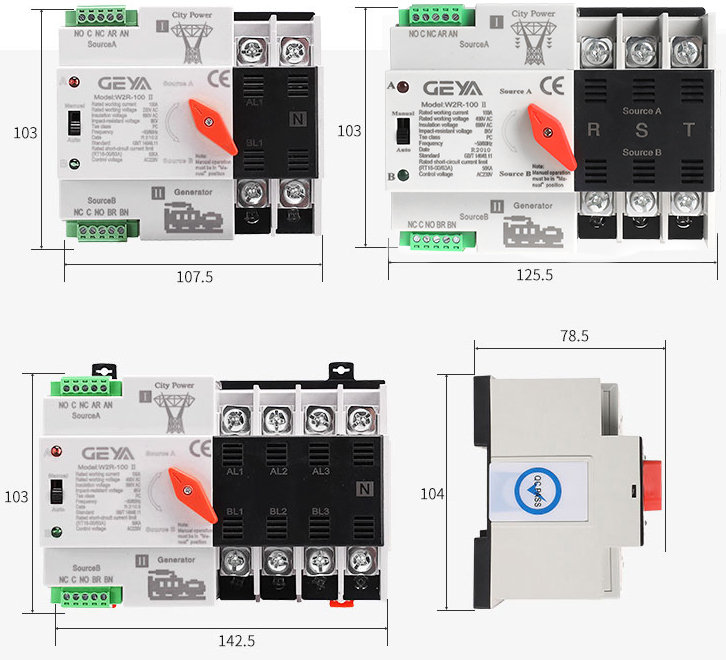

(二).产品长度

(三).产品作用

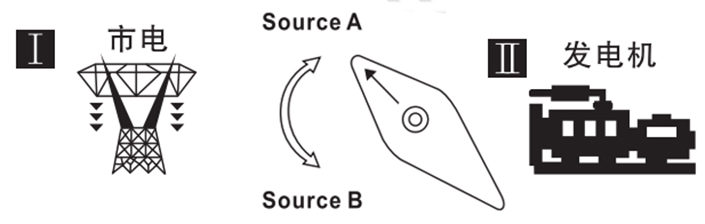

1、市电

普通类型：

电源A:市电/电网

电源B:发电机/市电

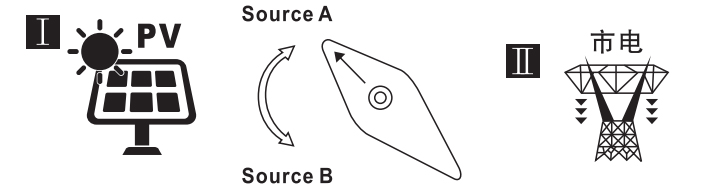

2、光伏

太阳能类型：

电源A:PV(逆变器交流电源)

电源B:必须是接市电/电网

注意：对于太阳能类型，备用电源必须连接到市电。

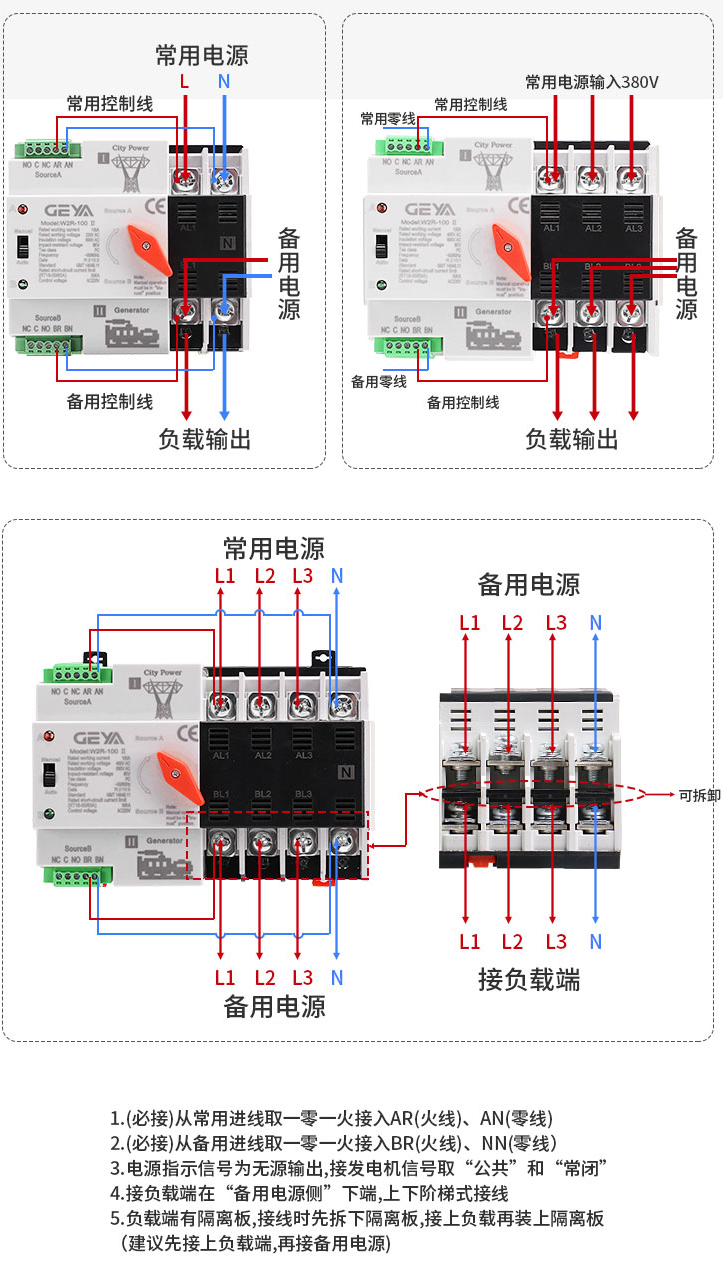

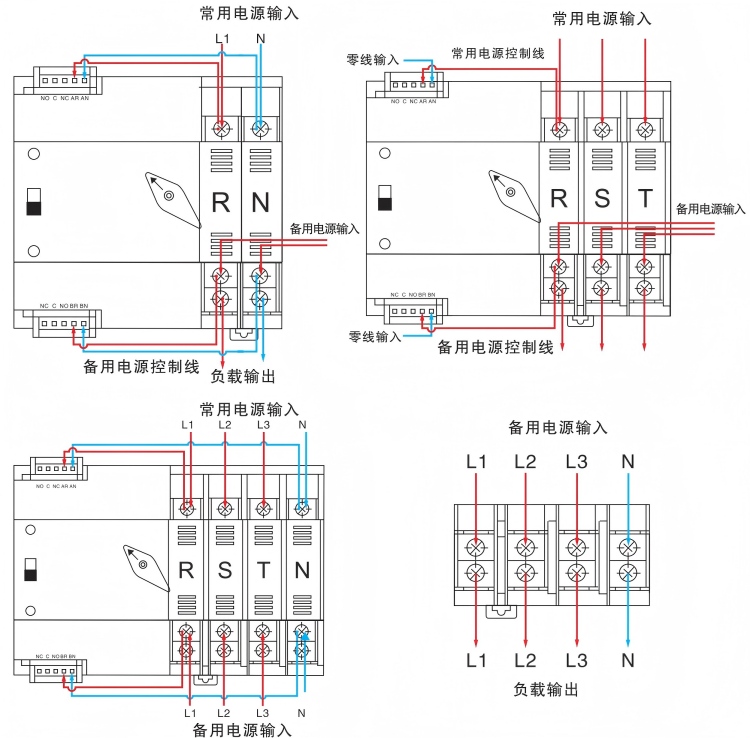

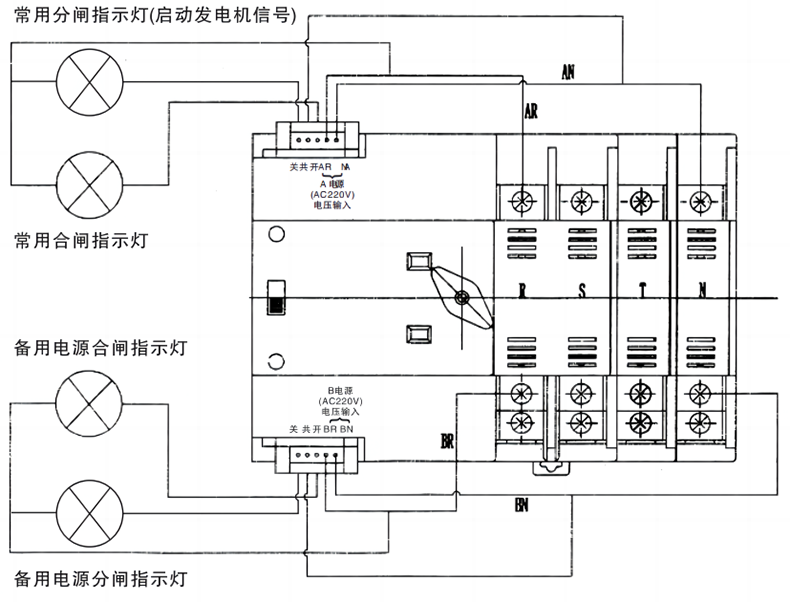

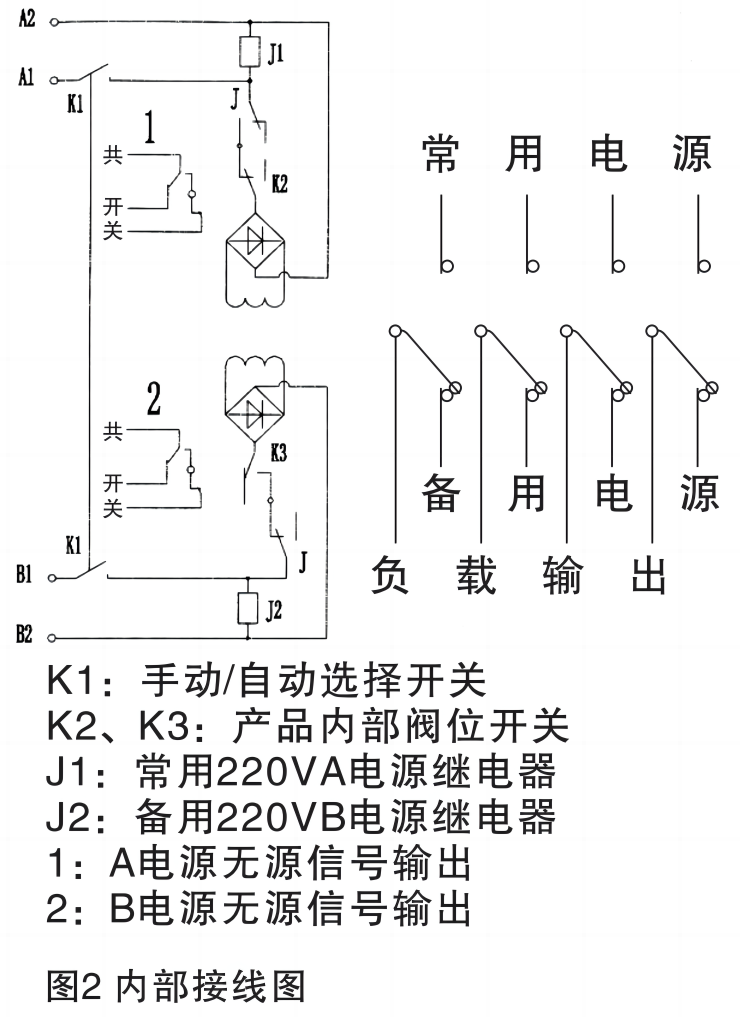

五、W2R系列通用款双电源自动转换开关的接线图

1.(必须连接)从公共控制输入线中接零线和火线以连接AR(火线)/AN(零线)

2.(必须连接)从备用控制输入线中接零线和火线以连接BR(火线)/BN(零线)

3.功率指示信号为无源输出，并取发电机信号(常见)和(正常关闭)

4.将负载端连接到(备用电源侧)的下端，阶梯式接线

5.负载上有一块隔离板。接线时，请先卸下隔离板，连接负载，然后再安装隔离板(建议先连接负载，然后再连接备用电源)

注意：

1、普通型接线方式与光伏型相同。

2、如选用光伏型，常用必须接入光伏正弦波逆变后的电源，备用电源必须连接到稳定的城市电源

3、当备用城市电源异常时，光伏型开关无法自投到常用电源工作，此时需要手动合闸。

4、光伏逆变后电源需要满足额定功率1100W。
