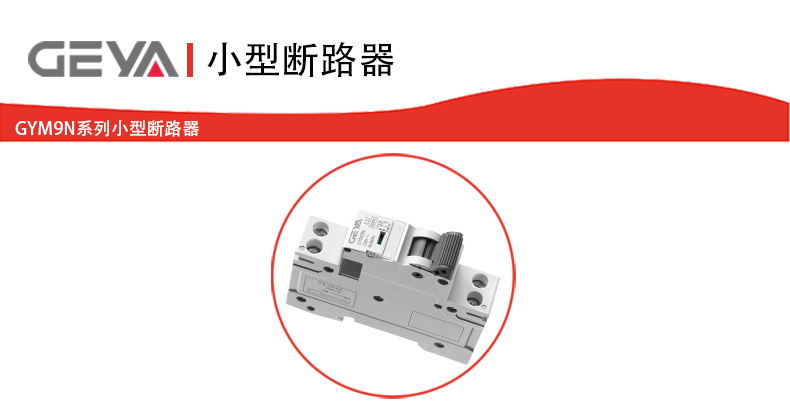

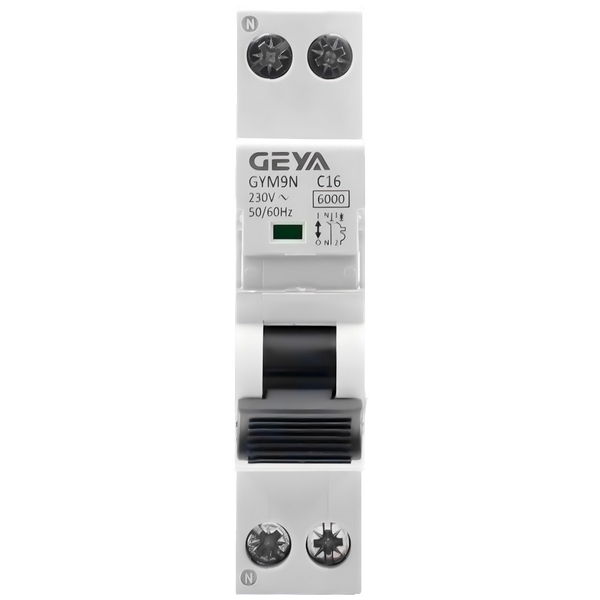

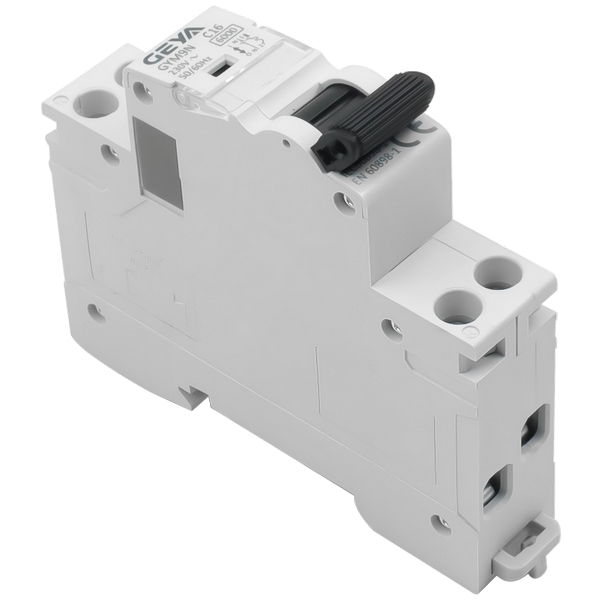

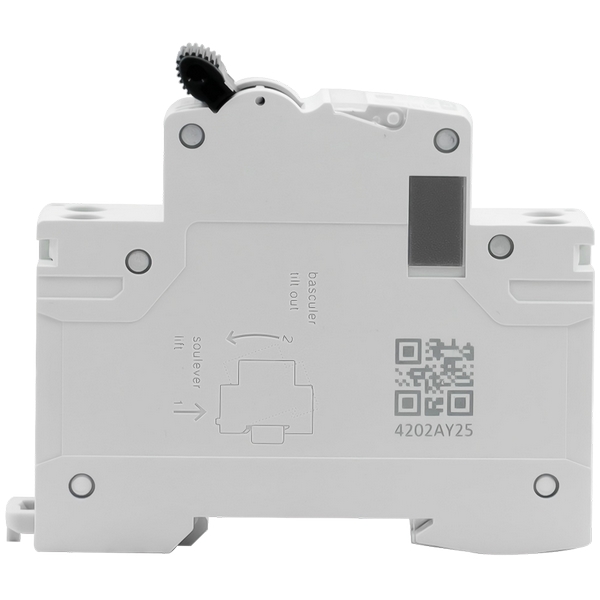

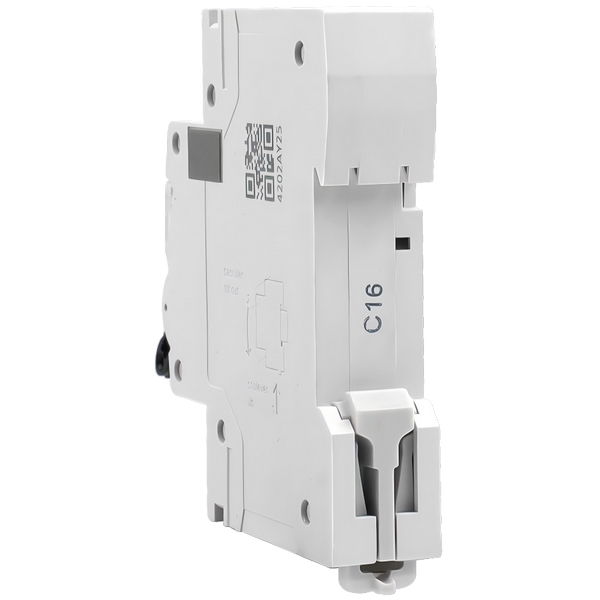

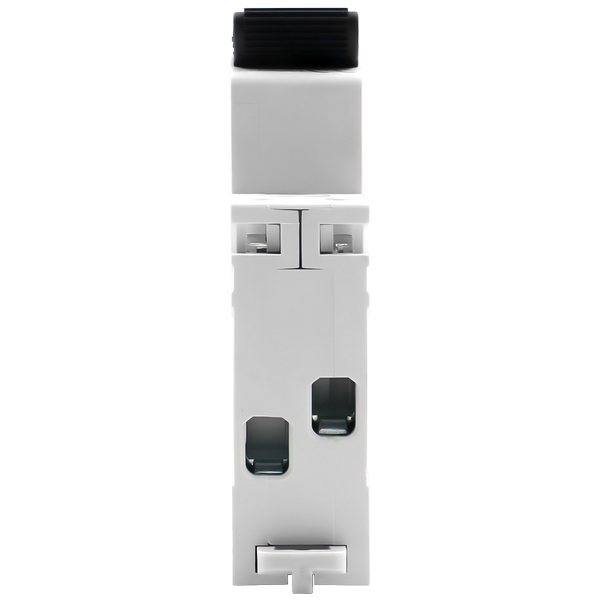

GYM9N型小型断路器

该断路器在保障用电安全与可靠性的同时，兼顾安装便捷性与空间经济性。其均衡的

性能配置与广泛的环境适应性，使其成为各类低压配电及终端保护的适用选择。

GYM9N型小型断路器产品优势：

1、安装便捷可靠

- 优化结构设计，支持快速安装与稳固接线，配备扭矩限制机构，避免安装过紧损伤

端子，提升施工效率与一致性。

2、全生命周期性能稳定

- 在额定寿命周期内，脱扣特性保持一致，触点接触可靠，保护功能长期有效，

减少因器件老化引发的误动作或故障风险。

3、环保材料与安全绝缘

- 符合RoHS 2.0环保指令，关键绝缘部件采用阻燃耐高温材料，在保障电气安全

的同时，响应绿色采购与可持续发展要求。

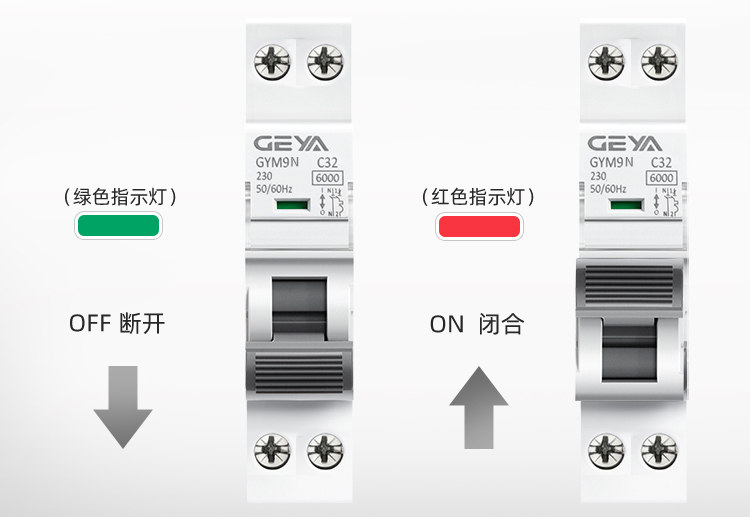

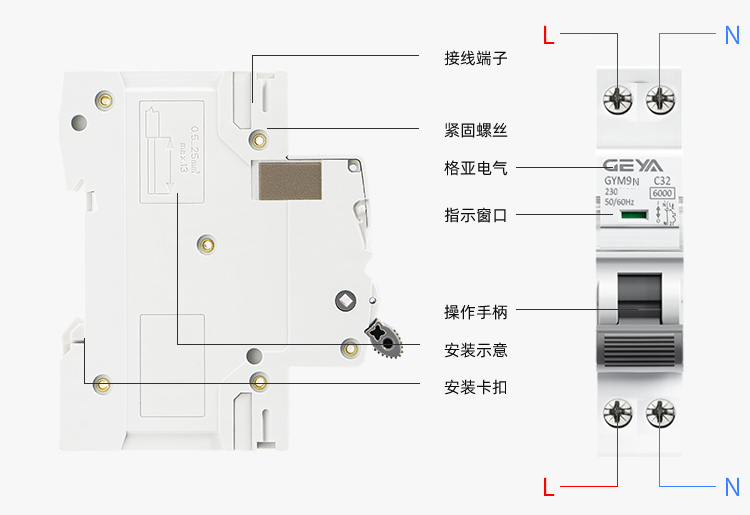

4、触头机构与指示清晰

- 采用银合金触点与优化灭弧系统，分断迅速。机械状态指示窗设计直观，可清晰辨

识“接通”或“断开”位置，便于操作与检修确认。

5、中性线全程保护与管理

- 1P+N结构在分合闸时均对中性线进行联动控制，提供的线路隔离，增强了操

作与维护时的安全性，同时兼顾了经济性与空间效率。

GYM9N型小型断路器产品特点：

1、紧凑机身：单宽度仅18mm，节约安装空间

2、接线能力强：可接入0.510mm²导线，适用常见电缆规格

3、分断能力可选：提供3kA、4.5kA、6kA分断等级，满足不同场景保护要求

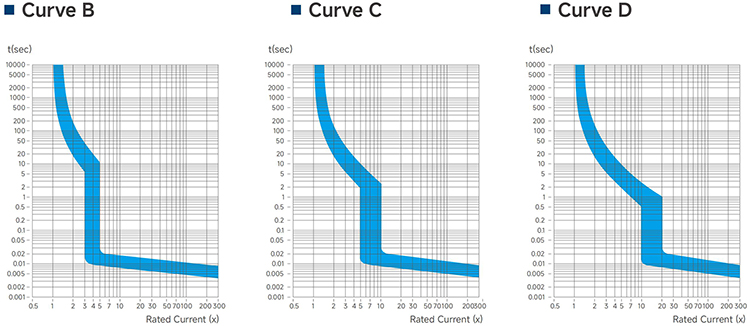

4、脱扣特性齐全：具备B、C、D型脱扣曲线，适配阻性、一般感性及高冲击电流负载

5、操作寿命长：机械寿命达20000次，电气寿命4000次

6、连接顺序合理：先接通N线，后断开N线，提升操作安全性

7、绝缘性能可靠：额定绝缘电压500V，冲击耐受电压4kV

8、防护等级：外壳防护等级IP20，防止较大固体异物进入

GYM9N型小型断路器产品应用：

适用于工商业配电、办公楼、高层住宅、民用建筑等场所的照明、插座及小型设备回

路，为其提供过载与短路保护，保障配电系统与用电设备的安全运行。

GYM9

产品型号

小型断路器

MCB

GYM9N型小型断路器技术参数：

额定电流（In）：1、2、3、4、6、10、16、20、25、32、40A

额定电压（Ue）：230V-

工作频率：50/60Hz

跳闸曲线：B、C、D

分断能力：3/4.5/6kA

Poles：1P+N

机械寿命：20000次

电气寿命：4000次

额定绝缘电压（Ui）：500V

额定脉冲耐受电压（Uimp）：4KV

拧紧力矩：2.0N.m

防护等级：Ip20

GYM9N型小型断路器产品尺寸：

GYM9N型小型断路器温度补偿：

当环境温度不是30℃的基线温度时，参考校正系数如下：

电流校正参数
