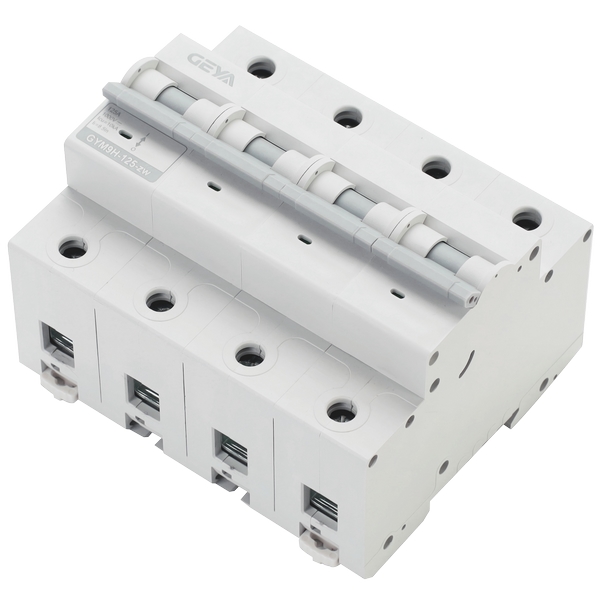

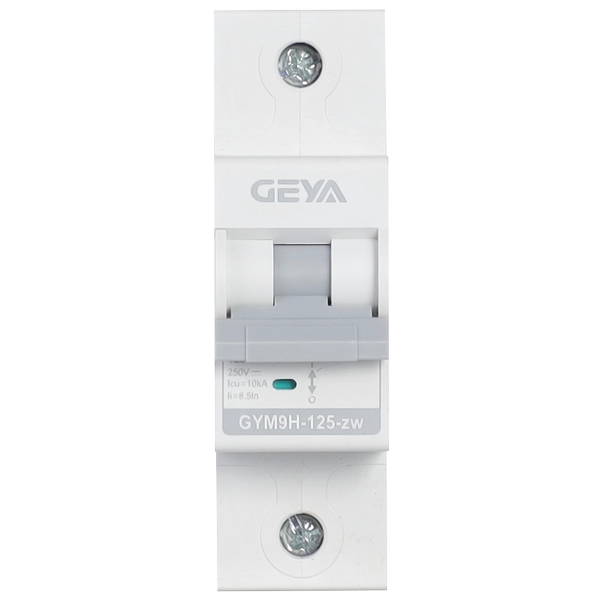

GYM9H-125-ZW型直流款断路器

在通讯、光伏等直流供电系统日益普及的背景下，对电路保护设备的稳定性、安全性

与适用性提出了更高要求。GYM9H-125-ZW型直流断路器正是为满足这些需求而设计，

它结合了实用的保护功能、便捷的操作特性和广泛的适用性，为直流系统的安全运行提

供了一份保障。

GYM9H-125-ZW型直流款断路器产品优势：

1、适用性广：覆盖高达1000V的直流电压与125A的电流范围，满足多种直流应用场景

的需求。

2、安全可靠：具备过载和短路双重保护功能，有助于维护线路和设备安全。

3、使用便捷：的触点位置指示和宽范围的接线能力，简化了安装、操作与日常维护

工作。

4、设计环保：产品符合环保相关指令要求。

GYM9H-125-ZW型直流款断路器产品特点：

1、环保材料：产品生产符合RoHS 2.0环保指令要求。

2、接线便利：支持截面积0.5 mm²至25 mm²的导线连接，安装适应性好。

3、状态可视：配备触点位置指示器，可清晰判断断路器“通”或“断”状态，便于操作

与故障排查。

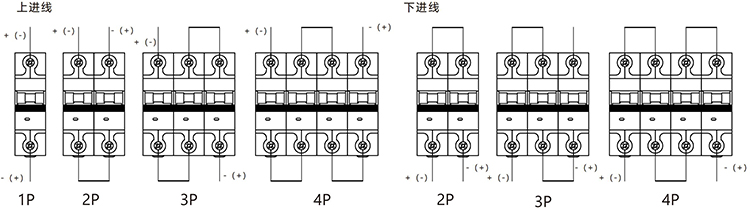

4、安装简便：接线时无需区分电源正负方向，简化了安装流程。

GYM9H-125-ZW型直流款断路器产品应用：

本产品主要应用于需要直流配电与保护的场合，例如：

1、通讯基站、数据中心等通讯基础设施的直流电源系统。

2、光伏发电系统中的直流侧线路保护。

3、其他符合其电压、电流参数的工业直流用电环境。

GYM9H-125

产品型号

小型断路器

GYM9H-125-ZW型直流款断路器技术参数：

额定电流(ln)：63.80.100.125A

额定电压(Ue)：1P250VDC2P:500VDC;3P:750VDC;4P:1000VDC

额定绝缘电压(Ui)：1000V

Poles：1P、2P、3P、4P

脱扣曲线：B.C.D

分断能力：10kA

机械寿命：20000次

电气寿命：1500次

拧紧力距：2.0Nm

防护等级：IP20

安装方式：TH35-7.5型标准导轨

GYM9H-125-ZW型直流款断路器温度补偿：

当环境温度不是基准温度30度时，参考修正系数如下：

电流修正系数

GYM9H-125-ZW型直流款断路器产品尺寸：

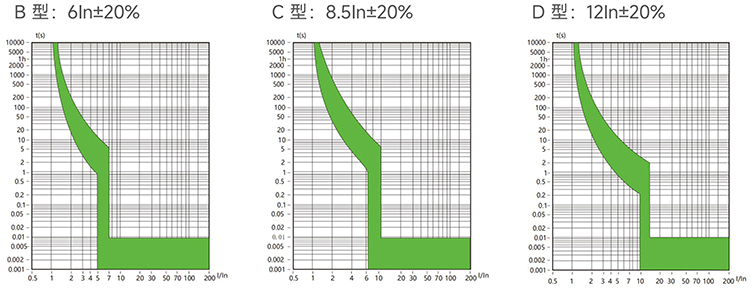

GYM9H-125-ZW型直流款断路器脱扣曲线：

GYM9H-125-ZW型直流款断路器脱扣特性：
