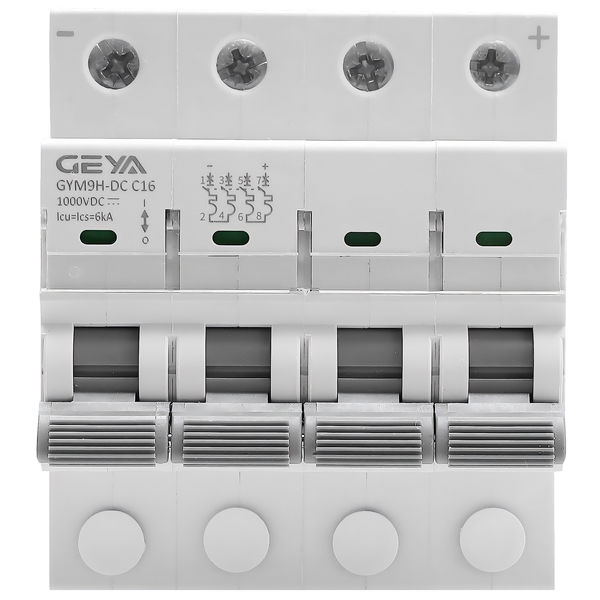

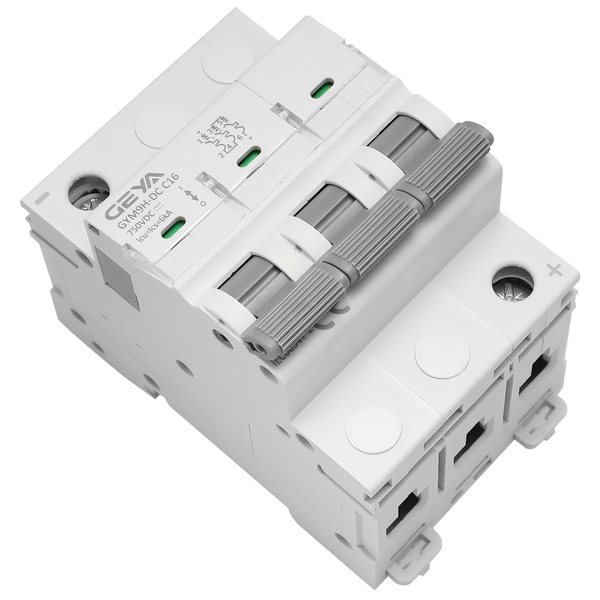

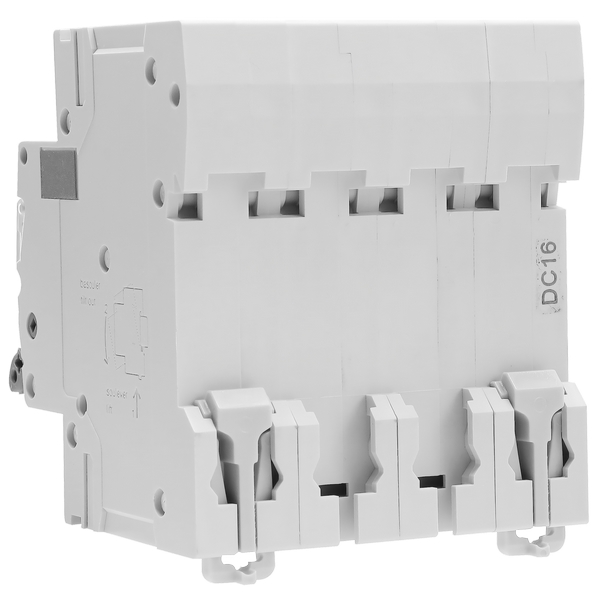

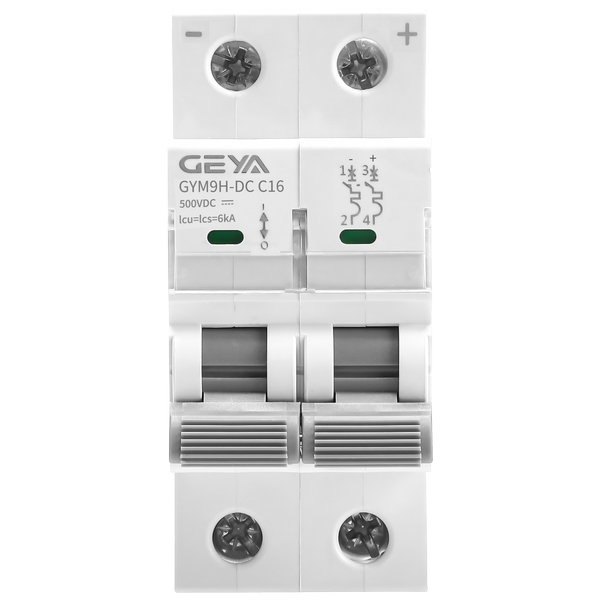

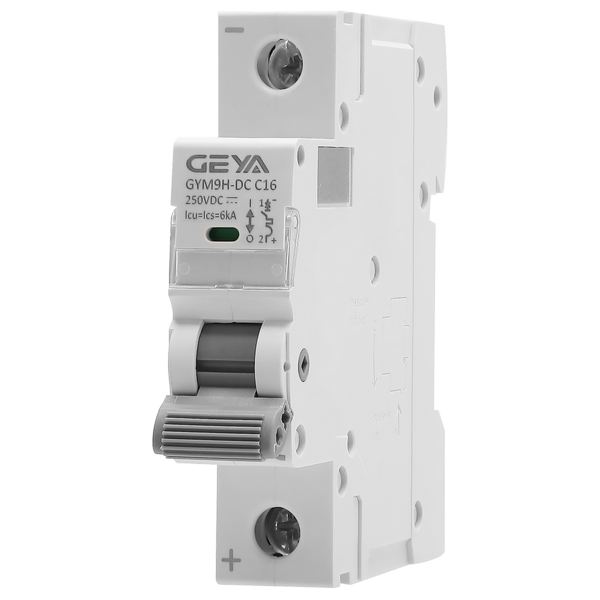

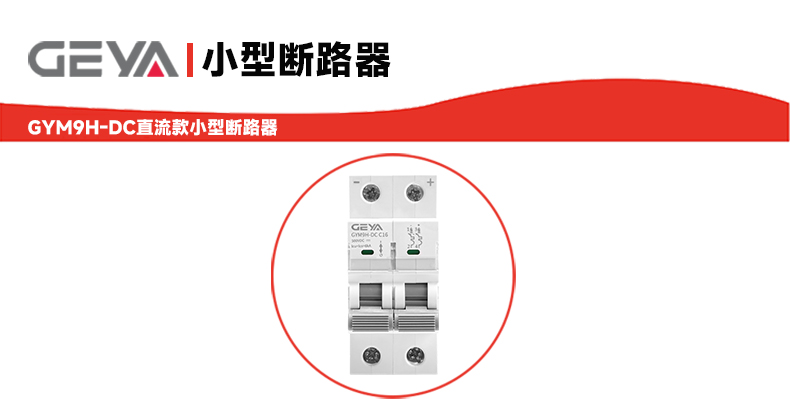

GYM9H-DC直流款小型断路器

在直流配电系统中，可靠的保护与灵活的配置至关重要。GYM9H-DC断路器针对直

流特性开发，具备良好的分断能力与电气寿命，可适配多种直流电压等级与负载类型，

有助于提升直流配电系统的安全性与可维护性。

GYM9H-DC直流款小型断路器产品优势：

1、可靠保护：具备6kA的分断能力，可有效切断短路故障。

2、适应性强：适用于通信电源、光伏发电等直流环境，覆盖1-63A电流范围。

3、使用寿命长：机械寿命达20000次，电气寿命4000次，耐用性良好。

4、安装便捷：支持1-4P灵活选型，配合汇流排接线设计，减少安装复杂度。

5、安全合规：防护等级达IP20，绝缘电压500V，使用更安心。

GYM9H-DC直流款小型断路器产品特点：

1、宽电压覆盖：支持1P 250VDC至4P 1000VDC的额定电压，适配多种直流系统架构。

2、双汇流排接线：便于安装与汇流连接，提升接线效率与整洁度。

3、透明标记设计：便于查看与标识线路信息，利于日常维护与检修。

4、触头位置指示：清晰显示通断状态，操作安全直观。

5、接线能力强：可接入导线截面范围为0.5-25mm²，适用常见线规。

6、多种脱扣特性：提供B、C两种脱扣曲线，可匹配不同性质的负载需求。

GYM9H-DC直流款小型断路器产品应用：

主要适用于：

1、通信基站直流配电系统

2、光伏发电直流侧保护

3、其他需要直流线路保护与控制的工业及电力场合

GYM9H

产品型号

小型断路器

MCB

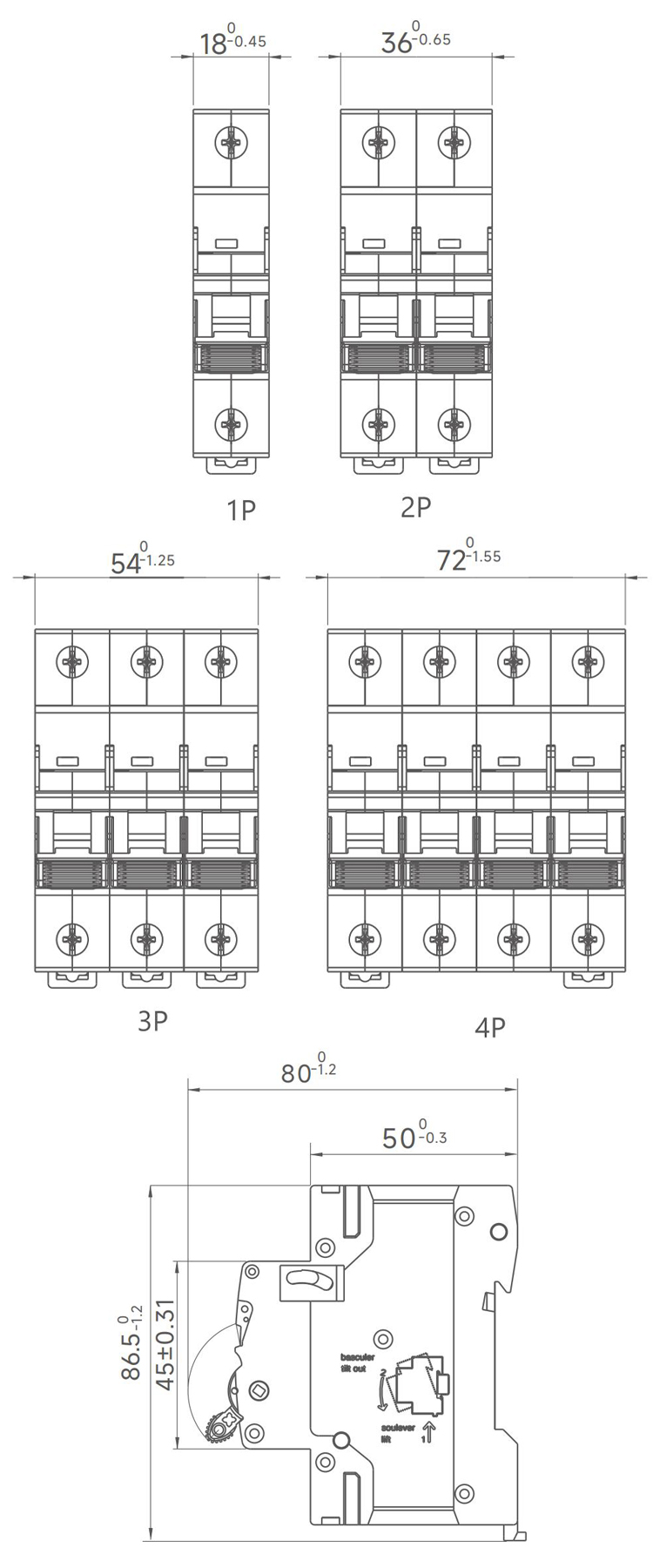

GYM9H-DC直流款小型断路器技术参数：

额定电流（In）：1-63A

额定电压（Ue）：1P：250VDC；

                            2P：500VDC；

                            3P：750VDC；

                            4P：1000VDC

脱扣特性：B型、C型

额定绝缘电压（Ui）：500V

分断能力：6kA

Poles：1P、2P、3P、4P

机械寿命：20000次

电气寿命：4000次

紧固力矩：2.0 N·m

防护等级：IP20

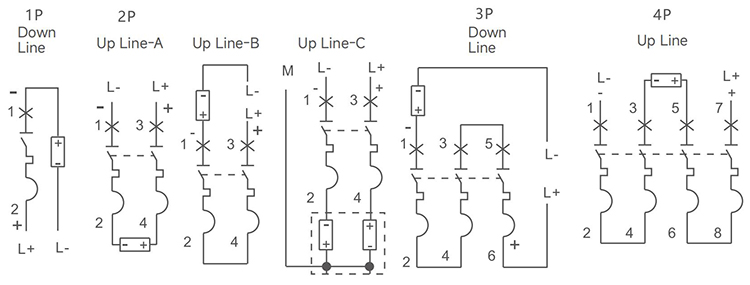

GYM9H-DC直流款小型断路器产品接线：

备注：

1  L+：正，L-：负；

2  +：正小型断路器，-：负小型断路器；

3  ：负载；

4  ：直流电源通常采用“L-”接地线，正负双供电系统的中性采用“M”接地线；

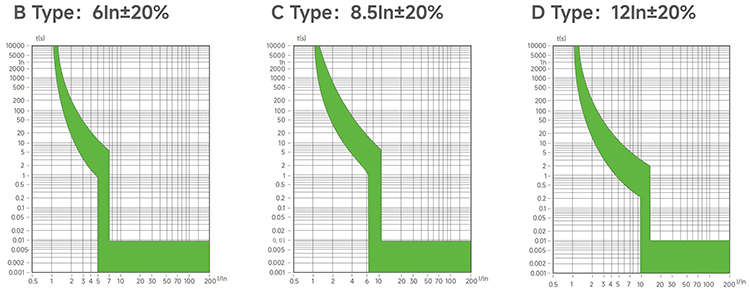

GYM9H-DC直流款小型断路器脱扣曲线：

GYM9H-DC直流款小型断路器脱扣特性：

t≥1h(In≤63)

t≥2h(63<In≤125)

t≥1h(In≤63)

t≥2h(63<In≤125)

1s<t<120s

当环境温度并非30℃基准温度时，参考修正系数如下：

电流修正系数
