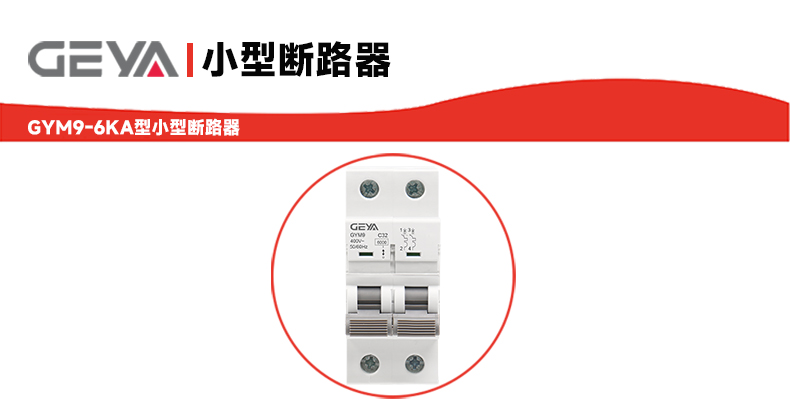

GYM9-6KA交流小型断路器

该断路器具备稳定的保护性能与广泛的应用适应性，适用于多种电气安装场合。其设

计符合RoHS 2.0环保要求，结构紧凑，安装便捷，并具备良好的电气与机械耐久性，可

满足日常配电与控制的需求。

GYM9-6KA型小型断路器产品优势：

1、提供过载及短路双重保护，安全性高

2、适用电流范围宽，涵盖1A至63A多种规格

3、分断能力达6kA/10kA，响应可靠

4、机械寿命达20000次，电气寿命10000次，耐用性良好

5、支持B、C、D三种脱扣特性，适配不同负载类型

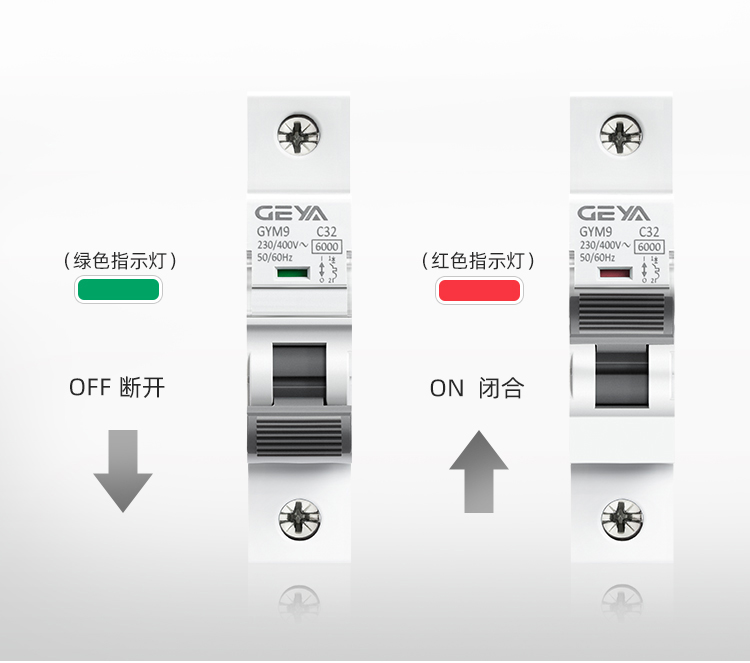

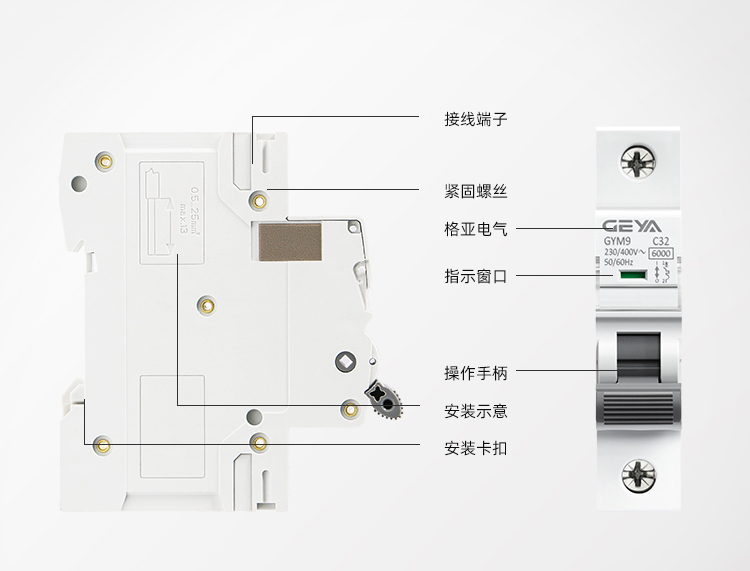

6、具备双汇流排连接、透明标识窗、触点位置指示等实用设计

GYM9-6KA型小型断路器产品特点：

1、符合RoHS 2.0环保指令

2、额定绝缘电压500V，额定冲击耐受电压4kV

3、Poles：1P、2P、3P、4P可选

4、导轨安装（TH35-7.5），接线范围支持0.5–25mm²导线

5、防护等级IP20，内置透明标识窗，便于识别与管理

6、紧固力矩2.0N·m，连接稳定可靠

GYM9-6KA型小型断路器产品应用：

适用于工业场所、商业楼宇、高层住宅及各类民用建筑中的配电箱、控制柜等，为照

明、插座、电机及一般用电设备提供线路保护与控制功能。

GYM9

产品型号

H:10KA

无H：6KA

小型断路器

MCB

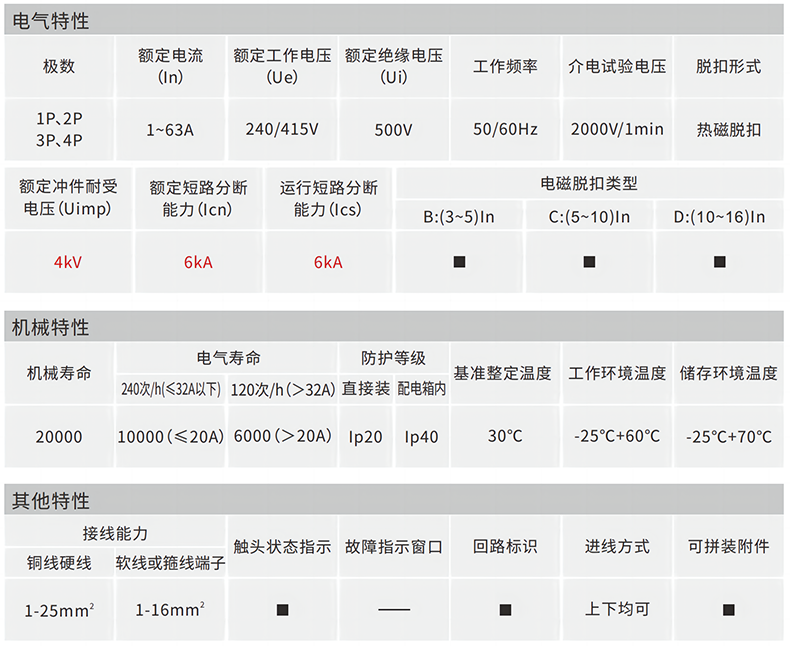

GYM9-6KA型小型断路器技术参数：

额定电流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

额定电压（Ue）：240/415V~；230/400V~

额定绝缘电压（Ui）：500V

额定脉冲耐受：4kA

Poles：1P、2P、3P、4P

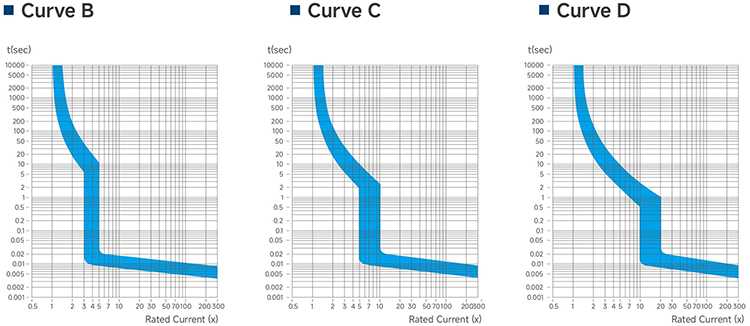

跳闸曲线：B、C、D

工作频率：50/60Hz

分断能力：6kA、10kA

机械寿命：20000次

电气寿命：10000次

拧紧力矩：2.0N.m

防护等级：IP20

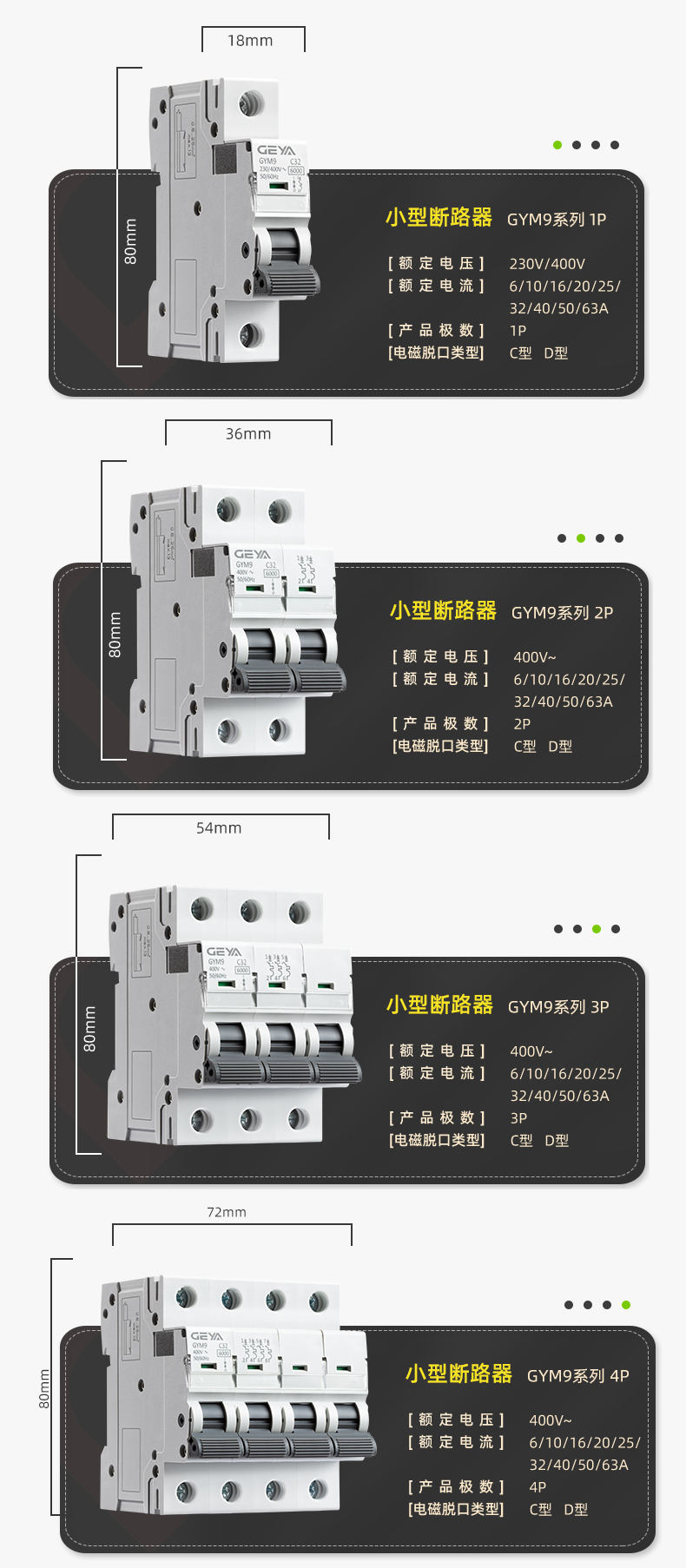

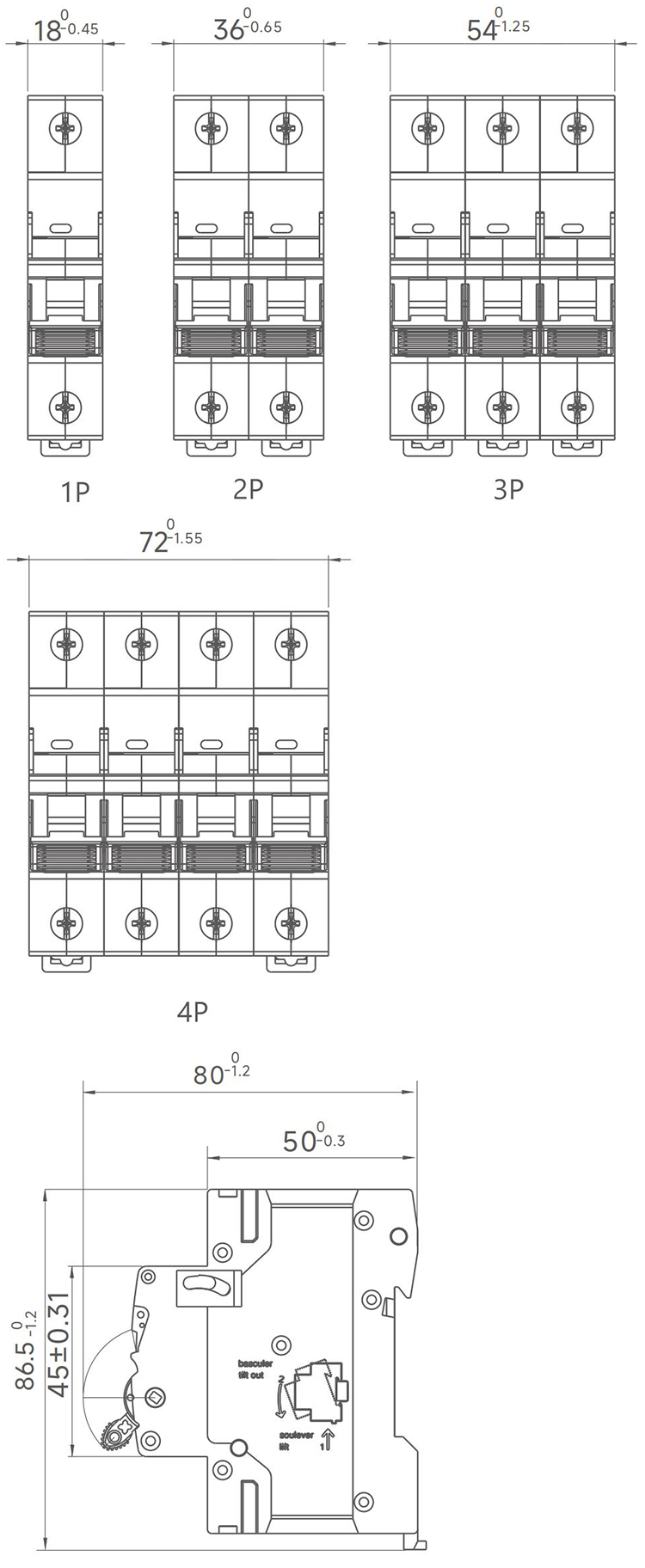

GYM9-6KA型小型断路器产品尺寸：

GYM9-6KA型小型断路器温度补偿：

当环境温度不是30℃的基线温度时，参考校正系数如下：

电流校正系数
