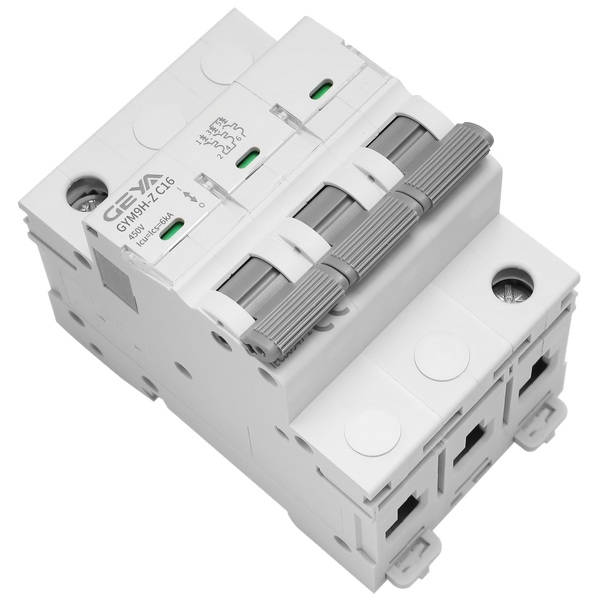

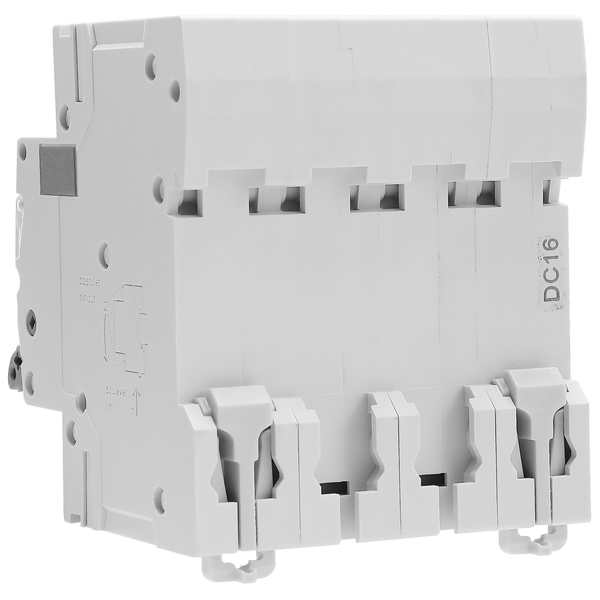

GYM9H-Z C16型小型断路器

GYM9H-Z C16型小型断路器是一款性能可靠、应用广泛的电路保护装置。其设计符

合RoHS 2.0环保指令，具备清晰的标识和状态指示功能，接线能力宽泛，安装维护便

捷，适用于多种需要对线路进行过载和短路保护的场合。

GYM9H-Z C16型小型断路器产品优势：

1、安全可靠：提供稳定的过载与短路保护，用电安全。

2、设计实用：采用双汇流排接线设计，连接可靠；透明标识窗与触点位置指示，工作状

态一目了然。

3、适用性强：接线容量范围宽（0.5-25mm²），满足不同线径需求；多数、多电流规

格可选，适配多样化的配电方案。

4、环保合规：产品符合RoHS 2.0标准，对环境友好。

GYM9H-Z C16型小型断路器产品特点：

1、保护功能：具备过载保护和短路保护功能。

2、指示功能：配备透明标识窗，便于识别；设有触点位置指示器，可直观显示开关通断

状态。

3、接线设计：采用双汇流排接线方式，连接牢固；可接入25mm²导线，接线能力

强。

4、机械性能：机械寿命20,000次，电气寿命10,000次。

5、安全防护：防护等级为IP20，可防止较大固体异物侵入。

6、安装便捷：建议紧固力矩为2.0 N·m，保障安装稳定性。

GYM9H-Z C16型小型断路器产品应用：

本产品适用范围广泛，常用于工业配电、商业设施、高层建筑以及住宅户内配电箱

中，对照明、插座、设备等线路进行保护和控制，是配电系统中重要的基础保护器件。

GYM9H

产品型号

小型断路器

MCB

GYM9H-Z C16型小型断路器技术参数：

额定电流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

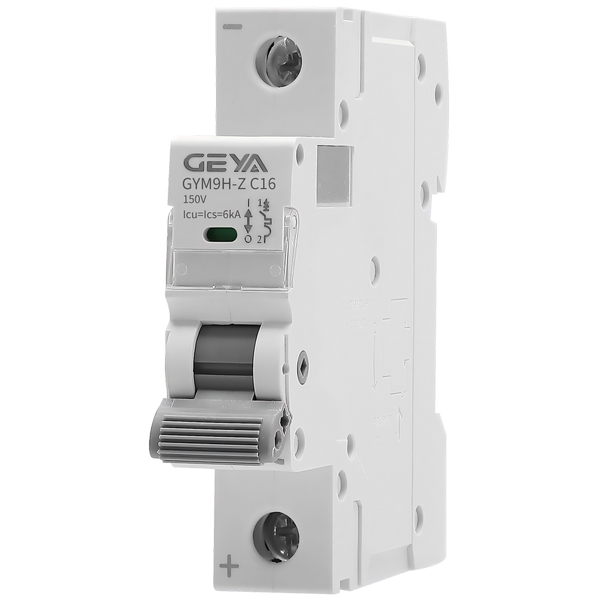

额定电压（Ue）：1P:230/400VAC、150VDC

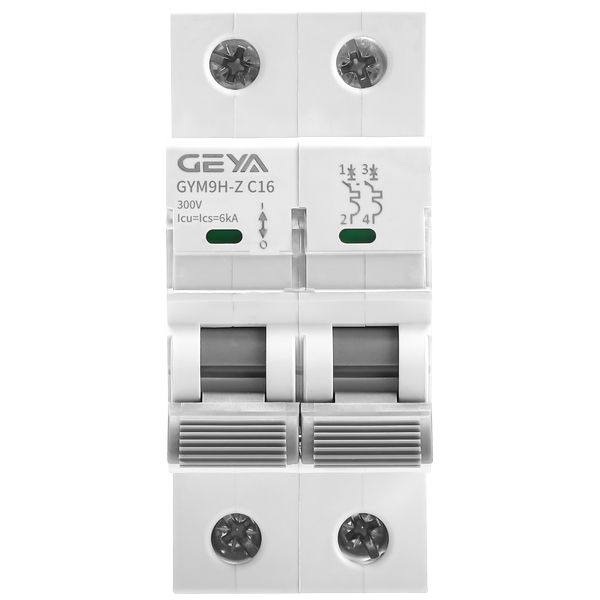

                            2P:230/400VAC、300VDC

                            3P:230/400VAC、450VDC

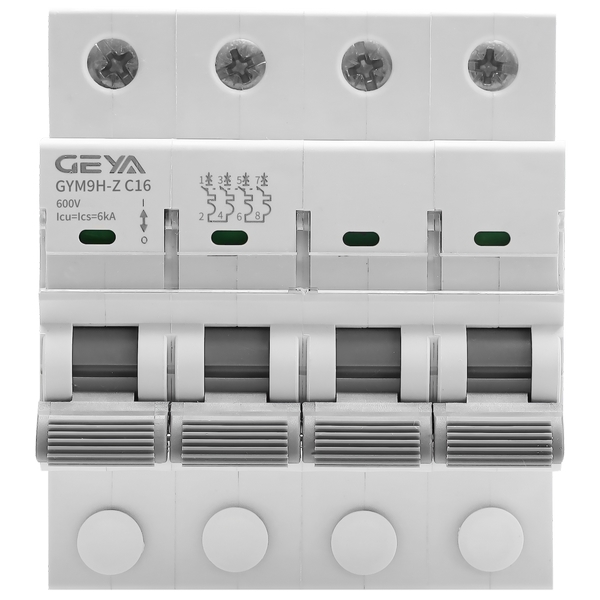

                            4P:230/400VAC、600VDC

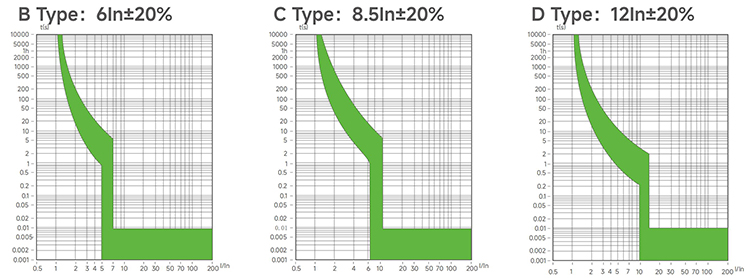

跳闸曲线：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In

分断能力：6kA

额定绝缘电压（Ui）：500V

额定冲击耐受电压（Uimp）：4KV

拧紧力矩：2.0N.m

防护等级：Ip20

Poles：1P、2P、3P、4P

机械寿命：20000次

电气寿命：10000次

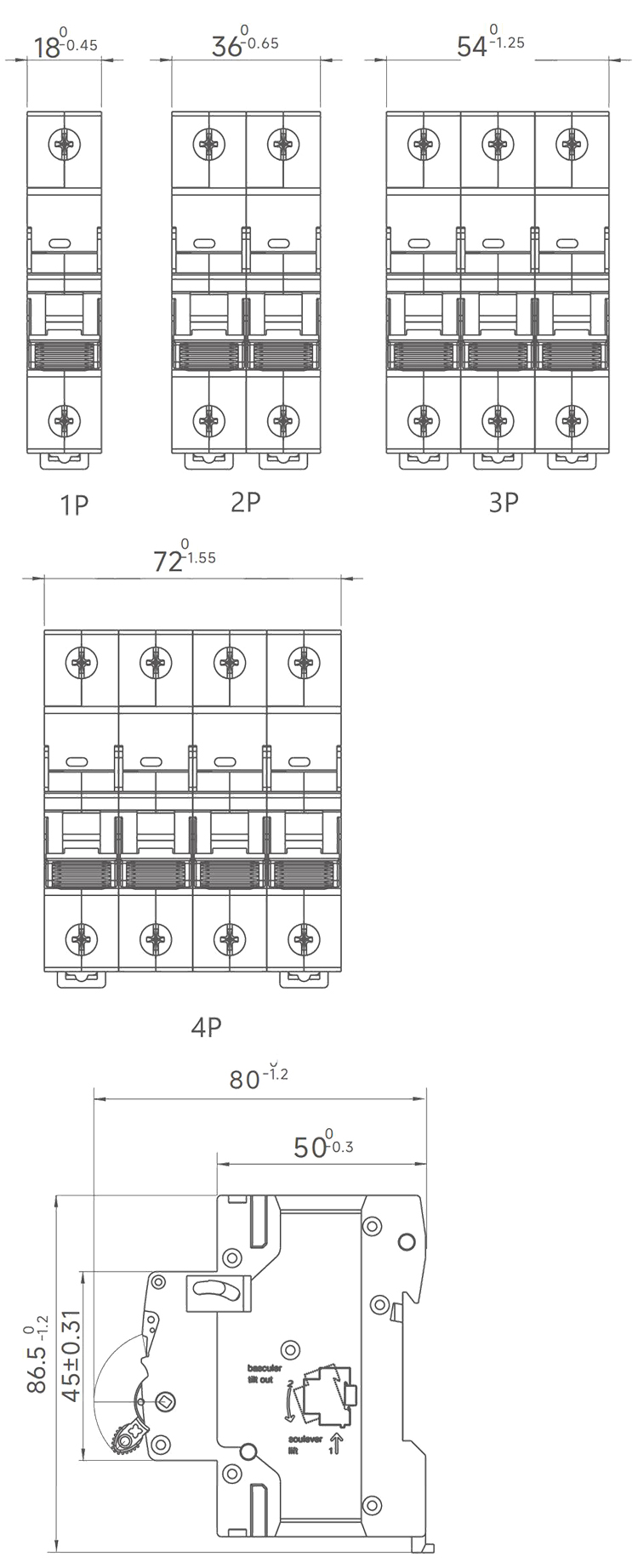

GYM9H-Z C16型小型断路器产品尺寸：

GYM9H-Z C16型小型断路器温度补偿：

当环境温度不是30℃的基线温度时，参考校正系数如下：

电流校正系数
