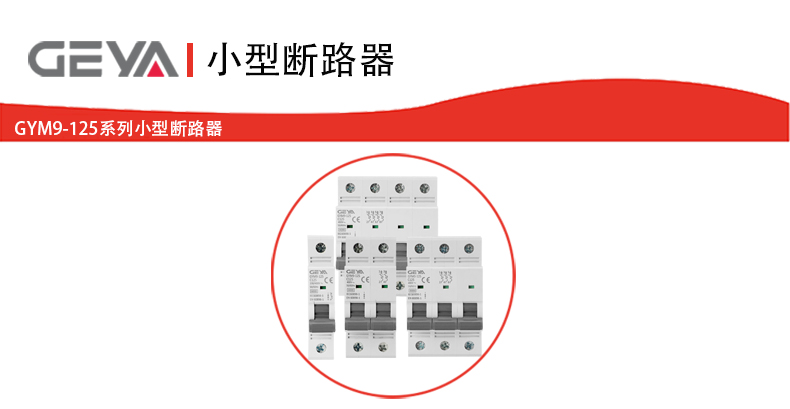

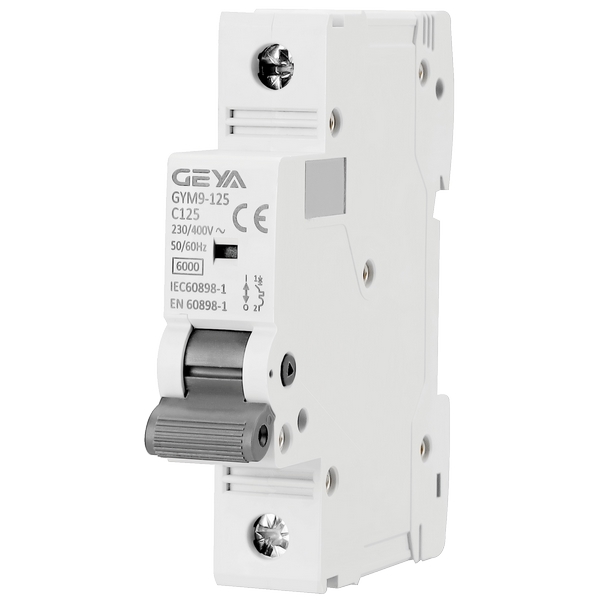

GYM9-125型小型断路器

该断路器具备较宽的额定电流范围与稳定的分断能力，能适应多种负载需求；其结构

设计兼顾安全性与实用性，如清晰的触点位置指示和较大的接线容量，便于安装、识别

与维护，是一款性能可靠、适用范围广的电路保护装置。

GYM9-125型小型断路器产品优势：

1、宽电流覆盖：额定电流从40A至125A，可匹配不同规模的用电需求。

2、安全可靠：具备过载与短路双重保护，分断能力达6kA，有助于限制故障影响。

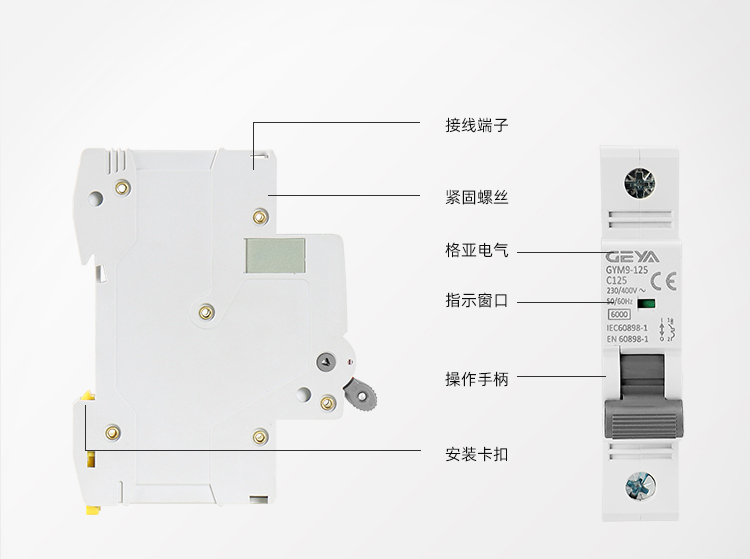

3、使用便捷：支持50mm²导线接线，并设有触点位置指示，安装操作与状态判断

直观方便。

4、耐用性高：机械寿命达20000次，电气寿命为6000次，产品持久稳定。

GYM9-125型小型断路器产品特点：

1、符合标准：满足IEC/EN60898-1、GB10963.1标准要求。

2、保护特性：提供C型、D型两种跳闸曲线，可适应不同性质的负载（如常规用电设备

或电动机等冲击性负载）。

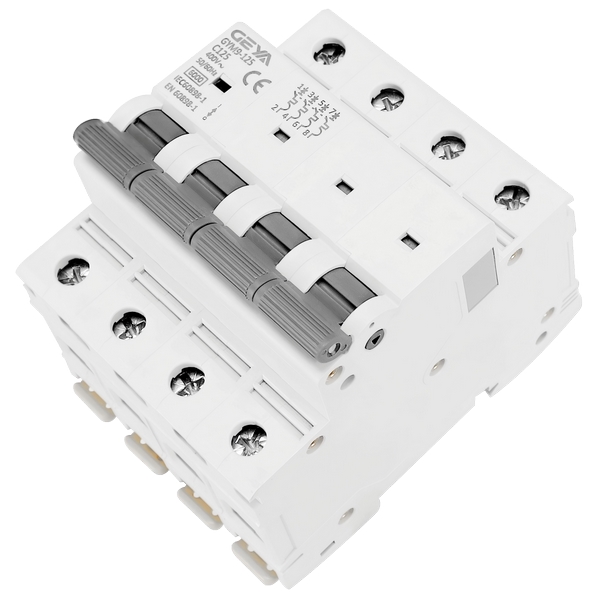

3、结构配置：提供1P、2P、3P、4P多种数选择，适应单相及三相配电回路。

4、电气性能：分断能力为6kA，可有效切断故障电流。

GYM9-125型小型断路器产品应用：

GYM9-125型小型断路器广泛用于各类低压配电系统，包括：

1、工业厂房、生产设备的配电箱

2、商业建筑、办公楼、商场等的照明与动力回路

3、高层住宅、民用建筑的户内配电盘

4、其他需要对电路进行过载、短路保护及隔离操作的场合。

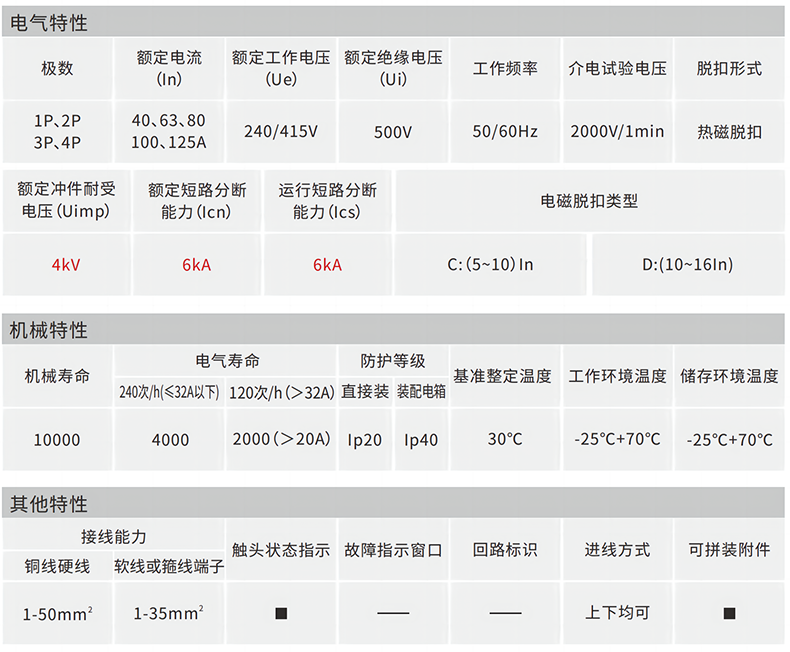

额定电流（In）：40、50、63、80、100、125A

额定电压（Ue）：1P:230/400V~；2P-4P:400V，1P:240/415V~；2P-4P:415V

工作频率：50/60Hz

跳闸曲线：C、D

分断能力：6kA

Poles：1P、2P、3P、4P

机械寿命：20000次

电气寿命：6000次

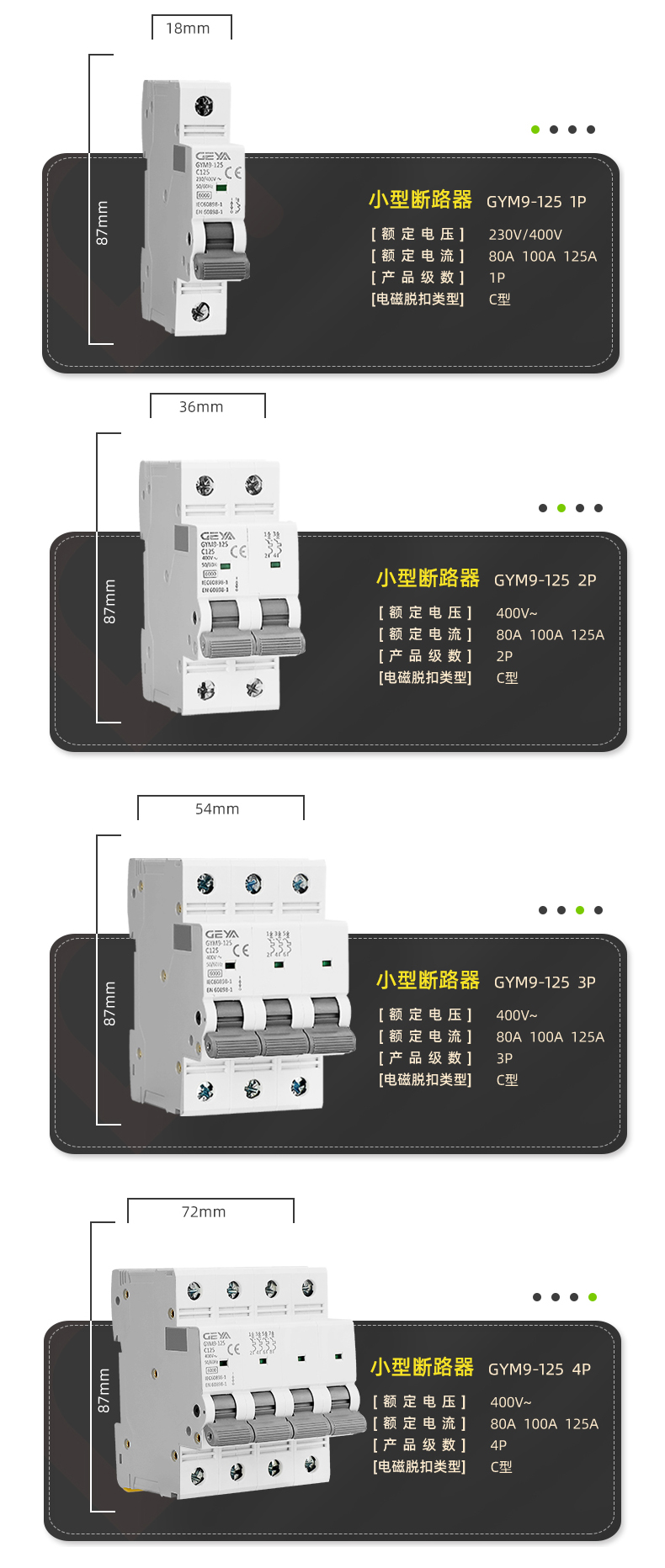

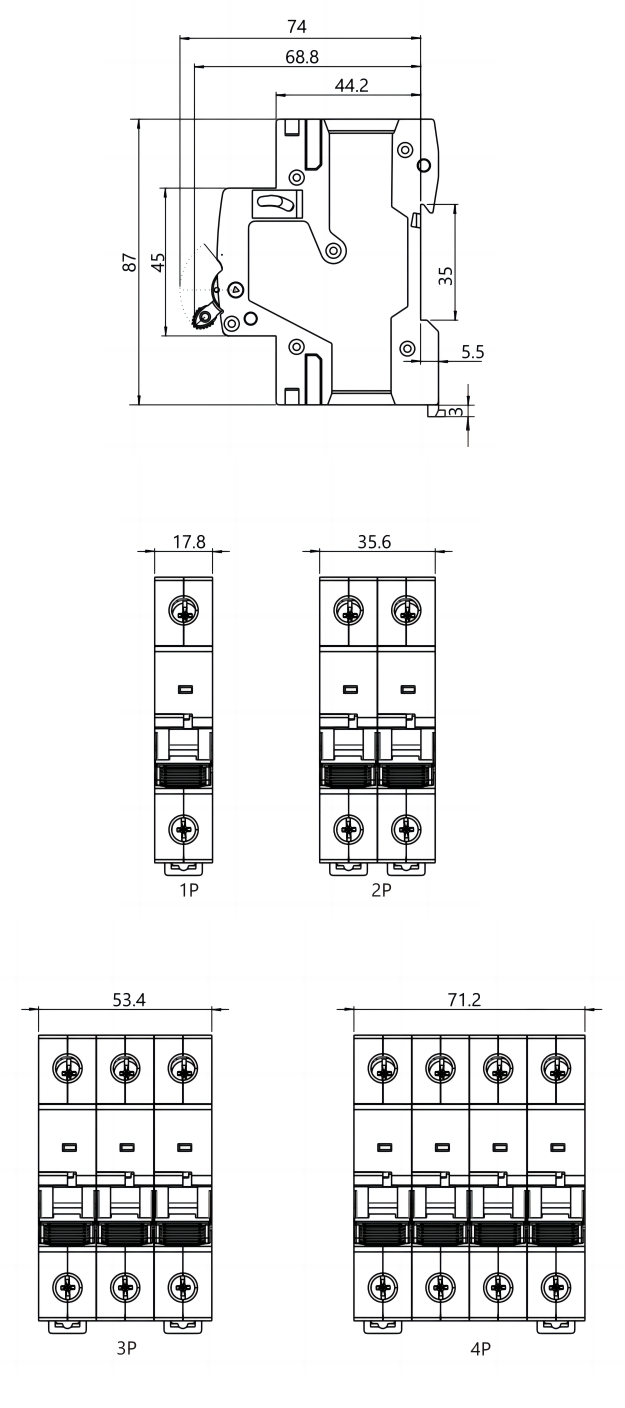

GYM9-125型小型断路器产品尺寸：

GYM9-125型小型断路器温度补偿：

当环境温度不是30℃的基线温度时，参考校正系数如下：

电流校正系数
