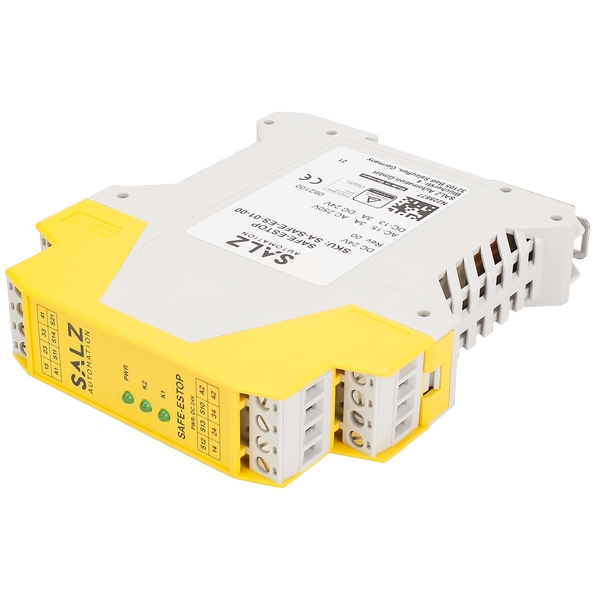

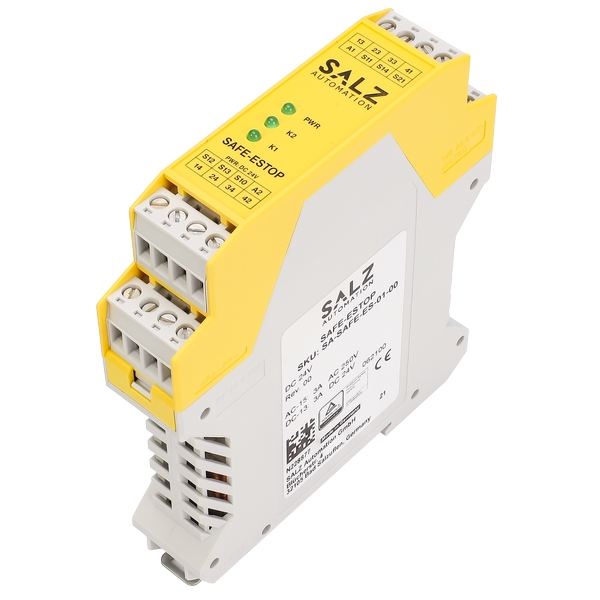

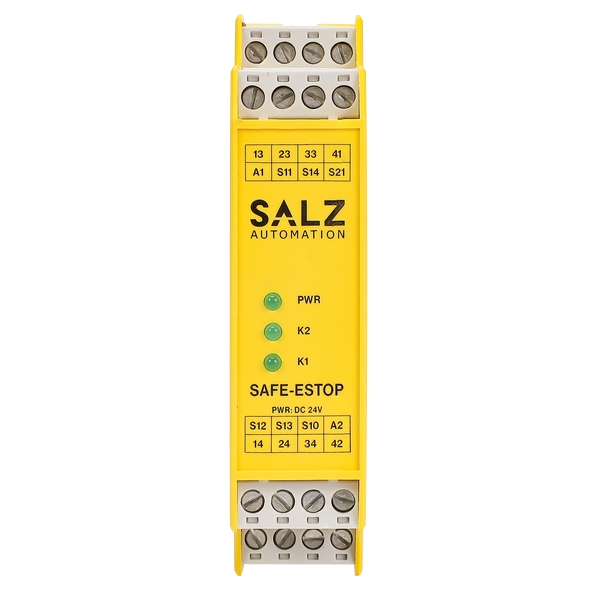

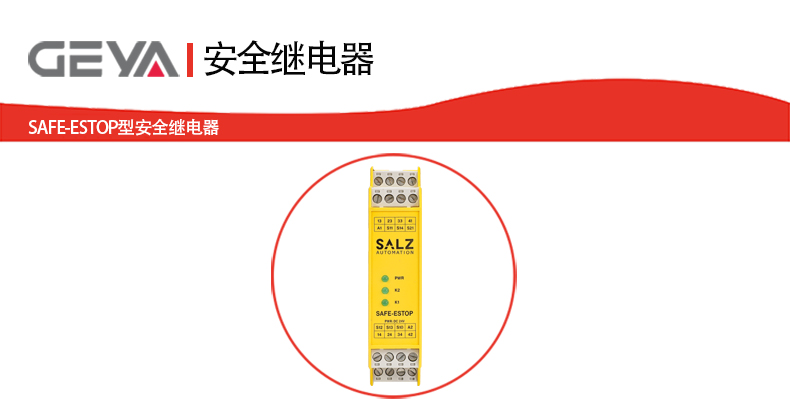

SAFE-ESTOP型安全继电器

SAFE-ESTOP型安全继电器产品特点：

1、3个非延时安全触点

2、1个非延时辅助触点

3、连接：

  3.1紧急停止按钮

  3.2机械安全开关

  3.3非接触式安全开关

  3.4带OSSD输出的安全组件

4、控制：单通道或双通道

5、用于外部接触器或扩展模块的反馈回路

6、输出触点的循环监控

7、LED电源和状态指示灯

8、自动或手动启动

9、短路监控和接地故障监控

10、高达PLe/SILCL3/类别4 (EN ISO 13849-1/EN 62061/EN 61508)

SAFE-ESTOP型安全继电器产品功能：

安全继电器SAFE-ESTOP用于根据EN60204-1，停止类别0监控安全电路，并可用于安

全类别高达类别4，PLe(ENISO 13849-1) 和SILCL 3 (EN 62061, EN 61508)的安全相关应

用。

SAFE-ESTOP型安全继电器产品应用：

根据应用或根据EN ISO 13849-1的风险评估结果，设备必须按照图1-10中所示进行接

线。

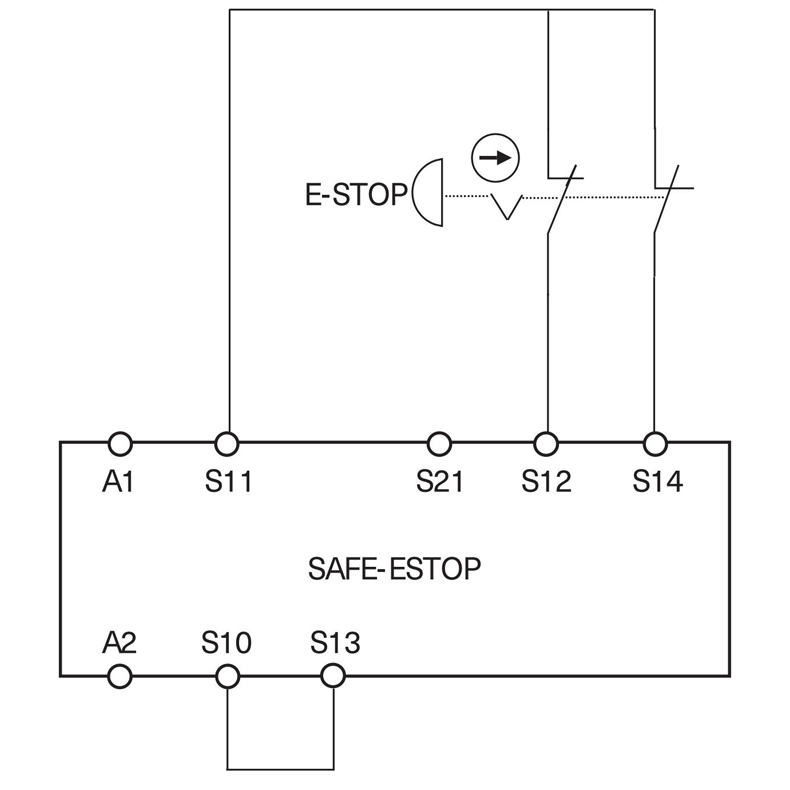

图1：带短路和接地故障监控的双通道急停(PL e/SIL 3，类别 4)

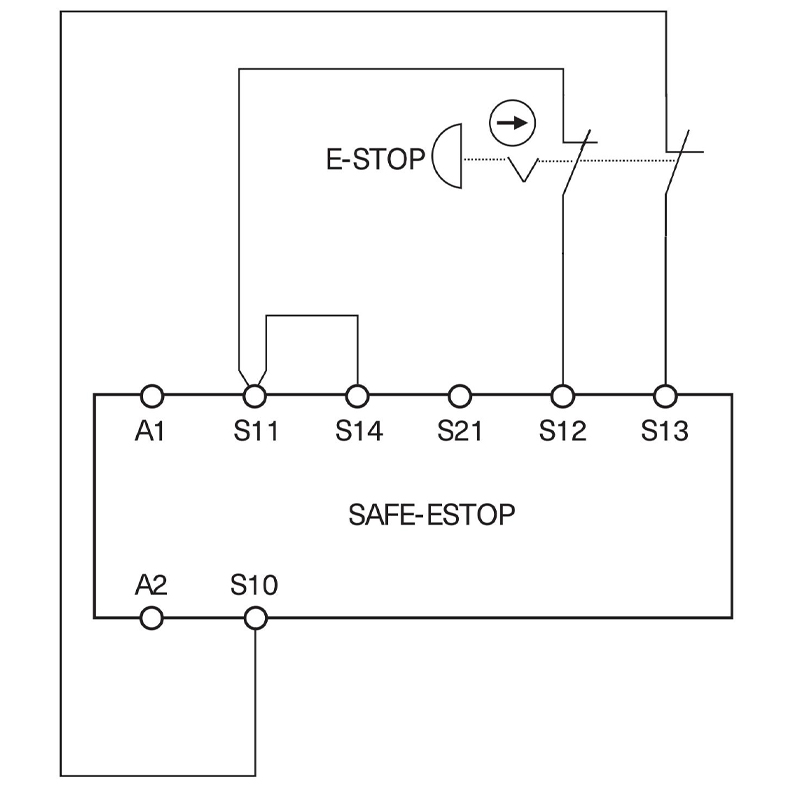

图2：带接地故障监控的双通道急停(PL d/SIL 2，类别3)

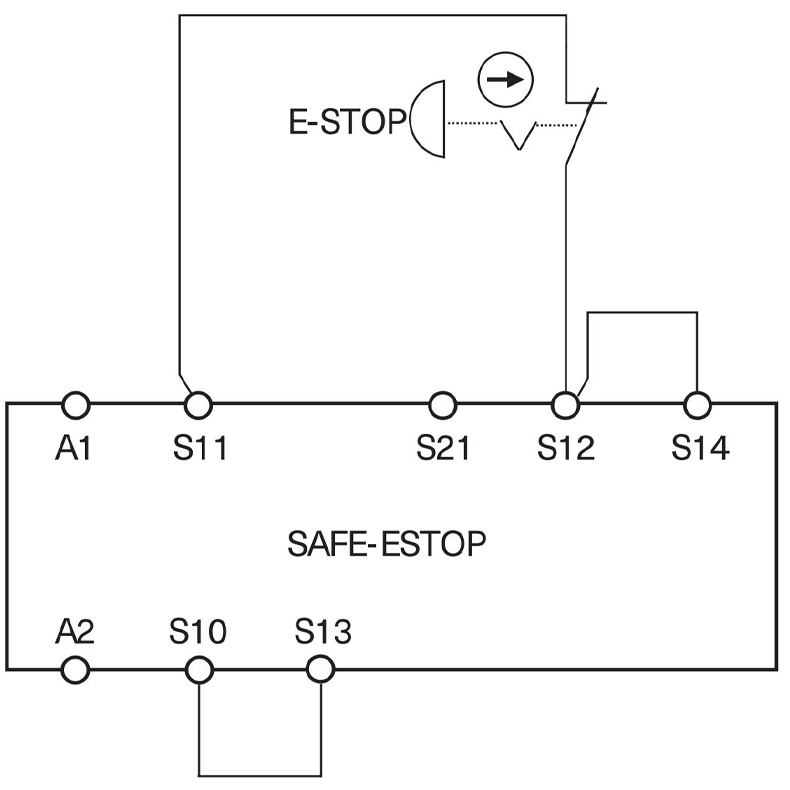

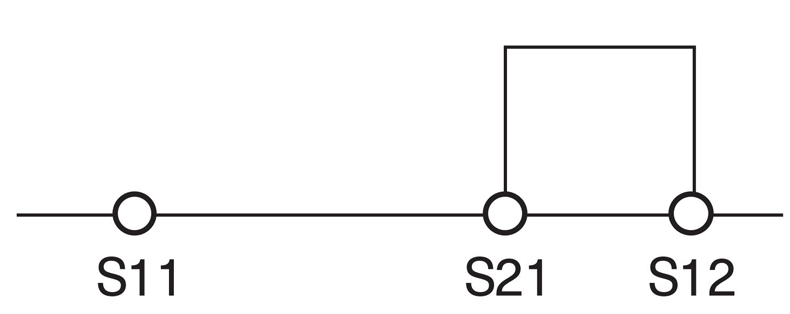

图3：带接地故障监控的单通道急停(PL c/SIL 1，类别1)

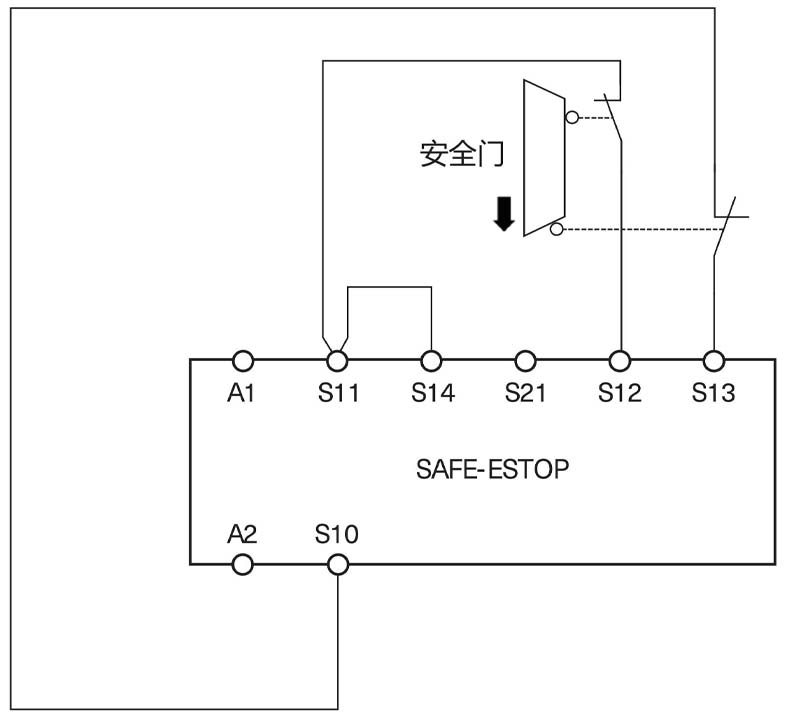

图4：带短路和接地故障监控的双通道安全防护监控(PLe/SIL 3，类别4)

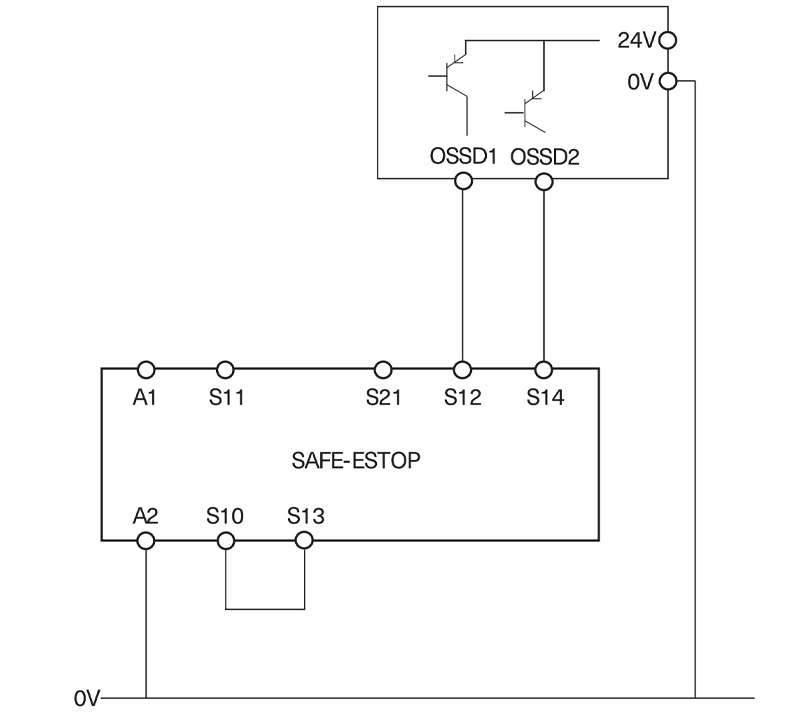

图5：带PNP输出/OSSD输出的双通道急停，带有自己的短路监控(PL e/SIL 3，类

别4)

先决条件：信号发生器满足PL E/SIL 3的要求

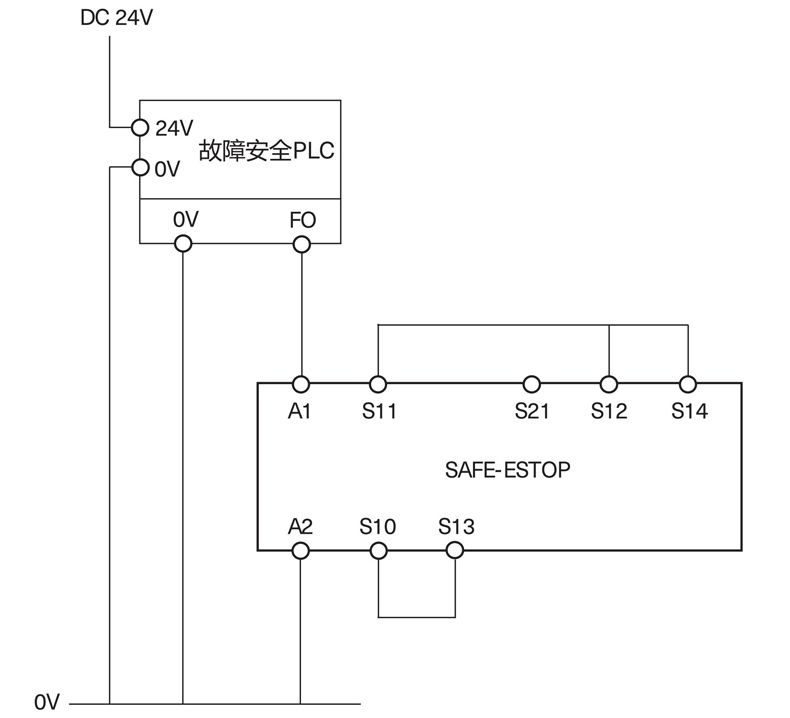

图6：连接到安全PLC ( PL e/SIL 3，类别 4)

先决条件：安全PLC输出满足所需的安全等级，并且可以排除PLC输出和SAFE-ESTOP

之间的短路（例如，电气安装空间内的接线 – 参见EN ISO 13849-2，表 D4）。

对于根据图5和图6的应用 ，需要注意以下几点：

信号发生器和SAFE-ESTOP的接地电位相同。

必须信号发生器发出的任何接通脉冲（光测试）不会导致安全继电器的短暂激活，

因此应基本上被禁用。

SAFE-ESTOP型安全继电器启动行为：

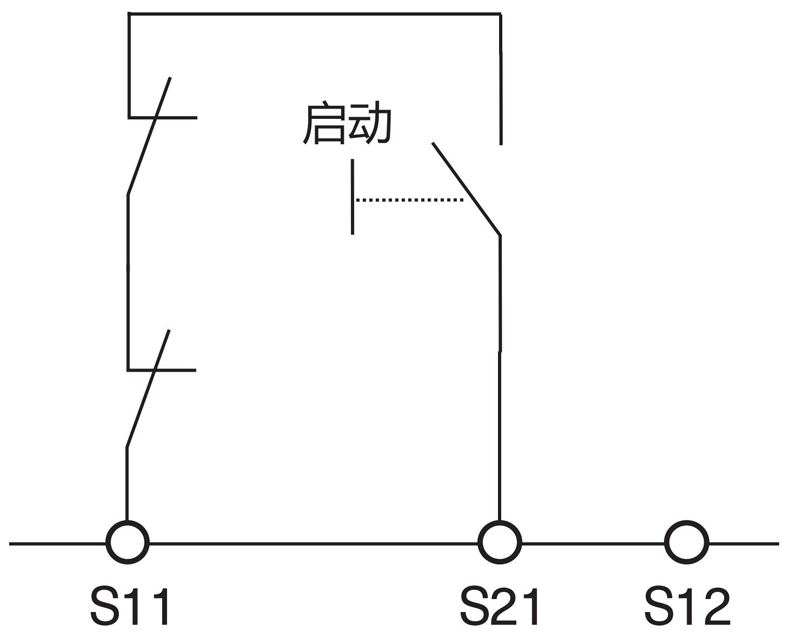

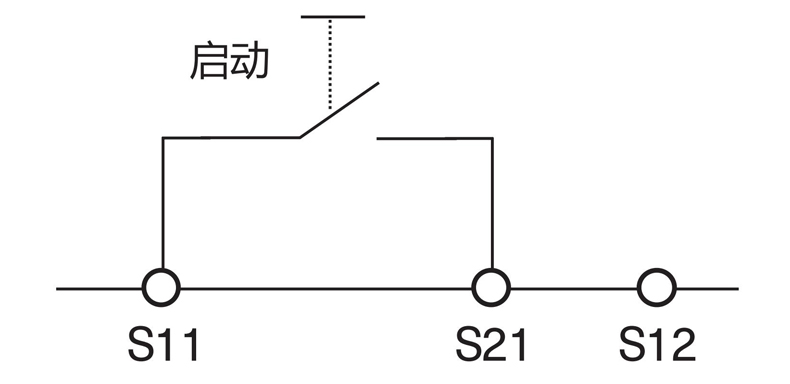

图7：监控手动启动。监控启动按钮在安全开关闭合之前是否已打开

先决条件：电源不得中断

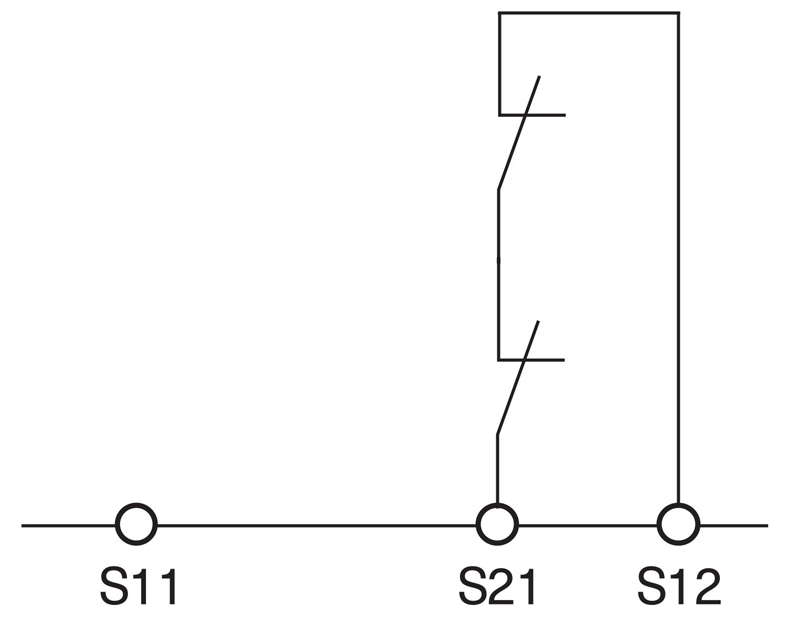

图8：自动启动。闭合S12和S13/S14安全开关时的允许延迟

S12在S13/S14之前：200 ms

S13/S14在S12之前：无限制

警告：安全触点将在通电时立即激活。

SAFE-ESTOP型安全继电器反馈回路：

图9：监控手动启动的反馈回路。反馈回路监控接触器或扩展模块

图10：自动启动的反馈回路。反馈回路监控接触器或扩展模块

SAFE-ESTOP型安全继电器技术参数：
