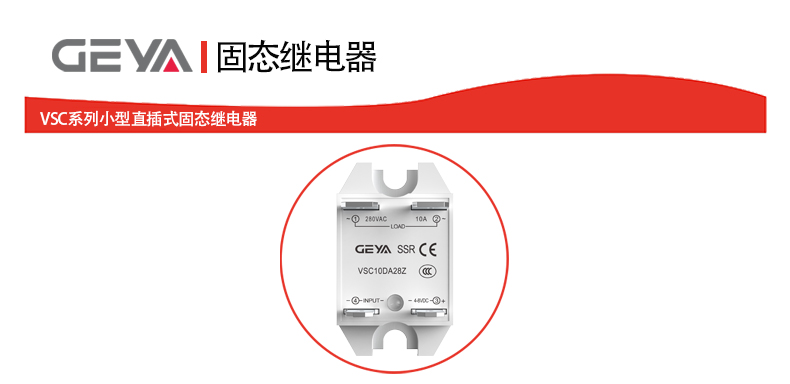

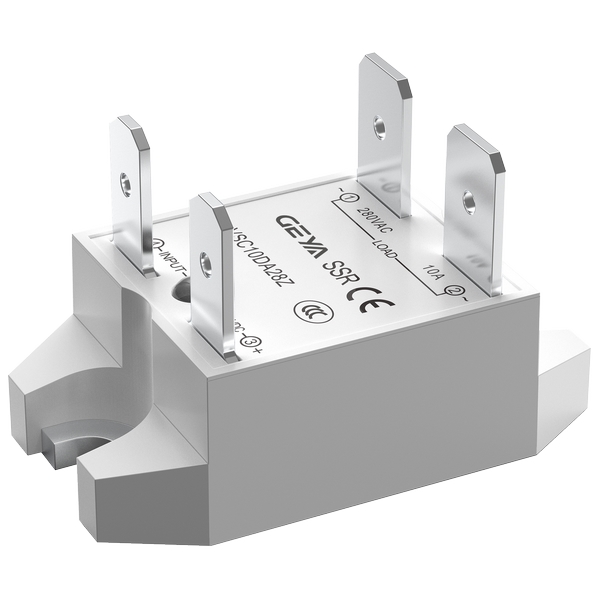

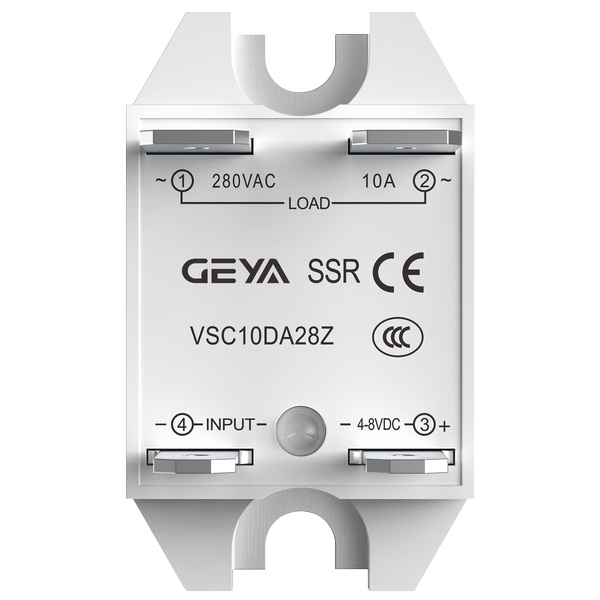

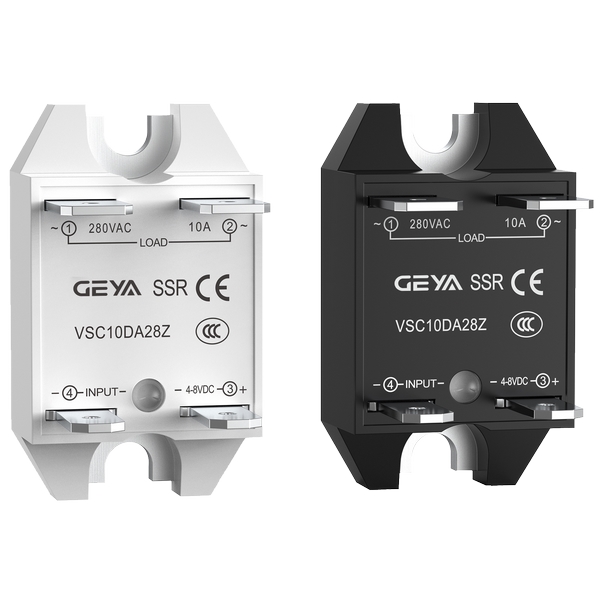

VSC系列单相固态继电器

在工业自动化、精密温控、照明管理等对开关速度、使用寿命、抗干扰性及静音运

行有较高要求的领域，VSC系列凭借其固态继电器的核心优势——无机械磨损、无动作

火花、开关速度快、抗电磁干扰能力强、工作安静可靠，成为替代传统电磁继电器的理

想选择。

VSC系列单相固态继电器产品优势：

VSC系列单相固态继电器集成了现代固态开关技术的核心优点：长寿命（无触点磨损

）、高可靠性（无火花、耐振动）、静音运行（无动作噪音）、快速响应（微秒级开关

速度）以及出色的抗干扰能力。其紧凑的设计便于安装集成，并能与常见的逻辑电平信

号（如TTL、DTL、HTL）良好兼容，仅需微小控制信号即可驱动大电流负载。

VSC系列单相固态继电器产品特点：

1、宽范围电流与电压适配：

- 提供10A、15A和25A三种额定电流规格，工作电压覆盖24-280VAC范围，满足多

种单相负载的功率需求。

2、灵活的导通模式：

- 支持零电压导通（Zero Crossing）或随机瞬时导通（Random Turn-On）两种输

出模式。零电压导通有效减少浪涌电流，保护敏感负载（如白炽灯、加热器）；瞬时导

通则适用于需快速响应的控制场景。

3、便捷的安装与连接：

- 设计注重用户友好性，接线端子清晰直观，安装过程简便高效，有效缩短工程时间

4、状态指示清晰：

- 内置LED输入状态指示灯，直观显示控制信号的通断状态，便于现场安装调试与运

行状态监控。

5、固态技术固有优势：

- 无机械触点，彻底消除电弧、火花及机械磨损；开关动作安静无声，抗电磁干扰（

EMI）能力强，耐冲击振动，适合严苛工业环境。

VSC系列单相固态继电器产品应用：

VSC系列凭借其优异的性能，在众多领域发挥作用：

1、工业自动化与过程控制：

- 应用于数控机械、包装设备、流水线控制、物料输送系统、机器人等自动化设备中

、控制电机、电磁阀、离合器等执行元件，实现快速、可靠的启停和换向。

2、精密温度管理：

- 在电炉、烘箱、注塑机温控、恒温恒湿设备、热处理等系统中，精确控制加热元件

的通断，实现高精度的温度调节与节能运行。

3、高效照明控制：

- 适用于交通信号灯、广告灯箱、建筑景观照明、舞台灯光系统以及需要频繁开关或

调光的室内外照明场合，提供无频闪、长寿命的开关解决方案。

4、仪器设备与领域：

- 用于医疗设备（如消毒柜、理疗仪）、实验室仪器、印刷设备、办公自动化设备（

如大型复印机）、自动消防排烟阀控制等，提供安全、洁净（防爆、防腐蚀）且低干扰

的开关操作。

5、电力调节与配电：

- 在变压器分接头切换、电容器组投切等电力应用场景中发挥作用。

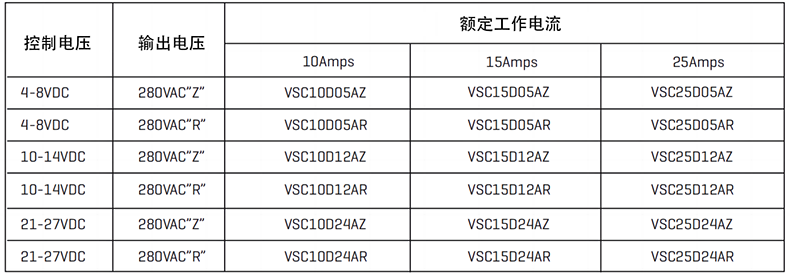

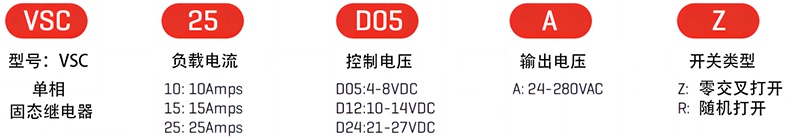

VSC系列单相固态继电器产品选择：

10Amps

4-8VDC

VSC10D05AZ

4-8VDC

10-14VDC

10-14VDC

21-27VDC

21-27VDC

描述

工作电压

(47-63Hz)(Vrms)

负载电流

(Adc)

小负载电流

(mArms)

瞬态过电压

(Vpk)

浪涌电流

(50/60Hz,1Cycle)(Apk)

熔断I²t

（50/60Hz,1/2Cycle）

（A²sce）

小截止状态变化率

（dv/dt）

@额定电压

（V/µsec）

截止状态漏电流

@额定电压（mArms）

结点至外壳的热阻

（Rjc）（°C/W）

通态电压降

@额定电流(Volts)

小功率因数

（在负载下）

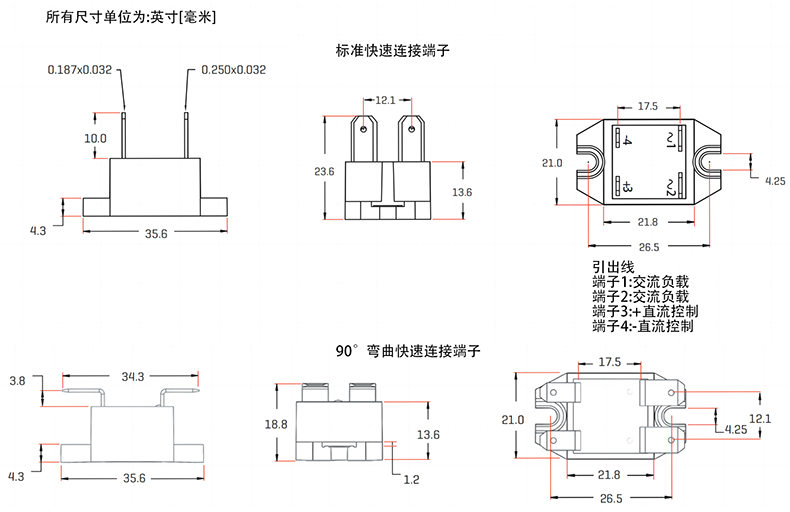

VSC系列单相固态继电器产品尺寸：

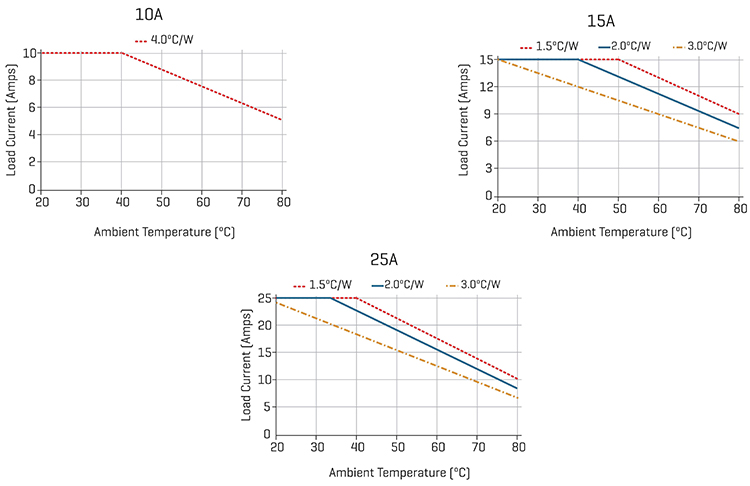

VSC系列单相固态继电器温度曲线：
