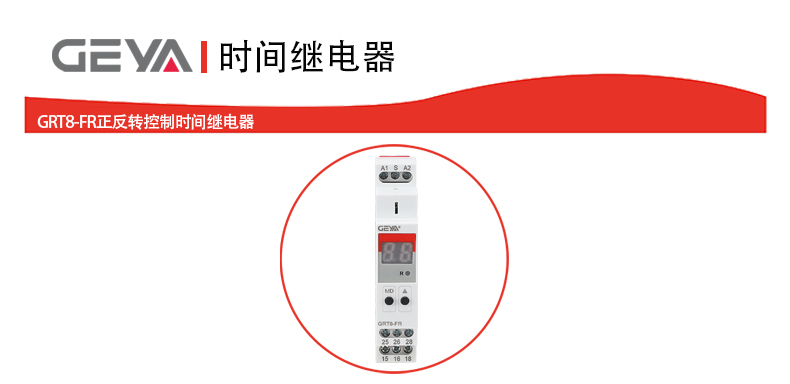

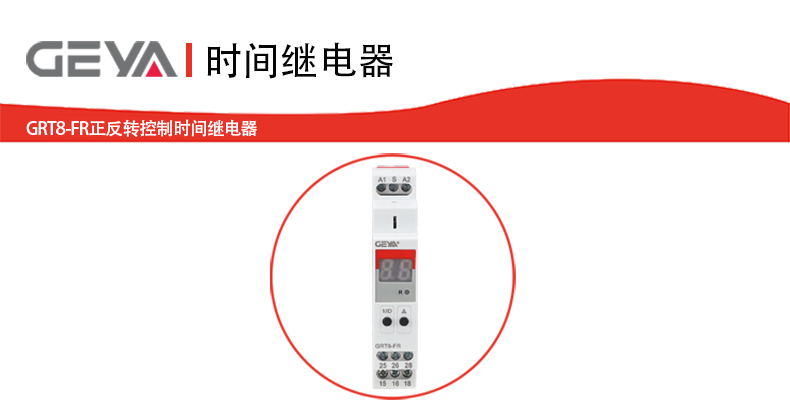

GRT8-FR正反转控制时间继电器

GRT8-FR 正反转控制型时间继电器集高精度时序编程、操作便捷性、超强环境适应

能力与超高空间效率于一身。其独立可调的三段时序、即时的强制停止功能、超宽的延

时与电压范围、直观的状态指示以及微型化设计，共同构成了其在复杂自动化控制任务

中的核心竞争力。

GRT8-FR正反转控制时间继电器产品特点：

1、独立可编程时序控制：

- 核心优势在于可独立、精确地设定正转运行时长、停止间隔时间以及反转运行时

长。用户可根据设备工艺需求自由编程完整的正-停-反工作循环，实现高度定制化的自

动化流程。

2、即时响应强制停止：

- 配备用户友好的强制停止功能。通过外接按钮，操作人员可在任意时刻（无论处

于正转、停止或反转阶段） 立即中断当前动作，提升设备操作的安全性与响应灵

活性，应对突发状况或调试需求。

3、 超宽延时范围，适用性广：

- 提供覆盖范围广的延时设定范围（0.1秒至99天）。这一特性使其能够胜任从瞬间

精准控制到超长周期管理的多样化应用场景，无论是高速分拣还是缓慢的物料处理流程

皆可覆盖。

4、的电源适应性：

- 支持 AC/DC 12V - 240V 超宽工作电压，无需额外配置电源适配模块。这种设计

使其能无缝集成于全球主流电气标准和各种复杂的供电环境中，大大简化安装与库存管

理。

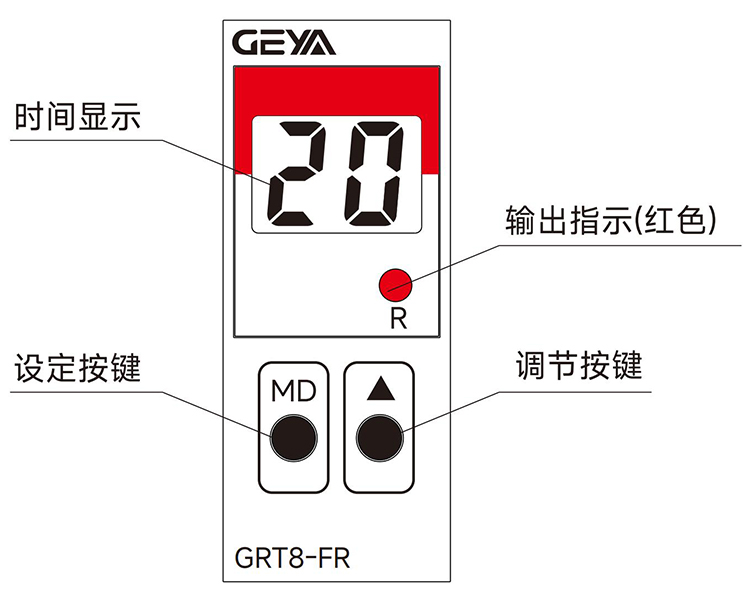

5、直观的状态监控：

- 内置高亮 LED 指示灯，实时、清晰地指示继电器当前的工作状态（正转、停止、

反转或强制停止），便于现场人员快速诊断设备运行状况，提升维护效率。

6. 高度节省空间：

- 采用紧凑型设计，宽度仅18mm，支持标准的35mm DIN 卡轨安装。优化控

制柜内部空间利用率，尤其适用于空间受限的密集安装场合。

GRT8-FR正反转控制时间继电器产品应用：

GRT8-FR 的核心价值在于其强大的正反转时序控制能力，使其广泛应用于需要电机

或执行机构周期性改变运动方向的自动化领域：

1、工业生产线传送系统：

-  精确控制传送带、滚筒线或升降机的正向输送、暂停以及反向回退（如定位纠偏、

物料退回）的时序，实现物料的有序流转与精准定位。

2、自动化往复运动机构：

- 驱动喷涂机械臂、清洗刷、打磨头、锯床、送料装置等设备，按照设定的时间周期

进行前进（正转）- 暂停 - 后退（反转）的往复运动，完成均匀覆盖或加工任务。

3、物料搬运与分拣设备：

- 控制推杆、挡板、转台、分拣臂等执行元件的动作方向与停留时间，实现物件的定

向推送、阻挡、旋转分拣及归位等复杂逻辑。

4、测试台与工装夹具：

- 用于产品寿命测试中模拟正反转工况的循环切换，或控制夹具的夹紧（正转）- 保

持 - 松开（反转） 动作序列。

5、需要方向切换的机械设备：

- 如卷帘门、阀门、搅拌机（特定模式）、小型起重机行走机构等，实现定时自动开

启/关闭、搅拌方向交替或往返移动。

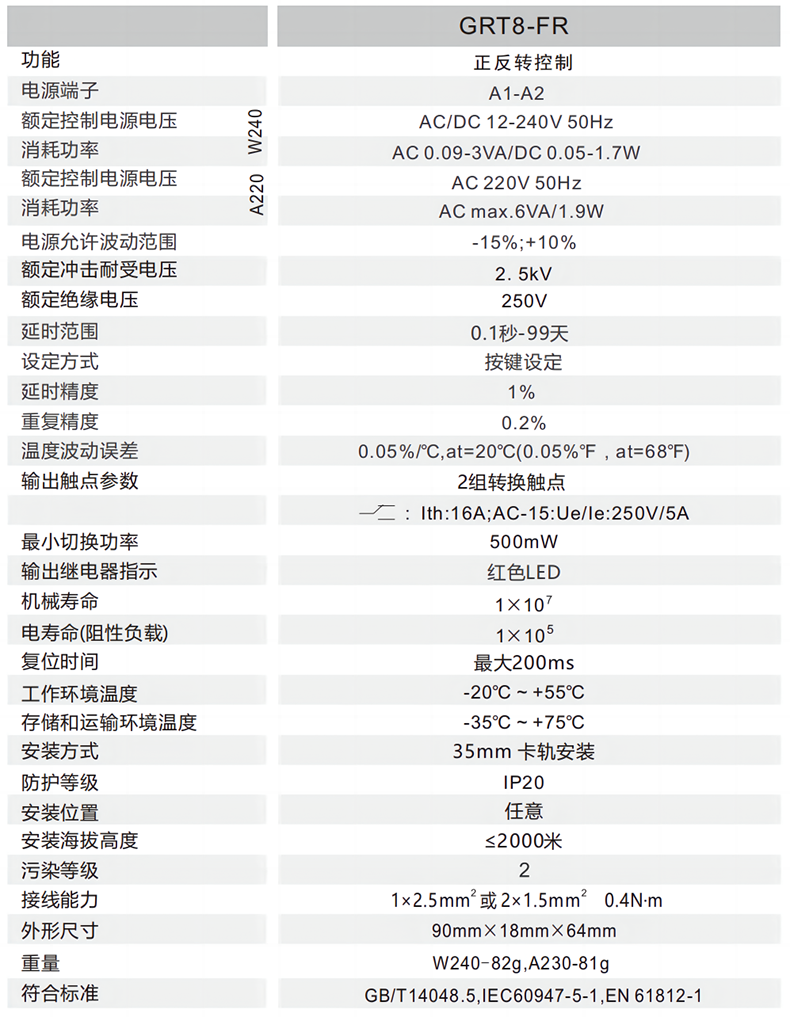

GRT8-FR正反转控制时间继电器技术参数：

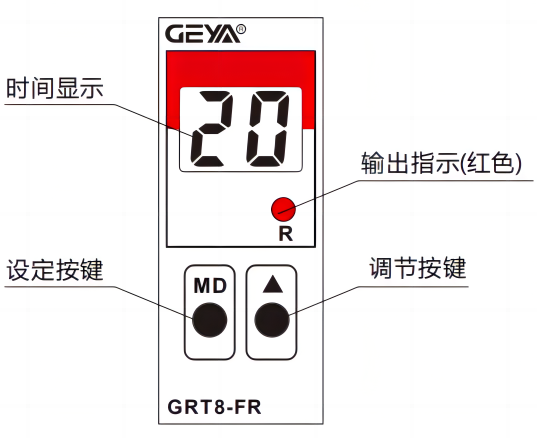

GRT8-FR正反转控制时间继电器设置说明：

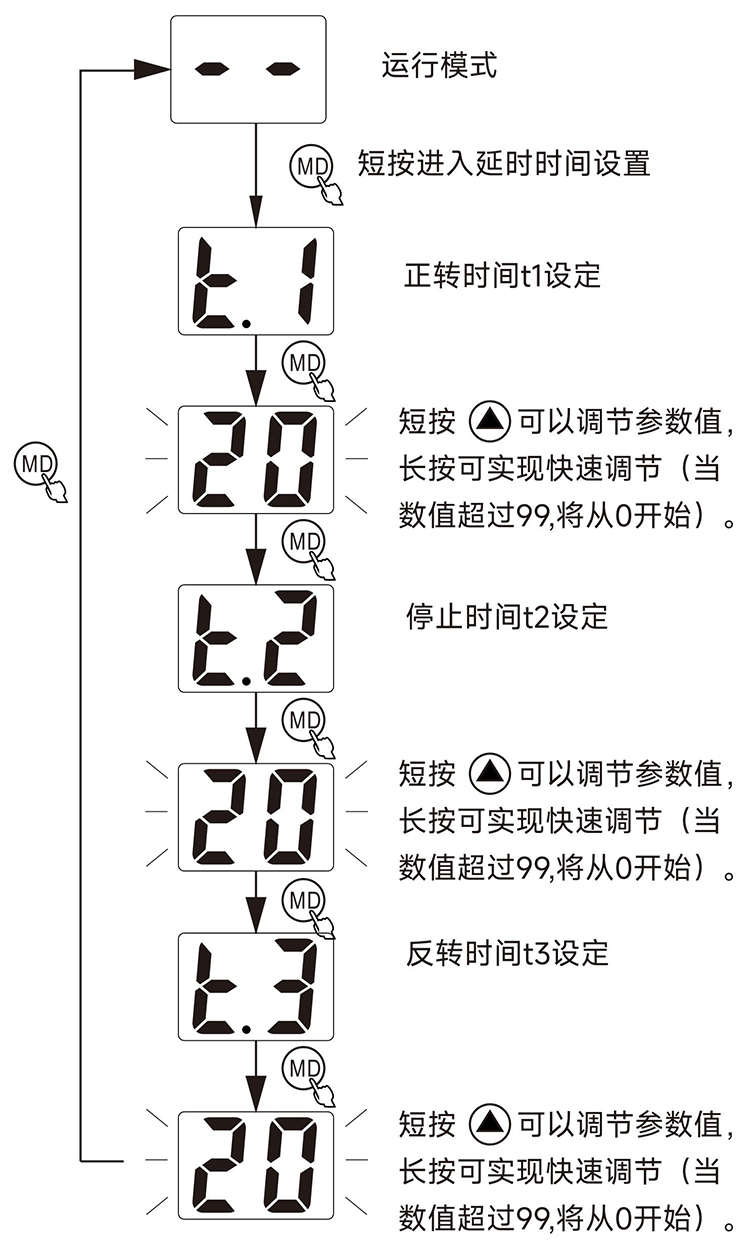

延时设定：

短按  可以进入快速设定延时时间

注意:

按可以调节参数值，长按可实现快速调节,如果60秒内没有操作按键会自动退出设

置模式。

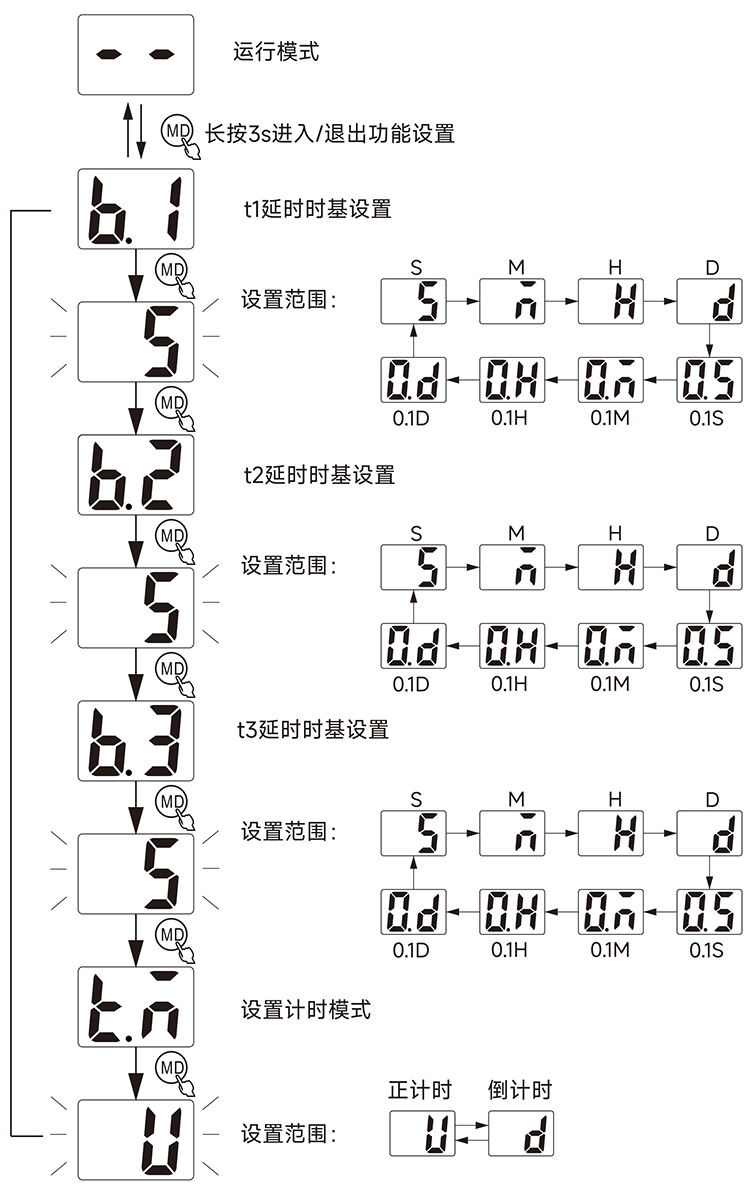

功能设定：

长按3秒后可以进入功能模式参数设定

注意:

按可以调节参数值，长按可实现快速调节,如果60秒内没有操作按键会自动退出设

置模式，在设置模式下，可以按住键3秒退出并保存设置。

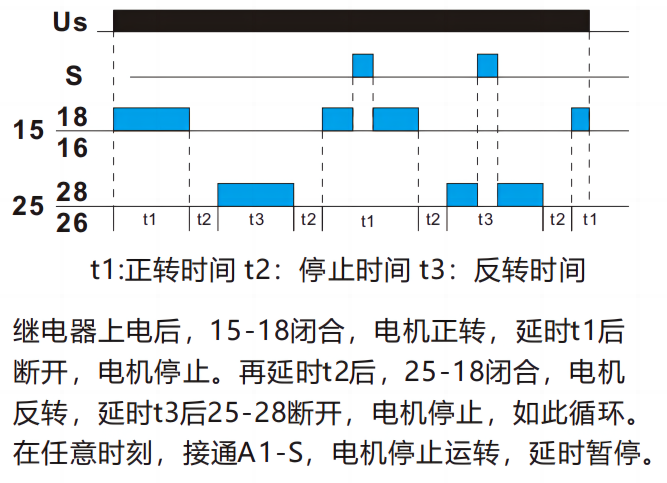

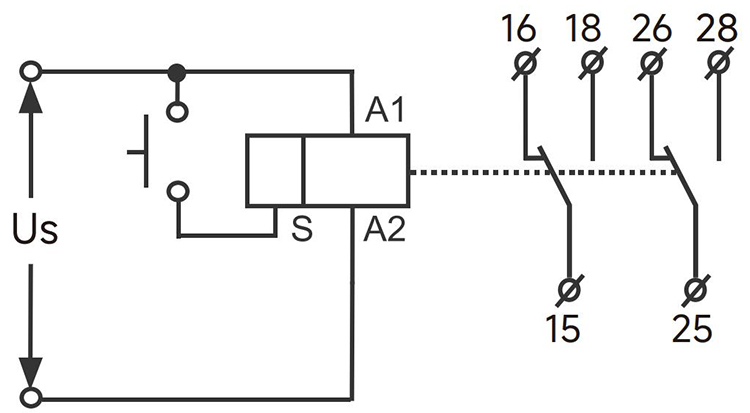

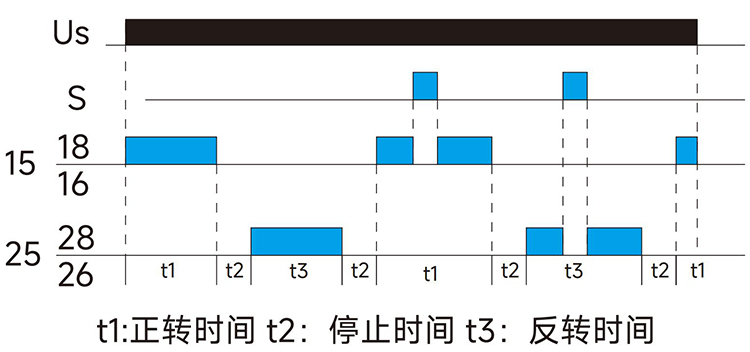

继电器Us上电后，15-18闭合，电机正转，延时t1后断开，电机停止。再延时t2后，

25-18闭合，电机反转，延时t3后25-28断开，电机停止，如此循环。在任意时刻，接

通A1-S，电机停止运转，延时暂停。

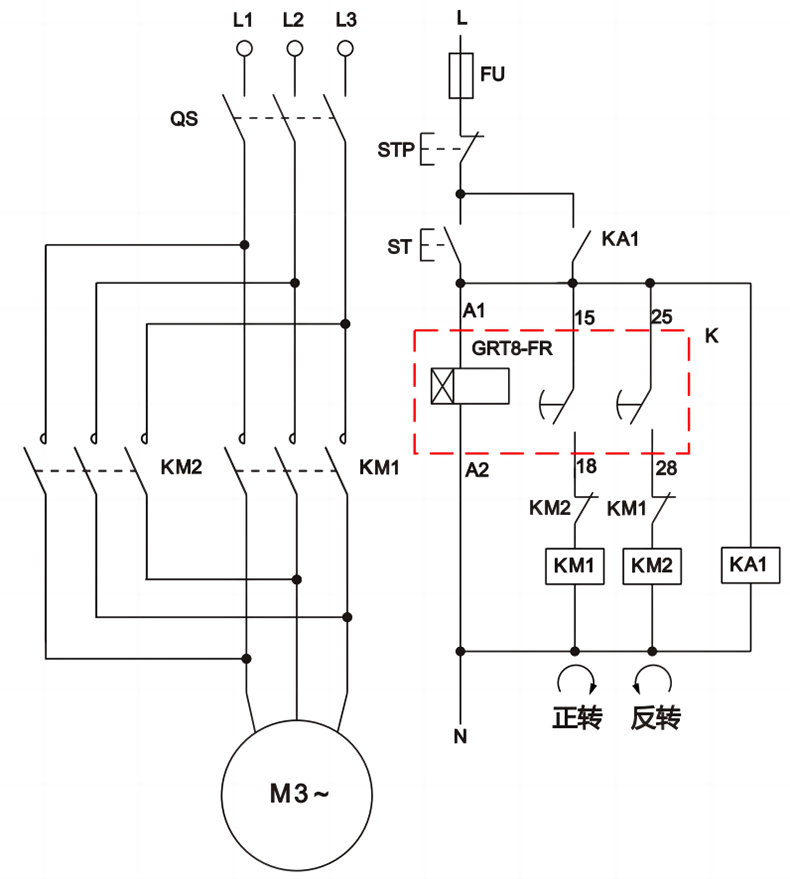

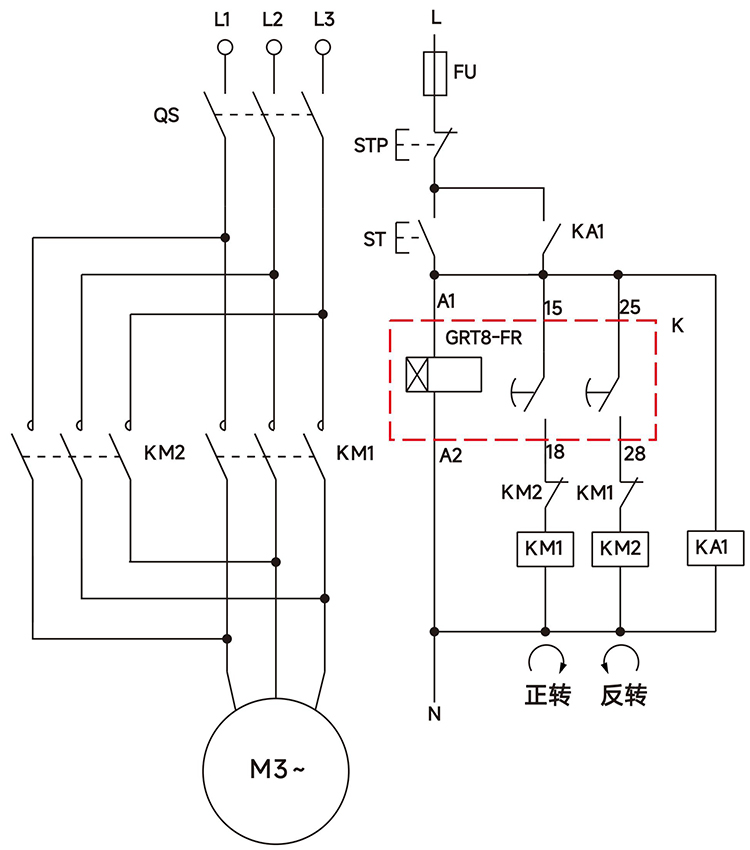

GRT8-FR正反转控制时间继电器产品接线：

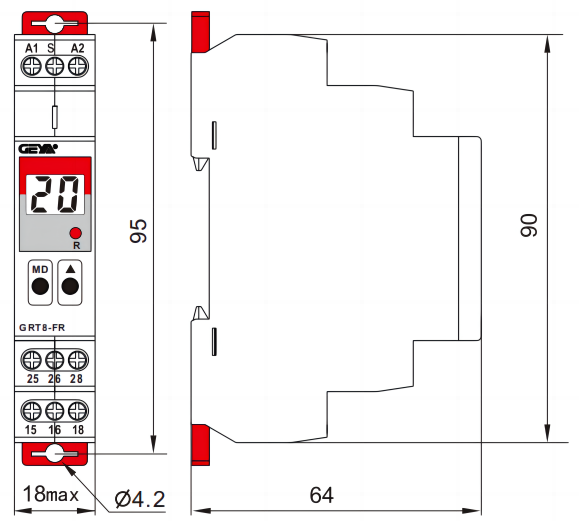

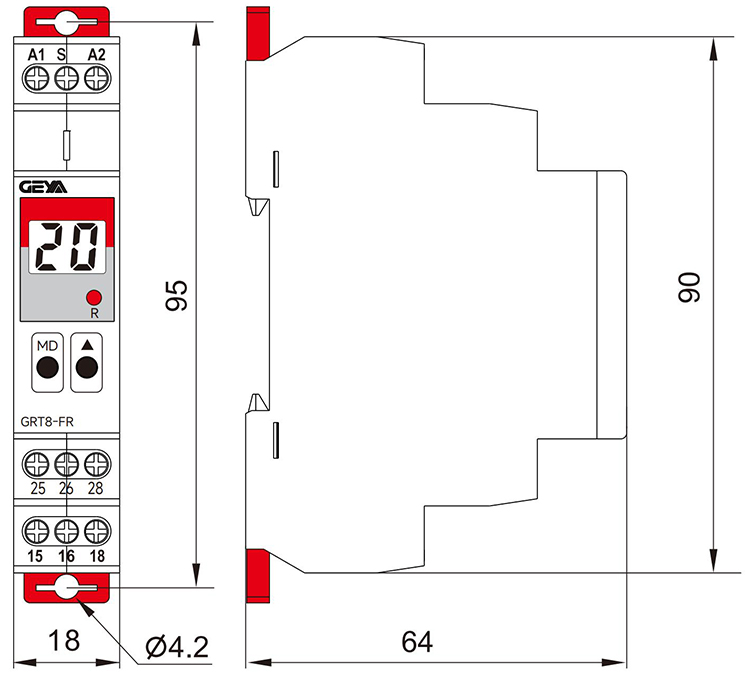

GRT8-FR正反转控制时间继电器产品尺寸：
