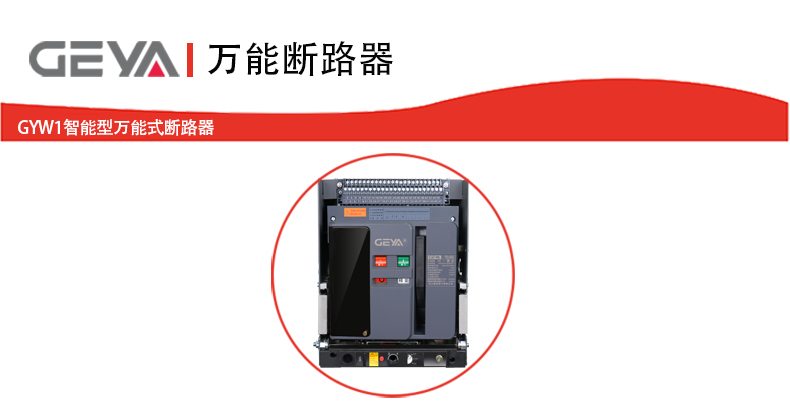

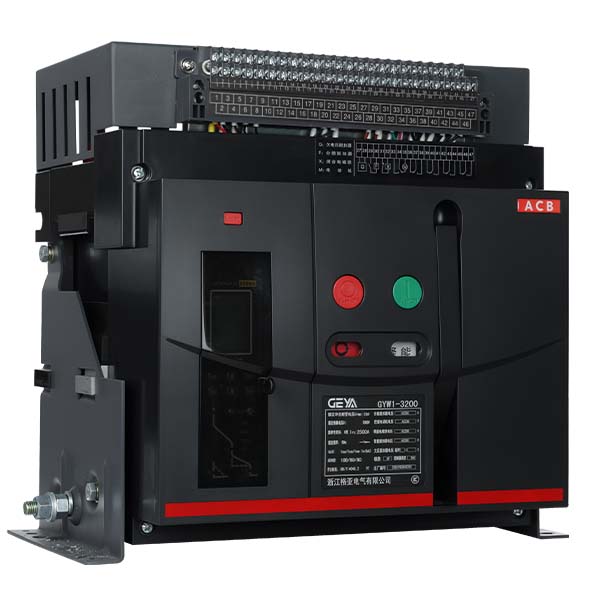

GYW1-2000~6300系列智能型万能式断路器

在现代配电系统中，供电连续性至关重要。GYW1系列凭借其智能化的精准保护，能

够实现选择性保护，确保当某一支路发生故障时，仅切断故障点附近的电路，而非导致

上级总闸跳闸，从而限度地避免了大面积停电带来的损失。

此外，其内置的开放式通讯接口使得断路器不再是孤立的元件，而是可以实现“遥

控、遥测、遥信、遥调”的智能终端，可无缝接入电力监控系统或工厂自动化控制中

心，是实现智能电网和智慧工厂的基础元件。

GYW1-2000~6300系列智能型万能式断路器产品优势：

1、精准选择性保护

通过多段保护特性自由设定，实现故障区域精准隔离，避免无差别停电，全力保障供

电连续性。

2、智芯内核，按需定制

搭载M型至3H型多种智能控制器，过载、短路、延时等保护曲线可灵活组态，满足

不同负载的精细化管理需求。

3、四遥功能，无缝组网

配备开放式通讯接口，轻松实现遥控、遥测、遥信、遥调，无缝对接电力监控系统及

自动化平台。

4、抽屉式结构，维护无忧

提供固定式与抽屉式两种安装方案，抽屉式单元可实现不停电快速更换，大幅降低设

备维护时间成本。

5、全参数实时监控

智能显示单元可实时呈现整定电流、故障电流及电压信息，电网状态一目了然，助力

快速故障研判。

6、多重自诊，防患未然

具备过载预警、微机自诊断及过热自检功能，在故障发生前主动预警，设备时刻

处于可靠状态。

GYW1-2000~6300系列智能型万能式断路器产品特点：

GYW1系列断路器在设计上兼顾了可靠性、灵活性与智能化，具体特点如下：

一、强大的智能化核心

断路器配备了多种性能等级的智能控制器（M型、3M型、H型、2H型、3H型）。用

户可根据实际负载和保护需求，自行设定过载长延时、短延时及瞬时保护特性，组合出

所需的保护曲线。

二、的保护功能

1、精准保护：具备过载、短路短延时、短路瞬时等常规保护，且整定电流可调。

2、接地保护：内置单相接地保护功能，有效防范接地故障引发的火灾及设备风险。

3、实时监控：具备显示功能，可显示整定电流、动作电流（及电压显示，需订货说

明），帮助运维人员实时掌握电网状态。

三、高可靠性与自诊断

1、具备过载报警功能，在故障发生前提供预警。

2、拥有自检功能，包括过热自检和微机自诊断，控制器本身处于正常工作状

态，防止拒动或误动。

四、灵活的结构设计

1、多种安装方式：提供固定式与抽屉式两种安装方式，抽屉式结构便于维护和更

换，实现不停电检修。

2、多种规格与操作：涵盖3P、4P规格，以及电动操作和手动操作（检修维护用）两

种模式，适配不同场合。

五、便捷的试验功能

内置试验功能，可模拟故障状态对智能控制器的动作特性进行校验，无需实际断电测

试，大大提高了运维的安全性和效率。

GYW1-2000~6300系列智能型万能式断路器产品应用：

GYW1-2000~6300系列智能型万能式断路器广泛应用于各种低压配电领域：

1、工业配电：适用于工厂、矿山的动力配电线路，保护大型电机、变压器及配电干线。

2、建筑配电：适用于商业综合体、高层建筑、机场车站等场所的电源总进线及主分配电

回路。

3、基础设施：适用于数据中心、医院、市政工程等对供电连续性要求的场合。

4、电力系统：作为发电厂及变电站的低压厂用电源开关。

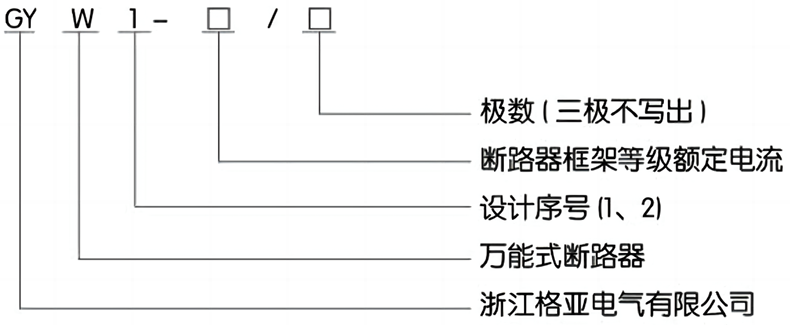

G

↓

格

亚

电

气

框

架

断

路

器

框

架

等

级

电

流

P

o

l

e

s

代

号

0     1

  ：   ：

不   带

带   欠

欠   压

压

0     1

  ：   ：

不   带

带   锁

锁

L     M    H

型    型    型

 (拨    (数    (液

  码)    码)    晶)

D    F

：    ：

固    抽

定    屉

额

定

电

流

GYW1-2000~6300系列智能型万能式断路器产品分类：

按安装方式分：a.固定式；b.抽屉式

按规格分：3P、4P

按操作方式分：a.电动操作；b.手动操作(检修、维护用)

GYW1-2000~6300系列智能型万能式断路器脱扣类型：

脱扣器种类：智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

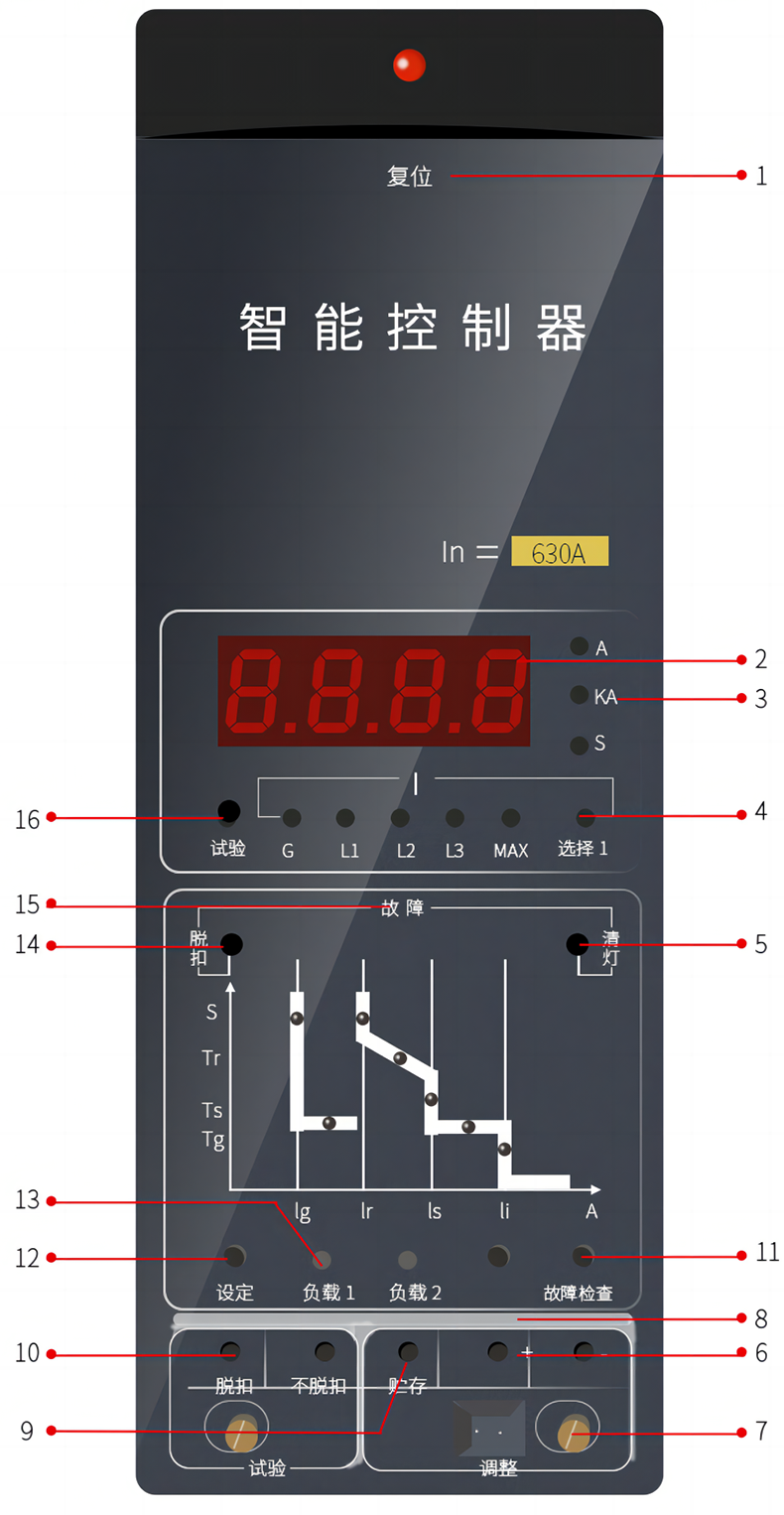

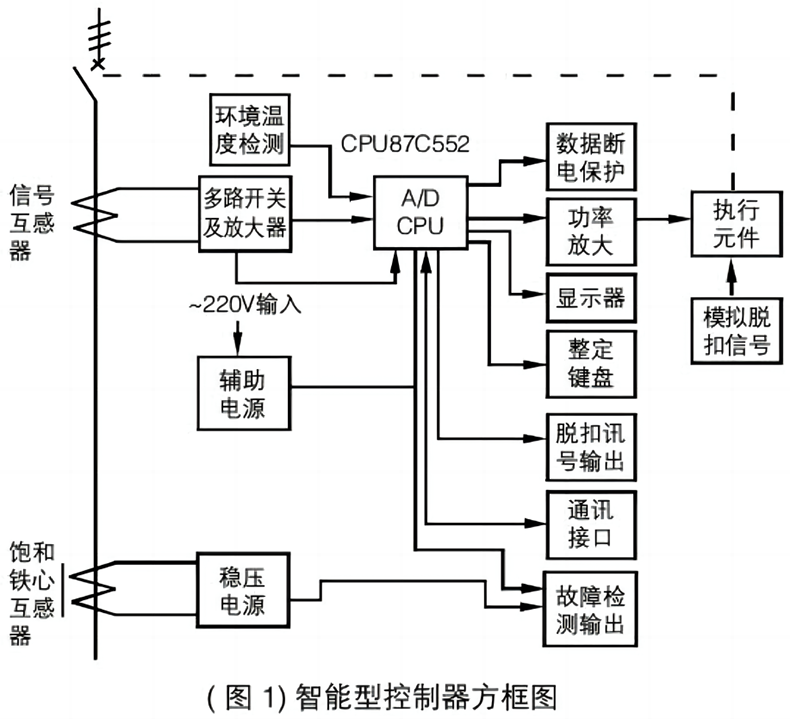

GYW1-2000~6300系列智能型万能式断路器智能控制器性能：

a.智能控制器分为：M型、3M型、H型、2H型、3H型；

b.具有过载长延时反时限，短延时反时限、定时限，瞬时功能，可由用户自行设定组成

所需要的保护特性；

c.单相接地保护功能；

d.显示功能：整定电流显示、动作电流显示、各相电压显示(电压显示应在订货时提出);

e.报警功能：过载报警；

f.自检功能：过热自检、微机自诊断；

g.试验功能：试验智能控制器的动作特性。

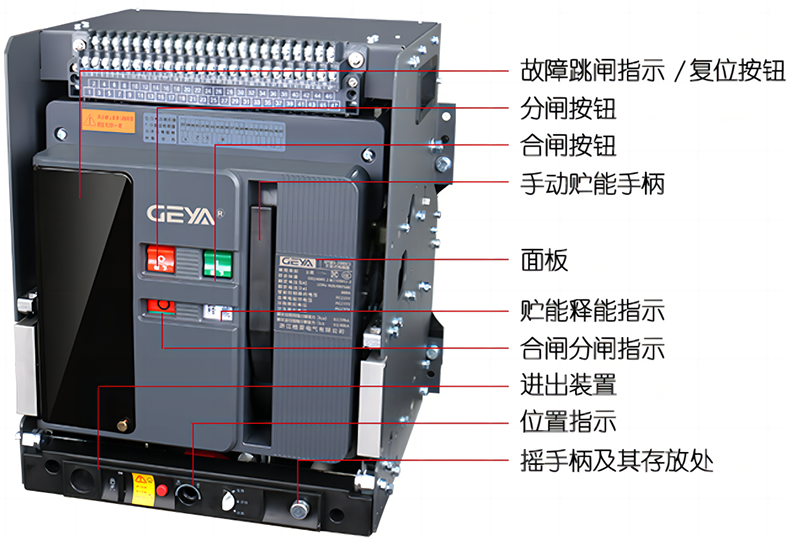

固定式断路器主要由触头系统、绝缘基座、智能控制器、手动操作机构、电动操作机构、

安装板组成。

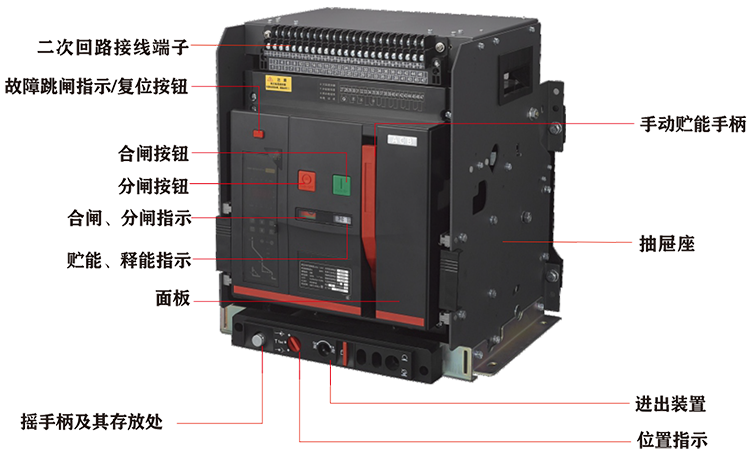

抽屉式断路器主要由触头系统、绝缘基座、智能控制器、手动操作机构、电动操作机构、

抽屉座组成

断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，

其每相触头也都用绝缘板隔开，形成一个个小室，而智能控制器、手动操作机构、电动

操作机构依次排在其前面形成各自独立的单元，如其中一单元坏了，可将其整个拆下换

上新的。

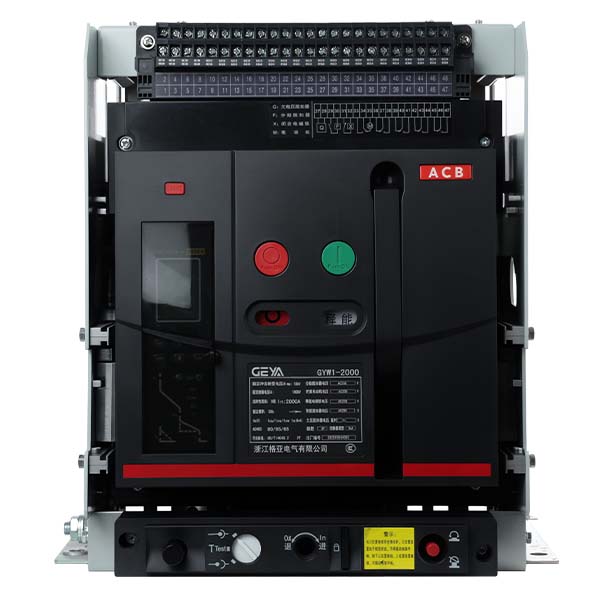

抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出，插入断路器座

落在导轨上进出抽屉，通过插入断路器上的母线与抽屉座上的桥式触头的插入联结接通

主回路。

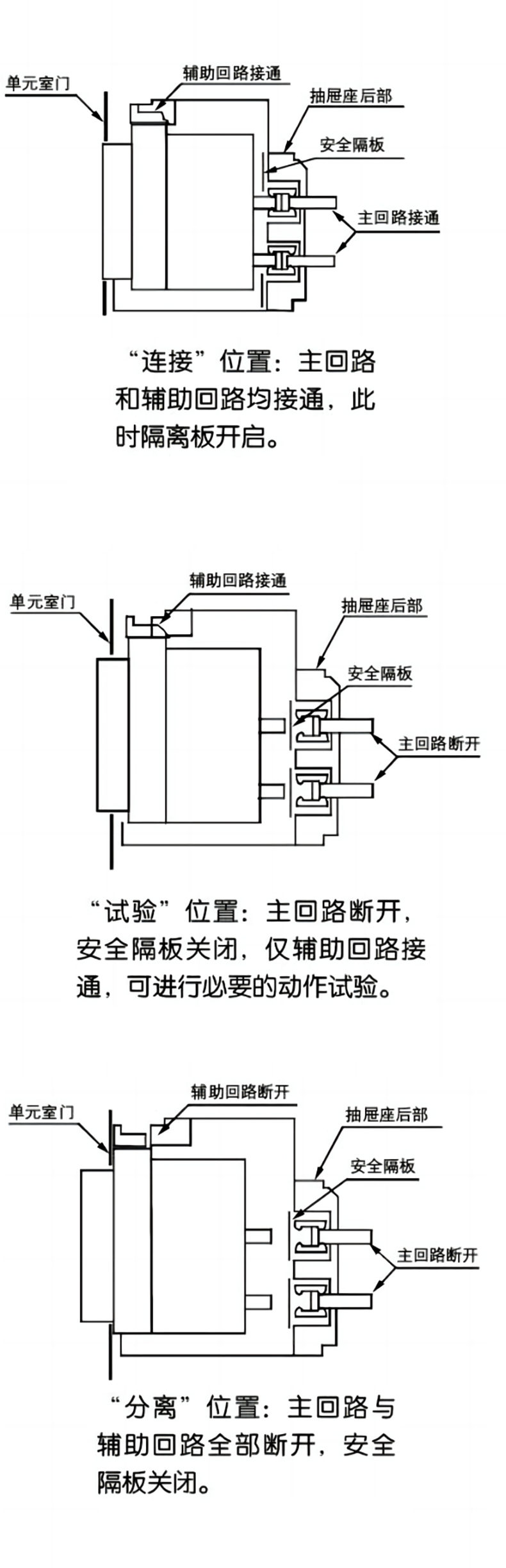

抽屉式断路器有三个工作位置：“连接”位置、“试验”位置、“分离”位置，位置变

更通过手柄的旋进或旋出来实现，三个位置的指示通过抽屉座底座横梁上的指针显示。

当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断

开，并有绝缘隔板隔开，仅二次回路接通，可进行一些必要的动作试验；当处于“分离”

位置时，主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁位置，断路器只

有在连接位置或试验位置才能使断路器闭合，而在连接与试验的中间位置的断路器不能

闭合。

断路器的联锁机构(适用抽屉式、固定式)。用户可单独采用联锁机构进行两台或三台的转

换，两台可选配本公司Y-700智能控制器，三台可选配NQ6W智能控制器，以实现双路

供电自动切换。

杠杆联锁

软联锁

接地故障保护电路

3PT型

差值型接地故障保护，信号只取三相电流的矢量和(三相不平衡)

4PT型

差值型接地故障保护，信号取三相电流及N相电流的矢量和

(3P+N)T型

外接中性互感器差值型接地故障保护，信号只取三相电流及N相电流的矢量和

(3P+N)W型

外接地电流互感器地电流型接地故障保护，信号直接取主电源的中性点与地之间

外接式单相接地保护功能

外接式互感器(中性互感器或地电流互感器)作为附件形式提供给用户，由用户自行将其

套入母排中，并将连线(长度为2m)接至断路器二次接线端子#25、#26.

外接互感器的中心开孔(穿心母排允许通过)尺寸如下：

GYW1-2000、GYW1-4000/4

    GYW1-3200及以上、(除GYW1-4000/4之外)
