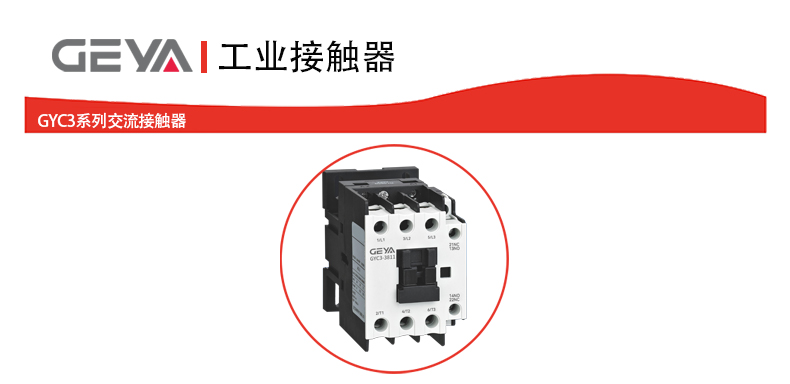

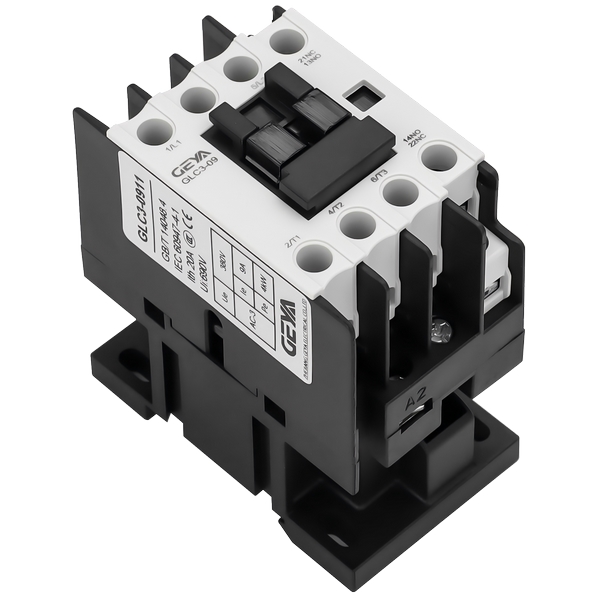

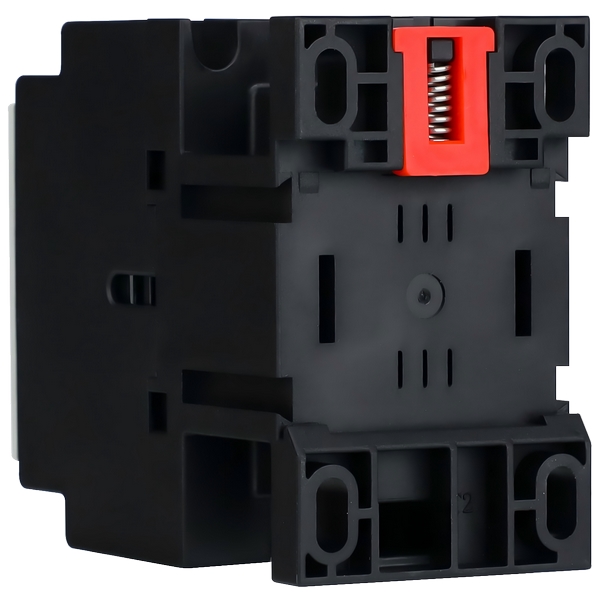

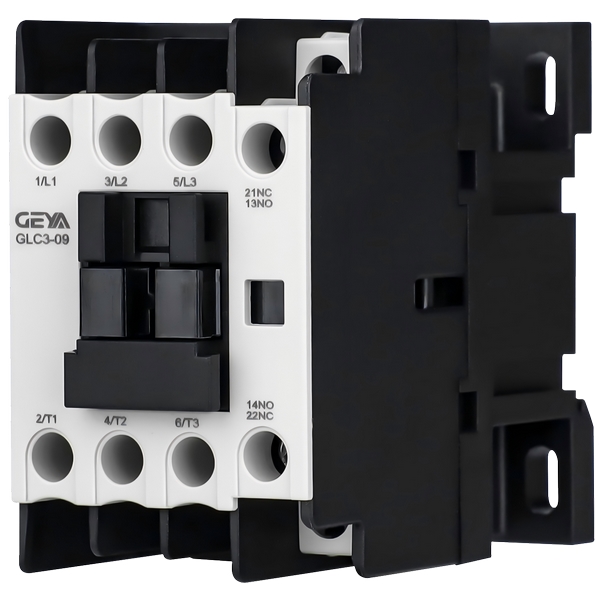

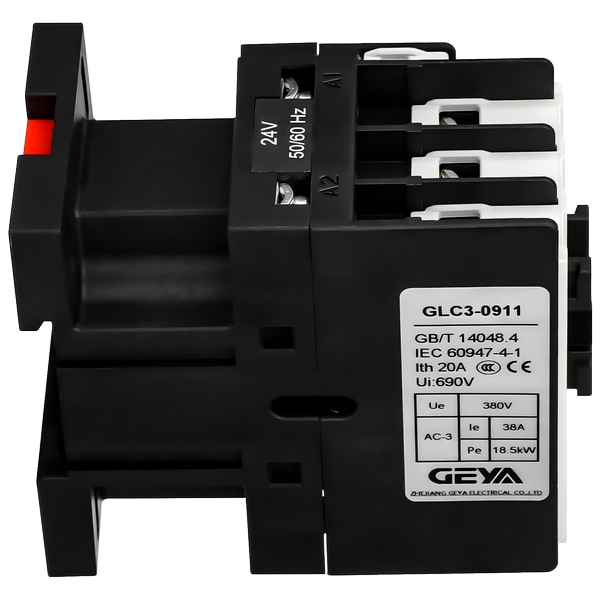

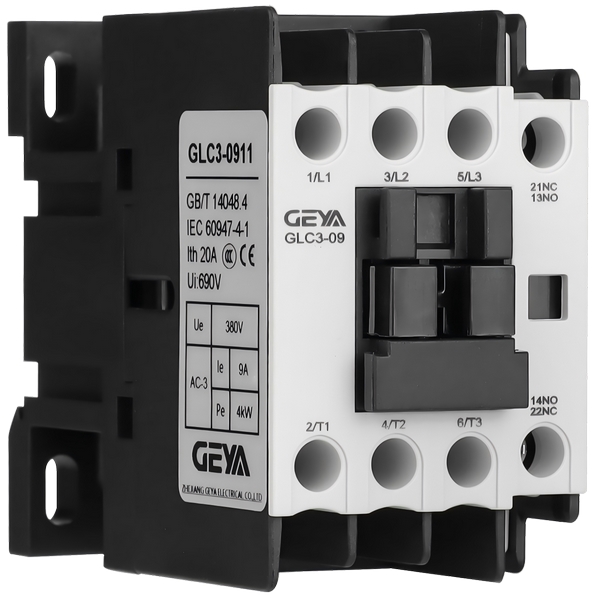

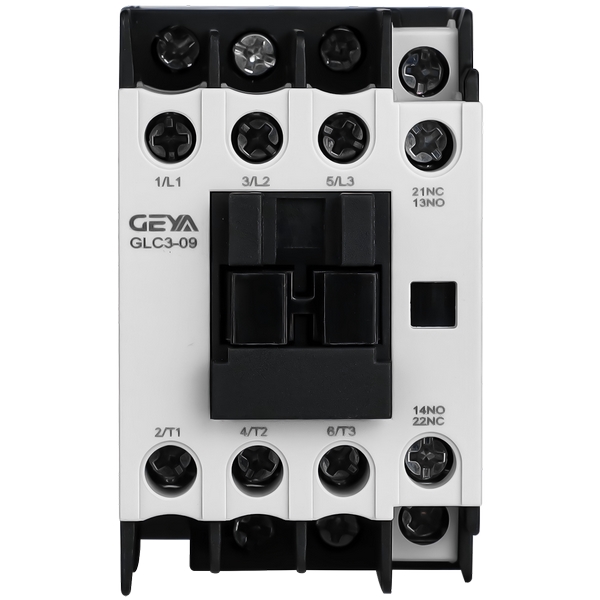

GLC3系列交流接触器
产品介绍：GLC3系列交流接触器是一款性能稳定、设计紧凑的工业控制电器，主要用于远距离接通与分断交流主电路。产品涵盖06A至95A共12个电流规格，并配备多种功能附件，能够灵活满足不同自动化控制系统的需求。
价格：
促销：
{{cuxiaoname}}
为什么选择GLC3系列交流接触器？ |
GLC3系列交流接触器设计注重实用性与可靠性，提供齐全的规格与附件选项，使得 用户在实现电机控制、负载投切等应用时，能够获得便捷的选型体验与稳定的运行表现。 其符合多项与国家技术标准，适用于多种工业环境。 |
GLC3系列交流接触器产品优势： |
1、辅助触头升级：采用的1常开+1常闭辅助触头模块设计，功能配置更为灵活，便 于复杂控制逻辑的实现。 |
2、选型便捷：齐全的电流规格与模块化附件，简化了设备选型与系统集成过程。 |
3、安全可靠：拥有CCC、CE、CB等多重认证，符合严格的电工标准，绝缘性能与 阻燃等级满足较高要求。 |
4、适用性广：额定工作电压覆盖220V至690V，能够适配多种供电系统。 |
GLC3系列交流接触器产品特点： |
1、宽电流范围：提供从06A、09A、12A、16A、18A、25A、32A、40A、50A、65 A、80A到95A的完整电流规格。 |
2、模块化附件：支持丰富的功能扩展，包括： - F1顶装辅助触头 - FC1侧装辅助触头 - FJ1机械联锁装置 - FY1空气延时头 - FR1浪涌抑制器 |
3、认证与标准：通过CCC、CE、CB认证，产品设计与制造符合IEC 60947-1、IEC 6094 7-4-1、GB/T 14048.1及GB/T 14048.4等标准。 |
4、电气参数： - 额定工作电压（Ue）：220V/230V，380V/400V，660V/690V - 额定绝缘电压（Ui）：690V - 额定冲击耐受电压（Uimp）：6kV - 环境与安全性能：适用于污染等级3的环境。外壳具备V0级阻燃特性，符合IEC 60 695-2-1标准，提升了使用安全性。 |
GLC3系列交流接触器产品应用： |
GLC3系列交流接触器广泛应用于工业自动化控制领域，特别适用于： |
1、三相交流电动机的起动、停止与反向控制。 |
2、电热设备、照明系统等电阻性或感性负载的远程通断管理。 |
3、与热继电器等保护电器组合，构成电动机起动器，提供过载保护。 |
4、需要联锁、延时或浪涌抑制等扩展功能的自动化设备与配电系统。 |

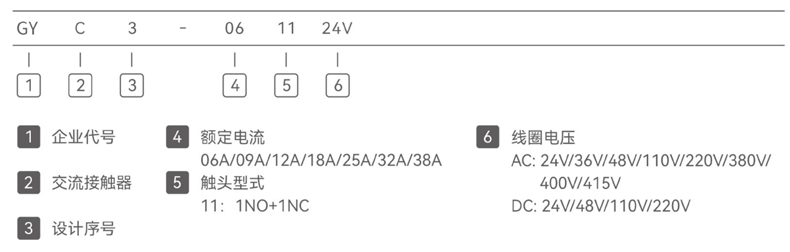

GLC3系列交流接触器型号说明： | ||||||
GL | C | 3 | 06 | 11 | 24V | 50HZ |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ |
企 业 代 号 | 交 流 接 触 器 | 设 计 序 号 | 额 定 电 流 ： 06A 09A 12A 18A 25A 32A 38A 40A 50A 65A 80A 95A | 触 头 型 式 ： 11 ： 1NO + 1NC | 线 圈 电 压 : AC : 24V 36V 48V 110V 220V 380V 400V 415V | 频 率 ： 50HZ 60HZ |

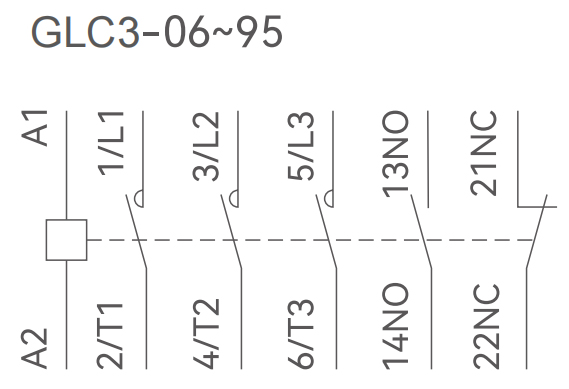

GLC3系列交流接触器产品接线： | ||||||
| ||||||
GLC3系列交流接触器产品尺寸： | ||||||

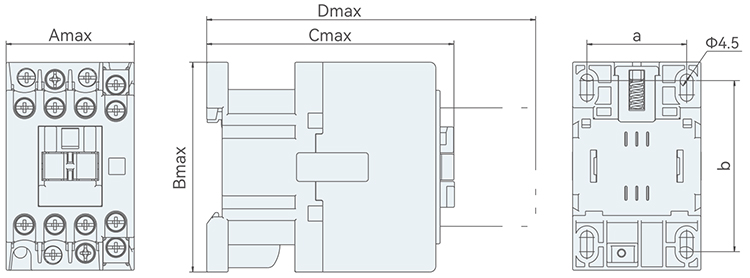

GLC3-06-38外形及安装尺寸(mm)： | ||||||
| ||||||

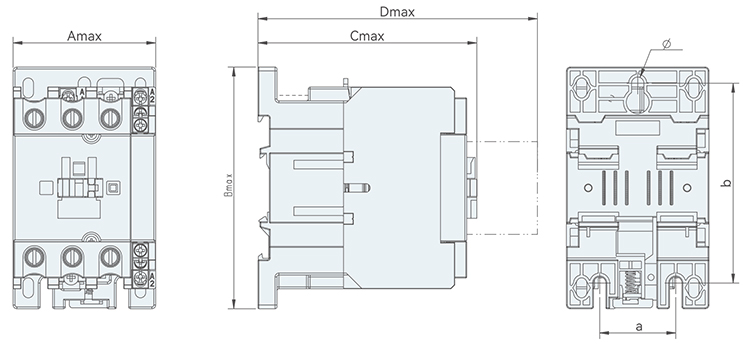

GLC3-40-95外形及安装尺寸(mm)： | ||||||
| ||||||
型号规格 | Amax | Bmax | Cmax | Dmax | a | b |
GLC3-06~18 | 45.5 | 73.5 | 87 | 125.5 | 35 | 60 |
GLC3-25~38 | 56.5 | 82.5 | 98 | 136.5 | 40 | 73.5 |
GLC3-40~65 | 79 | 128 | 116 | 154 | 40 | 100/110 |
GLC3-80~95 | 87 | 128 | 127 | 165 | 40 | 100/110 |

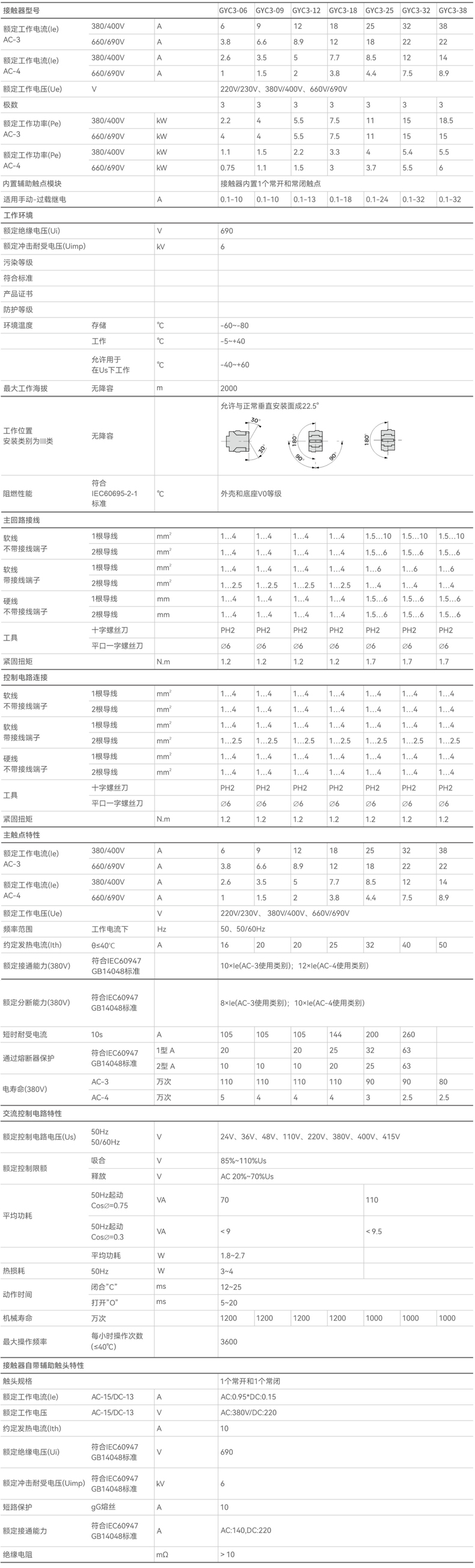

GLC3系列交流接触器技术参数： |
| 项目 | 规格 | 单位 | 产品型号 | |||||||||||
| GLC3-06 | GLC3-09 | GLC3-12 | GLC3-18 | GLC3-25 | GLC3-32 | GLC3-38 | GLC3-40 | GLC3-50 | GLC3-65 | GLC3-80 | GLC3-95 | |||
| 额定工作电流(le) AC-3 | 380/400V | A | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 |
| 660/690V | A | 3.8 | 6.6 | 8.9 | 12 | 18 | 22 | 22 | 34 | 39 | 42 | 49 | 49 | |
| 额定工作电流(le) AC-4 | 380/400V | A | 2.6 | 3.5 | 5 | 7.7 | 8.5 | 12 | 14 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | A | 1 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 8.9 | 9 | 12 | 14 | 17.3 | 21.3 | |
| 额定工作电压(Ue) | V | 220V/230V、380V/400V、660V/690V | ||||||||||||
| 数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 额定工作功率(Pe) AC-3 | 380/400V | kW | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | 37 | 45 |
| 660/690V | kW | 4 | 4 | 5.5 | 7.5 | 11 | 15 | 15 | 30 | 33 | 37 | 45 | 45 | |
| 额定工作功率(Pe) AC-4 | 380/400V | kW | 1.1 | 1.5 | 2.2 | 3.3 | 4 | 5.4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
| 660/690V | kW | 0.75 | 1.1 | 1.5 | 3 | 3.7 | 5.5 | 6 | 7.5 | 10 | 11 | 15 | 18.5 | |
| 内置辅助触点模块 | 接触器内置1个常开和常闭触点 | |||||||||||||
| 适用手动-过载继电 | A | 0.1-10 | 0.1-100.1-13 | 0.1-18 | 0.1-24 | 0.1-32 | 0.1-32 | 0.1-40 | 0.1-50 | 0.1-65 | Q1-104 | Q1-104 | ||
| 工作环境 | ||||||||||||||
| 额定绝缘电压(Ui) | V | 690 | ||||||||||||
| 额定冲击耐受电压(Uimp) | kV | 6 | ||||||||||||
| 污染等级 | 3 | |||||||||||||
| 符合标准 | IEC | |||||||||||||
| 产品证书 | CCC、CE、CB | |||||||||||||
| 防护等级 | IP20 | |||||||||||||
| 环境温度 | 存储 | ℃ | -60~-80 | |||||||||||
| 工作 | ℃ | -5~+40 | ||||||||||||
| 允许用于 在Us下工作 | ℃ | -40~+60 | ||||||||||||
| 工作海拔 | 无降容 | m | 2000 | |||||||||||

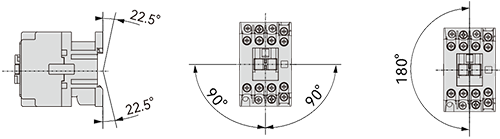

| 工作位置 安装类别为Ⅲ类 | 无降容 | 允许与正常垂直安装面成22.5° | ||||||||||||
| 阻燃性能 | 符合 IEC60695-2-1 标准 | ℃ | 外壳VO等级 | |||||||||||
| 主回路接线 | ||||||||||||||
| 软线 不带接线端子 | 1根导线 | mm² | 1..4 | 1..4 | 1..4 | 1...4 | 15...10 | 15...10 | 15.10 | 25.25 | 25..25 | 25..25 | 4...50 | 4...50 |
| 2根导线 | mm² | 1..4 | 1..4 | 1...4 | 1..4 | 15.6 | 15..6 | 15.6 | 25...16 | 25...16 | 25..16 | 4...25 | 4...25 | |
| 软线 带接线端子 | 1根导线 | mm² | 1..4 | 1..4 | 1...4 | 1..4 | 1..6 | 1..6 | 1..6 | 25..25 | 25.25 | 25..25 | 4...50 | 4...50 |
| 2根导线 | mm² | 1..25 | 1..25 | 1..25 | 1..25 | 1..4 | 1..4 | 1..4 | 25...10 | 25..10 | 25...10 | 4...16 | 4...16 | |
| 硬线 不带接线端子 | 1根导线 | mm | 1..4 | 1..4 | 1..4 | 1..4 | 15.6 | 15..6 | 15.6 | 25..25 | 25..25 | 25..25 | 4...50 | 4...50 |
| 2根导线 | mm | 1..4 | 1..4 | 1...4 | 1..4 | 15.6 | 15..6 | 15.6 | 25...16 | 25...16 | 25...16 | 4...25 | 4...25 | |
| 工具 | 十字螺丝刀 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | - | - | 一 | 一 | 一 | |
| 平口一字螺丝刀 | Ø6 | Ø6 | ø6 | Ø6 | Ø6 | Ø6 | Ø6 | Ø8 | Ø8 | Ø8 | Ø8 | Ø8 | ||
| 紧固扭矩 | N.m | 1.2 | 1.2 | 1.2 | 1.2 | 1.7 | 1.7 | 1.7 | 5 | 5 | 5 | 9 | 9 | |
| 控制电路连接 | ||||||||||||||
| 软线 不带接线端子 | 1根导线 | mm² | 1..4 | 1..4 | 1...4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 |
| 2根导线 | mm² | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | |
| 软线 带接线端子 | 1根导线 | mm² | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 |
| 2根导线 | mm² | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | 1..25 | |
| 硬线 不带接线端子 | 1根导线 | mm² | 1...4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 |
| 2根导线 | mm² | 1..4 | 1..4 | 1...4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | 1..4 | |
| 工具 | 十字螺丝刀 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | PH2 | |
| 平口一字螺丝刀 | ⊗6 | ⊗6 | Ø6 | Ø6 | ⊗6 | Ø6 | ⊗6 | ø6 | Ø6 | Ø6 | ⊗6 | ⊗6 | ||
| 紧固扭矩 | N.m | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | |
| 主触点特性 | ||||||||||||||
| 额定工作电流(le) AC-3 | 380/400V | A | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | 80 | 95 |
| 660/690V | A | 3.8 | 6.6 | 8.9 | 12 | 18 | 22 | 22 | 34 | 39 | 42 | 49 | 49 | |
| 额定工作电流(le) AC-4 | 380/400V | A | 2.6 | 3.5 | 5 | 7.7 | 8.5 | 12 | 14 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | A | 1 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 8.9 | 9 | 12 | 14 | 17.3 | 21.3 | |
| 额定工作电压(Ue) | V | 220V/230V、380V/400V、660V/690V | ||||||||||||
| 频率范围 | 工作电流下 | Hz | 50、50/60Hz | |||||||||||
| 约定发热电流(Ith) | θ≤40℃ | A | 16 | 20 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 80 | 100 | 100 |
| 额定接通能力(380V) | 符合IEC60947 GB14048标准 | 10×le(AC-3使用类别);12×le(AC-4使用类别) | ||||||||||||
| 额定分断能力(380V) | 符合IEC60947 GB14048标准 | 8×le(AC-3使用类别);10×le(AC-4使用类别) | ||||||||||||
| 短时耐受电流 | 10s | A | 48 | 72 | 96 | 144 | 200 | 256 | 310 | 320 | 400 | 520 | 640 | 800 |
| 通过熔断器保护 | 符合IEC60947 GB14048标准 | 1 型 A | 20 | 20 | 20 | 25 | 40 | 50 | 63 | 80 | 100 | 160 | 200 | 200 |
| 2 型 A | 10 | 10 | 10 | 20 | 25 | 50 | 63 | 80 | 100 | 125 | 160 | 160 | ||
| 电寿命(380V) | AC-3 | 万次 | 110 | 100 | 100 | 100 | 90 | 90 | 80 | 90 | 90 | 90 | 65 | 65 |
| AC-4 | 万次 | 5 | 4 | 4 | 4 | 3 | 2.5 | 2.5 | 3 | 2.5 | 2.5 | 2 | 1.5 | |
| 交流控制电路特性 | ||||||||||||||
| 额定控制电路电压(Us) | 50Hz 50/60Hz | V | 24V、36V、48V、110V、220V、380V、400V、415V | |||||||||||
| 额定控制限额 | 吸合 | V | 85%~110%Us | |||||||||||
| 释放 | V | AC 20%~70%Us | ||||||||||||
| 平均功耗 | 50Hz起动 Cos=0.75 | VA | 70 | 110 | 220 | 220 | ||||||||
| 50Hz保持 Cos=0.3 | VA | <9 | <9.5 | <36.6 | ||||||||||
| 平均功耗 | W | 1.8~2.7 | 3~4 | 6~10 | 6~10 | |||||||||
| 热损耗 | 50Hz | W | 3~4 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||
| 动作时间 | 闭合”C” | ms | 12~25 | 20~26 | ||||||||||
| 打开”O” | ms | 5~20 | 6~15 | |||||||||||
| 机械寿命 | 万次 | 1200 | 1200 | 1200 | 1200 | 1000 | 1000 | 1000 | 900 | 900 | 900 | 650 | 650 | |
| 操作频率 | 每小时操作次数 | (≤40℃) | 3600 | |||||||||||
| 接触器自带辅助触头特性 | ||||||||||||||
| 触头规格 | 1个常开和1个常闭 | |||||||||||||
| 额定工作电流(le) | AC-15/DC-13 | A | AC:0.95*DC:0.15 | |||||||||||
| 额定工作电压 | AC-15/DC-13 | V | AC:380V/DC:220 | |||||||||||
| 约定发热电流(Ith) | A | 10 | ||||||||||||
| 额定绝缘电压(Ui) | 符合IEC60947 GB14048标准 | V | 690 | |||||||||||
| 额定冲击耐受电压(Uimp) | 符合IEC60947 GB14048标准 | kV | 6 | |||||||||||
| 短路保护 | gG熔丝 | A | 10 | |||||||||||
| 额定接通能力 | 符合IEC60947 GB14048标准 | A | AC:140,DC:220 | |||||||||||
| 绝缘电阻 | MΩ | >10 | ||||||||||||
