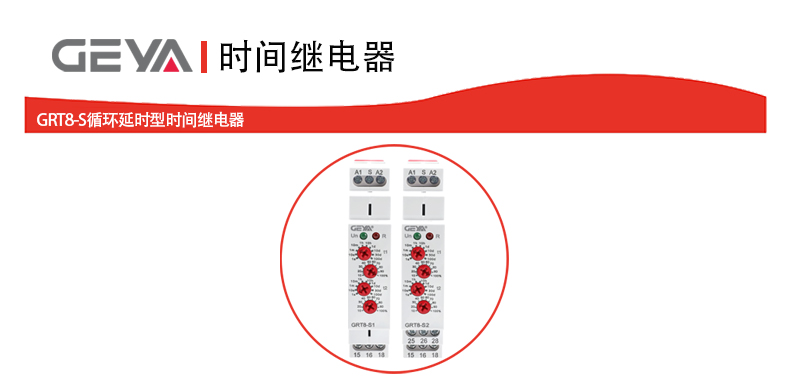

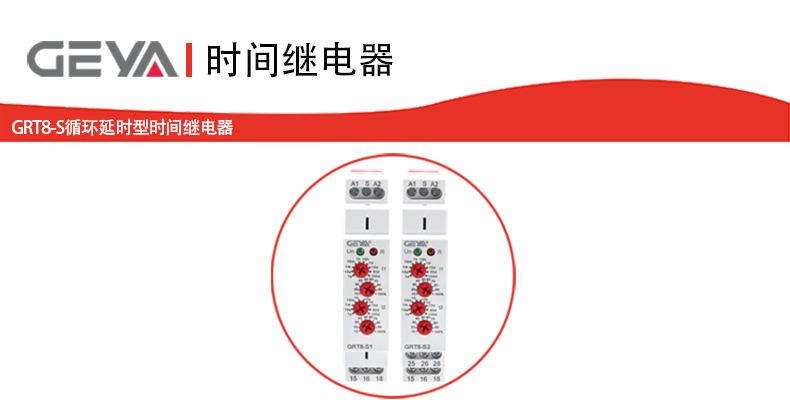

GRT8-S循环延时型时间继电器

GRT8-S 循环延时型时间继电器凭借其功能设计、性能参数和紧凑的体型，成为各

类周期性、间歇性控制任务的理想选择。无论是工业自动化产线、楼宇能源管理还是设

备定制控制，它都能提供高效、可靠且易于集成的时序控制解决方案。

GRT8-S循环延时型时间继电器产品优势：

1、灵活控制： 独立的“ON/OFF”延时设定，满足复杂循环时序需求。

2、广泛适用： 0.1秒至100天的超宽延时范围，覆盖绝大多数应用场景。

3、操作简便： 通过短接端子即可切换工作模式，无需复杂设置。

4、通用性强： AC/DC 12-240V 超宽电压输入，兼容性强。

5、状态清晰： LED指示灯直观显示运行状态，便于监控和维护。

6、节省空间： 18mm超薄设计，35mm卡轨安装，节省控制柜空间。

7、精准可靠： 提供精确的定时控制，设备按预定逻辑可靠运行。

GRT8-S循环延时型时间继电器产品特点：

1.独立双延时通道：

核心优势在于提供独立的“ON”（通电）延时和 “OFF”（断电）延时设

定。用户可根据实际工艺流程或控制需求，为通电时间和断电时间分别设定不同的延

时值，实现高度灵活的“开-停-开”循环控制逻辑。

2. 超宽延时范围 & 多档位选择：

支持0.1秒至100天的宽延时范围设定，覆盖从瞬时操作到超长周期控制的几乎

需求。通过10个清晰的时间档位切换，用户能快速、精确地找到并设定所需的延

时时间，无论是毫秒级的精密控制还是长达数月的周期性任务皆可胜任。

3. 便捷工作模式切换：

提供简单直观的模式选择功能。仅需短接端子 “S-A1”，即可在多种预设的工作

模式（如单次触发、循环模式、间隔触发等）间快速切换，满足不同应用场景下的控

制逻辑要求，无需复杂编程。

4. 超宽工作电压兼容性：

具备AC/DC 12V - 240V 的超宽工作电压规格可选。这种设计使其能够无缝兼容

全球主流的控制电压系统，从低压直流到标准工频交流均可稳定可靠运行，地提

高了产品的通用性和部署灵活性。

5. 直观状态指示：

内置高亮度LED指示灯，实时清晰地显示继电器的当前工作状态（如电源状态、计

时状态、输出状态等），便于现场操作和维护人员快速诊断设备运行情况。

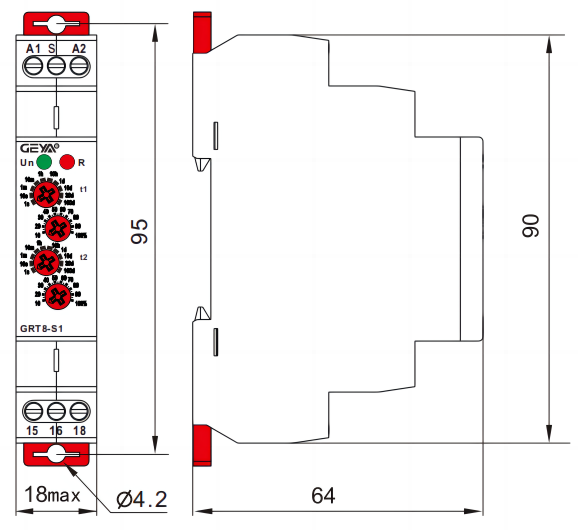

6. 紧凑节省空间：

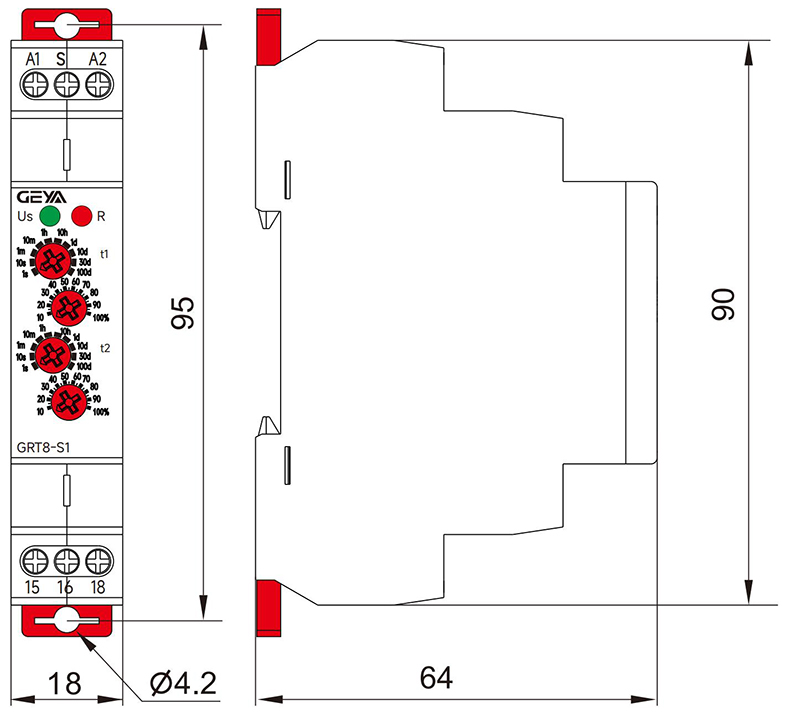

采用超薄设计，宽度仅18mm，符合标准35mm DIN卡轨安装方式。其小巧的体

积特别适用于空间紧凑的控制柜或设备内部，有效节省宝贵的安装空间，支持高密度

排布。

GRT8-S循环延时型时间继电器产品应用：

GRT8-S 循环延时型时间继电器广泛应用于需要周期性、间歇性或特定时序通断控

制的自动化场合，尤其擅长处理以下任务：

1、循环延时控制：

· 核心应用场景。用于周期性启动和停止电动机、泵、风机等设备，例如：控制搅

拌机、传送带、曝气设备的固定时间运行与停止间隔。

· 实现自动化生产线的工序节拍控制，如定时喷淋、定时吹扫、定时送料等。

· 控制测试设备的周期性通电与断电测试。

2、照明控制：

· 实现公共区域（如楼道、走廊、停车场）照明灯具的定时开启与关闭循环，达到

节能与自动化管理目的。

· 控制广告灯箱、景观照明、节日彩灯按照预设的“亮-灭-亮”模式循环工作，创

造动态灯光效果。

· 用于农业大棚的补光灯定时开关控制，模拟自然光照周期。

3.  加热/温控系统：

· 控制电热元件（如烘箱、加热棒、热风枪）的周期性通电加热与断电冷却，适用

于需要间歇加热的工艺过程（如塑料加工、固化、烘干）。

· 在恒温系统中作为辅助控制，实现加热设备的定时启动和停止，配合温控器工作。

· 应用于电伴热系统的循环启停控制，防止管道冻结。

4.  其他周期性控制：

· 控制通风系统的定时换气（如排气扇定时开启关闭）。

· 喷泉、水景设备的循环启停控制。

· 自动售货机、展示柜的照明或压缩机定时循环。

· 需要特定时间间隔触发动作的信号或报警系统。

  本产品t1和t2均可设置为0.1秒~100天之间任意时间，如下例所示：

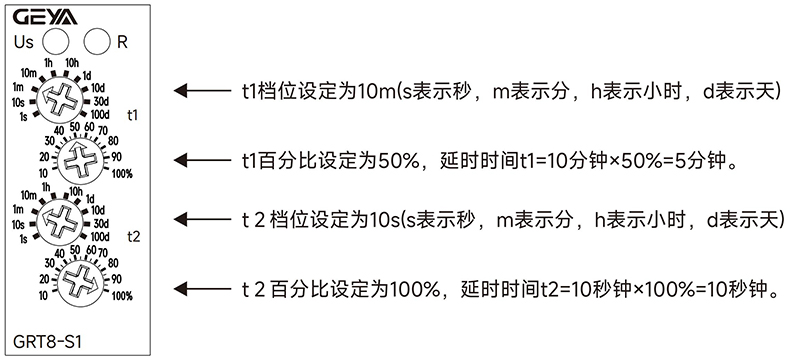

  例1:设定t1为5分钟，t2为10秒钟,按如下

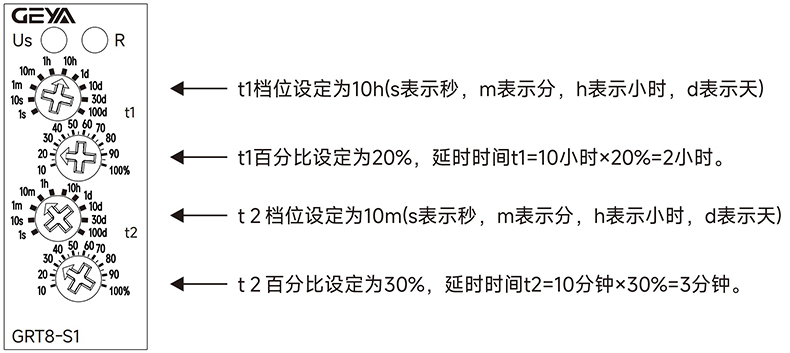

  例2:设定t1为2小时，t2为3分钟,按如下

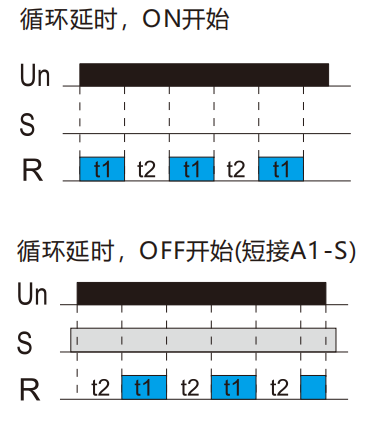

 当继电器Us得电时，继电器动作，

  开始t1延时，延时t1到后继电器断开，

  开始t2延时，延时t2到后，继电器动

  作，如此循环不停。任意时刻Us断电，

  继电器复位。

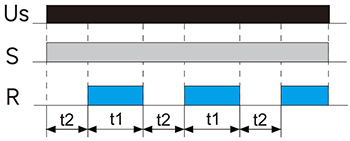

  短接A1-S，当继电器Us得电时，继电

  器开始t2延时，延时t2到后继电器动作，

  开始t1延时，延时t1到后，继电器断开，

  如此循环不停。任意时刻Us断电，继电器

  复位。

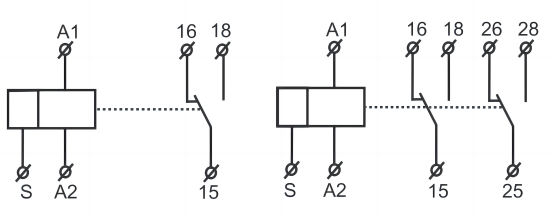

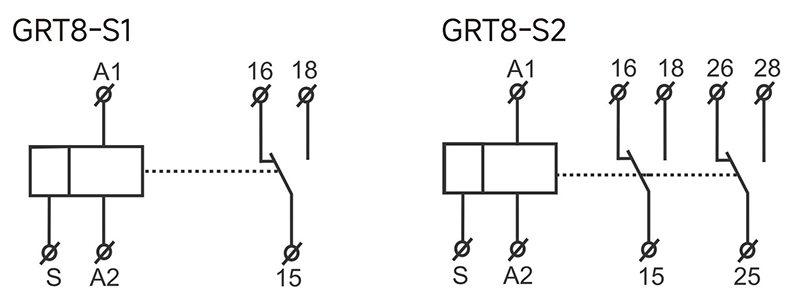

注：两组输出的规格，两组触点是同时动

作的。

注：两组输出的规格，两组触点是同时动

作的。
