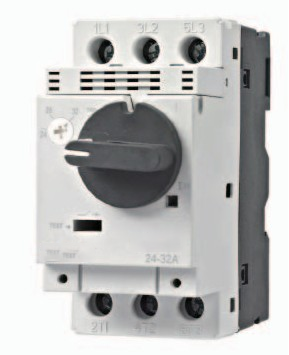

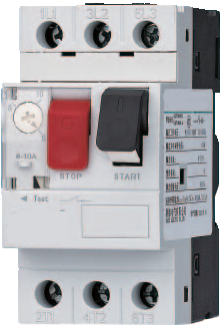

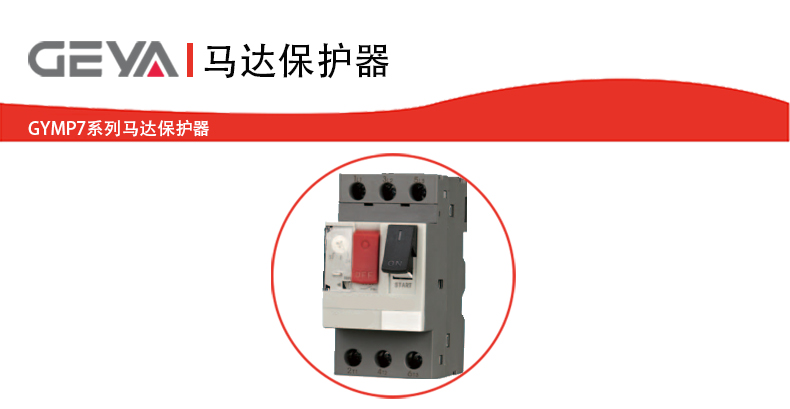

GYMP7系列电动机保护用断路器

GYMP7系列马达保护器产品产品功能：

GYMP7系列电动机保护用断路器具有隔离保护、过载保护、温度补偿、断相保护、短

路保护。

GYMP7系列马达保护器产品产品应用：

GYMP7系列电动机保护用断路器可适用于三相鼠笼型异步电动机直接起动和控制、配

电线路保护和不频繁的负载转换。

GYMP7系列马达保护器产品符合标准：

GYMP7系列电动机保护用断路器产品符合 GB/T 14048.2、GB/T 14048.4、IEC60947-2、

60947-4-1 标准。

GYMP7系列马达保护器产品正常工作和安装条件：

1、安装地点的海拔一般不超过 2000m。

2、周围空气温度下限一般不低于 -5℃，上限一般不高于 +40℃。

3、空气相对湿度在温度为 +40℃时相对湿度不大于 50%，在湿月的月平均低温度在

25℃ , 时月平均相对湿度不大于 90%。

4、周围环境污染等级为 3 级。

5、起动器的安装类别为Ⅲ。

6、安装面与垂直面倾斜度不大于 ±5° 。

7、额定工作制：不间断工作制、断续工作制。

GYMP7系列马达保护器主要技术参数：

1.额定绝缘电压 Ui(V)：690

2.额定冲击耐受电压 Uimp（kV）：6

3.额 定 工 作 电 压  Ue（V）： 230/240、400/415、440、500、690

4.额定频率（Hz）：50、60

5.壳架等级额定电流 Inm（A）：32A、80A

6.额定电流 In（A）：见表 1

7.热元件整定电流调节范围 : 额定限和额定运行短路分断能力见表 1。

8.断路器所控制三相电动机标准额定功率见表 2。

9.外壳防护等级为 IP20。

10.断路器的操作性能见表 3。

11. 断路器各相平衡及不平衡负载时的动作特性见表 4、表 5、表 6。

                      表 4 断路器各相平衡负载时的动作特性 ( 配电保护 )

                      表 5 断路器各相平衡负载时的动作特性（电动机保护）

                      表 6 断路器各相负载不平衡时（断相）的动作特征

12.短路器瞬时电磁脱扣动作特性，见表 7

13.后备熔断器的选用：

当安装地点预期短路电流大于起动器预定限短路分断能力时，后备短路保护熔断器的

型式及熔体电流规格见下表 8。例如可选用使用类别为gG 型的熔断器 RT16(NT00)。

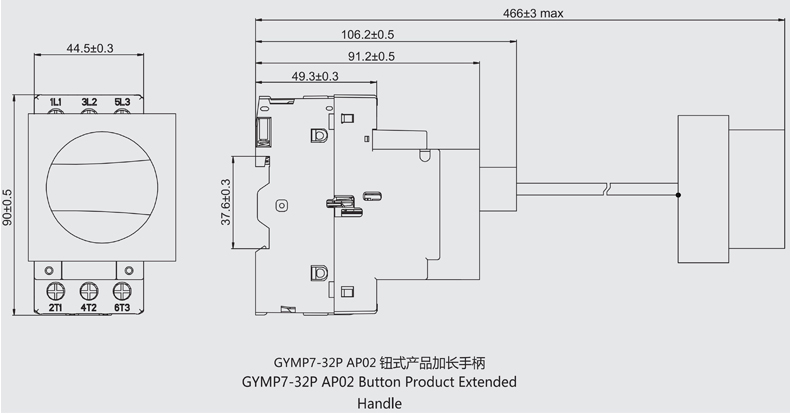

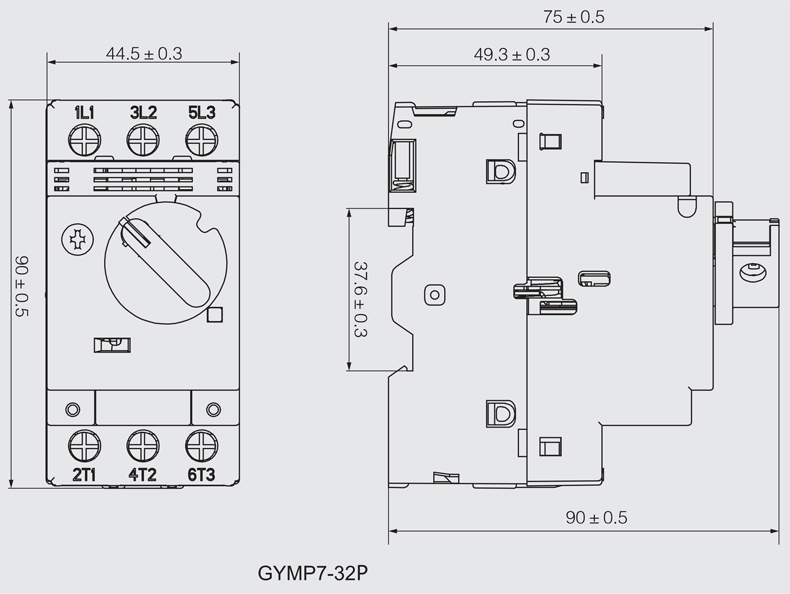

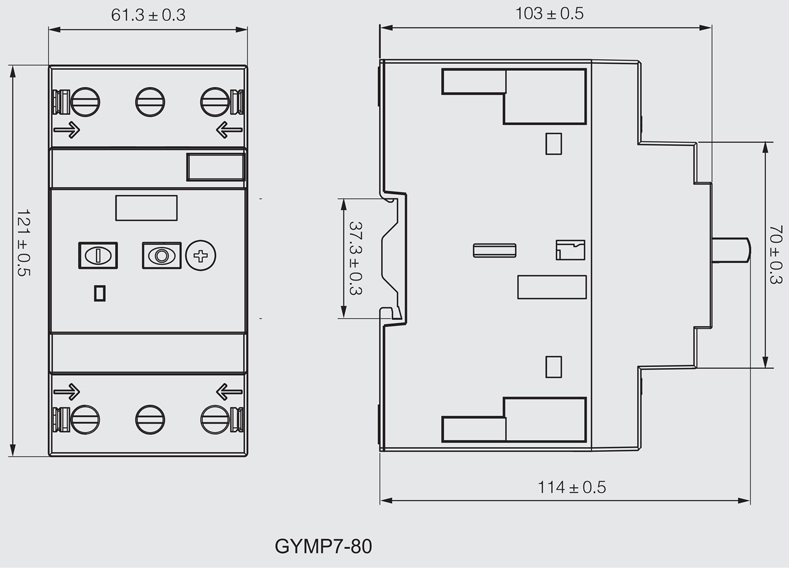

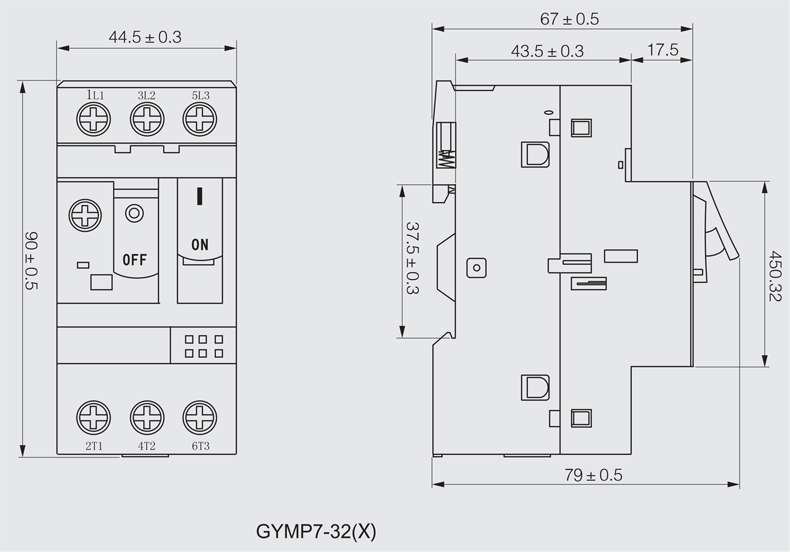

GYMP7系列马达保护器主要产品尺寸：

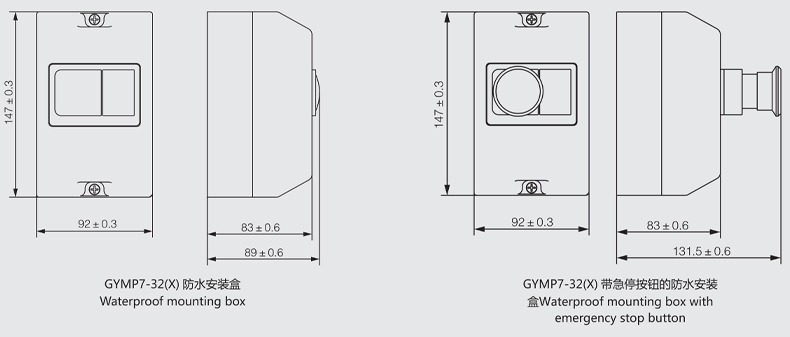

GYMP7系列马达保护器主要产品附近：

附件种类，型号及规格见下表
