GRP8型PTC马达保护继电器

GRP8型PTC马达保护继电器以高可靠性、灵活配置和紧凑设计为核心，结合智能化功

能与宽适应性，成为工业电机保护领域的理想选择。其通过温度直接监测技术，有效规避

传统保护装置响应滞后的问题，为电机设备在复杂工况下的安全运行提供双重保障，助力

用户降低维护成本，提升生产效率。

GRP8型PTC马达保护继电器产品特点：

1、‌精准温度监测与保护‌

- 配备1组PTC输入端子，支持直接连接PTC热敏电阻传感器，实时采集电机温度信号。

- 内置传感器回路断线检测功能，当传感器线路故障时立即触发保护机制，避免因信号

丢失导致保护失效。

2、‌灵活的输出配置‌

提供1组或2组输出触点可选规格（如1常开+1常闭或2组转换触点），适配不同控制系

统的需求，实现报警、断电或多级联锁保护。

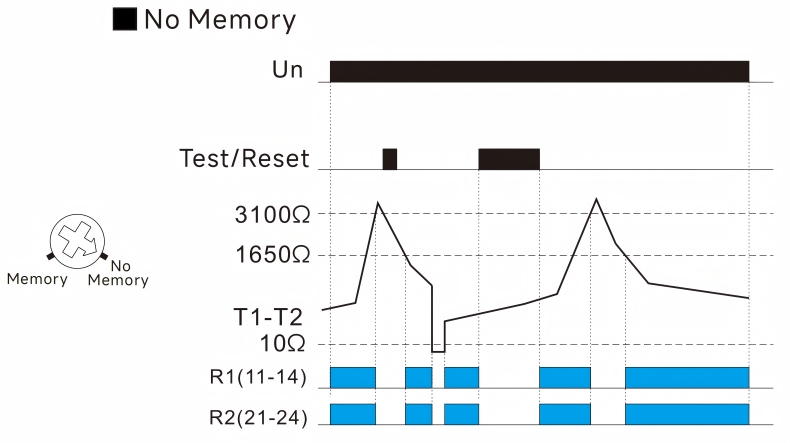

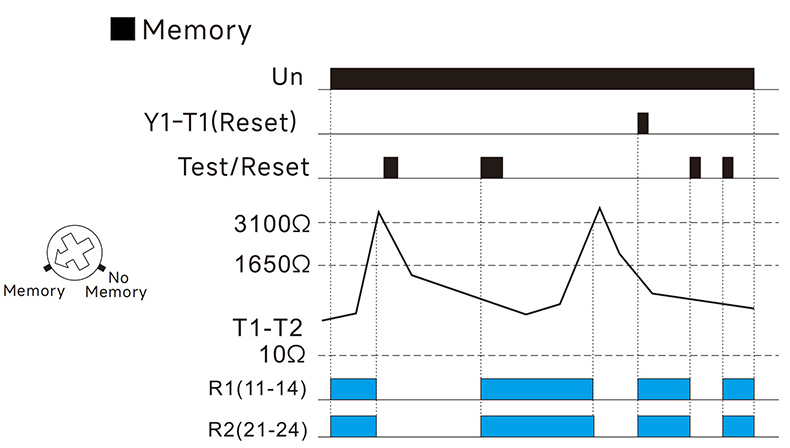

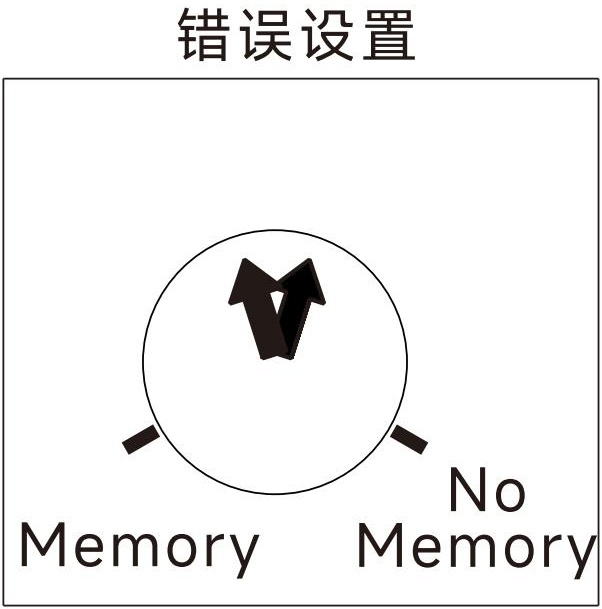

3、‌智能化工作模式‌

支持2种可切换工作模式（例如自动复位/手动复位、预警+跳闸双级保护等），用户可

根据现场工况灵活设定，提升保护策略的适应性。

4、‌宽电压兼容性与便捷操作‌

- 采用AC/DC 24V-240V超宽工作电压设计，兼容全球主流工业电源标准，降低用户选

型复杂度。

- 支持外接复位按钮，便于现场快速恢复设备运行，减少停机时间。

5、‌紧凑设计与可视化监控‌

- 超小体积设计，宽度仅18mm，支持35mm标准卡轨安装，节省控制柜空间。

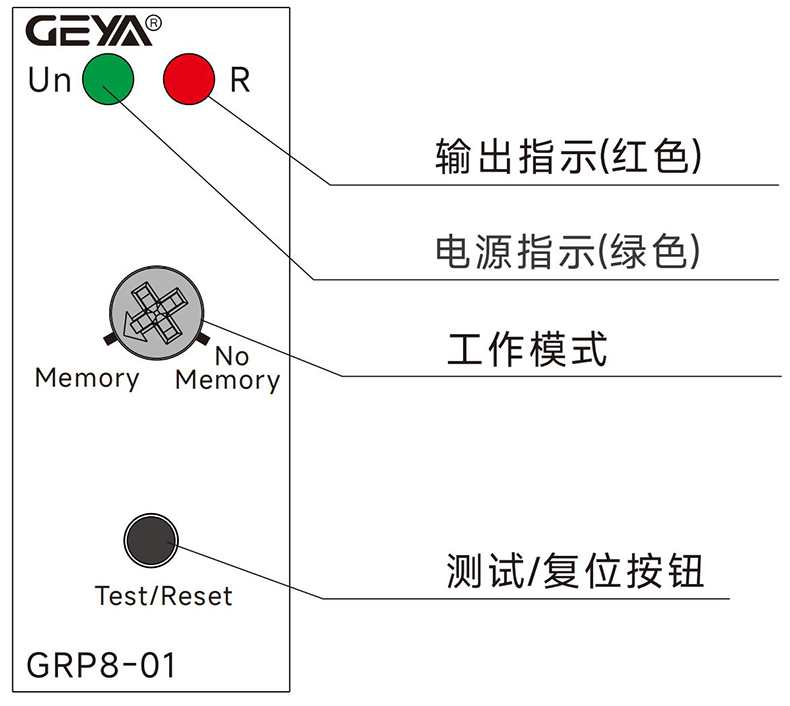

- 内置LED指示灯，直观显示继电器工作状态（如电源、故障、动作指示），便于运维

人员快速排查问题。

GRP8型PTC马达保护继电器产品应用：

GRP8型继电器在以下严苛环境中展现保护性能：

1、‌高开关频率电机‌：频繁启停导致绕组温升过快时，精准触发保护动作。

2、‌过载与缺相工况‌：通过温度监测间接识别电流异常，弥补传统电流保护的盲区。

3、‌高温环境与散热不良‌：如冶金、化工等高温车间或密闭机柜内，防止电机因散热不

足而烧毁。

4、‌长周期连续运行设备‌：例如生产线传送电机、冷却水泵等，提供持续稳定的过热防

护。

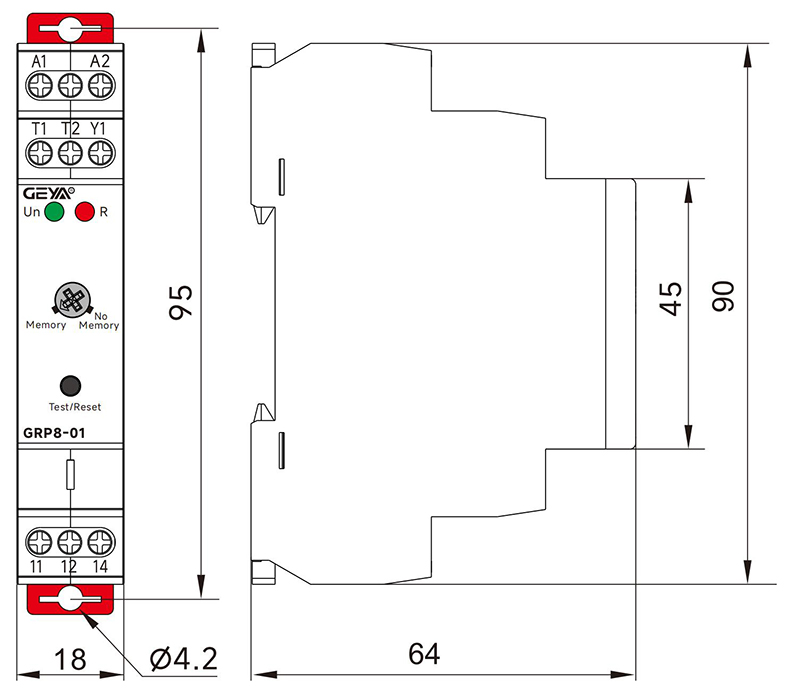

GRP8型PTC马达保护继电器产品尺寸：

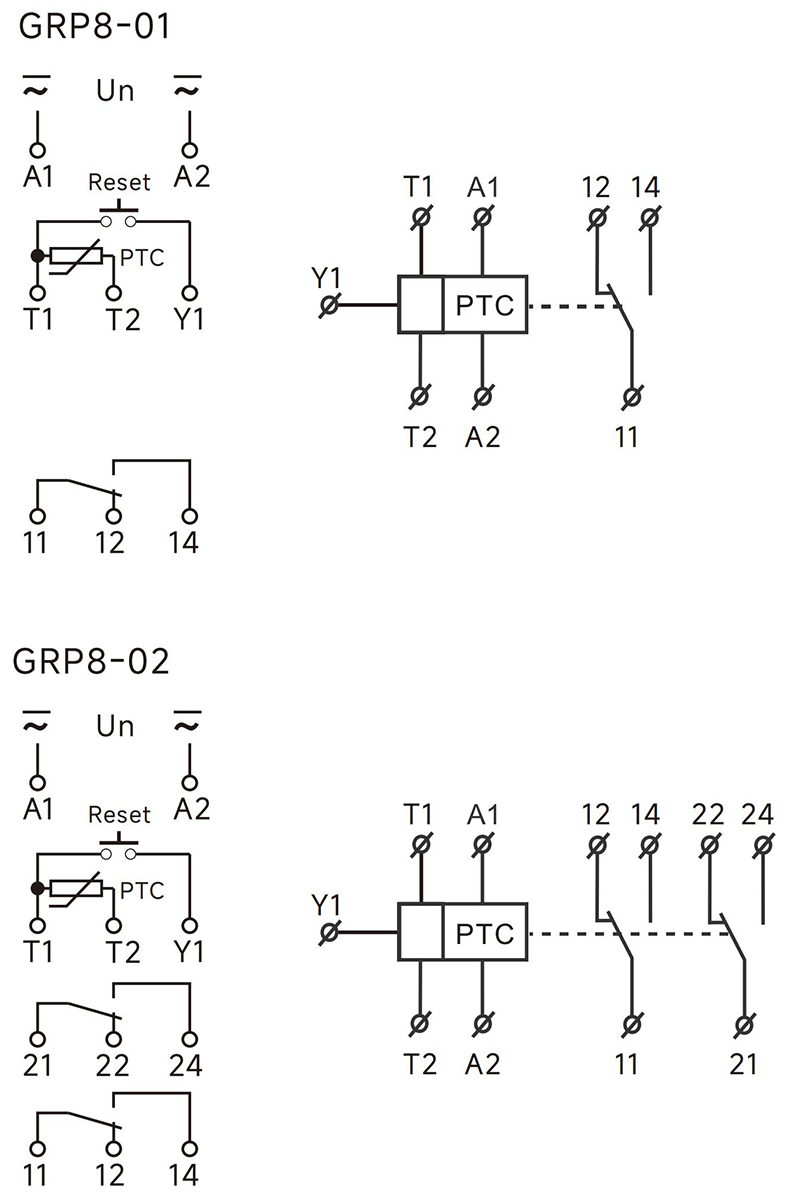

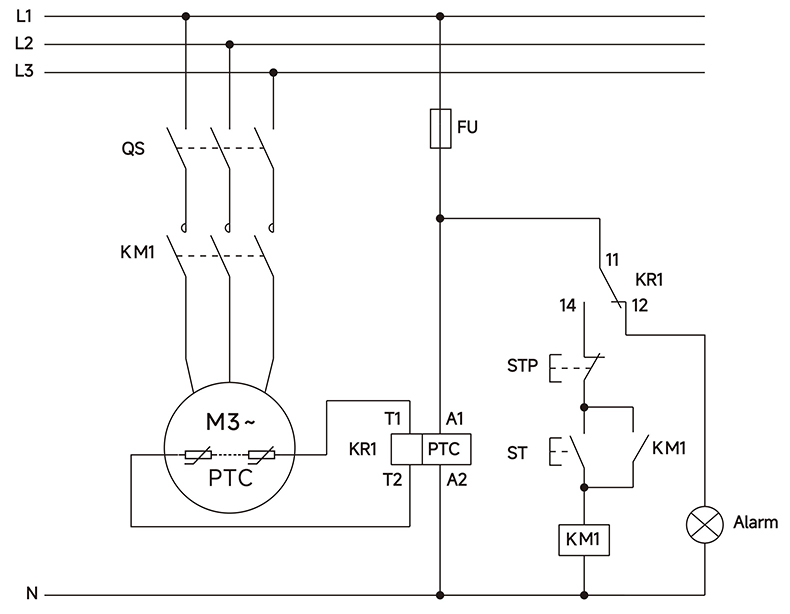

GRP8型PTC马达保护继电器产品接线：
