一、为什么选择GPS6-G06 智能计量型过欠压保护器？

用电现场的电压并不总是稳定的。雷雨天气的感应过电压、变压器分接头调整、大功率设备频繁启停、线路老化与接触不良，都

会让入户电压短时偏高或偏低。电压偏高加速家电与电子元件老化；偏低则让电机启动困难、电流升高，发热甚至堵转。空调、冰

箱、热水器这类大件家电，对电压波动尤其敏感。常见的小型保护装置只负责分断，既不显示实时数据，定值也不便按现场情况调

整。GPS6-G06 把测量、保护与控制收在同一个模块里：一块数显屏同时呈现电压、电流、电能、功率与频率，过压、欠压、过流、

短路的定值和动作时间可用面板按键设定，并由密码锁定，故障消除后按设定延时自动重合。家装配电箱改造、出租房分户管理、

商铺与小厂配电，一只模块同时解决两件事——看得见用电数据，也管得住保护定值，省下独立电表与额外保护模块的安装位置和

接线工序，与原有空气开关、漏电保护器配合也顺手。

•保护与计量合一，省下柜内空间

一只模块同时承担过压、欠压、过流、短路保护与电压、电流、电能、功率、频率测量，相当于把数显电压电流表与自复式保护

器合在一处；配电箱里不必再为计量单独加表，接线与占位一并减少。

•定值可现场调整，贴合实际工况

过压保护 130–300V、欠压保护 80–210V 范围内可设，过流保护 0.1–63A 可调，电压与电流的动作时间均为 0.1–10s，能

按线路容量与负载特性匹配，既减少无谓跳闸，也方便按当地实际电压把定值调到合适档位。

•故障恢复后延时自动重合

自动复位可开启或关闭，恢复延时 1–999s 可设；电压回稳后自行送电，无人值守场合不至于长时间停电。

•读数直观，状态一目了然

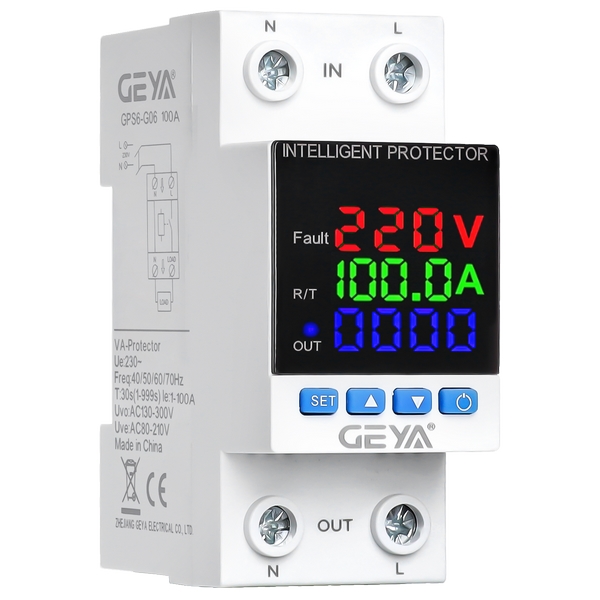

测量精度 0.5 级，电压、电流、电能分占红、绿、蓝三个显示区，面板另配 Fault 故障指示与 R/T、OUT 状态指示，现场排查

不必另接仪表。

•安装接线省事

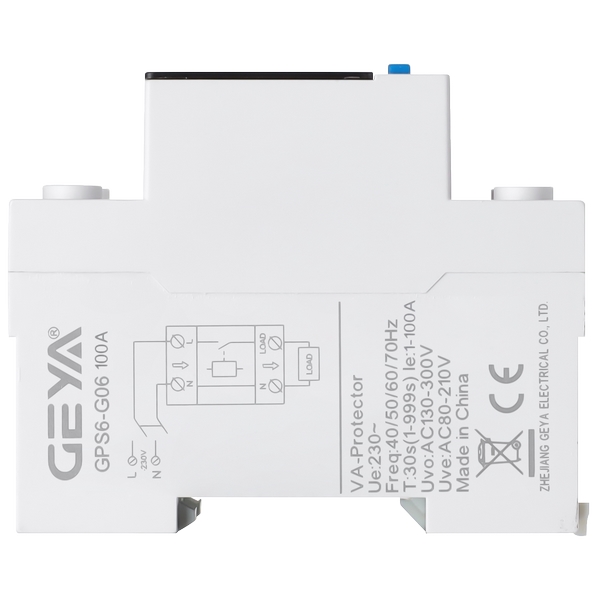

标准 35mm 导轨卡装，整机 85×36×66mm、占两个模数位，单相 N、L 两线进出，上下端子分别标注 IN 与 OUT，采用上进下

出接法，接线方向清楚，换旧模块时对位方便。

•参数有密码保护，防止误改

进入参数菜单需输入密码（出厂默认 118），非授权人员改不动保护定值，同一批次设备也便于统一配置。

有一点需要讲清楚：说明书写明，本产品的电能计量数据仅供参考，不作为法定计量标准，也不作为计费依据。涉及结算或法定计

量，仍应配置经检定的电表。

二、GPS6-G06 智能计量型过欠压保护器的主要特点

以下特点对应说明书中的产品特性与设置菜单，均可在面板上查看或设定。

1、单片机控制，测量与保护一体化

整机以单片机为控制核心，采样、判断、显示与继电器动作都在同一套电路里完成，不需要外接控制器或额外模块。保护逻辑与

测量数据共用一路采样通道，读数与动作依据保持一致。

2、数显多参数同屏显示：电压、电流、电能、功率、频率

面板显示工作电压、电流、电能、功率与频率，并按红、绿、蓝三个显示区区分电压、电流、电能读数，不易混淆。显示编码另

支持有功功率（P）、视在功率（S）、功率因数（PF）、频率（Hz）、摄氏温度（C）与预付费（PE）等状态，可逐项查看。

3、0.5 级测量精度与电能累计

整机测量精度 0.5 级，电能计量读数提供两档分辨率：整数位可读到 9999 度，小数位可读到 0.001 度，便于按不同用电量级

观察累计。出租房、商铺这类需要自己抄表核对的场合，一块表就能看清用电变化，不必再单独加装导轨式电表。电压与电流读数

支持 ±5% 校正，可现场修正偏差。

4、过压、欠压定值可调，自复式延时重合

过压保护（P-5）可在 130–300V 设定，默认 270V；过压恢复（P-6）125–295V，默认 265V。欠压保护（P-7）80–210V，默

认 170V，也可关闭；欠压恢复（P-8）85–215V，默认 175V。动作与恢复之间留有 5V 回差——电压要回到 175V 以上、或降到

265V 以下才重新合闸，避免在临界值附近反复跳闸。这就是常说的自复式（自恢复式）用法：断开后不必人工去掰开关，条件恢复

即自动送电。

5、过流与短路保护，0.1–63A 可调

过流保护（P-11）设定范围 0.1–63A，默认 63A，可关闭；电流保护动作时间（P-12）0.1–10s，默认 1s，可按负载启动电流

调整，既躲过启动冲击，又能及时切除故障。短路保护（P-17）提供 OFF 与 C19–C1 多档灵敏度，出厂默认为关闭，需要时再启

用。电流计数（P-13）可记录 1–20 次动作，便于回溯跳闸次数。

6、上电延时、恢复延时与定时通断控制

上电延时（P-1）1–999s，默认 5s：来电后先确认电压稳定，再接通负载，相当于给后端设备一个延时合闸的缓冲。恢复延时

（P-2）1–999s，默认 30s，故障消除后按设定时间重合。定时关（P-3）与定时开（P-4）各支持 1–999 分钟，可按时间通断，

定时开需在定时关设定之后使用。

7、自动复位、故障指示与温度保护

自动复位（P-15）出厂默认开启，故障消除后自行恢复，也就是常说的自动重合闸；关闭后需人工确认再送电。面板 Fault 指

示灯提示保护动作状态，配合 R/T 与 OUT 指示，可判断当前处于延时、运行还是已分断。器件带温度保护：温度达到 85℃ 跳

闸，降至 65℃ 自行恢复，避免长时间过载积累温升。

8、紧凑结构与 35mm 导轨安装

整机 85×36×66mm，占两个模数位，防护等级 IP20、污染等级 3 级，适用于海拔 2000m 以下、工作温度 -5℃ ~ 40℃、湿度

不超过 50%（40℃ 时）的室内环境。35mm 标准导轨卡装，进出线端子在上下两侧分别标识，箱内排布与更换都方便。

三、GPS6-G06 智能计量型过欠压保护器的应用场景

GPS6-G06 为单相 N、L 两线进出的导轨式模块，可直接卡装在 35mm 导轨配电箱内。下面按常见用电场景分组说明；同一场景

在不同场所叫法不同，用法一致。

1、住宅、公寓与自建房入户配电（家用配电箱加装与二次装修改造）

装在入户总开关之后、分支回路之前，常见于新装入户配电箱、老房二次装修改造、农村自建房总配电等场合，为空调、冰箱、

热水器、洗衣机所在回路提供过压、欠压与过流保护。末端台区电压偏低时，家电启动电流随之升高，这只模块先行分断，回稳后

再延时重合，既减少家电因电压波动受损，也避免人不在家时长时间断电。改造时它与原有空气开关、漏电保护器并排卡在 35mm

导轨上，只占两个模数位。

2、商铺、门店与小型办公场所（便利店冷柜、餐饮后厨与小超市配电）

便利店冷柜、餐饮店后厨设备、小超市收银与照明，用电设备集中，且多在营业时段连续运行，对电压波动较为敏感。产品可在

原有门店箱体内加装，回路保护与用电量查看一并兼顾，便于按日核算电耗、排查异常用电，夜间无人时冰柜也少因电压异常停

机。

3、出租房、公寓与宿舍分户用电管理（房东抄表与预付费）

房东分户抄表、公寓整栋管理、员工宿舍用电，都需要逐户看清用电情况。产品带预付费（P-16）功能与电量累计显示，逐户的

智能计量数据直接在面板查看，常被当作分户用电查看与提醒的手段；配合密码锁定保护定值，租户或非授权人员改不动定值，争

议也少。需要说明的是，电量数据仅供日常查看，正式收电费仍应使用经检定的电表。

4、单相水泵、冷库、空调外机等电机制冷回路

单相潜水泵、冷库压缩机、空调外机、风机等电机类负载，欠压时容易启动困难、电流升高、绕组发热，在电压偏低的农网末端

与长距离线路末端尤为明显。把产品装在回路前端，电压异常时先切断电源，待电压恢复并经设定延时再启动，堵转、频繁启停与

绕组烧毁的风险随之降低。

5、弱电箱、安防监控与小型机房前端

监控主机、门禁、交换机、路由器与小型机房设备对供电质量敏感，且多处于无人值守环境。产品可为这些回路提供过欠压保

护，电压恢复后自动重合，减少设备反复重启、掉线与录像中断，夜间电压异常时也不必等人到现场处理。

6、农网末端台区、老旧线路与工地临时用电

农网末端台区、老旧小区线路、长距离低压线路与工地临时配电箱，都是电压偏移高发的地方。产品工作电压范围覆盖 AC 80–

300V，定值可按现场实测电压重新设定，适合在这类环境作为前端电压监测与用电保护，减少设备在低电压下长时间带病运行。

7、物业配电改造与公寓整栋用电管理

物业的老旧配电箱改造、公寓整栋分户配电、宿舍楼回路加装，通常要求器件体积小、便于统一配置和批量维护。过欠压保护器

占两个模数位，可在既有箱体内逐户加装；密码锁定加参数可调，物业或房东能给同一批设备设同一套定值，后期按记录比对即

可，不必逐台拆开检查。

8、工地活动板房与单相临时用电回路

工地活动板房、临时办公集装箱、临时照明与小型电动工具回路多为单相供电，线路临时敷设、接头较多，电压波动与接触不良

都不少见。过欠压保护器可卡装在临时配电箱的导轨上随箱转移，电压异常时先行分断、恢复后延时重合，电动工具与照明设备少

在异常电压下损坏。

四、GPS6-G06 智能计量型过欠压保护器的主要参数

五、GPS6-G06 智能计量型过欠压保护器的面板

(一）、产品面板代码显示

HH：9999 档位电度计量值

P：有功功率

PF：功率因数

℃：摄氏温度

NN：0.001 档位电度计量值

S：视在功率

HZ：频率

PE：预付费模式

(二）、按键说明

1、 ：菜单设置键：用于进入参数设置菜单

2、 ：上键：菜单模式下：短按增大参数值；退出菜单模式：短按查看设备温度。

3、 ：下键：菜单模式下：短按减小参数值；退出菜单模式：短按启动计时；关机状态下，长按清除电能数据。

4、 ：开/关机：短按开关机；关机状态下，长按恢复出厂设置。

六、GPS6-G06 智能计量型过欠压保护器的尺寸

七、GPS6-G06 智能计量型过欠压保护器的接线

八、GPS6-G06 智能计量型过欠压保护器常见问题与选购提示

以下问题是选购与使用时问得较多的几类，回答依据产品说明书及实际接线方式整理。

1、过欠压保护器和空气开关、漏电保护器有什么区别？需要一起装吗

三者监测的对象不同：空气开关应对过载与短路电流，漏电保护器监测漏电电流、防止人身触电，过欠压保护器监测供电电压的

高低，电压偏离定值即切断负载。像电压降到 190V 这种情况，电流未必增大，空气开关不会动作，电机绕组却会持续发热，因此

不能用空气开关代替电压保护。说明书也要求产品输入端与负载端均配置断路器——三类器件在同一配电箱里各司其职。

2、过欠压保护器怎么接线？是上进下出还是下进上出

GPS6-G06 的接线端子在上下两侧分别标注：上侧 IN 为进线，下侧 OUT 为出线，两侧各有 N 与 L 标识，属于上进下出的接

法。接线时先把进线侧断路器的 N、L 对应接入 IN 端，负载线接 OUT 端，N、L 不可接反；通电状态下不要触碰端子，接好后核

对是否牢固。

3、63A 的过欠压保护器能带多少千瓦

按单相 220V、功率因数取 1 估算，63A 约合 13.8kW；按 230V 估算约 14.5kW。这是理论满载值，实际选型还要看线路截面、

配电箱容量与负载性质。长期工作在接近满载的状态对器件寿命不利，一般按实际负荷留出余量再定规格。产品的过流保护可在

0.1–63A 之间设定，也能随回路容量下调。

4、装好之后经常跳闸怎么办

先分清是哪一类动作。Fault 指示随电压异常出现的，多半与定值有关：核对过压、欠压定值是否匹配当地实际电压，回差与恢

复延时是否留足。空调、水泵启动瞬间跳闸的，可适当延长电流保护动作时间，避开启动冲击。线路接触不良、端子松动也会让电

压读数波动，这类要先处理接线。短路保护出厂默认关闭，确有需要才启用。

5、家里已经有电表，还需要装过欠压保护器吗

两者分工不同：电表负责计量结算，这只模块负责电压与电流保护，顺带让人看得见用电量。只想了解家里用电变化，本产品显

示电压、电流、电能、功率与频率已经够用；但说明书讲得明白，电能计量数据仅供参考，不作为法定计量标准，也不作为计费依

据。租金结算、物业收费这类正式计费，仍应配置经检定的电能表。

6、选购这类产品时应该看哪些参数

建议按顺序核对：额定电压与工作电压范围能否覆盖本地电网（本产品 AC 120V/230V 额定、AC 80–300V 工作）；过流保护范

围与动作时间是否可调；过压、欠压定值能否分别设定并各带恢复值；显示项是否包含电压、电流、电能等常用数据；安装模数与

导轨类型是否与现有配电箱匹配；是否具备自动复位与密码保护。参数可调、显示项齐全的型号，后期改定值省事得多。
