一、为什么选择GPS6-N9VA3型三相四线WiFi款数显过欠压保护器

三相四线配电系统的故障很少单独出现：末端电压偏高或偏低、缺相、相序接反、三相负载不平衡、线路过流与漏电，常常在同

一台配电箱里并存。传统做法是为电压、相序、电流、漏电各配一只器件，再添一块数显仪表，器件多、接线多，整定值分散在不

同装置上，排查故障还得逐个翻查。GPS6-N9VA3 把这些判断收进一台 4P 导轨式设备：本地四个按键即可完成阈值与延时整定，九

项测量值同屏显示，故障由指示灯和代码直接指出；接入 WiFi 后，电压、电流、功率与电能可在手机上查看，参数、定时与报警

记录也能远程处理。它不替代断路器的短路与过载分断，而是把断路器看不到的电压、相序与不平衡状态，变成可判断、可整定、

可追溯的动作依据。

1.一台设备覆盖十二类保护

这台三相四线过欠压保护器把过压、欠压、过流、欠流、过频、欠频、三相电压不平衡、三相电流不平衡、相序、缺相、过温、

漏电一并纳入判断，出厂按常用工况预置，可按现场需要逐项启用或关闭，配电箱里不必为每类故障单独加装器件。

2.阈值与时序都能按现场调整

过压 120–300 V、欠压 60–210 V、过流 1–100 A、过频 61–80 Hz、欠频 30–49 Hz、三相电压不平衡 1–100 V、三相电

流不平衡 10–100 A、温度 10–85 ℃、漏电 30–99 mA，均在面板上直接设定；动作延时与恢复延时各 1–999 s，可减少瞬时波

动引起的误动作。

3.测量与整定在同一块屏上

九项测量值同屏显示，精度 0.5 级，正向与反向有功电能累计；查看电压、电流、温度、频率、漏电与电量，不必再外接仪

表。

4.故障类型不用猜

过压、过流、过频时指示灯快闪，欠压、欠流、欠频时指示灯慢闪，相序接反时屏幕显示 L1-L3-L2 并切断输出，APP 同步留下

报警记录。

5.断开之后有明确的恢复路径

上电延时、电压恢复延时、过流恢复延时分别可设，重合闸允许开关、次数与恢复时间可限，避免故障未消除时反复合闸。

6.远程就能确认状态

2.4 GHz WiFi 接入 SmartLife / Tuya Smart（涂鸦智能生态），手机端可查看实时电压、电流、功率与电能，修改参数、设置

定时、管理费用；同时支持小度、Google Assistant、Amazon Alexa 语音入口。

二、 GPS6-N9VA3型三相四线WiFi款数显过欠压保护器的主要特点

1、九项数显同屏，0.5 级精度

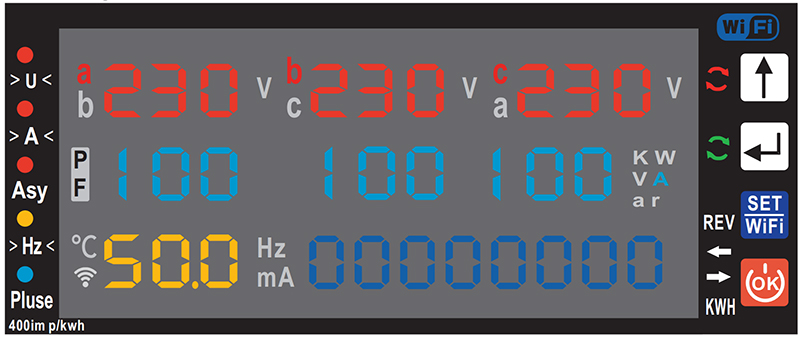

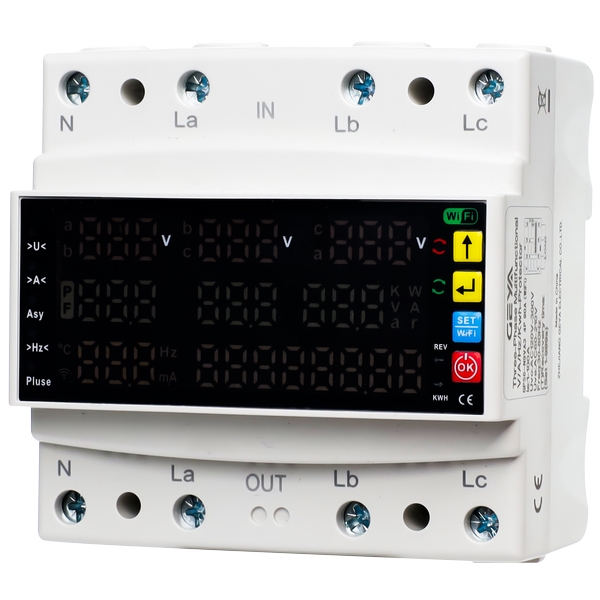

作为一台数显过欠压保护器，它用 4 位数码管分区显示 a/b/c 三相电压、L1–L3 三相电流、温度、频率与漏电电流共九项，

右下角显示正向 / 反向有功电能累计。精度 0.5 级，额定绝缘电压 450 V，工作电压范围 AC 60–300 V、额定频率 30–80 Hz，

可用于 380 V 三相四线系统的相电压监测。60 秒无按键操作，屏幕自动转入低功耗显示。

2、四键本地整定，参数逐项可设

面板只保留四个键：↑ 上键、↵ 移位、SET/WiFi 菜单、开关/保存键。按 SET 进入菜单，逐项选择功能码，用上键改数值、移

位键换数位，再按开关/保存键确认，整套整定不依赖手机。长按开关/保存键 8 秒可清除运行数据（电能累计无法清零），短按

↑ 键可查看 380 V 电压参数。

3、十二类保护可逐项启用，阈值与延时分别设定

每一项保护都有独立的功能码，可单独设为 ON 或 OFF；阈值、动作延时与恢复延时分别可调，便于按负载耐受度和上级断路器

的配合关系整定。另有连续过电流计数与电度保护，可按动作次数或累计电量触发断电。

4、指示灯与代码双重定位故障

面板左侧的 >U<、>A<、Asy、>Hz< 四组指示灯，分别对应过欠压、三相不平衡、过欠流与过欠频：越过上限时快闪，低于下限

时慢闪，Pulse 灯随电能脉冲同步闪烁。相序接错时，屏幕直接显示 L1、L3、L2 的接入顺序并切断输出，接线错误不必再拿相序

表逐相核对。

5、断开后自动重合闸（自复式）

故障消失后并不立即合闸。设备先经上电延时（出厂 5 s）确认电源稳定，再按电压恢复延时（20 s）或过流恢复延时（20 s）

等待负载侧恢复，之后经恢复延时（30 s）重合。常说的自复式过欠压保护器，指的就是这种无需人工复位、条件满足后自行合闸

的方式。重合闸允许开关、重合次数（APP 默认 5 次）与重合闸恢复时间（30 min）还可限制合闸节奏，减少重复跳合对设备的冲

击。

6、WiFi 手机远程：数据查看、参数调整与费用管理

设备支持 2.4 GHz WiFi。用手机扫描说明书二维码，或在应用商店下载 SmartLife / Tuya Smart（涂鸦智能生态），注册并添

加设备即可完成配网。APP 内可查看实时电压、电流、功率与电能数据，设置定时开关、费用管理（预付费用电与余额提醒）、报

警记录、密码与继电器上电状态；设备同时提供小度、Google Assistant、Amazon Alexa 语音入口。

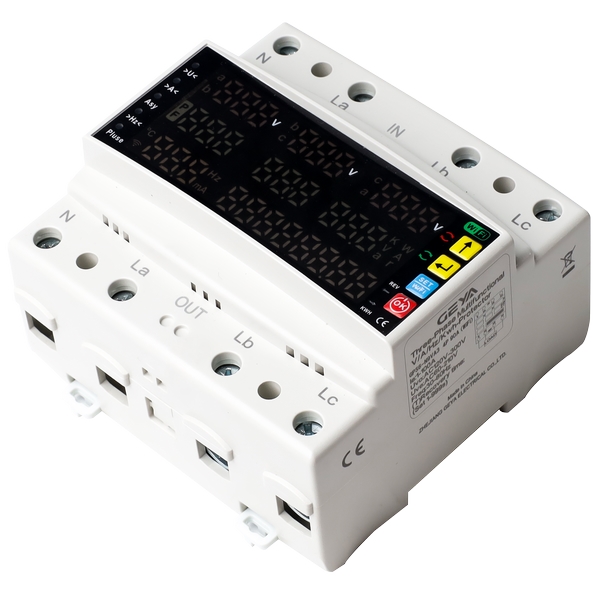

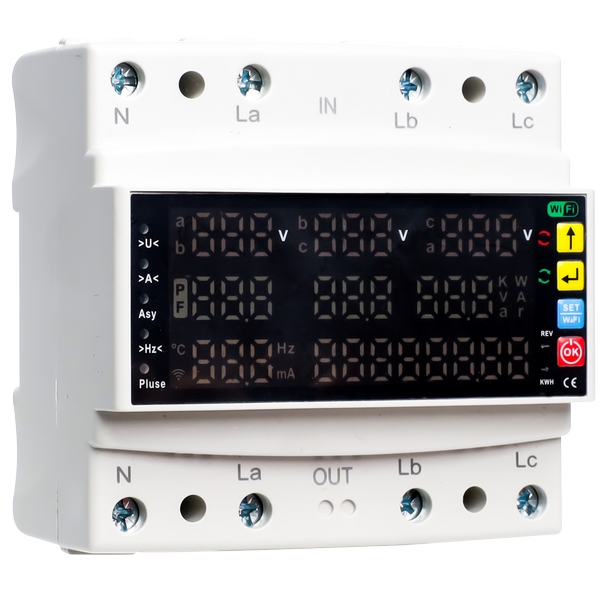

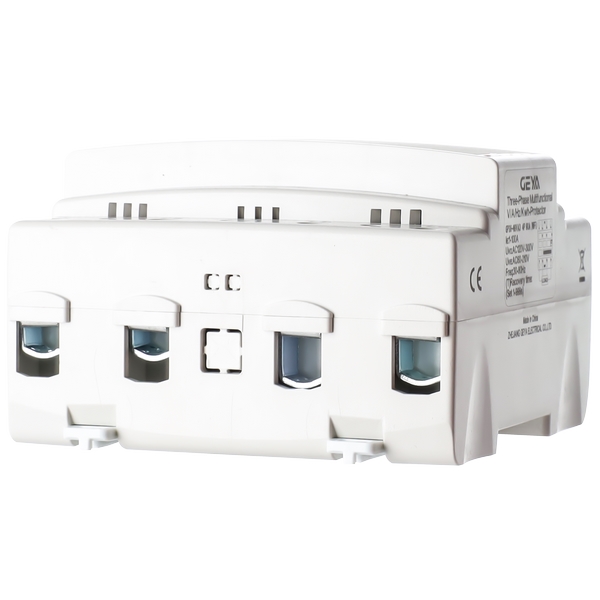

7、4P 90A 导轨式结构，可替换常规保护器位置

4P 结构让零线（N）与三相同时接通、同时断开，型号标称 90A，输出为 3 组常开触点（3NO）。机身按 35 mm DIN 导轨安

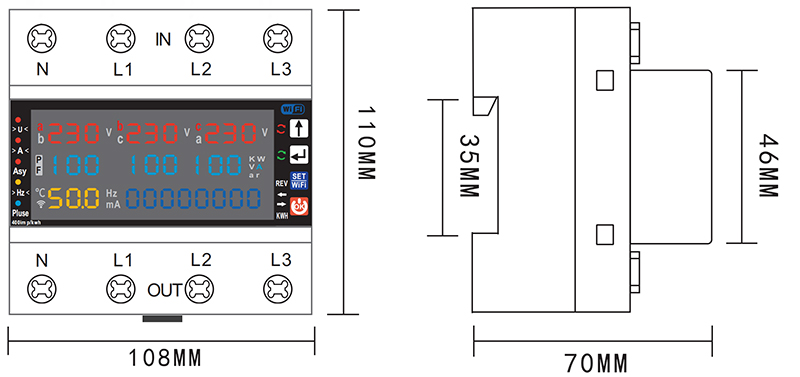

装，尺寸 110 × 108 × 70 mm、宽约 6 个 18 mm 模数位，可装入配电箱内原有电压保护器的位置。工作温度 -20–70 ℃，储存

温度 -20–70 ℃，防护等级 IP20，污染等级 3，使用海拔 2000 m 以下。

三、GPS6-N9VA3型三相四线WiFi款数显过欠压保护器的应用场景

这台过欠压保护器常见于以下六类现场：商铺与小型工厂的 380V 进线、农网末端台区、三相水泵与冷库压缩机等动力负载、分

布式光伏并网点、无人值守泵房与通信基站，以及出租物业的预付费用电管理。选型时先看负载类型与额定电流，再确定阈值取

值，以及是否启用缺相、漏电等项目。

1、住宅、商铺与小型工厂的 380V 进线保护

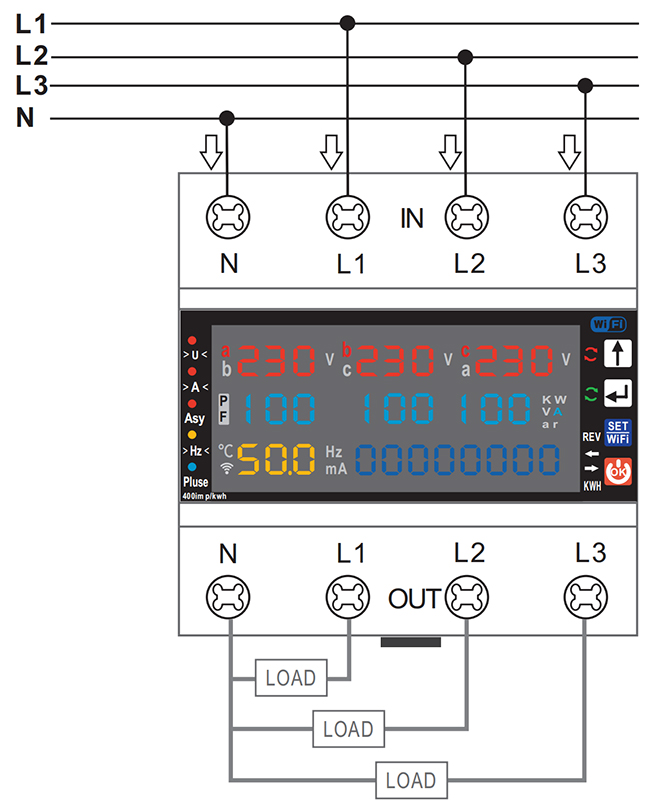

装在住宅、商铺、小型工厂总配电箱的进线侧，串接于断路器之后、负载之前，对进线电压偏高偏低、缺相、相序接反、三相负

载不平衡作出判断并切断。常见现场包括商铺 380V 配电箱、餐饮门店后厨三相设备、小型加工车间、自建房三相入户与物业总

表。断路器负责短路与过载分断，保护器负责电压、相序与不平衡这类断路器看不到的异常，分工不同。

2、农网末端台区的低电压与过电压防护

农村电网、长距离低压线路末端与农网台区，用电高峰常出现低电压（相电压偏低），夜间轻载或光伏倒送时又可能偏高。此类

现场可按实测电压，把过压、欠压阈值从出厂的 270 V / 170 V 调到贴近实际的范围，并适当放长电压动作延时，避开大功率设备

启动时的瞬时跌落。要注意的是，这台过欠压保护器不做升压与调压，只在电压越限时切断、恢复正常后重合，属于设备侧的防护

措施，不能替代台区改造或三相升压器。

3、三相水泵、风机与冷库压缩机的缺相、不平衡保护

农业灌溉水泵、养殖场增氧机、车间风机、冷库压缩机等三相动力负载，缺相运行与三相电流不平衡是绕组过热、烧电机的常见

原因。设备可启用缺相与相序保护，配合三相电流不平衡（出厂 20 A）、过流（出厂 80 A）与温度（出厂 85 ℃）阈值，在异常

持续到动作延时后切断电源。它装在进线侧、按线路电流判断，不能替代电机旁的热继电器或电动机综合保护器，两者可分级配

合。

4、分布式光伏并网的过压跳闸与倒送电量监测

户用与工商业屋顶光伏、分布式电源并网点，常遇到逆变器频繁报“电网过压”而停机。随机附带的说明书标注，该型号采用光

伏 WiFi 版本的面板，可在并网点或用户侧总进线监测三相电压与电流，并按正向、反向有功电能累计观察倒送电量；过压与过频

阈值可按并网要求整定，越限时断开、恢复后重合。它不替代逆变器自带的防孤岛与并网保护，也不承担并网电压治理功能。

5、无人值守泵房、通信基站与冷库的远程监控

农村饮水泵房、通信基站、冷链仓储、分布式光伏配电间等站点位置分散，运维不必每次到场：APP 可远程查看实时三相电压、

电流与功率，调阅报警记录，远程调整阈值与定时；停电恢复后按上电延时自动重合，减少到场合闸的次数；累计电量可用于内部

用电核算，不作贸易结算计量。

6、出租物业与宿舍的预付费用电管理

APP 的费用管理支持预付费用电与余额提醒，配合定时开关，可用于出租房、员工宿舍、市场摊位等需要控制用电额度的场所。

需要注意，4P 设备接在总进线，计量的是整条回路电量；分户计费仍需另配分表，这台设备负责越限与余额不足后的通断执行。

四、GPS6-N9VA3型三相四线WiFi款数显过欠压保护器的主要参数

额定供电电压	AC230V
工作电压范围	AC60-300V
额定频率	30-80Hz
延迟	过压/欠压/不对称：5V
精度	Class 0.5
额定绝缘电压	450V
输出触点	3NO
电气寿命	10⁵
机械寿命	10⁵
防水等级	lp20
污染程度	3
海拔	<2000m
操作温度	-20℃~70℃
湿度	≤50%or40℃(无凝结)
环境温度	-20℃~70℃
产品尺寸	11010870mm
