一、为什么选择GATS-A09三相自动电源转换开关

GATS-A09三相双电源自动转换开关（简称双电源开关）将微控制器精准控制与高清数字显示融为一体，在供电可靠性的同时，提

供高度灵活的参数自定义能力。产品采用模块化结构设计与标准DIN导轨安装方式，安装调试与日常维护均十分便捷，能够从容应对

各类应用场景下的电源切换需求。多重保护机制与完善的故障自诊断功能，有效降低了设备运行风险，为电力系统的安全稳定运行

保驾护航。

•微控制器精准控制：

采用微处理器核心，实现电压、电流实时监测与逻辑判断，切换动作响应及时准确。

•数字显示直观清晰：

配备LED数字显示屏，实时显示电压、电流、频率、温度等运行参数，状态一目了然。

•测量精度高：

测量精度达到0.5级，电压电流监测数据准确可靠。

•参数可编程设置：

支持欠压延时、恢复延时、过压保护、欠压保护、过流保护等多项参数自定义配置，适应不同工况需求。

•多重保护功能：

集过压、欠压、过流、三相不平衡、过热等多种保护于一体，保障用电安全。

•优先相序可设：

支持优先相选择功能，可根据实际需求设定主供电相序，满足不同用电场景的供电优先级要求。

•故障自诊断与查询：

内置故障代码显示功能，可记录并查询历史故障信息，便于快速排查问题。

•DIN导轨安装便捷：

标准DIN导轨安装方式，结构紧凑，便于在配电箱内集成安装。

•主备电源自动无缝切换：

主电网停电或电压异常时自动切换至备用发电机或第二路市电，实现不间断供电，避免人工操作延误。

•宽电压工作范围：

支持AC80~300V宽电压输入范围，适配不同地区电网电压波动，适用场景广泛。

•回差可调防抖动：

保护阈值带可设回差（滞回）功能，防止电压在临界点波动时开关频繁误动作。

•密码保护防误操作：

参数设置需密码验证，防止非授权人员误修改配置，保障系统运行稳定性。

•消防级供电可靠性：

满足消防负载、应急照明等关键负荷的连续供电要求，适用于不允许断电的重要场所。

二、GATS-A09三相自动电源转换开关的特点

1. 智能控制核心

GATS-A09双电源自动转换开关以高品质微控制器为控制核心，对三相电源的电压、频率等关键参数进行实时采集与智能分析，自

动判断电源工作状态并精准执行切换动作。产品控制逻辑稳定可靠，切换过程平滑过渡，有效避免对下游负载设备造成电压冲击。

2. 清晰的参数监测

配备高清LED数字显示屏，可实时显示当前电压、电流、频率、温度等全部运行数据。测量精度达到0.5级，为运维人员掌握供电

系统运行状态提供准确可靠的数据依据。同时支持电压与电流校准功能，设备长期运行下的测量精度不偏移。

3. 完善的保护体系

GATS-A09三相自动转换开关构建了的防护体系，涵盖过压保护、欠压保护、过流保护、三相电压不平衡保护、三相电流不平衡保

护以及过热保护等多重功能。各项保护阈值与动作时间均可根据现场实际需求独立设置，保护动作触发后支持自动恢复或手动复位

两种模式。

4. 灵活的参数配置

通过直观的菜单操作界面，可对欠压启动延时、恢复延时、过压保护值、欠压保护值、过流保护值、保护动作时间、不平衡保护

阈值等十余项参数进行独立设置与调整。整个设置过程带密码保护机制，有效防止非授权人员误操作。

5. 定时切换功能

内置分钟级定时切换功能，支持定时启停与定时切换双重设置，可实现按预定计划自动执行电源切换操作，满足周期性供电管理

与定时轮换的应用需求。

6. 手动/自动模式切换

支持手动操作与自动运行两种工作模式自由切换。手动模式下可通过面板按键直接控制合闸与分闸，便于设备调试、检修维护与

应急操作；自动模式下由控制器根据实时电源状态自动执行切换逻辑，全程无需人工干预。

7. 故障诊断与记忆

具备完善的故障自诊断功能，运行中一旦发生故障，面板对应指示灯随即点亮，并同步显示故障代码。支持历史故障记录查询，

帮助运维人员快速定位问题根源，大幅缩短故障排查与修复时间。

8. 可靠的机械与电气性能

产品电气寿命高达10万次，机械寿命达100万次，防护等级IP20，可在污染等级3级的工业环境中长期稳定运行。整体结构紧凑小

巧，采用标准DIN导轨安装方式，可灵活适配多种规格的配电箱与配电柜。

9. 相序与三相不平衡保护

具备三相电压不平衡检测与保护功能，可自由设定不平衡电压触发阈值与恢复阈值。当三相电压差值超过设定范围时自动执行保

护动作，有效避免因三相不平衡导致的电机烧毁、设备损坏等重大问题。同时支持相序检测功能，相序接反时立即给出故障提示。

10. 故障锁定与手动复位

过流等严重故障触发后可启用故障锁定功能，必须经人工确认排除故障后手动复位才能恢复运行，从机制上防止故障未排除即自

动重启造成二次损坏。输出触点采用3常开配置，可直接驱动外接接触器或信号回路。

三、GATS-A09三相自动电源转换开关的应用

1. 工业配电系统

在工厂车间、自动化生产流水线、PLC控制柜等工业配电场景中，GATS-A09三相双电源自动转换开关可实现主供电与自启动备用

发电机之间的无缝自动切换，机床、空压机、水泵等电机类负载不间断稳定运行。产品内置三相不平衡保护与过流保护功能，适配

电机负载工况，有效避免因停电或电压波动造成的生产中断与经济损失，广泛适用于一级负荷与二级负荷的供电保障场景。

2. 商业楼宇供电

GATS-A09双电源开关广泛应用于甲级写字楼、大型购物中心、五星级酒店、高层商住楼等商业建筑的低压配电系统。当市政电网

发生故障时，自动切换至备用发电机或第二路市电，保障电梯负荷、中央空调机组、生活水泵、公共照明等关键设施的持续供电，

满足商业建筑一级负荷与二级负荷的双电源供电规范要求。

3. 数据中心与通信机房

为IDC数据中心、服务器集群、通信基站、5G基站等对供电连续性要求较高的场所提供可靠的双电源自动切换保护。GATS-A09作

为UPS前置电源切换装置，在主电网波动或中断时快速切换至备用电源，有效防止因电源故障导致的数据丢失、服务器宕机与网络设

备停机，全力保障机房配电系统的高可用性与业务连续性。

4. 医疗与公共设施

GATS-A09自动转换开关适用于医院手术室供电系统、ICU重症监护室、急救中心、MRI核磁共振室、CT影像中心、急诊抢救室等对

供电可靠性有严格要求的医疗场所。产品生命支持系统、麻醉设备、电子病历系统等关键医疗设备在任何供电异常情况下都能稳定

运行，符合医院配电系统对双电源末端切换的规范要求。同时可广泛应用于应急指挥中心、广播电视演播室等公共设施场景。

5. 住宅小区与别墅

GATS-A09家用双电源开关在住宅配电系统中作为电源切换核心装置，当主电网意外停电时自动切换至备用发电机或第二路市电，

切实保障家庭基本用电需求。产品特别适用于别墅、农村自建房、偏远地区住宅等市电不稳定场景，轻松实现市电与发电机之间的

自动转换，提升居住安全性与用电舒适度。DIN导轨式紧凑设计，便于在家庭配电箱内便捷集成。

6. 农业与户外工程

本款三相双电源开关广泛应用于农业灌溉泵站、光伏电站输出切换、户外施工场地、农业大棚温控系统等各类户外用电场景。当

主电源出现异常时自动切换至柴油发电机组或备用回路，全力保障农业生产与工程作业的连续进行。产品具备宽电压工作范围与过

热保护功能，能够从容适应户外恶劣的电网环境与温度条件。

7. 消防与应急照明系统

专为消防水泵、防排烟风机、消火栓系统、消防电梯、应急照明配电箱、疏散指示标志等消防负荷设计的双电源自动切换装置，

在主电源故障时快速切换至备用电源或消防专用回路。产品满足建筑设计防火规范对消防负荷双电源末端切换的强制要求，全力保

障火灾等紧急情况下的人员疏散与消防救援作业顺利开展。

8. 金融、通信与交通枢纽

广泛应用于银行营业网点、ATM机、金融数据机房、移动通信基站、城市轨道交通信号系统、机场航站楼、高铁站等对供电可靠

性要求较高的关键基础设施。ATS自动转换开关主电网中断时无缝切换至备用电源，有效防止交易中断、通信失联、交通信号故障等

重大安全事故。产品支持优先相序设置功能，可根据供电优先级灵活配置主备电源切换逻辑。

四、GATS-A09三相自动电源转换开关的主要参数

五、GATS-A09三相自动电源转换开关的接线

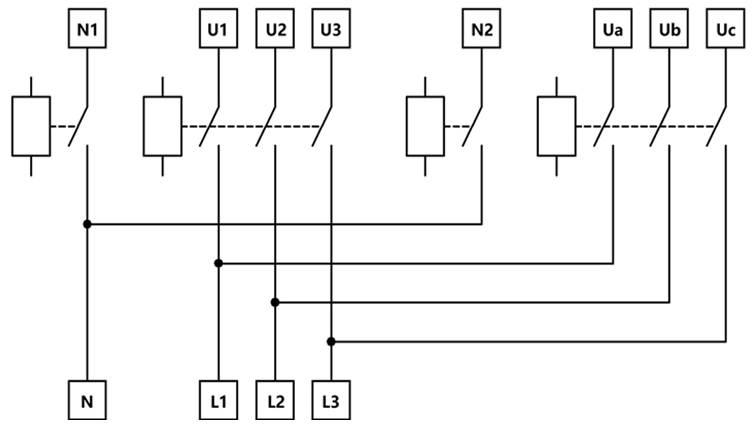

（一）、产品接线

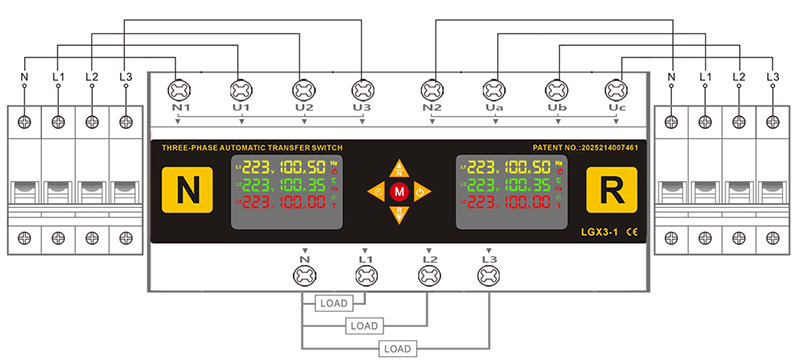

（二）、接线示例
