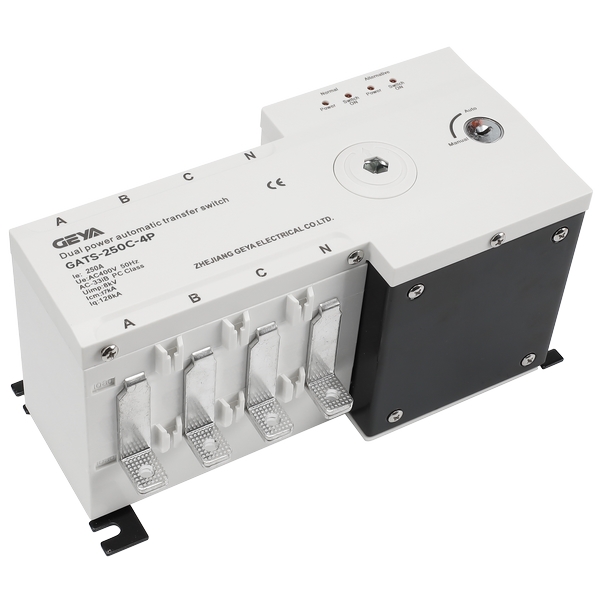

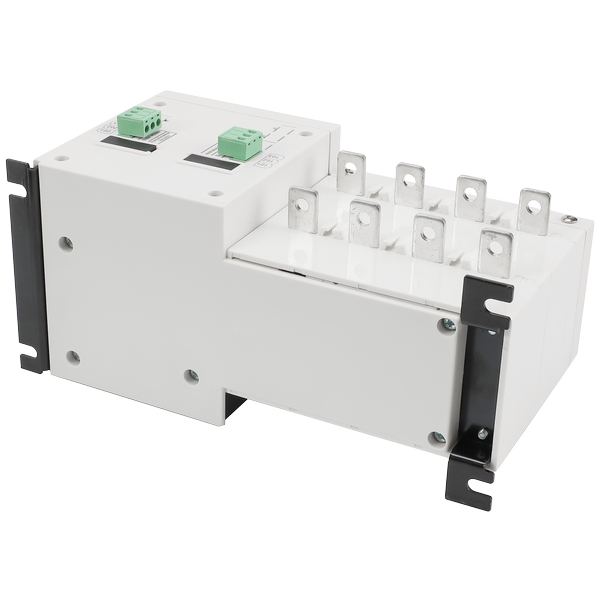

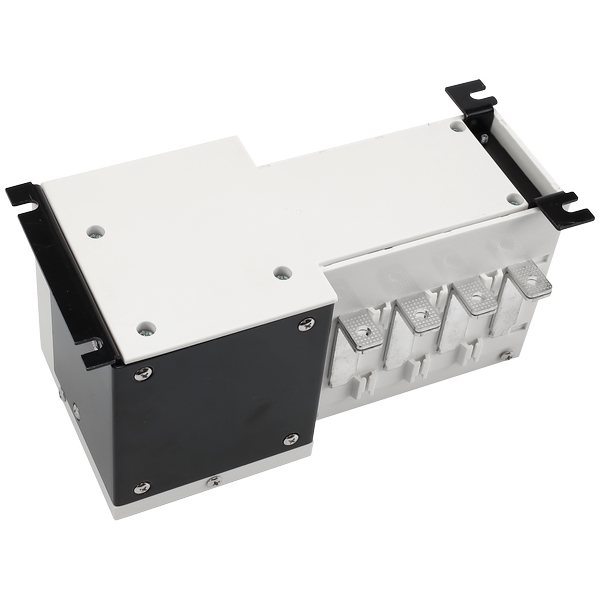

一、为什么选择GATS系列PC级隔离型双电源转换开关？

GATS系列以PC级隔离结构为基础，通过A/C/D三种控制器分级覆盖从基本市电—市电切换到消防联动、发电机控制的完整需求。

作为PC级双电源转换开关，其机械联锁可避免两路电源同时合闸；本体不承担过载/短路脱扣功能，下游故障由上级保护电器切除

后，开关可恢复对备用电源的接通，减少因本体跳闸锁死造成的长时间断电。对于消防泵、ICU、数据机房等对供电连续性有要求的

负荷，这一结构具有明确的运维价值。

1、PC级结构，故障后便于恢复供电：

本体仅执行电源切换，过载/短路保护由上级保护电器承担，故障消除后可切换至备用电源，满足消防及一级负荷的连续性要

求。

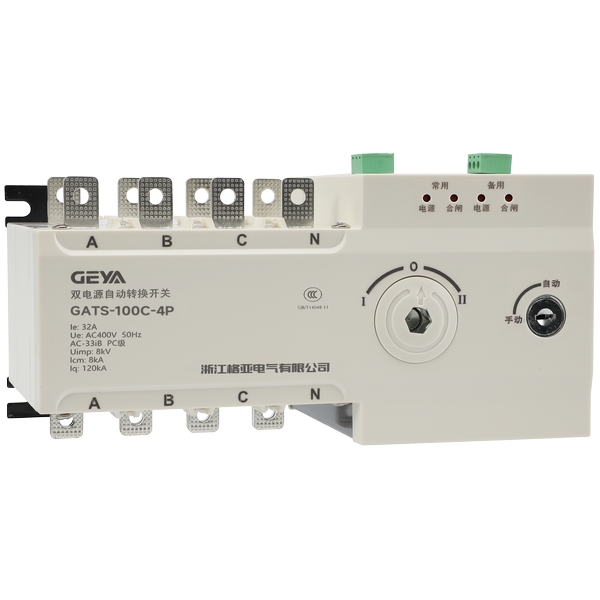

2、三工作位状态清晰：

具备常用合闸、备用合闸和两路断开位置，面板设I-O-II位置指示，便于运维判断和检修隔离。

3、控制器按需选配：

A型满足单相缺相检测的基本切换；C型增加消防联动（无源触点输入）与发电机启停；D型增加三相缺相检测，避免功能冗余。

4、AC-33iB使用类别：

适配阻性/感性混合负载及电动机类负载，覆盖消防泵、风机、水泵等常见应急负荷的切换条件。

二、GATS系列PC级隔离型双电源转换开关的主要特点

1、PC级隔离型执行结构：

机械联锁可避免两路电源同时合闸，切换可靠性较高；本体不设脱扣元件，下游故障由上级保护电器切除后，仍可保持或恢复对

备用电源的接通。

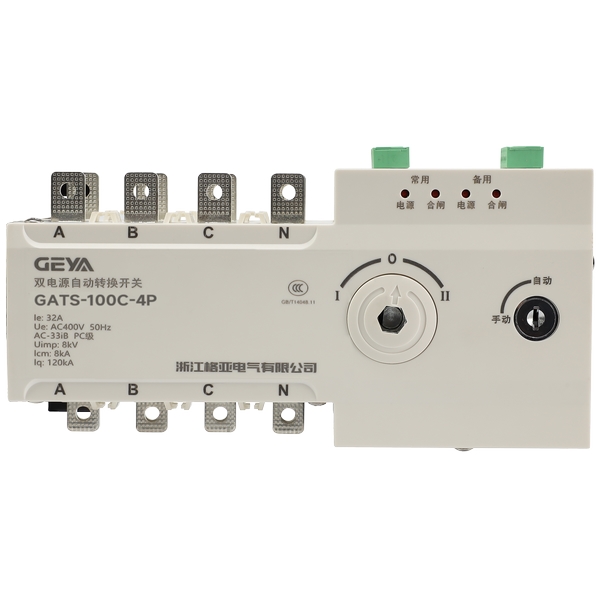

2、三工作位指示清晰：

标准配置具备I-O-II位置指示，检修时可利用“O”位形成明显断开点；消防等不允许误断的场合，应结合系统设计确认切换逻

辑与工位配置。

3、A/C/D控制器分级：

- A型：LED电源/合闸指示，支持单相（A相）缺相检测，适用于常规市电—市电切换。

- C型：增加消防联动（无源触点输入）与发电机启动/停止控制，适配市电—柴发系统及消防联动回路。

- D型：在C型基础上增加三相缺相检测，适合对三相电源品质有监测要求的负载。

4、环境适应性明确：

工作电源AC230V，功耗≤10W；运行温度-5℃~+40℃，海拔不超过2000m，污染等级3级，适用于常规建筑与工业配电环境。

5、一体式安装与手动/自动切换：

控制器与本体一体化，面板设手动/自动旋钮，支持手动遥控操作，成套装配无需分体控制器接线。

三、GATS系列PC级隔离型双电源转换开关的应用

1. 消防泵末端互投与排烟风机消防联动

PC级双电源转换开关常用于消防泵、喷淋泵、防排烟风机、消防控制室主机、防火卷帘控制箱等消防负荷的末端互投。GATS系列

C/D型支持消防联动无源触点输入，可在火警信号触发时按预设逻辑完成电源切换或非消防负荷切除；PC级本体不设脱扣元件，故障

切除后仍可恢复对备用电源的接通，有助于保障消防电机类负载的供电连续性。选型时可参考“消防泵双电源末端互投PC级怎么

选”“排烟风机ATS消防联动接线”等场景需求，并结合规范确认工位配置与联动逻辑。

2. 医院手术室、ICU与医疗IT隔离系统配电

手术室、ICU及重症监护设备对供电连续性要求较高，ATS通常需与UPS、柴油发电机形成联动。GATS系列D型具备三相缺相检测能

力，可监测两路电源品质；C/D型的发电机启停接口可与柴发控制器配合，在市电失电后完成电源过渡衔接。围绕“ICU双电源ATS切

换时间0.5s选型”“医院手术室PC级双电源配电”等需求，PC级ATS的机械联锁结构可降低两路电源并列风险，为医疗IT隔离系统的

隔离变压器和绝缘监测装置提供稳定的前端电源基础。

3. 数据中心市电—柴发切换与机房关键负载配电

数据中心要求市电与柴油发电机之间的切换逻辑清晰、便于验证。PC级一体式ATS本体不承担过载/短路保护，侧重电源间的可靠

转换，常用于市电—柴发及关键母线间的低压电源转换。GATS系列的三工作位隔离设计便于检修隔离，故障切除后可恢复备用电源

供电；C/D型的发电机启停控制功能可与柴发机组逻辑配合。针对“数据中心市电柴发切换PC级ATS选型”“机房双电源自动转换开

关不跳闸”等需求，适用于中小型数据机房、中控调度室、应急指挥中心等场景。

4. 光伏/储能并离网切换与防反送电

分布式光伏与储能系统的并网/离网模式切换，要求ATS能在市电与光伏或储能输出之间按既定逻辑转换，并防止反送电。GATS系

列的PC级三工位结构可提供明确的“O”位断开点，便于并离网转换时形成可见隔离；C/D型的控制逻辑可与逆变器方案配合，实现

市电失电后的有序切换。对于“光伏并离网双电源切换防反送电”“储能ATS并网离网切换逻辑”等项目，选型时应将ATS动作逻辑

与逆变器停机/切换时序一并考虑，而非仅按通流能力选型。

5. 新能源汽车充电站与无人值守场站配电

公共充电站、充电hub通常为无人值守站点，市电失电后需自动将负荷切换至备用电源，以维持充电服务、通信、监控和支付设

备运行。GATS系列C/D型的自投自复/自投不自复可选逻辑，可根据场站运维策略设定主电恢复后是否自动返回；PC级结构在故障切

除后的恢复能力，可减少无人站点的人工复位需求。针对“充电桩双电源自动切换备用电源”“无人值守充电站ATS自投自复”等场

景，集中式充电场站负荷随机性较强，选型时需关注额定电流与短路耐受能力的匹配，并由上级保护电器构成完整保护方案。

6. 工业连续生产线与不允许断电的重要负荷

化工配料、冷库制冷、连续浇筑、精密加工等生产线，停电造成的原料报废和设备停机损失往往高于开关本身投入。GATS系列可

用于“市电+市电”或“市电+发电机”双回路中，在一路失电时自动完成切换；PC级本体不设脱扣元件，下游故障被上级保护电器

切除后，开关仍可保持或恢复对备用电源的接通，避免因本体跳闸导致整段母线长时间失电。围绕“工厂连续生产线双电源自动切

换”“冷库制冷ATS不间断供电”“PC级ATS故障不跳闸选型”等长尾需求，可作为工业配电选型的参考方案。

四、GATS系列PC级隔离型双电源转换开关的功能

（一）、功能介绍

（二）、功能参数

五、GATS系列PC级隔离型双电源转换开关的技术参数

六、GATS系列PC级隔离型双电源转换开关的接线

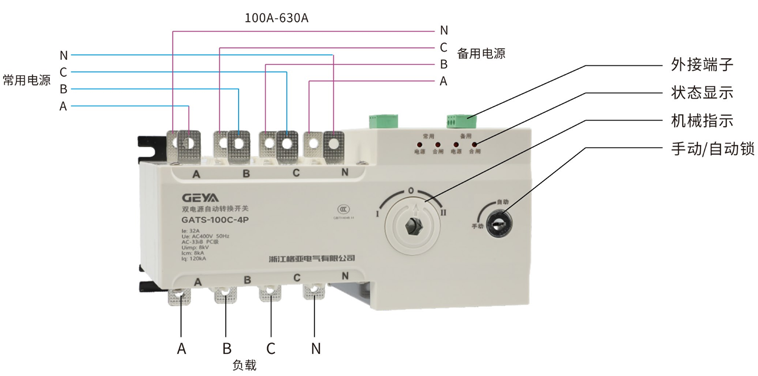

（一）、接线示意图

（二）、端子定义

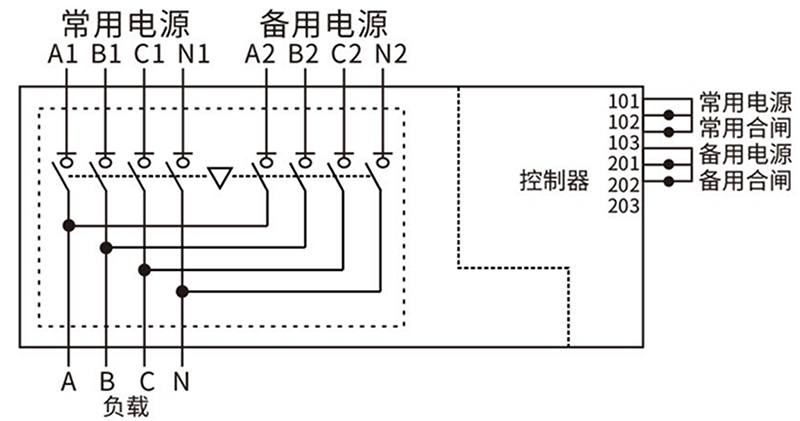

100A~630A A型接线图

101-103:常用电源外接状态指示灯信号输出(有源AC220V/0.5A)101---信号灯公用零线

102---常用电源信号输出

103---常用合闸信号输出

201-203;备用电源外接状态指示灯信号输出(有源AC220V/05A)

201---信号灯公用零线

202--备用电源信号输出203---备用合闸信号输出

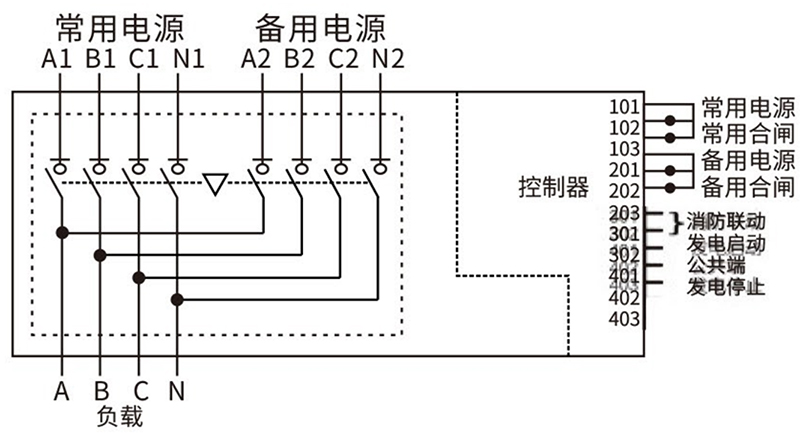

100A~630A C型 D型接线图

101-103;常用电源外接状态指示灯信号输出(有源AC220V/0.5A)

101-信号灯公用零线

102---常用电源信号输出

103--常用合闸信号输出

201-203:备用电源外接状态指示灯信号输出(有源AC220V/05A)

201--信号灯公用零线

202--备用电源信号输出

203-备用合闸信号输出

301-302:消防联动信号输入端无源短接

1.当负载发生火灾时301与302短接控制开转换到零位，切断负戴电源

401~403:发电机启动，停止控制信号无源艳出。

1.当市电出现故障402.401闭合，启动发电机工作

2.当市电恢复正常时402.403闭合，给发电机停止工作。

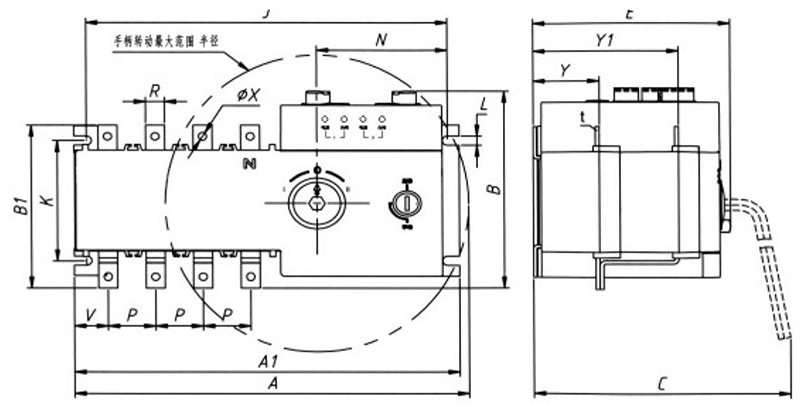

七、GATS系列PC级隔离型双电源转换开关的尺寸
