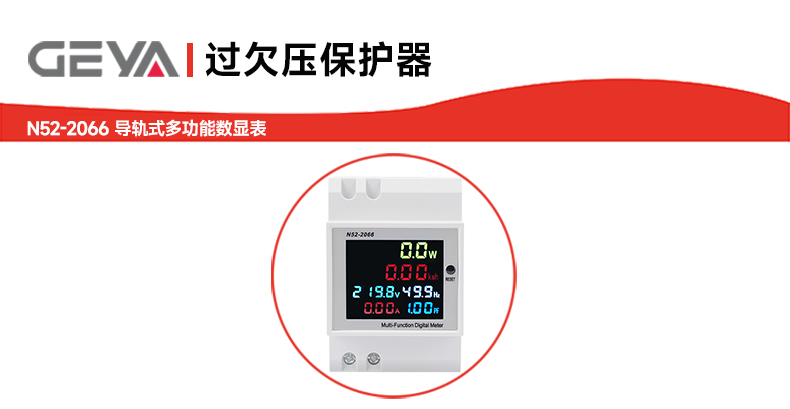

N52-2066 导轨式多功能数显表

N52-2066 集多种电参量测量于一体，结构紧凑，安装便捷，适用于对电参量监测有

多样化需求的场合。其较高的测量精度和稳定的数据刷新率，可帮助用户实时掌握系统

运行状态，辅助能效分析与用电管理。

1、多功能集成：

- 一台设备同时测量电压、电流、功率、功率因数、频率和电能，省去多表搭配的复

杂性与成本。

2、高清晰显示：

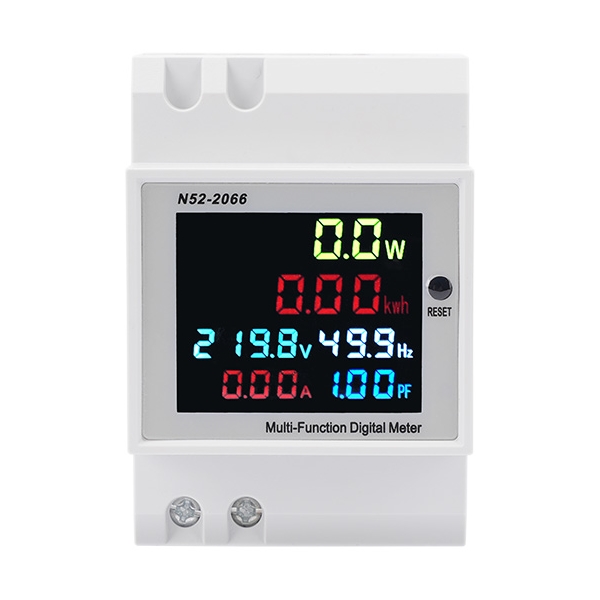

- 彩色LCD屏，显示清晰，视角广阔，数据读取方便。

3、安装灵活：

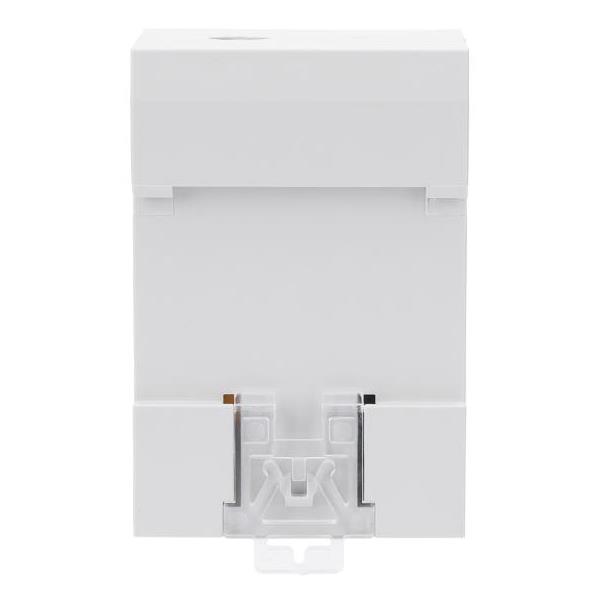

- 支持DIN导轨安装，适配各类电箱与配电柜。

4、性能稳定：

- 测量准确度高，数据刷新快，适应严苛工业环境。

1、宽范围测量：

- 交流电压可选40.0–300.0V 或 200.0–450.0V（订货时需明确规格），电流测量范

围0–100.0A，分辨率达0.01A，适用多种电气系统。

2、多参数高精度监测：

- 功率因数检测范围0.00-1.00，电能累计范围0–99999kwh，并具备分段分辨率显

示功能，兼顾小功率与大功率场景下的数据准确性。

3、快速刷新：

- 每秒2次测量更新，实时反馈系统状态。

4、电能记忆功能：

- 断电后电能数据不丢失，重新上电后继续累积，便于用电统计与分析。

5、接线灵活：

- 支持内部互感器直接穿线测量，也支持外接电流互感器，适用不同现场安装条件。

N52-2066 可广泛应用于工业控制柜、配电系统、能源管理系统、智能建筑及电力监

控场景中，实现对用电设备的实时监测与能耗统计。其紧凑的结构与良好的兼容性，使

其特别适合空间有限的导轨安装场合，如：

1、低压配电箱内的电压/电流监测

2、生产线设备功率与电能累计

3、商业楼宇空调、照明等用电回路监控

4、可再生能源系统的电力参数采集

1.将测量电压连接到1和2端子

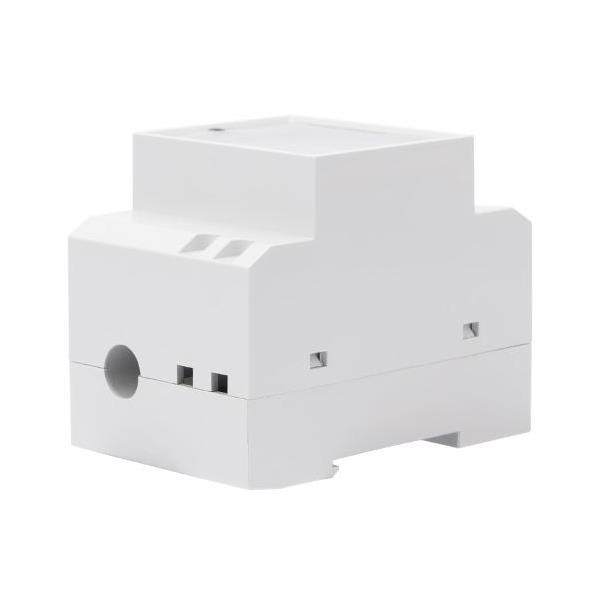

2.仪表与内部电流互感器的连接如图1所示。使电线穿过仪表上的孔，并任意选择方向。

3.仪表与外部电流互感器的连接如图2所示。将电线穿过仪表上的孔，将二次变压器的两

根电线连接到3和4端子。

4.通电时，仪表显示测量参数。

5.通电后，您可以按住SAM CK的按钮5秒，然后松开按钮，电能将为零并开始累积。断

电时，电表可以保存电能值，并在下次开机时继续累积数据

N52-2066 导轨式多功能数显表技术参数：
