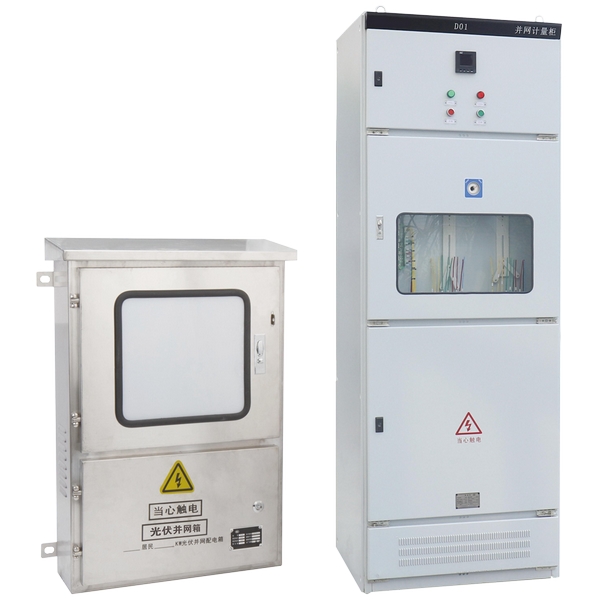

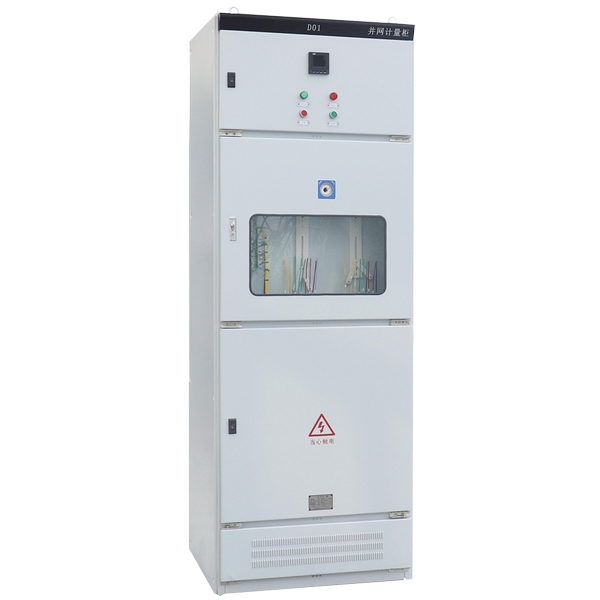

高压光伏并网柜

在推动清洁能源高效利用的背景下，高压光伏并网柜作为光伏发电系统并网运行的关

键设备，凭借其高可靠性、灵活配置与智能监控等优势，广泛应用于各类光伏电站。该

产品不仅能够有效保障电网与发电设备的安全稳定运行，还具备良好的环境适应性与扩

展能力，是现代化光伏电站配电系统中的理想选择。

高压光伏并网柜产品优势：

1、可靠性高：

- 采用国内外知名品牌元器件，设备在复杂工况下仍稳定运行。

2、智能化程度高：

- 支持远程监控与数据采集，实现对电压、电流、功率及电能质量的监测。

3、配置灵活：

- 可根据实际需求设计多路逆变器输入，适配不同规模的光伏电站。

4、安全防护：

- 具备失压跳闸、有压合闸、防雷与孤岛保护等多重保护机制。

5、结构紧凑，安装便捷：

- 防护等级高，适应多种安装环境，节省空间并降低运维难度。

高压光伏并网柜产品特点：

1、高度自动化：

- 可在无人干预条件下实现长时间稳定运行，大幅降低人工操作需求与运维成本。

2、电气方案灵活多变：

- 支持多路交流输入设计，可根据项目实际容量灵活扩展或调整结构。

3、多重安全保护机制：

- 包括检失压跳闸、检有压合闸、防雷器保护及孤岛保护等功能，保障系统与人

员安全。

4、元器件选配：

- 核心部件可选用及国内知名品牌产品，整机性能与使用寿命。

5、技术：

- 应用永磁控制、微机快速保护算法及高速信号处理技术，提升系统响应速度与处理

精度。

6、智能监测与通讯能力：

- 实时采集电压、电流、频率、有功及无功功率等参数，支持四象限电能计量，并通

过RS485接口与ModBus-RTU协议实现本地/远程数据监控。

高压光伏并网柜产品应用：

高压光伏并网柜广泛适用于各类光伏发电场景，包括：

1、地面集中式光伏电站：

- 作为汇流与并网关键设备，实现对发电能量的统一调度与分配；

2、工商业分布式光伏系统：

- 适用于厂房屋顶、园区光伏项目，支持低压并网与电能管理；

3、山地、荒漠等复杂环境光伏电站：

- 结构防护等级高，适应较高海拔、温差大及湿度变化明显的运行条件；

4、农光互补、渔光互补等复合型项目：

- 提供灵活电气方案，满足多场景集成应用需求；

5、需远程监控与智能运维的光伏项目：

- 借助其通讯与数据采集能力，实现对电站状态的实时监控与高效管理。

高压光伏并网柜使用环境条件：

1、环境温度：-5℃ 至 +40℃，24小时内平均温度不超过+35℃；

2、海拔高度：不超过2000米；

3、湿度范围：在+40℃时相对湿度不超过50%，较低温度下可允许更高湿度（如+20℃

时90%），需防范凝露情况；

4、安装位置：室内安装，倾斜度不大于5°；

5、环境要求：无剧烈振动与冲击，无腐蚀性气体；

注：使用条件需与制造方协商定制。

高压光伏并网柜执行标准：

本产品严格遵循以下国家标准：

GB7251.1-2013 《低压成套开关设备和控制设备 第1部分》

GB7251.12-2013 《低压成套开关设备和控制设备 第2部分》

GB 4208-2008 《外壳防护等级（IP代码）》

GB9466.1-1997 《低压成套开关设备基本试验方法》

高压光伏并网柜凭借其优异的技术性能与广泛的适用性，已成为光伏发电领域的重要

组成部分，为电网安全与能源高效利用提供坚实保障。
