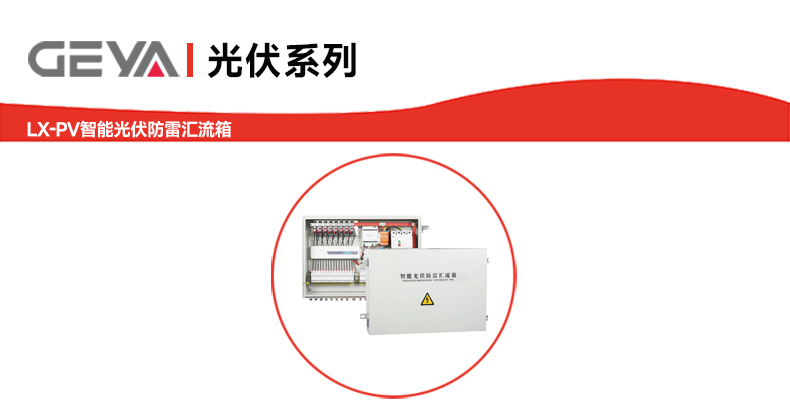

LX-PV智能光伏防雷汇流箱

LX-PV汇流箱通过高度集成化设计与智能化管理，有效解决光伏系统面临的雷击风

险、故障定位难和运维成本高的问题，为用户提供安全、稳定且高效的光电转换保障。

LX-PV智能光伏防雷汇流箱产品优势：

1、高可靠性：采用多重防雷与电气隔离技术，减少雷击及电涌对系统的损害。

2、智能化监测：实时采集电流、电压、温度等数据，支持故障报警与精准定位。

3、安全防护：具备直流电弧检测、绝缘阻抗监测等功能，提前预警潜在风险。

4、远程管理：支持RS485或无线通信，兼容光伏电站监控平台，实现远程运维。

5、模块化设计：维护便捷，支持灵活扩展，适应不同规模电站需求。

LX-PV智能光伏防雷汇流箱产品特点：

LX-PV智能光伏防雷汇流箱在设计与功能上注重实用性、安全性与智能化，具体特点

包括：

1、多重防雷与电气保护

- 内置高性能直流防雷模块，残压低、响应迅速，符合国家防雷标准，有效抑制浪涌

冲击。每路光伏组串输入端均配备熔断器或直流断路器，提供过流和短路保护，系

统安全运行。

2、智能组串监测与故障定位

- 可实时监测每路组串的电流、电压及功率数据，精准识别组串异常、遮挡或退化问

题，并通过人机界面或远程平台发出告警，大幅提升运维效率。

3、高防护与环境适应性

- 箱体采用耐腐蚀、抗紫外线材料，防护等级达IP65，能够有效抵御风沙、雨水、盐

雾等恶劣环境，适用于户外及苛刻气候条件下的长期运行。

4、电弧故障检测与绝缘监测

- 支持直流电弧检测（AFCI）和绝缘阻抗监测功能，可在故障发生前切断电路，预防

火灾风险，提升系统整体安全性。

5、灵活通信与远程管理

- 配备RS485通信接口，支持Modbus协议，可无缝接入光伏电站监控系统。用户可

通过平台远程查看数据、修改参数并接收故障推送，实现智能化运维。

6、模块化与易维护设计

- 内部结构清晰，模块支持独立更换，维护时无需停机，降低系统运维成本，同时支

持容量扩展，适应不同规模电站的需求。

LX-PV智能光伏防雷汇流箱产品应用：

LX-PV智能光伏防雷汇流箱广泛适用于多种光伏发电场景，在提升系统可靠性、保障

发电效率方面发挥关键作用：

1、大型地面光伏电站

- 适用于集中式发电场景，可实现对大量组串的汇流、监测与保护，帮助运维人员快

速定位故障，减少发电损失，提高电站运营效益。

2、分布式光伏系统

- 广泛应用于工商业屋顶、公共建筑等分布式项目中。其紧凑型设计与智能化功能尤

其适合空间有限、运维需求高的场景，保障用户侧发电安全。

3、复杂环境项目

- 包括沿海、高原、沙漠、农田等环境。产品的高防护性和环境适应性能够有效

应对潮湿、高盐碱、高低温等挑战，保持长期稳定运行。

4、农光互补与光伏扶贫工程

- 在农业大棚、渔光互补等一体化项目中，该产品能够适应复杂安装环境，提供可靠

的电气保护与实时监测，助力绿色能源融合发展。

5、老旧电站改造与扩容

- 支持原有光伏系统的智能化升级，通过加装汇流箱实现组串级监测与远程管理，延

长电站寿命，提升发电效率与安全性。

LX-PV智能光伏防雷汇流箱技术参数：
