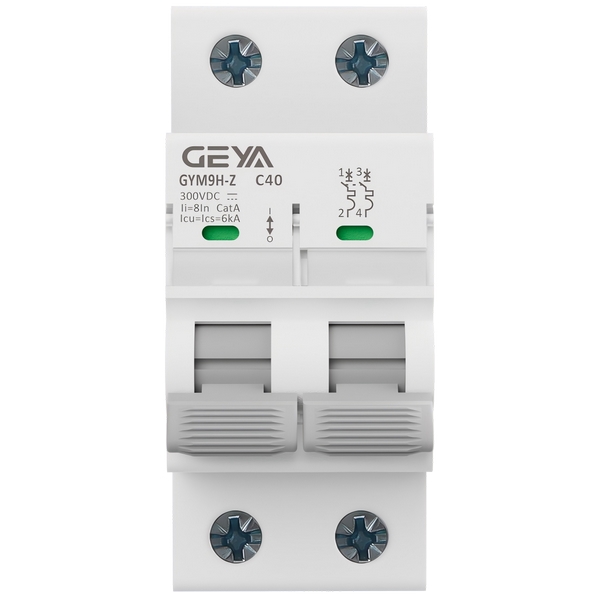

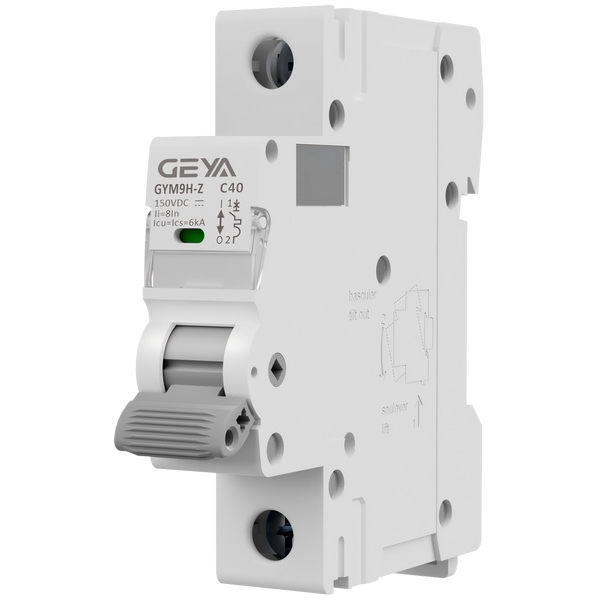

GYM9H-Z C40型小型断路器

GYM9H-Z C40型小型断路器设计用于实现对线路的短路保护，适用于正常条件下不

频繁的电路通断操作。其结构紧凑、性能可靠，可广泛适用于工业、商业、高层建筑及

住宅等多种电气安装场合，帮助用户提升用电安全性与系统稳定性。

GYM9H-Z C40型小型断路器产品优势：

1、符合RoHS 2.0环保指令，满足绿色产品要求

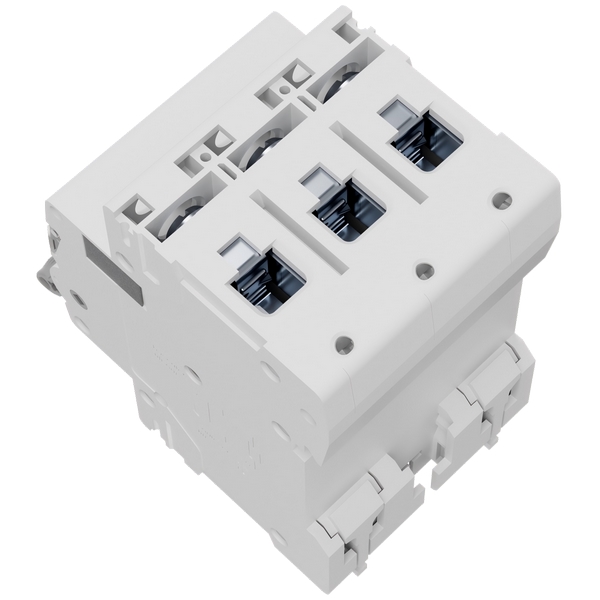

2、采用双汇流排接线设计，接线稳固可靠

3、具备透明标识窗，便于查看与识别

4、提供触头位置指示，状态一目了然

5、接线能力覆盖0.5–25mm²导线，适用范围宽

6、分断能力达6kA，提供可靠短路保护

GYM9H-Z C40型小型断路器产品特点：

1、额定电流覆盖1A至63A多档可选，适应不同负载需求

2、提供B、C、D三种脱扣特性，可根据负载特性灵活选型

3、1P、2P、3P、4P，满足单相及三相系统接线

4、额定绝缘电压500V，冲击耐受电压4kV，绝缘性能良好

5、防护等级IP20，具有一定防触电与防异物能力

6、机械寿命20000次，电气寿命10000次，耐用性较高

7、紧固扭矩2.0N·m，接线可靠且不易松动

GYM9H-Z C40型小型断路器产品应用：

适用于：

1、工业厂房配电箱、控制柜

2、商业建筑照明与插座回路

3、高层住宅户内配电箱

4、各类住宅、办公室等民用电气系统

GYHM9H

产品型号

小型断路器

MCB

GYM9H-Z C40型小型断路器技术参数：

额定电流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

额定电压（Ue）：1P:230/400VAC、150VDC

                            2P:230/400VAC、300VDC

                            3P:230/400VAC、450VDC

                            4P:230/400VAC、600VDC

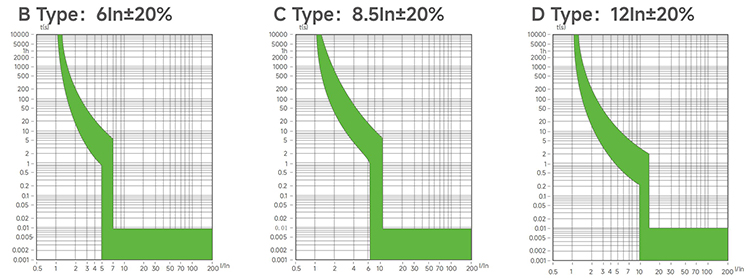

跳闸曲线：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In

分断能力：6kA

额定绝缘电压（Ui）：500V

额定冲击耐受电压（Uimp）：4KV

拧紧力矩：2.0N.m

防护等级：Ip20

Poles：1P、2P、3P、4P

机械寿命：20000次

电气寿命：10000次

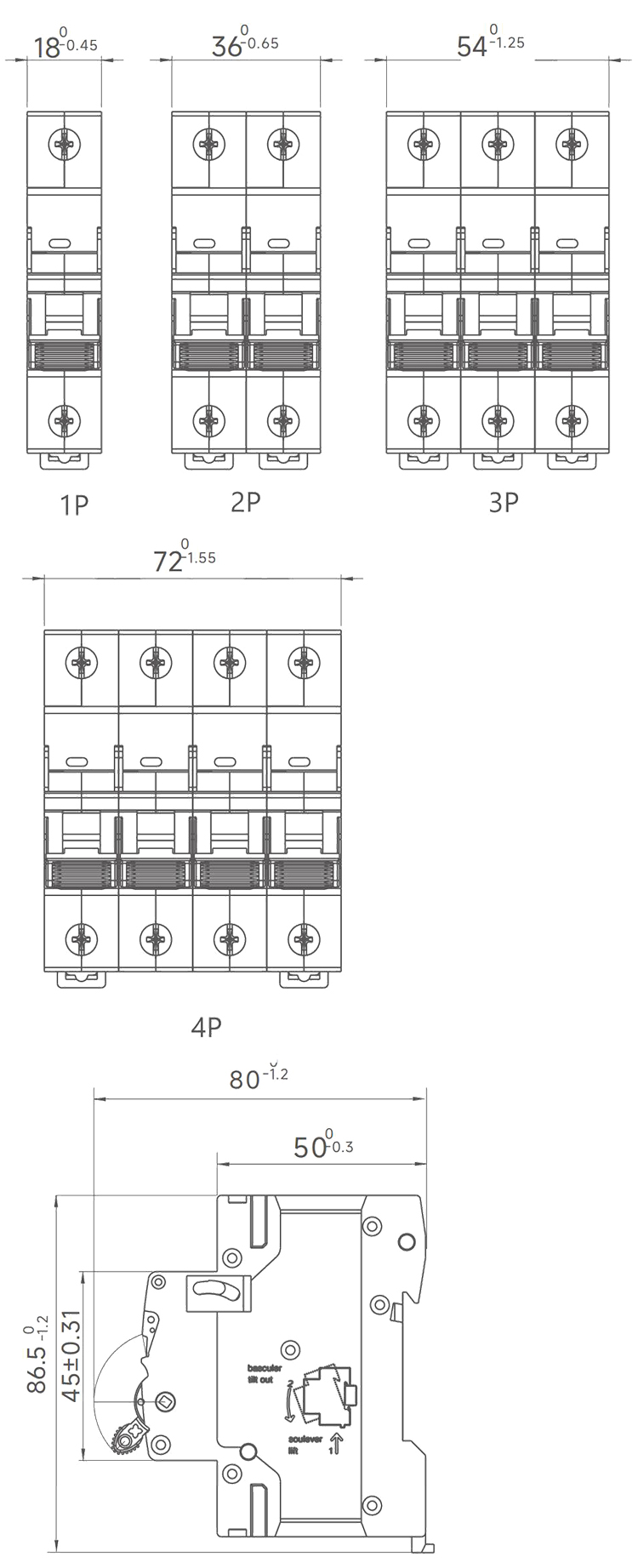

GYM9H-Z C40型小型断路器产品尺寸：

GYM9H-Z C40型小型断路器温度补偿：

当环境温度不是30℃的基线温度时，参考校正系数如下：

电流校正系数
