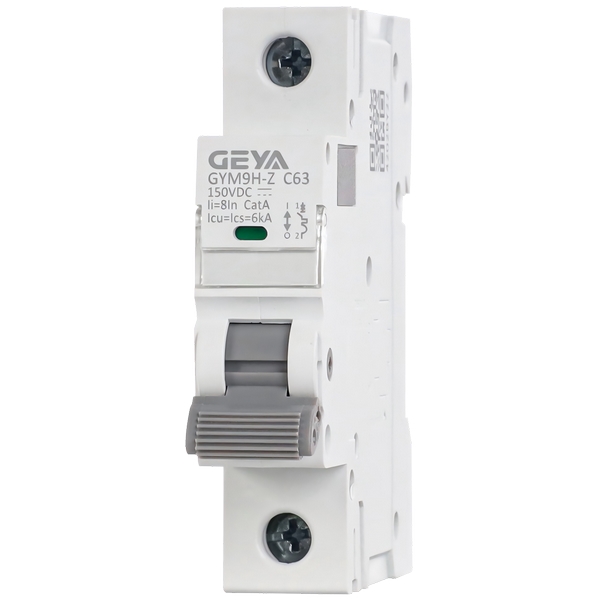

GYM9H-Z C63型小型断路器

GYM9H-Z C63型小型断路器专为线路的过载与短路保护设计，适用于正常条件下线

路的不频繁通断操作。其广泛的应用场景、可靠的安全性能以及符合环保要求的材质，

使其成为多种电气安装场合的实用选择。

GYM9H-Z C63型小型断路器产品优势：

1、安全可靠：提供过载和短路双重保护，保障用电安全。

2、环保合规：产品符合RoHS 2.0环保指令要求。

3、安装便捷：采用双汇流排接线设计，支持透明标识与触点位置指示，便于识别与维

护。

4、接线灵活：接线能力覆盖0.5–25mm²导线，适应不同布线需求。

GYM9H-Z C63型小型断路器产品特点：

1、结构设计：采用模块化紧凑型设计，并配备双汇流排接线系统，在有限空间内实现

可靠的电气连接。

2、状态可视性：集成透明标识窗与机械式触点位置指示器，提供直观、准确的分合闸

状态确认。

3、触点系统：银合金触点与优化灭弧结构相结合，旨在提升分析性能与电气寿命。

4、操作机构：采用快速闭合与分断机构，操作手感清晰，动作响应可靠。

GYM9H-Z C63型小型断路器产品应用：

本产品可广泛用于：

1、工业厂房配电箱

2、商业建筑照明与动力回路

3、高层住宅户内配电

4、各类居住与公共建筑的电气终端保护

GYM9

型号说明

小型断路器

MCB

GYM9H-Z C63型小型断路器技术参数：

额定电流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

额定电压（Ue）：1P:230/400VAC、150VDC

                            2P:230/400VAC、300VDC

                            3P:230/400VAC、450VDC

                            4P:230/400VAC、600VDC

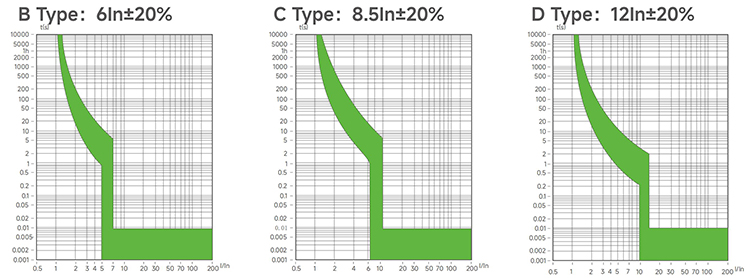

跳闸曲线：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In

分断能力：6kA

额定绝缘电压（Ui）：500V

额定冲击耐受电压（Uimp）：4KV

拧紧力矩：2.0N.m

防护等级：Ip20

Poles：1P、2P、3P、4P

机械寿命：20000次

电气寿命：10000次

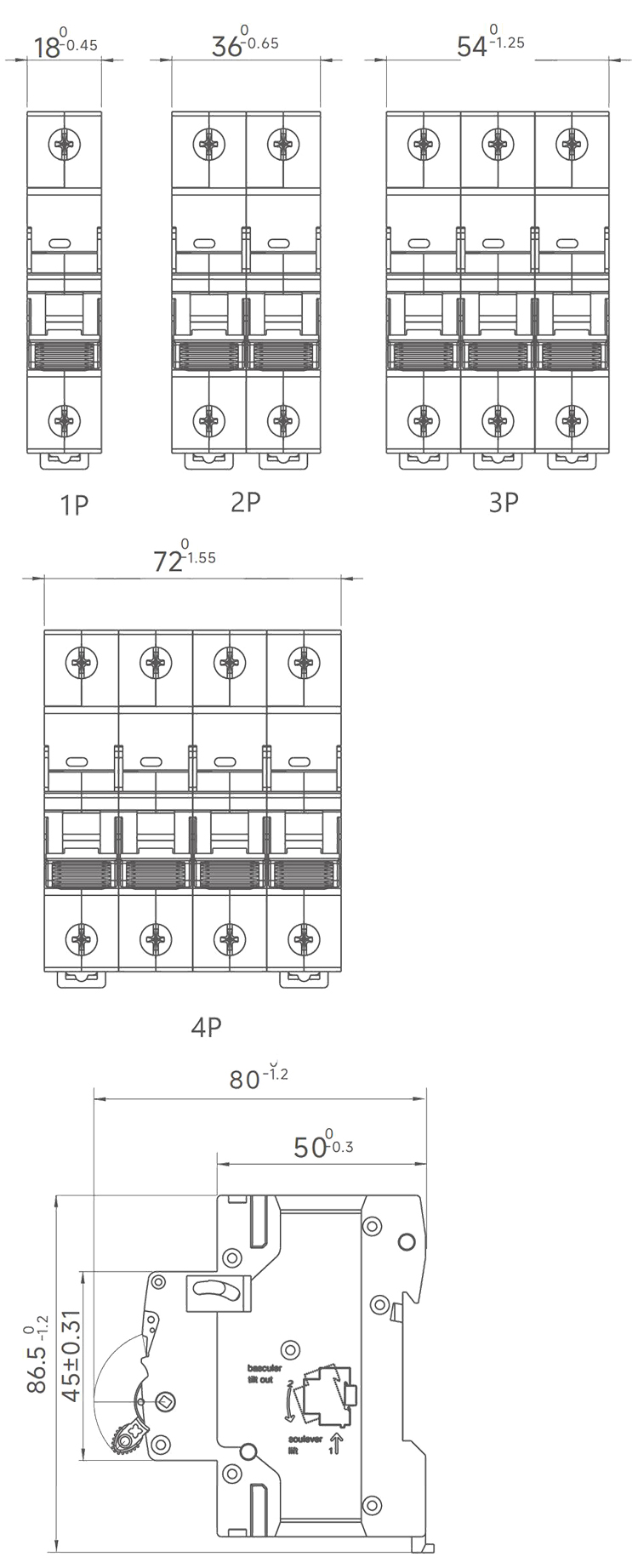

GYM9H-Z C63型小型断路器产品尺寸：

GYM9H-Z C63型小型断路器温度补偿：

当环境温度不是30℃的基线温度时，参考校正系数如下：

电流校正系数
