一、为什么选择GPS6-N6VA2型六显过欠压/过流保护器？

GPS6-N6VA2型六显过欠压/过流保护器三相智能自复式保护器功能覆盖面广，可应对三相电路缺相、相序异常、过欠压、过流

过载等常见电气故障。设备兼具数显精准监测、参数自由可调、智能延时复位等优势，测量误差小、运行稳定性高，能够有效规避

电网瞬时波动引发的误保护动作，在保障用电安全的同时兼顾供电连续性，是现阶段配电系统中实用性强的智能防护设备。

1、多功能集成防护，场景适配范围广：

设备集成自复式过欠压、过流过载、三相不平衡、缺相断相、相序保护五大核心防护功能，可一站式解决三相配电系统各类电气

隐患，满足工业、商业、民用配电场景的基础安全防护需求，通用性强。

2、参数精细化可调，适配个性化防护需求：

作为可调式三相电力防护装置，设备的过压、欠压、过流保护阈值，以及故障动作延时、保护恢复延时均可精准调节，同时支持

三相电压、电流误差校准，可根据不同机电设备、配电回路的运行特点，匹配专属的防护参数标准。

3、测量精度优异，设备运行稳定：

设备全量程电压测量精度≤2%，可精准采集各项电气运行数据。搭配科学的电压滞后差值与多级延时防护机制，能够有效规避

电网小幅波动造成的设备误启停、误跳闸问题，持续保障配电系统稳定运行。

4、智能自动复位，运维高效省心：

设备具备成熟的自复运行机制，针对电压异常、电流波动、三相不平衡等常规故障，待工况恢复正常后可按照设定延时自动复位

运行，无需人工频繁操作，仅过流故障需手动复位，有效降低配电设备日常运维压力与成本。

5、耐用性强，适配多场景工况：

设备电气寿命与机械寿命均可达10万次，搭配IP20防护等级，可在-5℃至40℃的环境中稳定工作，能够适配通信基站、光伏配

电等全天候不间断运行场景，满足各类室内配电设备长期稳定运行的使用要求。

二、GPS6-N6VA2型六显过欠压/过流保护器的特点

1、宽幅电压适配，兼容多类供电制式：

设备工作电压范围为AC120V-300V，支持40/50/60/70Hz多频段频率运行，可完美适配电网电压小幅波动工况，兼容多种主流

三相供电制式，环境适配能力出色。

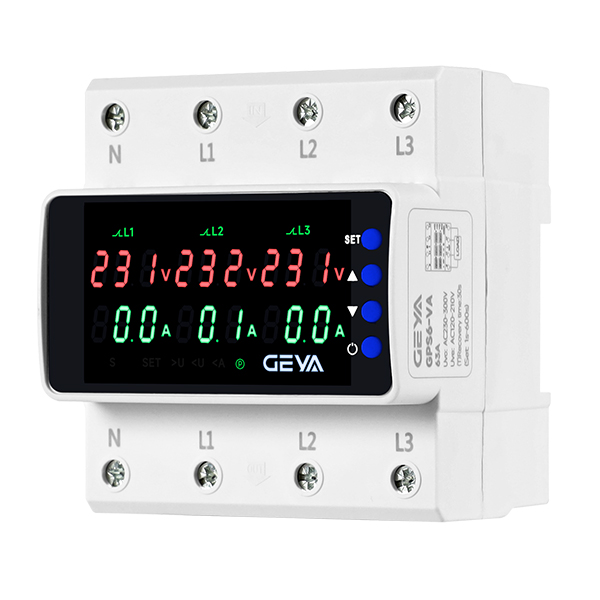

2、六数显高清可视化，运维检修便捷：

搭载专属六显数显面板，可同步直观展示三相电压、三相电流、故障状态及延时倒计时等核心数据，界面显示清晰直观，便于工

作人员快速读取运行参数、精准定位缺相、过压、过流等各类故障，大幅提升检修运维效率。

3、多级延时防护，杜绝误保护：

设备内置通电延迟、保护恢复延迟、故障动作延时三重防护机制，可有效过滤电路瞬时干扰、短暂电压波动等异常情况，避免不

必要的跳闸保护，大幅提升设备运行容错性与稳定性。

4、过流次数可控，防护层级更高：

支持0-20档连续过流保护次数自定义设置，可针对频繁过流工况做出针对性防护，有效规避反复过流冲击对后端机电设备造成

的损伤，进一步强化配电系统的安全防护等级。

5、合规安全设计，使用安全可靠：

设备额定绝缘电压达450V，满足3级污染使用标准，适配海拔2000米以内常规工况，符合民用及工业电气安全规范，结构设计

安全合规，长期运行安全性高。

三、GPS6-N6VA2型六显过欠压/过流保护器的的应用

1、工业三相配电系统：

适用于工厂三相动力配电回路、自动化生产线、大功率机电设备供电线路，依托稳定的缺相断相、过流过载、相序保护功能，可

有效解决三相电压失衡、电流异常等问题，避免设备损坏、生产线停机等故障，保障工业生产连续稳定运行。

2、商业楼宇智能配电：

广泛应用于商场、写字楼、城市综合体等商用建筑的三相智能配电系统，可为中央空调、电梯、集中配电设备提供的过欠压、过

载、相序防护，有效规避各类电气故障，保障商业配套设施持续、稳定、安全运行。

3、民用及公共电力配套：

可适配小区集中配电、公共电力设施、智慧用电等场景，同时兼容户用分布式光伏配套配电系统。依托稳定的自复式过欠压保护

性能，实时监测电网电压波动，自动适配电网异常工况，守护公共配电设备、光伏配套设备及用户终端的用电安全。

4、新能源场景专属防护（光伏/基站）：

高度适配分布式光伏电站、光伏并网配电、通信基站等高频新能源用电场景。针对光伏供电电压波动大、通信基站设备24小时

不间断运行的工况特点，通过可调式过流、欠压、过压、缺相保护功能，精准防护逆变器、基站电源等精密设备，有效规避电网波

动、三相不平衡、缺相相序异常引发的设备停机与损坏问题，适配新能源智能配电的高标准防护需求。

四、GPS6-N6VA2型六显过欠压/过流保护器的的主要参数

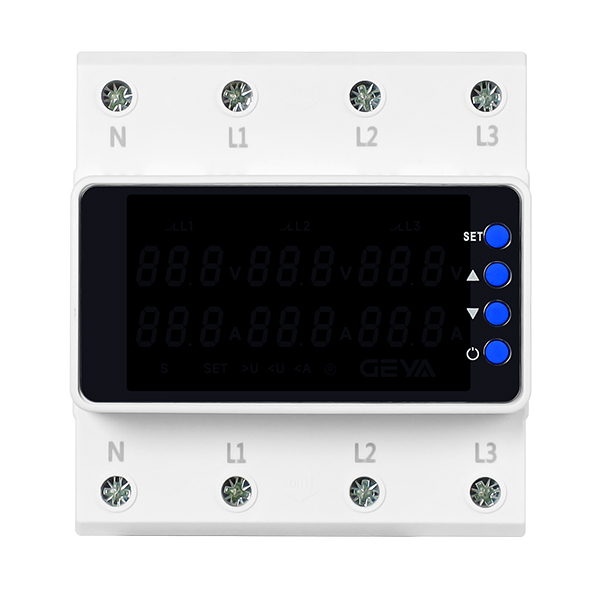

五、GPS6-N6VA2型六显过欠压/过流保护器的的面板

(一).面板指示

S：读秒

STE：菜单键

＞U：过电压提示

＜U：欠电压提示

＞A：过电流提示

P：输出提示

LOGO：LOGO显示

：菜单键

：上调

：下调

：手动开关

(二).面板参数

(三).设置菜单

(四).复位/启动延迟显示

电压工作值显示在L1-L2-L3和电流上开始延迟计数期间L2上的值显示；延时结束后，输出继电器闭合，它们将正常开启

(五).相序错误提示

发生相故障时，显示L1-L3-L2,保护器断开输出电源

(六).连续过电流故障提示

连续过电流故障指示，断开过载装置，手动复位后启动继电器

六、GPS6-N6VA2型六显过欠压/过流保护器的的接线图

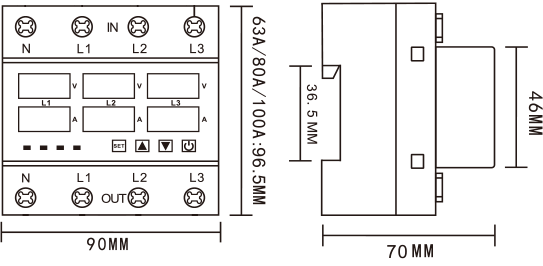

七、GPS6-N6VA2型六显过欠压/过流保护器的的尺寸图
