一、为什么现在GRT5-D系列数显时间继电器？

GRT5-D系列数显时间继电器适配场景广泛，内置10种工业通用工作模式，涵盖T1T2双段循环延时、通电延时、信号断开延时、脉

冲检测等核心时序功能，既能满足常规电气延时控制需求，也可适配NPN传感器联动自控工况。产品通用性强，是H3Y、JSZ6、ST6P

系列产品的替代型号，设备升级改造、老旧延时控制器更换时，无需改动原有安装结构与接线方式。同时设备采用轻量化简操作逻

辑搭配高清双排数显结构，延时参数、循环次数调节简单便捷，上手门槛低，可有效缩减自动化设备的调试与运维成本。

1、延时性能精准稳定：

作为高精度数显延时继电器，设备延时区间可达0.1秒至990小时，支持秒、分、小时多单位自由切换，可适配短脉冲计时、长时

序循环控制等各类复杂工业场景，延时精度稳定控制在≤0.5%，有效保障自动化设备时序运行的准确性与稳定性。

2、电压适配范围广：

兼容DC12V、DC24V、AC220V等工业常用电压，部分型号搭载24~240VAC/DC宽电压通用设计，实现交直流两用，可适配不同电压工

况下的自控设备，适配性与通用性远优于普通单电压延时继电器。

3、结构适配性佳：

采用通用中间继电器标准安装尺寸，搭配专属配套底座，柜体组装便捷高效。设备机身小巧精致，能够大幅节省电气控制柜内部

安装空间，适配紧凑型柜体布线安装需求。

4、工况适配能力强：

整机采用密封式防水防尘结构，防护性能相较于传统旋钮式时间继电器大幅提升，可稳定适应潮湿、多尘、复杂干扰的工业现场

工况，是工业自动化、电气柜体控制场景的耐用型延时控制设备。

二、GRT5-D系列数显时间继电器的主要特点

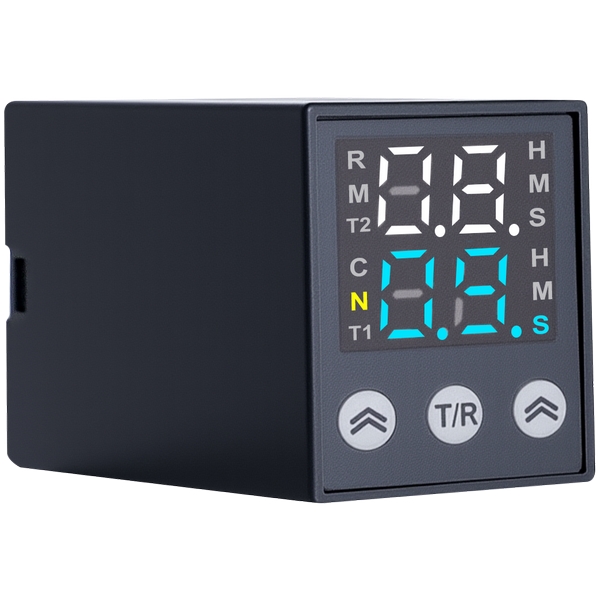

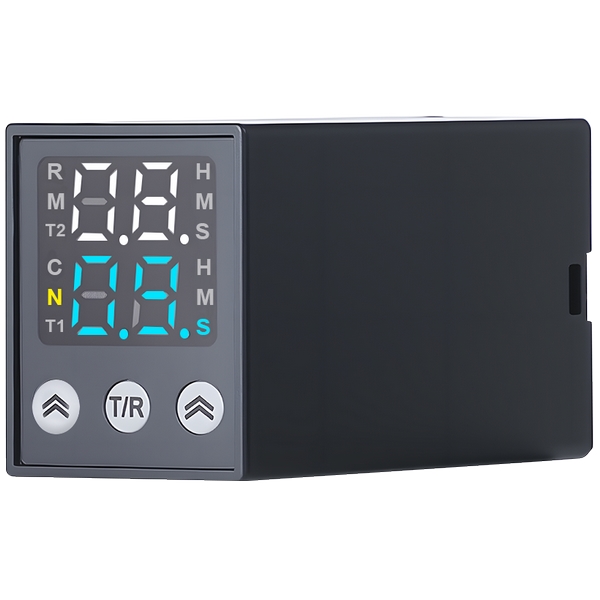

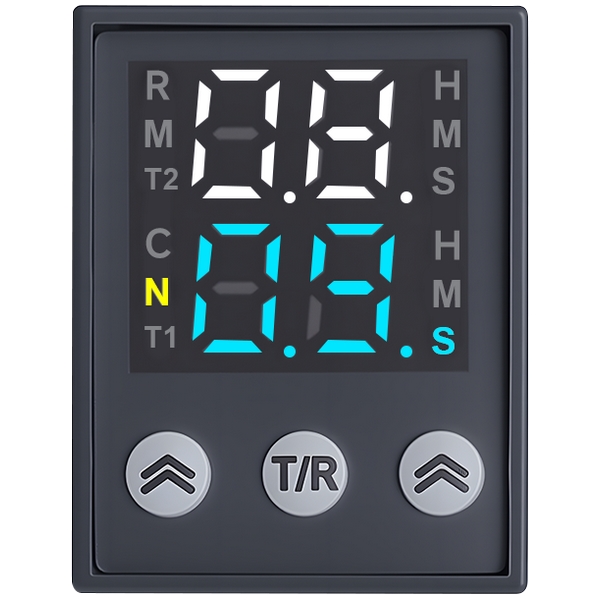

1、数显可视化设计：

搭载工业级双排高清数显屏幕，是数字式时间继电器的主流配置，屏幕字体清晰醒目，可实时同步展示设定延时参数、实时运行

时长与循环工作状态，时间单位标识清晰分明，读数直观精准无偏差，方便设备调试与日常巡检工作。

2、功能配置丰富：

全系标配循环延时、通电延时、延时断开等基础核心功能，部分高端型号拓展搭载触发、暂停、复位、1~99次限定循环、脉冲信

号检测、自锁运行等实用功能，支持运行过程中重新延时、信号联动触发，可轻松满足各类复杂时序自动化控制需求。

3、功耗低寿命稳：

设备运行功耗≤1.3W，能耗低廉、节能环保，同时具备优异的机械性能与电气使用寿命，设备耐受度高，可长期连续稳定运行，

故障率低，适配工业长时间不间断作业场景。

4、细分型号齐全：

产品涵盖2组、4组转换触点常规型号以及NPN传感器专用控制型号，可分别适配普通电路延时控制、精密传感联动延时、设备循

环启停控制等差异化工况，丰富的型号体系可满足工业场景多样化选型需求。

三、GRT5-D系列数显时间继电器的应用场景

1、工业自动化设备：

作为核心的自动化时序控制器，广泛应用于各类自动化生产线、机电设备、输送设备，可实现设备时序启停、T1T2循环运行、延

时断开、间歇工作等自动化逻辑控制，保障设备工序有序衔接、稳定运转。

2、电气柜体控制系统：

适配各类配电柜、控制箱等电气设备的配套延时控制，可精准实现电路延时通断、过载时序保护等功能，有效提升电气控制系统

的安全性与稳定性。

3、传感联动控制场景：

专属传感器配套型号可匹配NPN常开传感器，稳定实现信号触发延时、信号断开延时、脉冲检测控制，适配光电感应、限位传

感、自动感应启停等各类传感联动自动化控制场景。

4、通用电气改造项目：

是老旧电气设备升级改造的优选通用型时间继电器，可直接替换H3Y系列、国产JSZ6、ST6P系列等老旧延时继电器，无需改动柜

体结构与接线线路，大幅降低设备运维与升级改造成本。

四、GRT5-D系列数显时间继电器的型号说明

(1).设计序号

(2).2:两组转换触点

    2L:两组转换触点(大八脚)

    4:四组转换触点

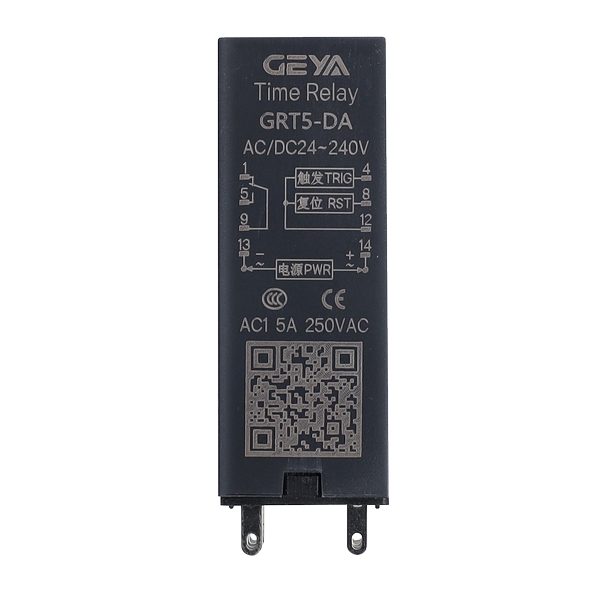

    A:一组转换触点，带触发、暂停、复位功能

    B:一组转换触点，可匹配传感器工作

    C:一组转换触点，可匹配传感器工作(定制款)

五、GRT5-D系列数显时间继电器的技术参数

六、GRT5-D系列数显时间继电器的工作模式

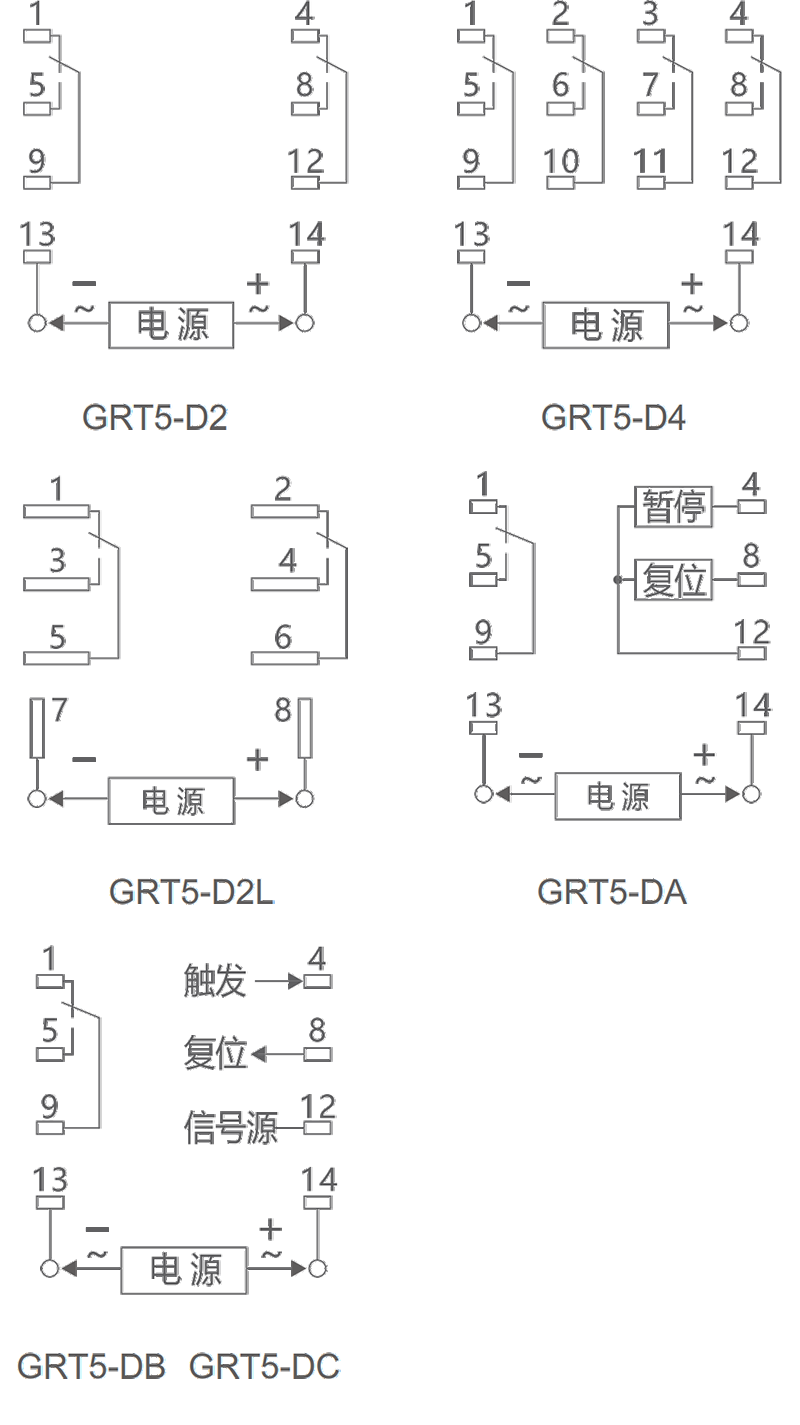

七、GRT5-D系列数显时间继电器的接线图

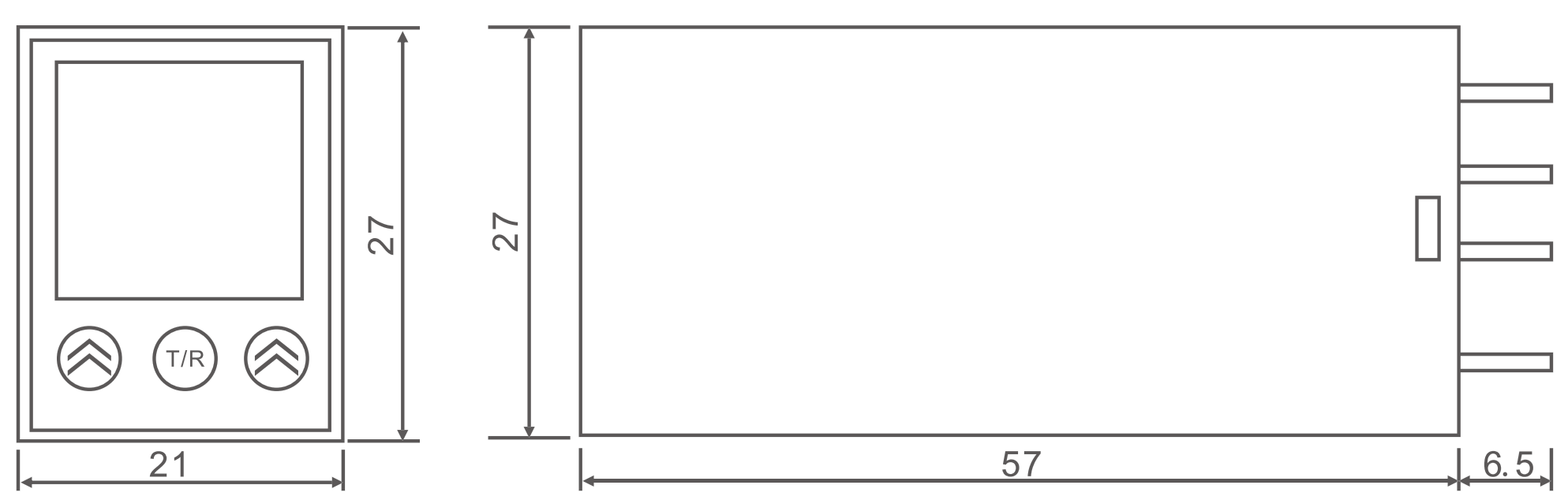

八、GRT5-D系列数显时间继电器的产品尺寸图
