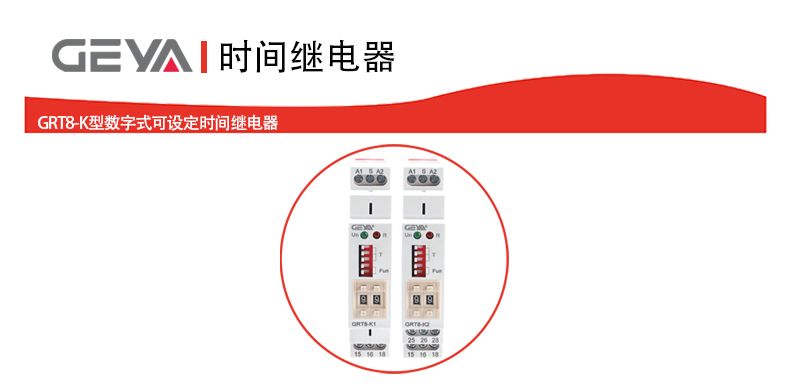

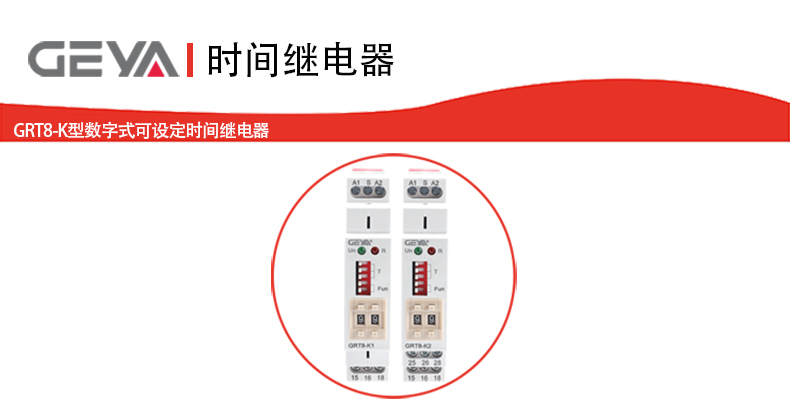

GRT8-K型数字式设定时间继电器

1、设定高效：数字化拨码替代传统旋钮调节，参数设定直观快捷

2、抗干扰性强：工业级电路设计，有效抵抗电磁干扰，时序精度

3、兼容性广：宽电压输入范围适配全球主流电气标准

4、维护便捷：模块化设计支持快速更换，LED状态指示降低故障诊断难度

5、空间优化：超薄体积提升控制柜空间利用率

GRT8-K数字设定型时间继电器产品特点：

1、多模式延时功能

提供4种可编程延时模式（如通电延时、断电延时等），适配不同控制场景需求。

2、高精度数字设定

采用数字化拨码开关设定时间参数，避免传统电位器设定的误差，提升设定准确性

与重复性。

3、宽范围时间覆盖

延时范围跨越0.1秒至99小时，覆盖从精密短时控制到长周期作业的全场景需求。

4、宽电压兼容设计

支持AC/DC 12V-240V宽幅工作电压，可直接匹配主流工业设备电源系统。

5、可视化状态指示

内置LED工作状态指示灯，实时显示继电器运行状态，便于设备监控与故障排

查。

6、紧凑型工业设计

仅18mm宽度的超薄机身，符合DIN 35mm标准导轨安装规格，有效节省控制柜空

间。

GRT8-K数字设定型时间继电器产品应用：

1、工业自动化控制

适用于生产线设备时序控制、机械手动作循环、传送带启停管理等自动化流程。

2、能源管理系统

实现照明回路定时启停（如厂区路灯、广告灯箱）、空调风机轮换控制等节能场景。

3、热工设备控制

精准控制加热元件工作周期（如工业烤箱、注塑机温控系统），避免能源浪费。

4、电机保护系统

为水泵、风机等电机设备提供延时启动/停止控制，有效降低启动电流冲击。

5、安全联锁装置

应用于设备安全门锁、急停复位等需要时间校验的安全控制环节。

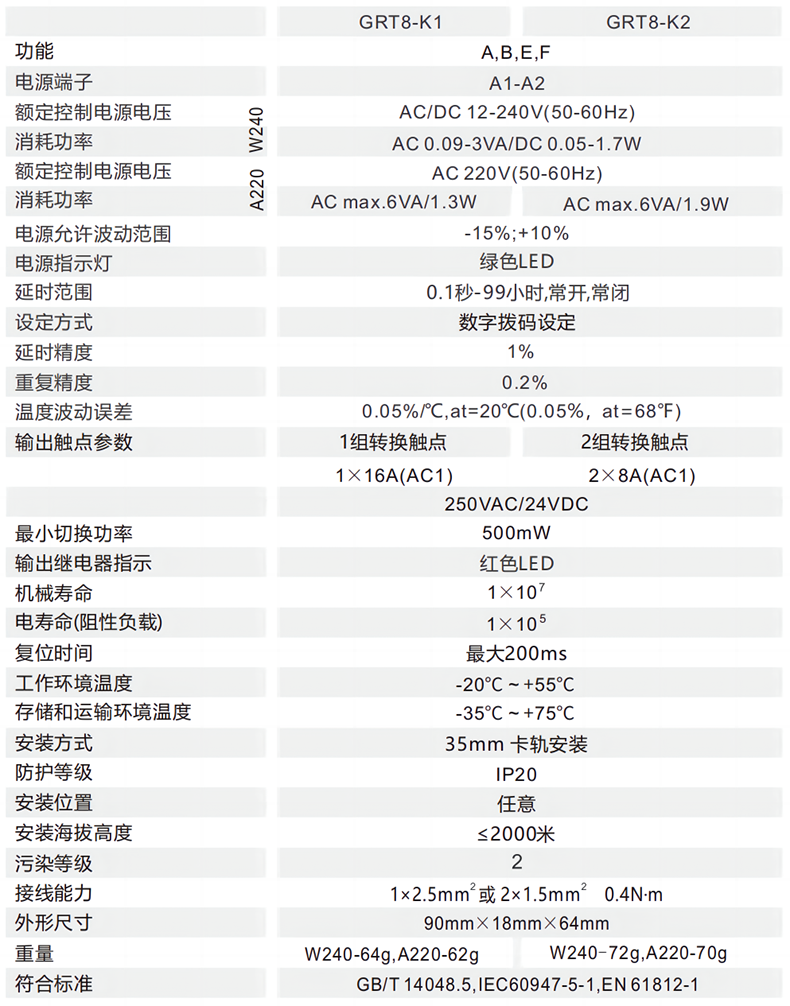

GRT8-K数字设定型时间继电器技术参数：

功能

电源端子

额定控制电源电压

W

2

4

0

消耗功率

额定控制电源电压

A

2

2

0

消耗功率

电源允许波动范围

电源指示灯

延时范围

设定方式

延时精度

重复精度

温度波动误差

1组转换触点

  Ith:16A;AC15:

Ue/le:250V/5A

Ith:8A;AC-15:

Ue/le:250V/2.5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

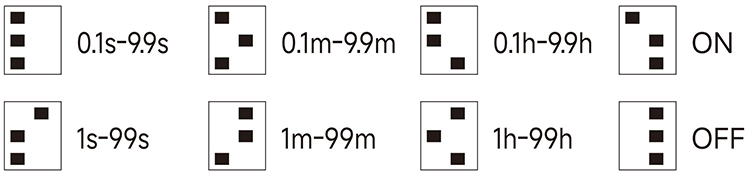

GRT8-K数字设定型时间继电器延时范围设定：

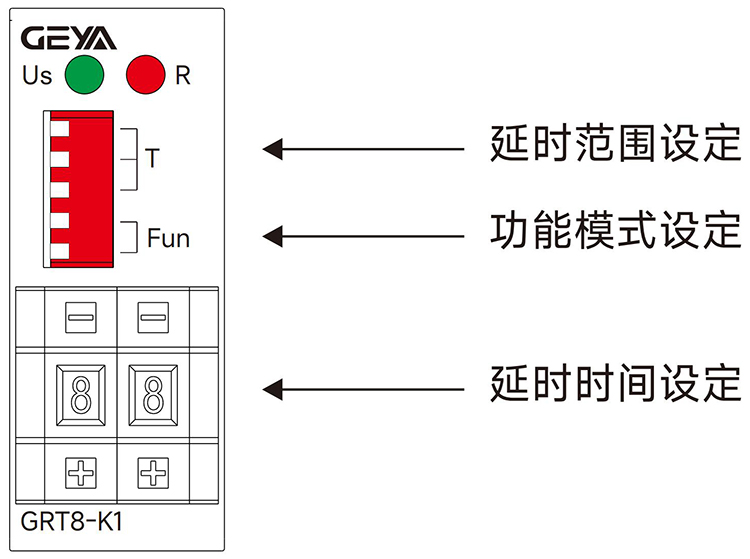

GRT8-K数字设定型时间继电器延时设定方法：

1、拨动面包上拨动开关设定延时范围和功能模式。

2、拨动数字开关设定到需要的时间。

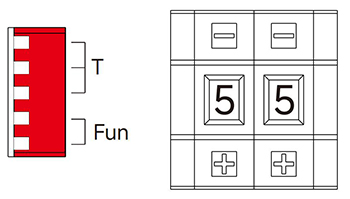

  例1：设定工作模式为A模式，设定5.5

  秒钟，按如下设定：

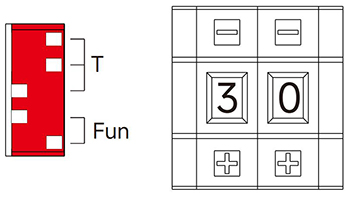

  例2：设定工作模式为E模式，设定30

  分钟，按如下设定：

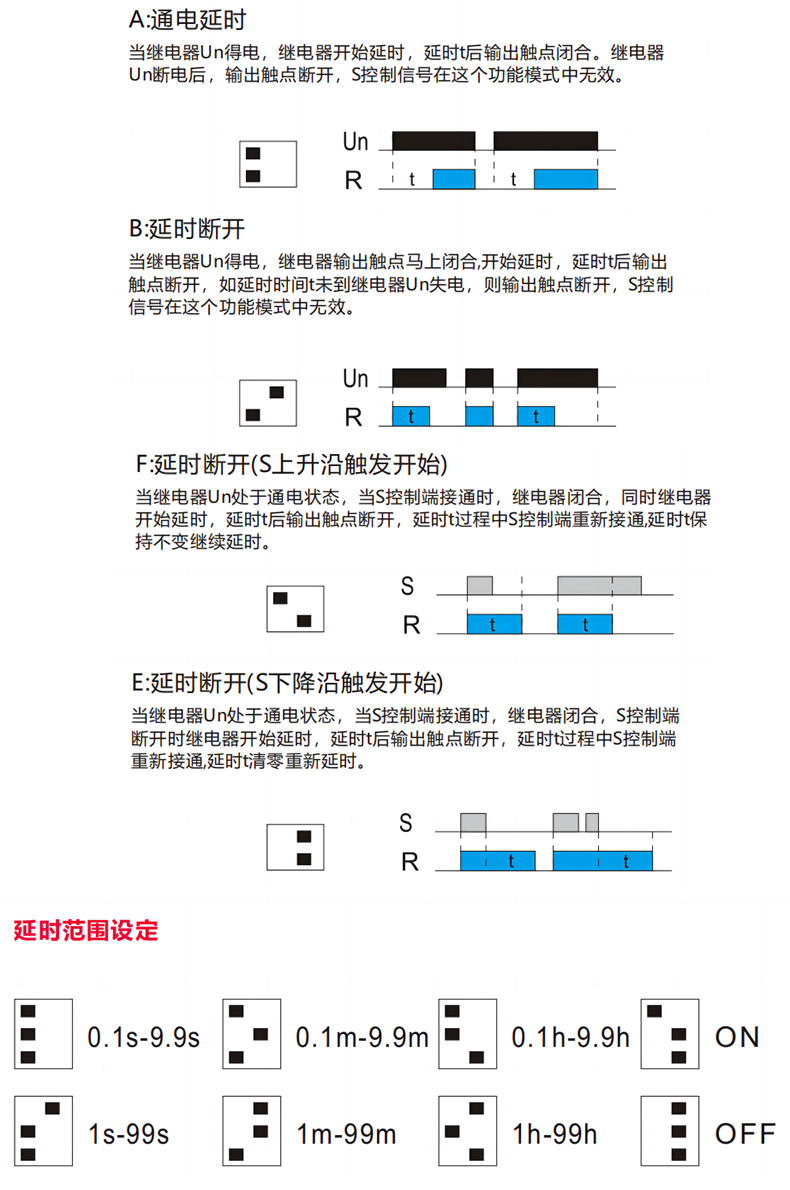

  A:通电延时

  B:延时断开

  当继电器Us得电，继电器开始延时，  延

  时t后输出触点闭合。继电器Us断电后，

  输出触点断开，S控制信号在这个功能模

  式中无效。

  当继电器Us得电，继电器输出触点马  上

  闭合,开始延时，延时t后输出触点断开，

  如延时时间t未到继电器Us失电，则输出

  触点断开，S控制信号在这个功能模式中

  无效。

  E:延时断开(S下降沿触发开始)

  当继电器Us处于通电状态，当S控制端接

  通时，继电器闭合，S控制端断开时继电

  器开始延时，延时t后输出触点断开，延

  时t过程中S控制端重新接通,延时t清零重

  新延时。

  当继电器Us处于通电状态，当S控制端接

  通时，继电器闭合，同时继电器开始延

  时，延时t后输出触点断开，延时t过程中

  S控制端重新接通,延时t保持不变继续延

  时。

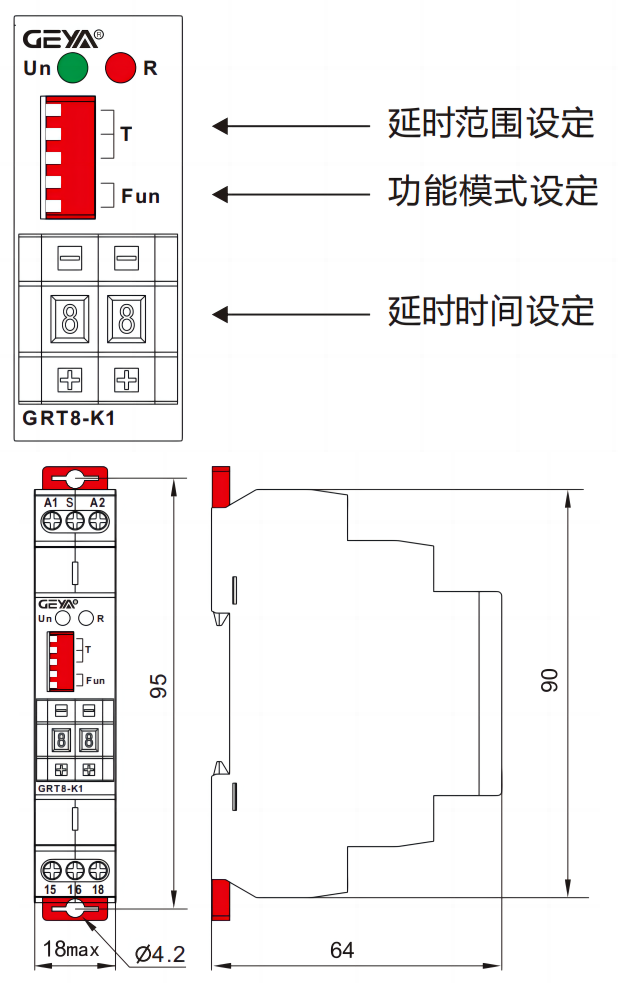

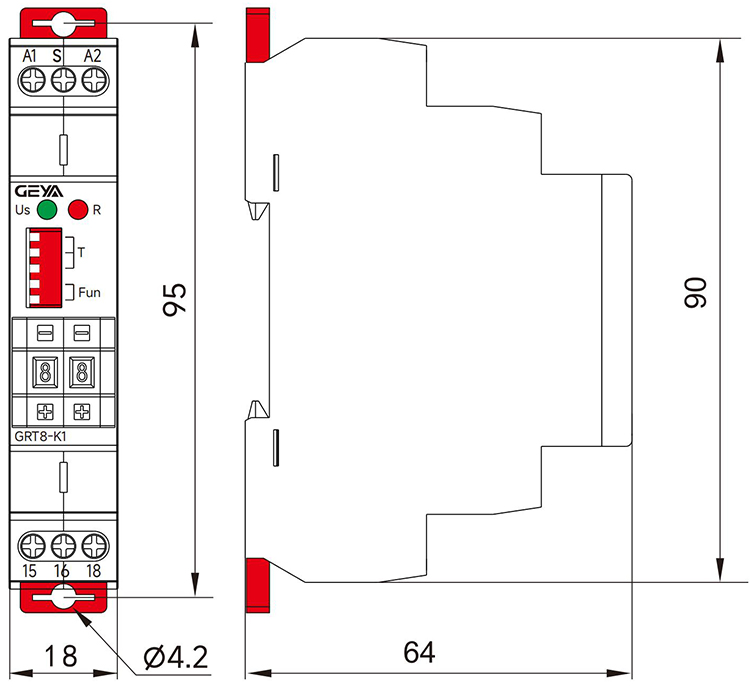

GRT8-K数字设定型时间继电器延时产品尺寸：

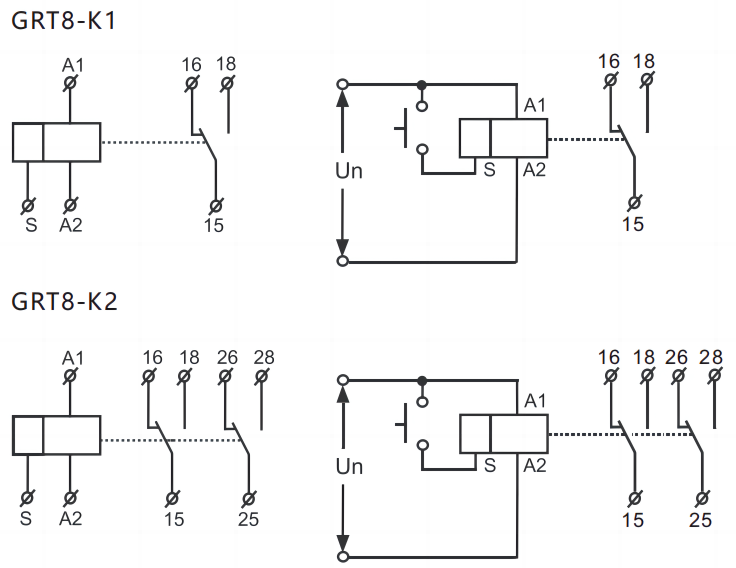

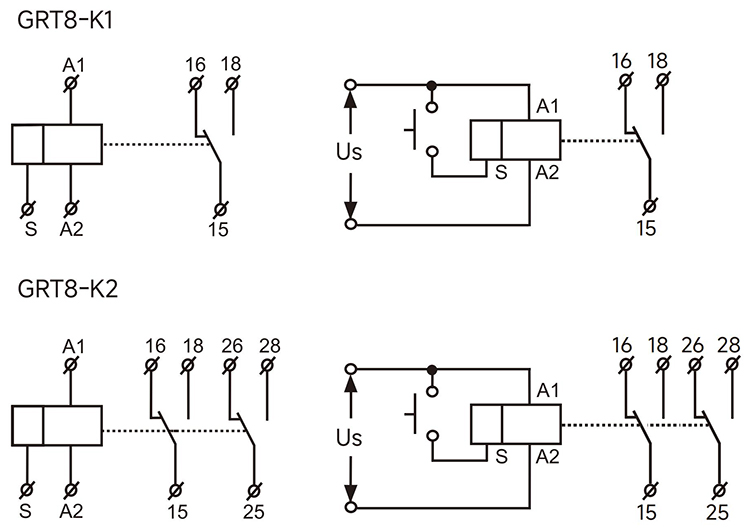

GRT8-K数字设定型时间继电器延时产品接线：
