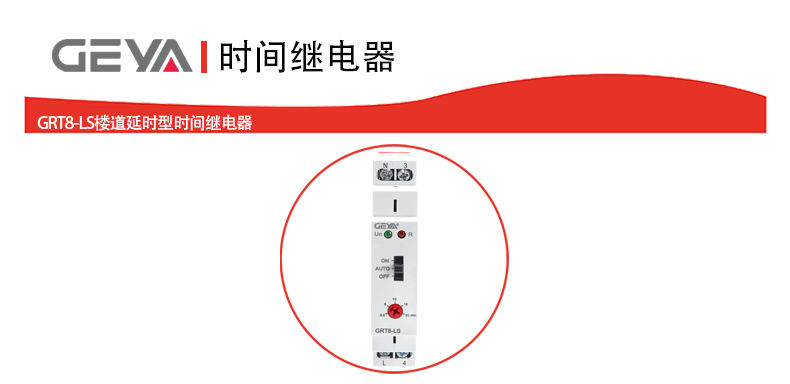

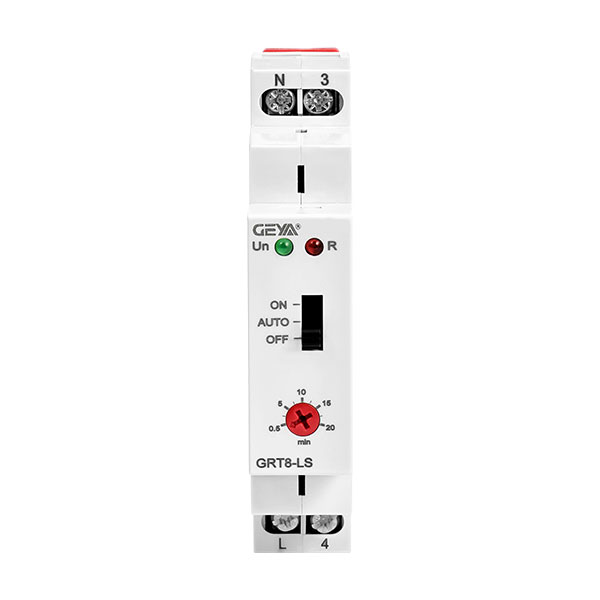

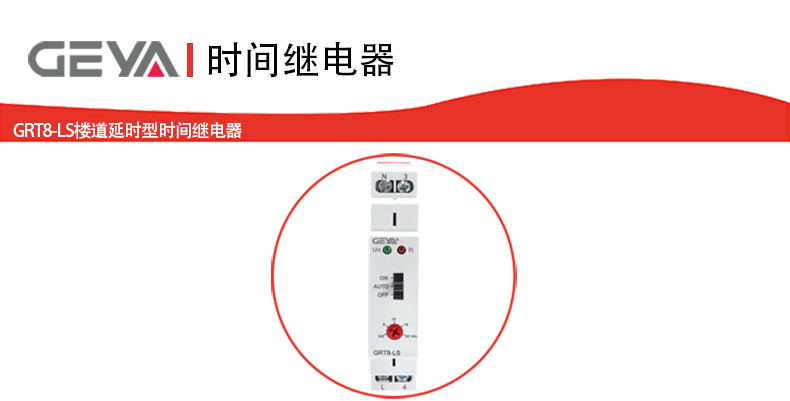

GRT8-LS楼道开关型时间继电器



为何选择GRT8-LS楼道延时型时间继电器？

GRT8-LS楼道开关型时间继电器凭借其灵活的工作模式、便捷的旋钮设定、超小的

安装体积、清晰的LED指示以及出色的兼容性（尤其适配氖灯开关），为各类公共区域

的照明控制提供了高效、节能、可靠的解决方案。它是实现楼宇智能化管理和节能减排

目标的理想选择。

GRT8-LS楼道延时型时间继电器产品优势：

1、节能降耗：

- 杜绝“长明灯”，有效降低公共区域照明能耗，节约运营成本。

2、提升便捷性与安全性：

- 无需摸黑寻找开关或担心忘关灯，尤其方便老人、小孩夜间使用，提升安全感。

3、安装维护简便：

- 超小体积与卡轨安装方式简化安装过程，节省空间；LED指示便于维护诊断。

4、灵活可靠：

- 三种工作模式与宽范围延时调节，满足多样化场景需求；适配带氖灯开关，兼容

性强。

5、经济实用：

- 以合理的投入实现照明系统的智能化升级，投资回报率高。

GRT8-LS楼道延时型时间继电器产品特点：

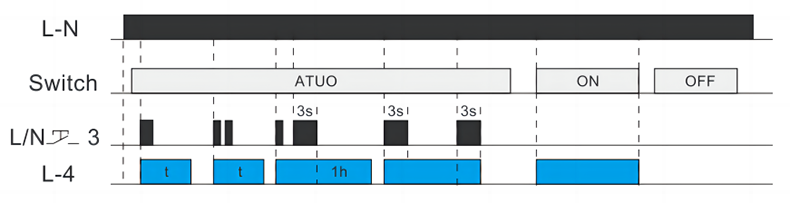

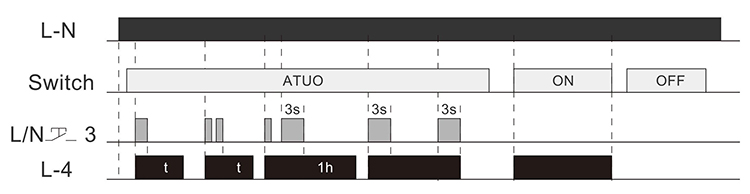

1、多功能工作模式，灵活适配场景：

- ON (常开模式)：输出触点持续闭合，灯具保持常亮状态，适用于需要持续照明

的场所或设备调试。

- AUTO (自动延时模式 - 核心功能)：触发后（如按下开关），灯具立即点亮，并

在预设的0.5至20分钟延时结束后自动关闭。无需人工干预，智能实现“人来灯亮，人

走灯灭”，是节能控制的核心模式。

- OFF (常闭模式)：输出触点保持断开，灯具处于关闭状态，用于维护、检修或特

定时段禁用照明。

2、广泛兼容性：

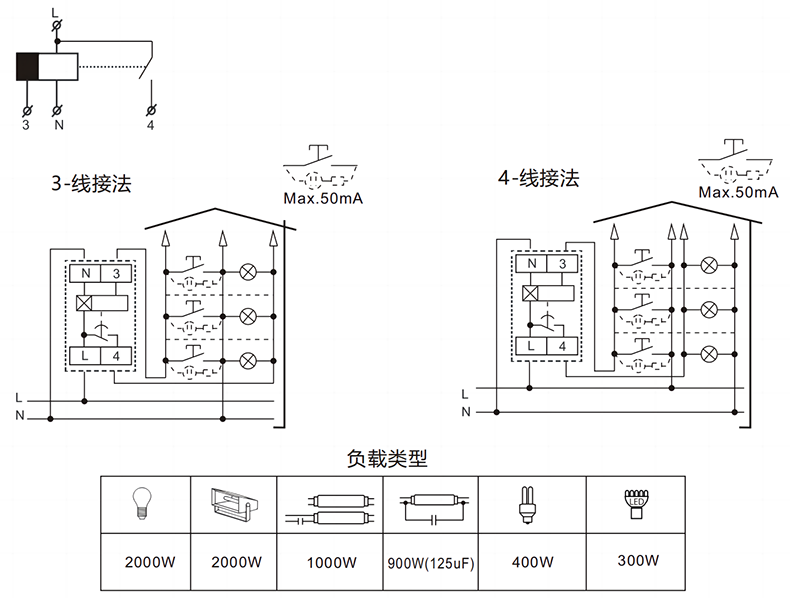

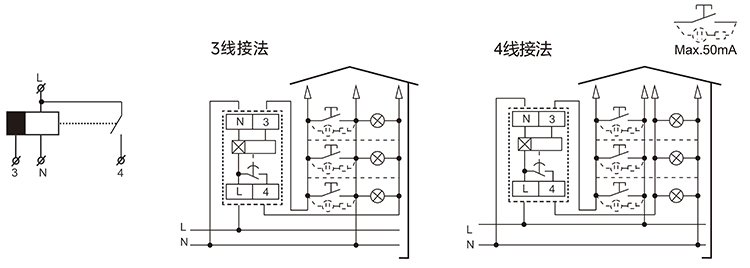

- L-3端子专为适配带氖灯指示的墙壁开关设计，在传统开关线路中无缝集成，

氖灯指示功能不受影响，方便用户夜间定位开关位置。

3、直观便捷的设定：

- 延时时间通过高精度旋钮轻松调节，范围覆盖0.5分钟到20分钟，满足从短时通

过到较长停留等不同场景的精准时间控制需求，调节过程简单直观。

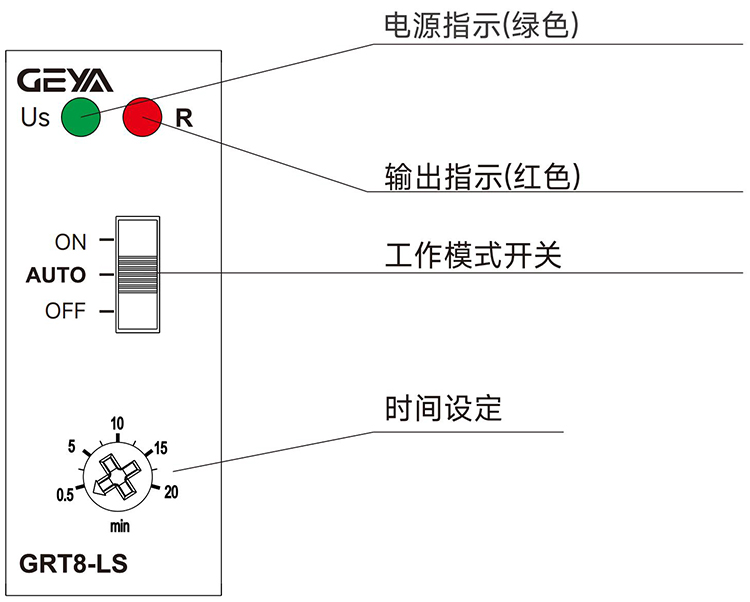

4、运行状态一目了然：

- 内置高亮LED指示灯，清晰显示继电器当前工作状态（如延时进行中、常开、常

闭），便于现场安装调试、状态监控及故障排查。

5、紧凑设计，安装无忧：

- 采用超薄设计，宽度仅18mm，支持标准35mm DIN卡轨安装，节省配电箱

空间，尤其适合在空间受限的紧凑型配电箱或密集安装环境中使用。

GRT8-LS楼道延时型时间继电器产品应用：

GRT8-LS继电器是提升公共区域照明智能化与节能效率的核心组件，广泛应用于：

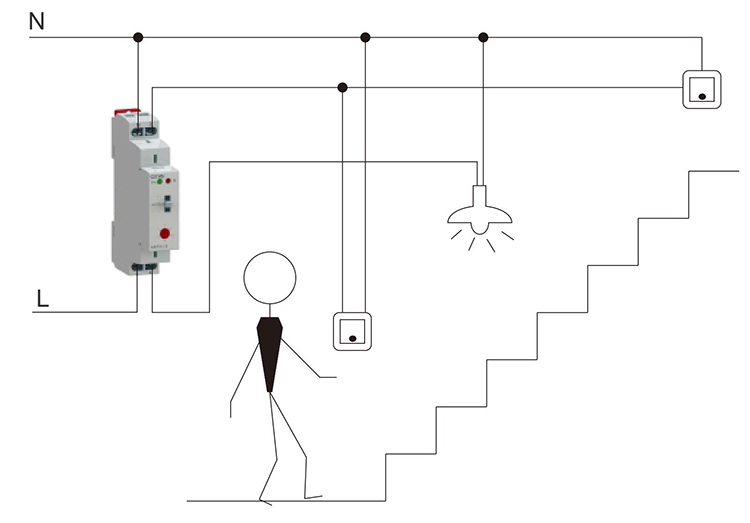

1、楼道与走廊照明： .

- 实现经典的“按一下，亮一片，延时自动关”功能，彻底解决因忘记关灯造成的

能源浪费，尤其适用于夜间使用频繁的住宅楼梯间、公寓走廊。

2、公共大厅与门厅：

- 在人员进出短暂停留的区域，自动控制灯光，有人时明亮舒适，无人时自动

关闭，降低公共电费支出。

3、卫生间/洗手间照明：

- 避免因使用者离开时疏忽导致的长明灯现象，通过可靠延时自动断电，实现高效

节能管理。

4、地下车库出入口、储藏室、设备间等：

- 适用于各类需要临时照明且易发生忘关灯情况的辅助性功能区域，提供智能化的

灯光管理方案。

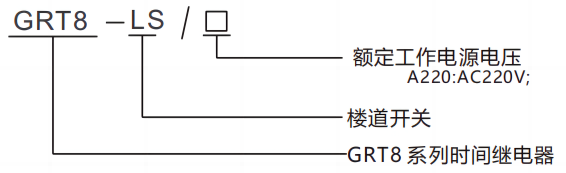

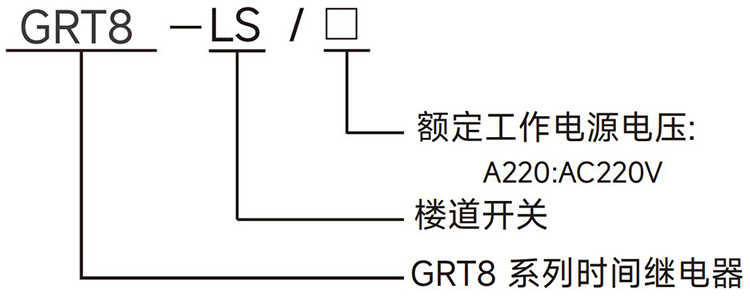

GRT8-LS楼道延时型时间继电器型号说明：

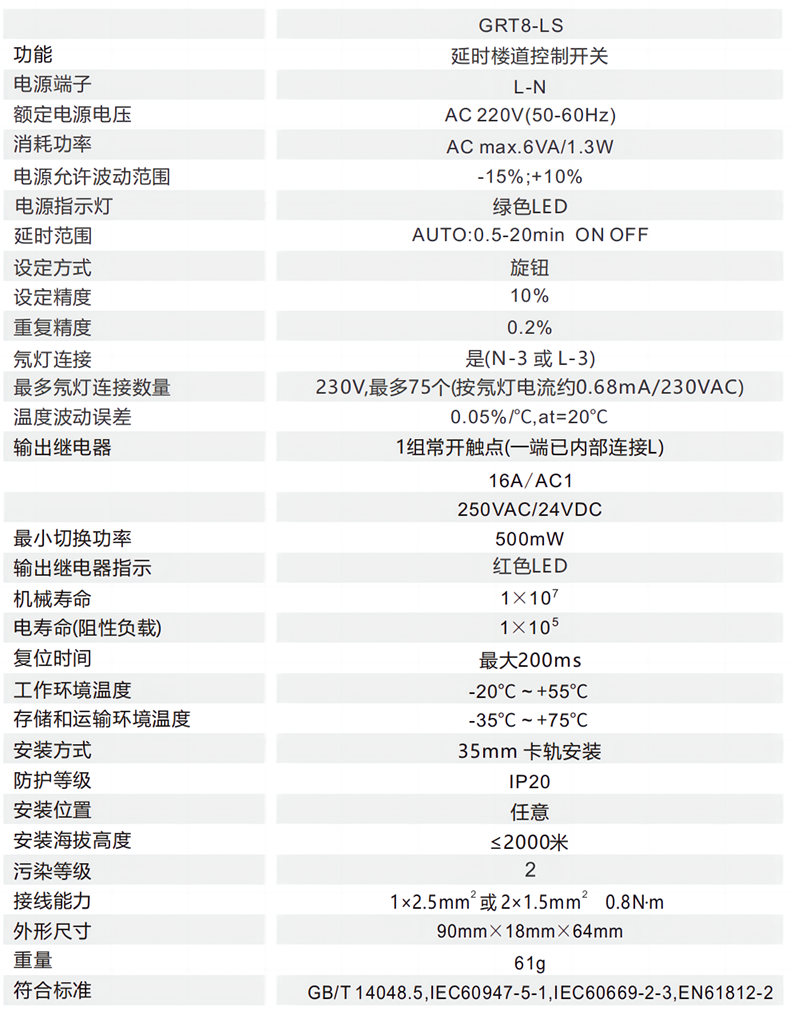

GRT8-LS楼道延时型时间继电器技术参数：

型号	GRT8-LS
功能	延时楼道控制开关
电源端子	L-N
额定电源电压	AC 220V 50Hz
消耗功率	AC max.6VA/1.3W
电源允许波动范围	-15%;+10%
额定冲击耐受电压	2.5KV
额定绝缘电压	250V
电源指示灯	绿色LED
延时范围	AUTO:0.5-20min ON OFF
设定方式	旋钮
设定精度	10%
重复精度	0.2%
氖灯连接	是(N-3或L-3)
氖灯连接数量	230V,75个(按氖灯电流约0.68mA/230VAC)
温度波动误差	0.05%/℃,at=20℃
输出继电器	1组常开触点(一端已内部连接L) ： Ith:16A;AC-15:Ue/le:250V/5A
小切换功率	500mW
输出继电器指示	红色LED
机械寿命	1×10⁷
电寿命(阻性负载)	1×10⁵
复位时间	200ms
工作环境温度	-20℃~+55℃
存储和运输环境温度	-35℃~+75℃
安装方式	35mm卡轨安装
防护等级	IP20
安装位置	任意
安装海拔高度	≤2000米
污染等级	2
接线能力	1×2.5mm²或2×1.5mm²0.8N ·m

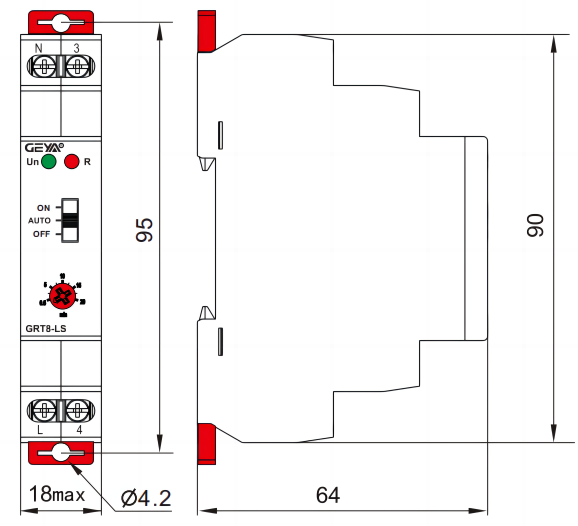

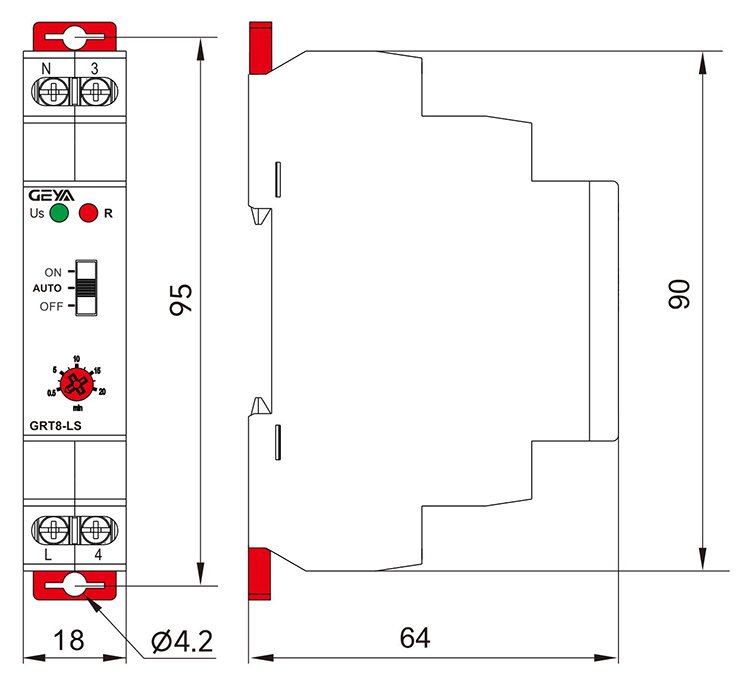

外形尺寸	90mm×18mm×64mm
重量	61g
符合标准	GB/T14048.5,IEC60947-5-1,IEC 60669-2-3,EN61812-1
