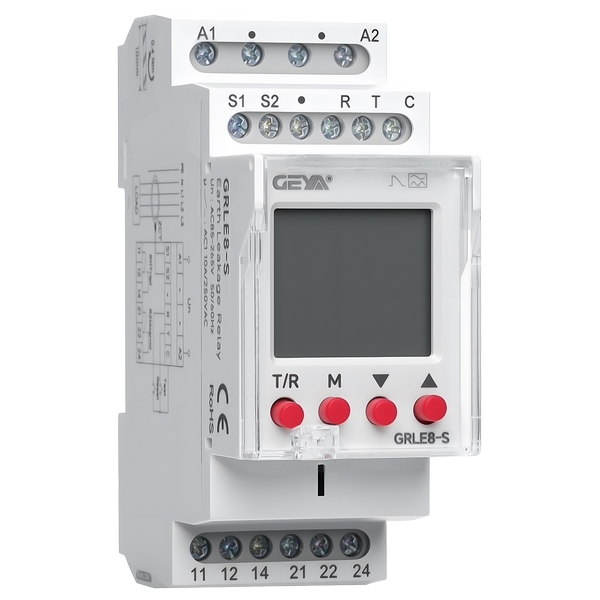

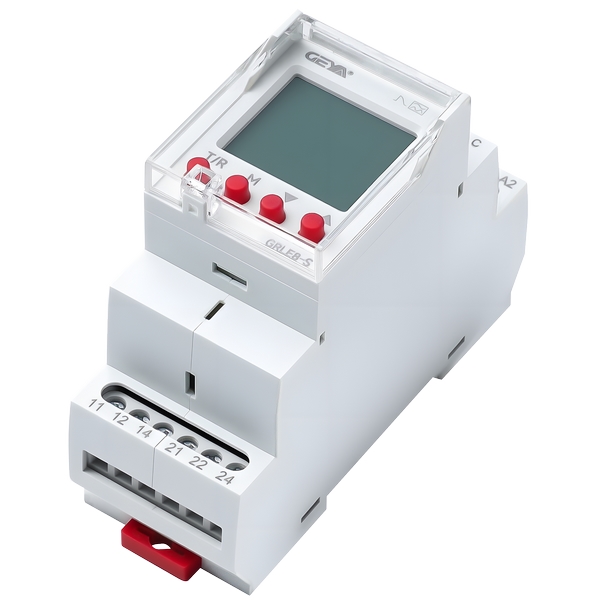

一、为什么选择GRLE8-S数显型漏电继电器？

GRLE8-S智能剩余电流继电器凭借良好的适配性与实用性能，广泛应用于低压配电系统接地故障保护场景。设备采用宽电压工作

设计，可稳定适配AC85-265V、50/60Hz常规供电工况，剩余漏电电流、保护延时、复位模式等核心参数均可自定义整定，可匹配不

同配电设备的防护规范。产品采用行业通用A型真有效值检测技术，可精准捕捉复杂工况下的微弱漏电与杂波漏电信号，保障接地故

障检测与保护动作精准可靠。设备集成漏电监测、ZCT零序互感器故障自检、多级延时保护、手动/自动复位等多项功能，可一站式

解决低压配电回路漏电防护问题。配合标准导轨安装与可视化数显调试设计，有效降低配电柜装配、参数整定及日常运维难度，是

中小型智能配电系统适配性良好的保护器件。

1、高精度故障检测能力

设备搭载A型真有效值测量技术，作为专业的智能剩余电流保护器件，可稳定识别各类复杂工况下的微弱剩余电流，检测精度

高、抗干扰性能良好。同时内置ZCT零序互感器故障自检功能，可实时监测互感器开路、短路异常，有效规避互感器失效造成的检测

盲区，提升配电系统接地故障防护的稳定性。

2、大范围参数可调整定

设备支持30mA-30A宽幅剩余漏电动作电流调节，跳闸延时0-99.9s、上电延时0.5-99.9s均可按需设置，参数调节覆盖范围广。既

可满足民用低压回路微小漏电防护需求，也可适配工业大功率配电回路接地故障保护，多场景适配性能优异。

3、智能防误动防护机制

设备配备5%-40%可调跳闸阈值回差功能，可有效规避配电回路瞬时电流波动、线路轻微干扰引发的误跳闸问题，保障设备持续稳

定运行。同时支持5倍额定电流瞬时跳闸模式，在遭遇重度漏电故障时可快速断电，兼顾设备运行稳定性与故障防护时效性。

4、双渠道操控复位结构

设备配备面板本地按键、远程端子两组测试复位通道，搭配手动、自动两种复位模式，可适配人工常态化运维车间、无人值守智

能配电房等多种运维场景，契合智能配电系统自动化运维的应用需求。

二、GRLE8-S数显型漏电继电器的主要特点

1、可视化智能运维管理

设备搭载高清LCD液晶数显屏幕，可实时展示回路剩余电流、设备运行状态、保护参数、漏电负荷占比等关键数据，漏电档位与

故障状态清晰直观。参数整定、设备调试、故障排查全程可视化，适配智能配电运维体系，有效提升日常运维工作效率。

2、双路继电器联动输出

设备内置2组标准SPDT继电器输出触点，触点规格为10A/AC1，支持250VAC/24VDC电压切换，带载性能稳定。可满足多数配电控制

回路的信号反馈、故障报警、跳闸联动需求，适配各类成套配电设备的联动控制方案。

3、精准稳定控制精度

设备经过专业校准，漏电跳闸电流误差≤±5%，延时时间控制误差为±5%设定值±50ms，可精准把控每一次保护动作。有效减少

保护拒动、误动情况，保障配电系统漏电防护的准确性与整体稳定性。

4、多级延时防护设计

设备设置上电延时、跳闸延时、复位延时三重防护机制，可有效过滤设备上电冲击电流、线路短时漏电干扰等无效故障信号，避

免设备频繁启停、无故跳闸，进一步提升配电系统运行稳定性。

5、参数安全防护功能

设备支持自定义密码权限锁定，可避免非专业人员随意改动保护参数，规避人为操作带来的安全隐患。同时配备60秒无操作自动

退出并保存参数功能，长期保障设备运行参数的一致性与稳定性。

6、智能故障自检与提示

设备可自动检测ZCT零序互感器开路、短路等异常故障，实时监测前端采样设备运行状态。配合多档位漏电指示灯提示功能，可

直观反馈线路漏电负荷状态，帮助运维人员快速定位故障、完成排查检修。

7、合规耐用、适配性广

产品严格遵循IEC 60947-2低压电器行业标准生产，机械与电气使用寿命稳定，整机性能可靠。设备体积小巧、重量轻便，防护

等级达IP20，可在-20℃~+55℃宽温环境下稳定工作，适配标准配电柜导轨安装，是低压配电系统中通用性强的标准化接地故障保护

器件。

三、GRLE8-S数显型漏电继电器的应用场景

1、工业低压配电应用

适用于工厂单相、三相低压供电回路，作为核心剩余电流保护装置，实时监测线路接地漏电故障，保护工业机电设备与配电线路

安全，降低漏电引发的设备损坏、突发停电及电气安全风险，保障工业生产连续稳定开展。

2、建筑智能电气应用

适配商业楼宇、住宅小区、公共建筑等民用、商用配电系统，作为终端接地故障保护核心设备，完善低压配电漏电防护体系，有

效提升建筑用电安全等级与电气系统智能化防护能力。

3、自动化机电配套应用

可匹配各类工业自动化设备、机电成套装置、智能生产线的配电配套需求，依托高精度剩余电流实时监测与继电器快速联动输出

功能，及时切断故障回路，减少漏电故障对设备运行的影响，保障自动化设备高效、连续运行。

4、精细化电力监测应用

适用于对漏电防护精度、参数可控性要求较高的低压配电场景，支持精准整定漏电保护参数、实时采集监测剩余电流数据，可满

足电力系统精细化安全管控、故障提前预警、防护联动控制的多元化使用需求。

四、GRLE8-S数显型漏电继电器的型号说明

(1).GRLE8系列

(2).数显型

(3).额定控制电源电压：A265:AC85V-265V

五、GRLE8-S数显型漏电继电器的技术参数

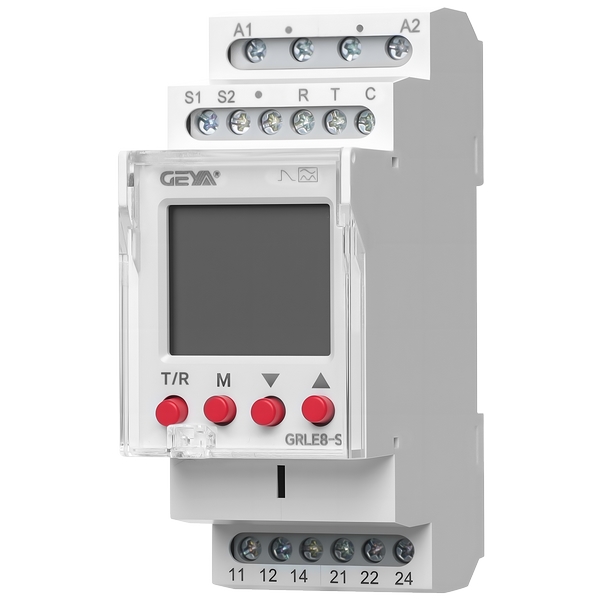

六、GRLE8-S数显型漏电继电器的面板

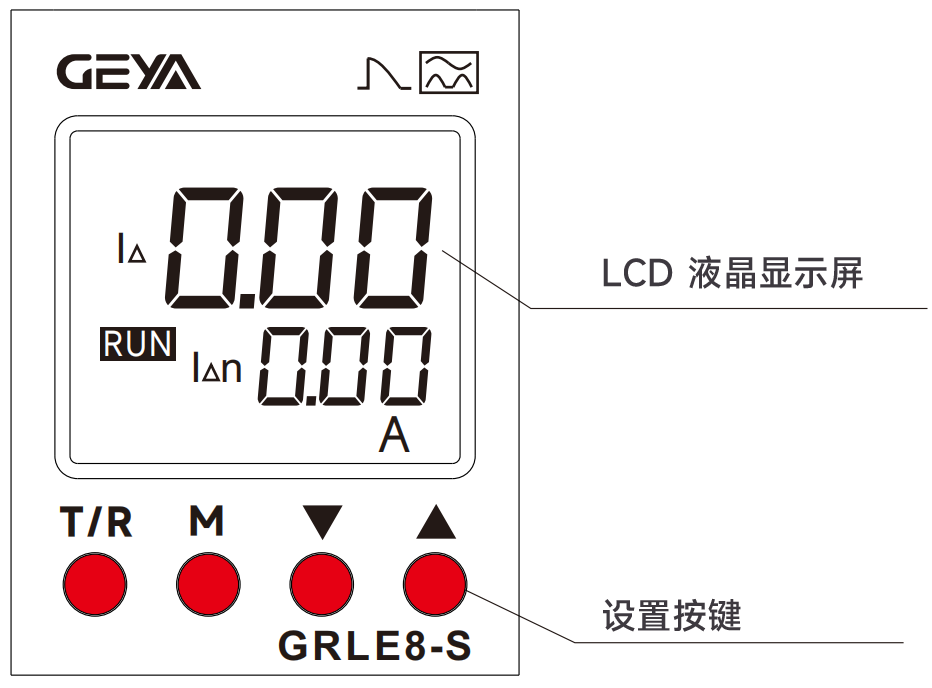

(一).面板说明

	测试 / 复位按键
	长按设置键 3 秒进入参数设置界面；参数修改完成后，再次长按该键 3  秒保存设置。
	参数设置模式下，用于数值减小。
	参数设置模式下，用于数值增大。

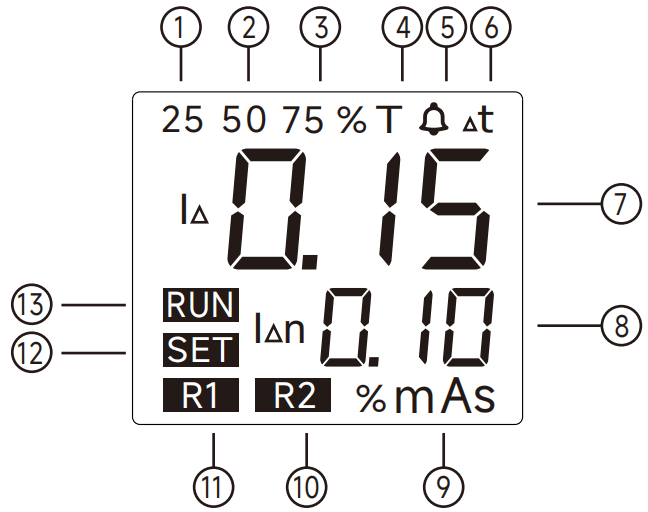

(二).显示屏说明

1. 漏电电流达到设定值 25% 及以上时，指示灯常亮

2. 漏电电流达到设定值 50% 及以上时，指示灯常亮

3. 漏电电流达到设定值 75% 及以上时，指示灯常亮

4. 跳闸控制输出指示灯

5. 报警指示灯

6. 延时运行指示灯

7. 当前实时剩余电流数值

8. 剩余电流动作设定值

9. 单位显示区

10. R2 报警触点动作指示灯

11. R1 跳闸触点动作指示灯

12. 参数设置模式显示界面

13. 正常运行模式显示界面

七、GRLE8-S数显型漏电继电器的功能

(一).测试模式

按下设备面板上的「T/R」按键，可模拟设备故障状态；也可通过短接 T、C 端子实现远程测试，短接 R、C 端子实现远程复位。

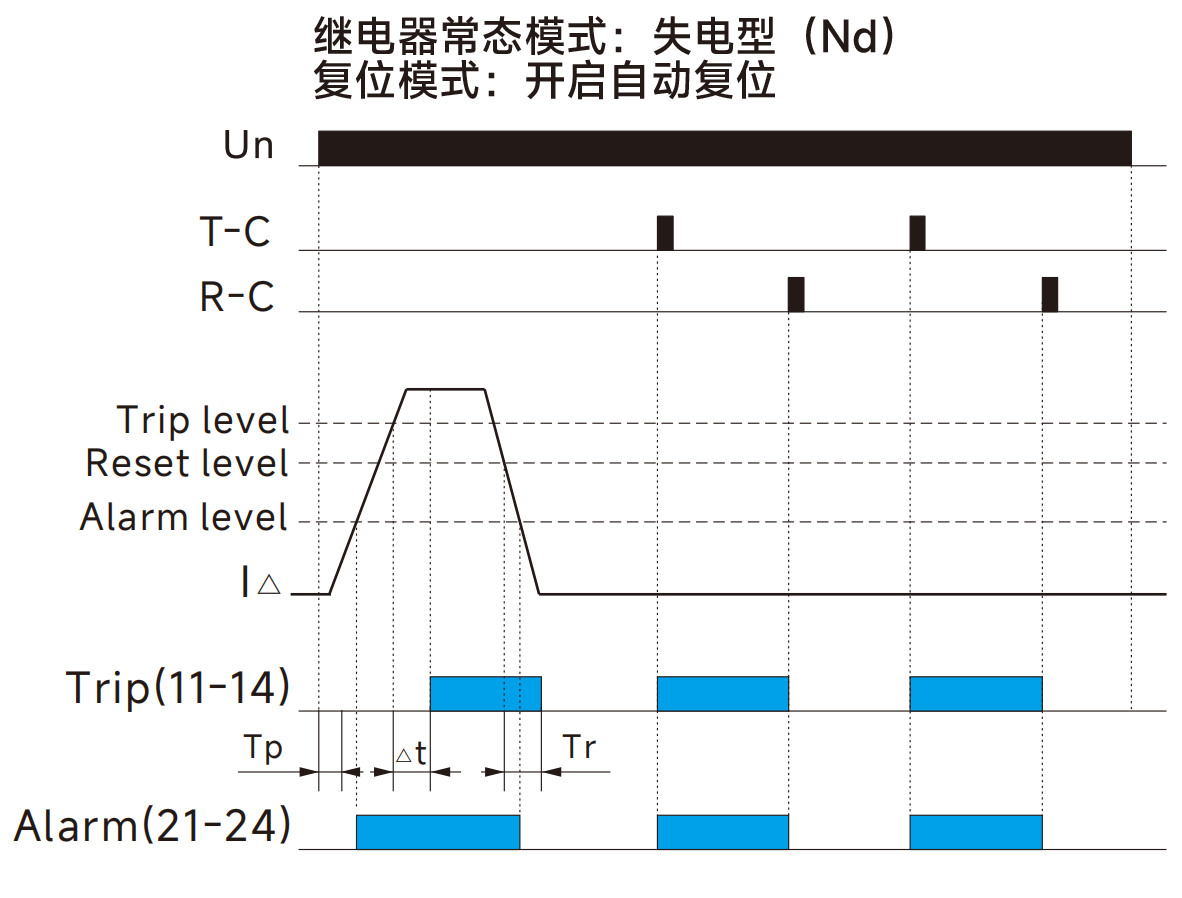

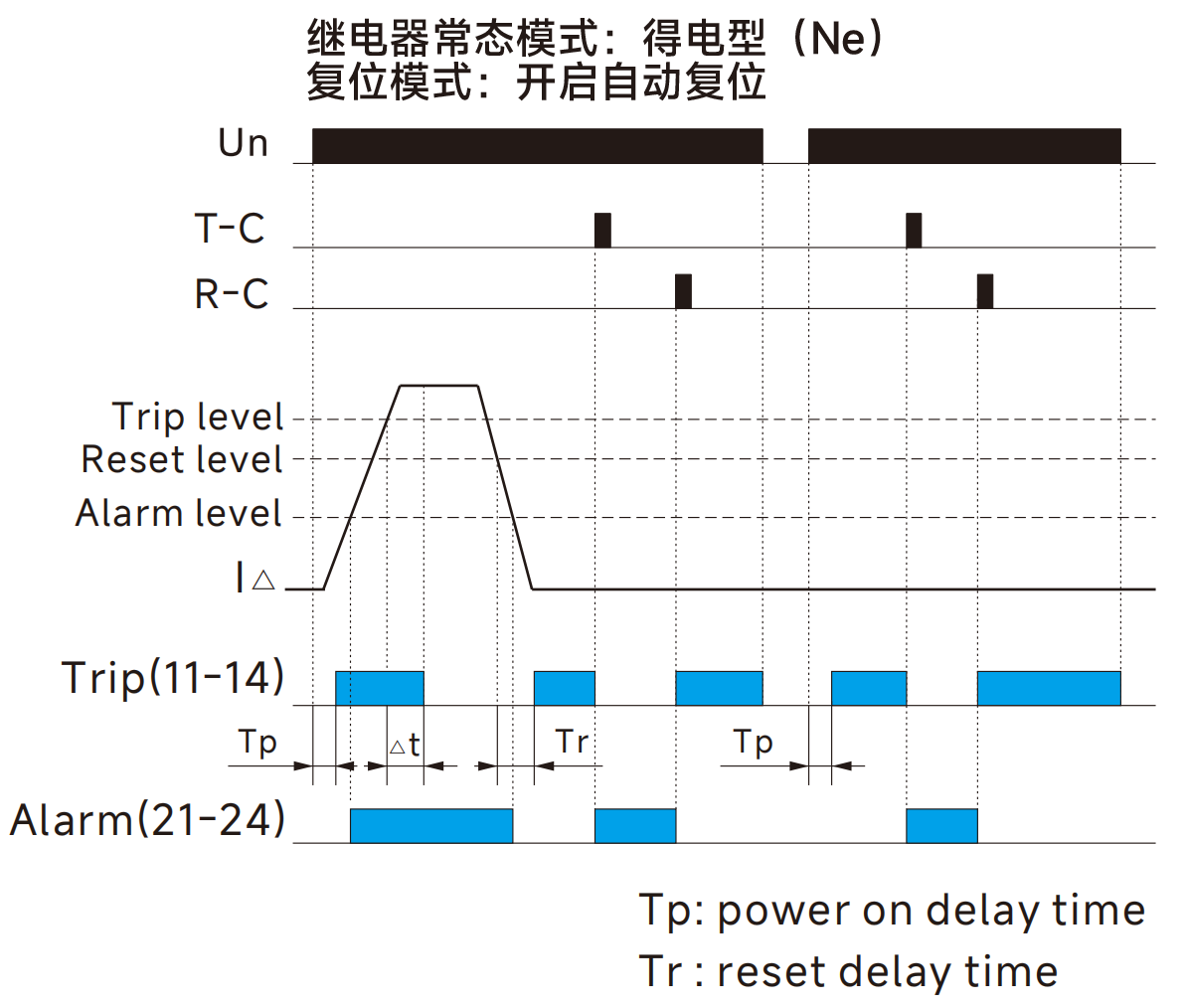

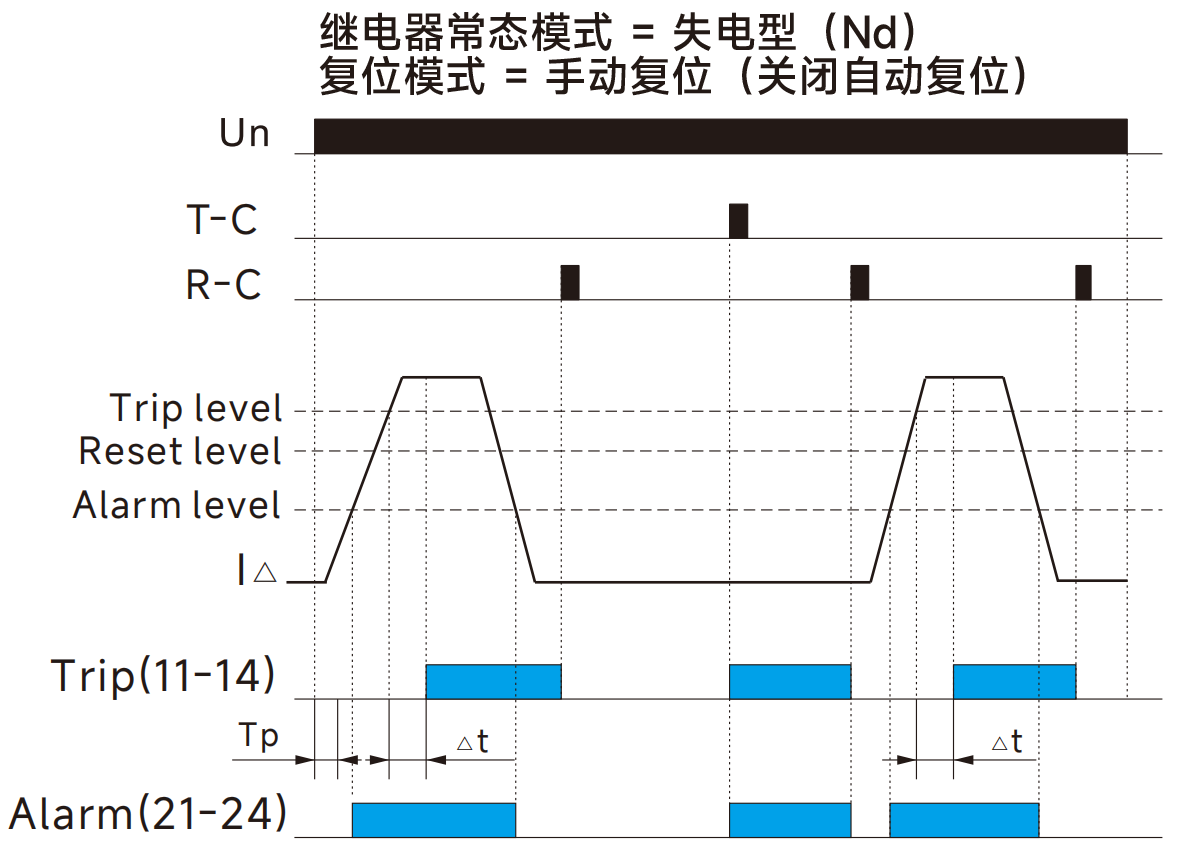

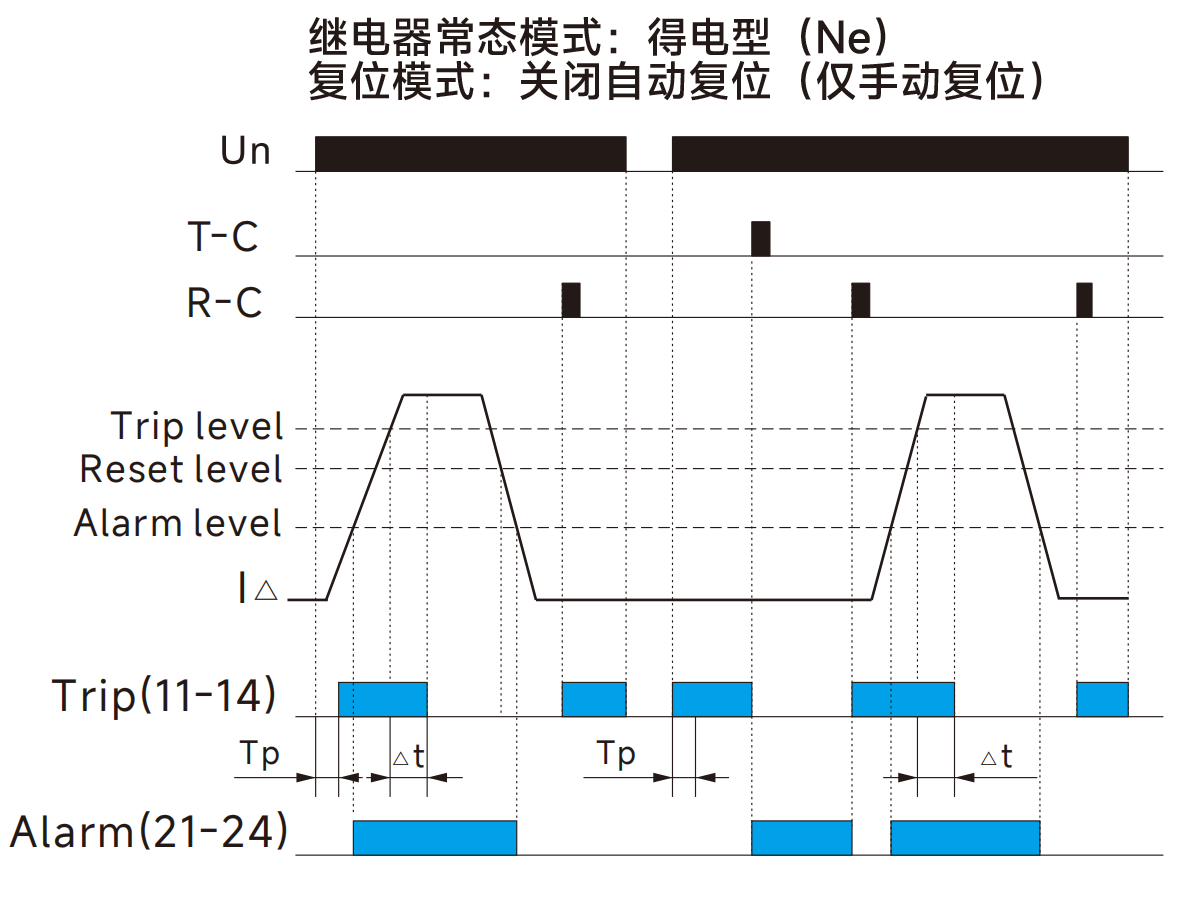

(二).功能图

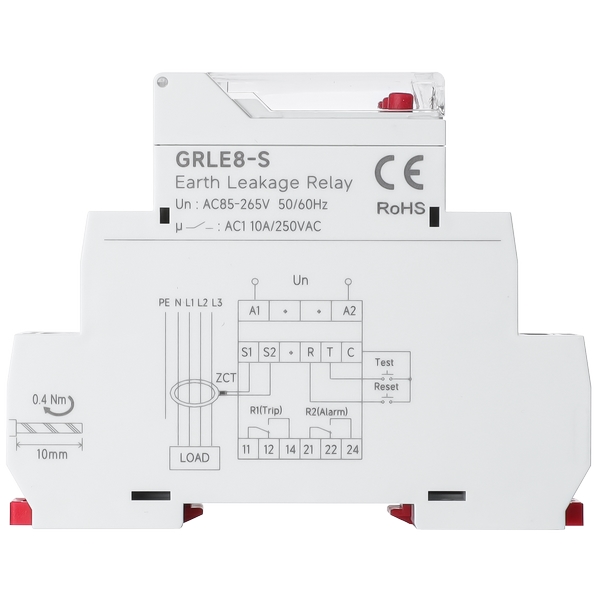

八、GRLE8-S数显型漏电继电器的接线

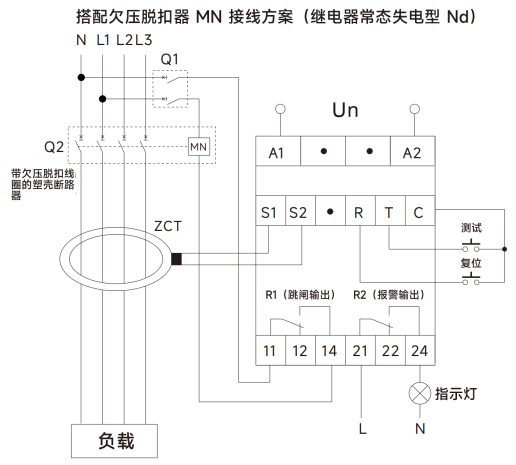

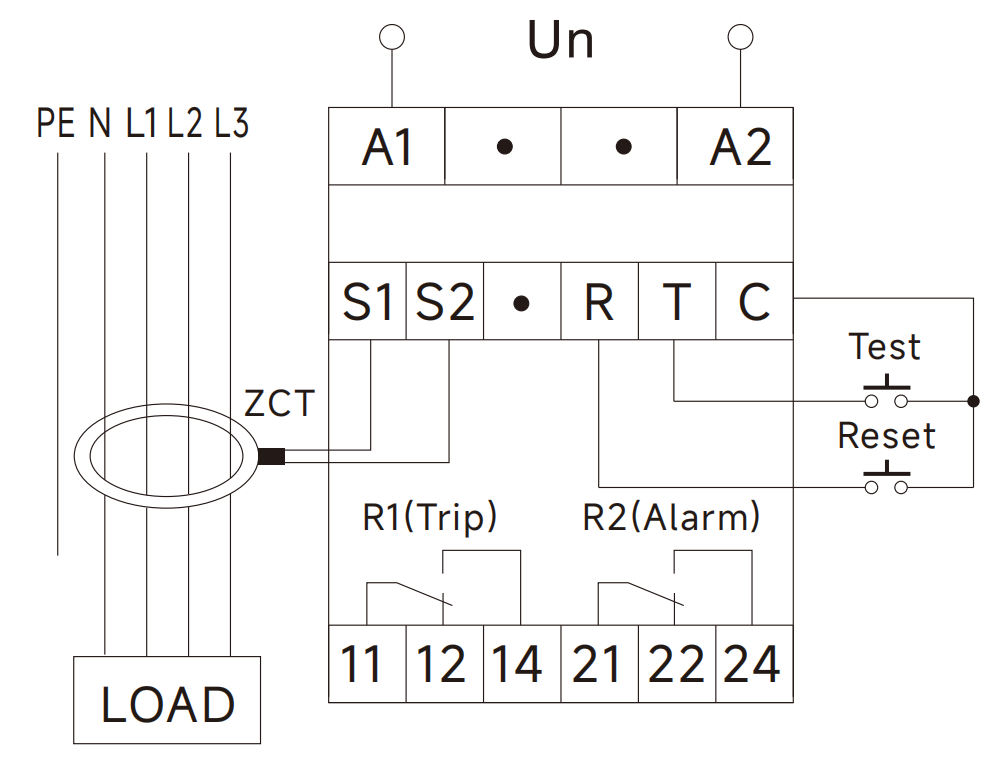

(一).接线图

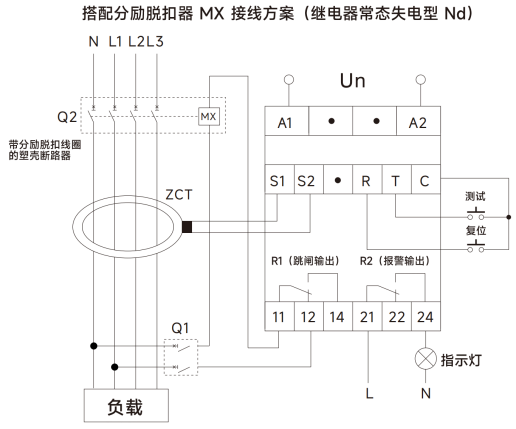

(二).接线示例
