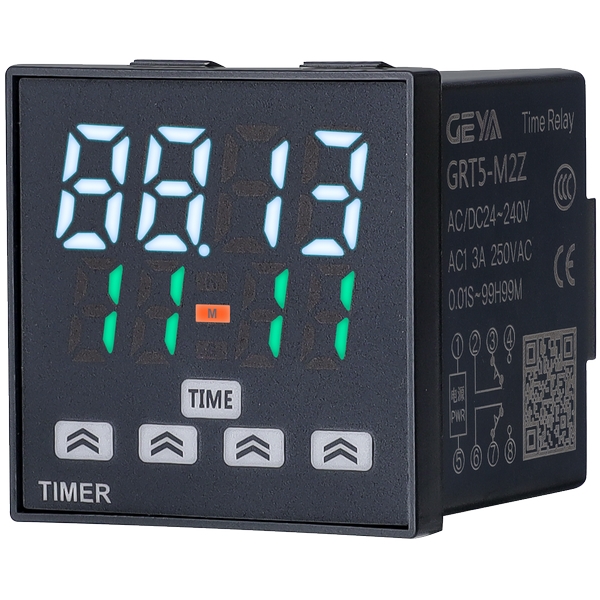

一、为什么选择GRT5-M系列数显时间继电器？

这款宽电压数显时间继电器集实用性与通用性于一体，整合了循环延时、电机正反转定时、智能计数等多种工控常用功能。产品

采用免卡扣、免底座的安装结构，操作门槛低、上手速度快，同时机身小巧、防护性能优异、运行功耗低、使用寿命稳定。可适配

新旧工控设备的新装与改造项目，是自动化控制领域适配性强、性价比优异的工控配件。

1、功能品类丰富，适配场景广：

作为多功能工业延时继电器，该系列涵盖循环延时、通电延时吸合、电机正反转定时、智能计数等多种型号，设备自带暂停、复

位、倒计数等实用控制功能，可充分满足工业设备定时运行、精准计数、电机正反转自动化调控等多样化工况需求。

2、适配电压宽泛，兼容性强：

产品为宽电压设计，支持12VAC/DC、24~240VAC/DC、380VAC等多种电压规格，能够适配不同供电标准的工业工控设备，兼容市面

上绝大多数常规电气控制系统，相比普通单电压延时器件，适用范围更广、适配性更强。

3、低耗长效，运行稳定：

产品区分高低功率版本，整体运行功耗低，功耗不超过1.2W，节能效果良好。设备机械性能与电气性能稳定，触点容量可达

3A/250VAC阻性，能够长期连续稳定运行，有效降低设备故障频次与运维成本。

4、通用性强，替换成本低：

可直接替换DH48S、DH48J、JSS48A、H3D、H5CN等国内外全系列主流数显时间继电器与计数继电器，是工控设备改造常用的替代

型延时控制器。设备升级改造无需大面积改动原有线路结构，大幅节省配件更换与设备升级的成本。

5、计数性能可靠，实用性高：

设备具备高精度计数能力，属于高性能电子计数继电器，计数范围为1~999900次，快计数速度可达30次/秒。同时搭载停电记忆

功能，断电后可留存计数数据，避免数据丢失，能够精准适配各类工业高精度计数统计场景。

二、GRT5-M系列数显时间继电器的主要特点

1、体积小巧，节省安装空间：

产品机身长度仅47mm，整体结构紧凑精致，有效缩减电气柜体的占用空间，完美适配各类紧凑型电控柜的安装需求，适配小型

化、集成化的工控设备布局。

2、安装便捷，提升作业效率：

采用免卡扣、免底座的一体化面板安装结构，接线方式简单直观，无需繁琐的装配与固定工序，简化安装与后期检修流程，提升

电工施工与设备维护效率。

3、显示直观，操作简：

设备配备大字体数显屏幕，运行数据清晰醒目，可视效果佳。整体操作逻辑简洁易懂，无复杂调试步骤，操作人员可快速熟练操

作，降低设备使用门槛。

4、防护优良，适配复杂环境：

机身采用密封结构，具备出色的防水、防尘能力，可适应工业车间、户外设备、生产现场等复杂工况环境，有效抵御粉尘、湿气

对设备内部元件的侵蚀，延长设备使用寿命。

5、模式多样，控制灵活：

作为智能可编程延时继电器，设备支持自定义正反转时长、固定时段正反转、多组通断延时、自动循环启停等多种控制模式，可

根据不同设备的运行逻辑自由调试参数，灵活适配各类复杂的自动化控制场景。

三、GRT5-M系列数显时间继电器的的应用场景

1、工业设备时序控制：

作为常用的自动化延时控制器，广泛应用于各类工业自动化设备，可实现设备延时启停、线路通断、循环时序调控等功能，精准

把控设备运行节奏，保障自动化生产线、流水线稳定有序运行。

2、电机正反转控制：

专属的电机正反转定时继电器型号，可精准设定电机正转、停机、反转的工作时长，广泛适配输送设备、升降设备、加工机床等

需要双向循环运转的电机控制场景。

3、设备计数统计场景：

依托智能数显计数继电器的核心性能，可精准统计自动化设备运行次数、产品加工产量、传感器触发次数，为工厂生产量化管

理、产能统计、设备运维记录提供精准的数据支撑。

4、老旧设备改造升级：

可替代DH48S、JSS48A等传统老式时间继电器，适配老旧电气柜体、传统工控系统的升级改造，无需大规模整改设备线路，以低

成本实现设备自动化、智能化性能升级。

5、通用电气自动控制：

兼顾工业与民用电气使用场景，可用于照明系统、风机、水泵、小型自动化设备的延时开关、周期启停、自动循环控制，实现电

气设备无人值守自动化运行与运维，降低人工操作成本。

四、GRT5-M系列数显时间继电器的的型号说明

(1).设计序号

(2).M:时间继电器 ; MJ：计时器

(3).S;一组循环延时，带暂停、复位

  1Z:一组延时吸合，带皙停、复位

  2Z:二组延时吸合2Z/H;一组通电吸合，一组延时吸合

  2Z/C:二组通电吸合，延时二组断开

  T3:正转=反转任意时间，停止任意时间

  T3S:正转99秒、停止99秒、反转99秒

  T3M:正转99分、停止99秒、反转99分

  8:一组转换，接点计数，带复位

  10;一组转换，接点/传感器计数，带复位

五、GRT5-M系列数显时间继电器的的技术参数

六、GRT5-M系列数显时间继电器的的接线图

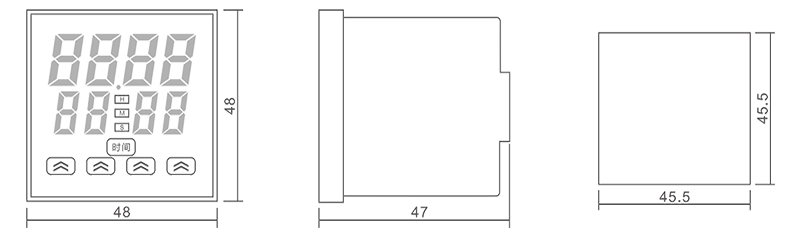

七、GRT5-M系列数显时间继电器的的尺寸图
