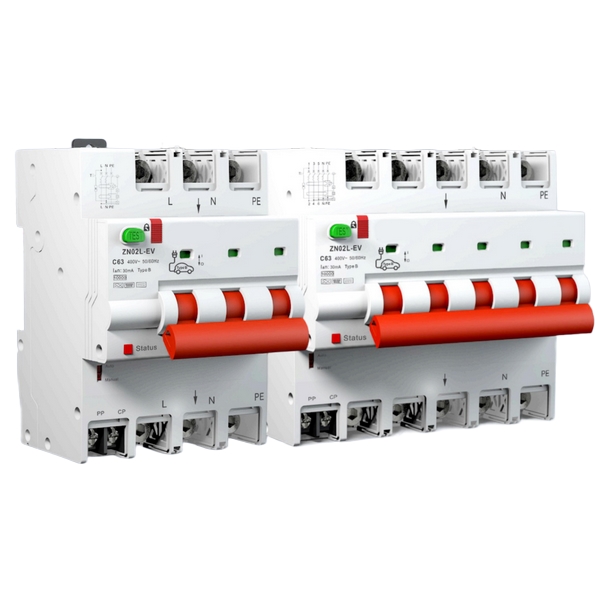

GYRC-ZN02L-EV充电桩专用智能断路器

随着电动车充电设施的普及，充电安全与管理智能化需求日益提升。GYRC-ZN02L-

EV充电桩专用智能断路器专为交流充电场景设计，集保护、监测、控制与通讯于一体，

能够有效提升充电过程的安全性、稳定性与运营管理效率，是充电桩配套设备的可靠选

择。

GYRC-ZN02L-EV充电桩专用智能断路器产品优势：

1、保护功能：支持B型漏电保护、过压/欠压保护、缺相保护、过功率保护及高温

保护等多重安全机制。

2、高精度监测：实时采集剩余电流、电压、负载电流、有功功率等参数，计量精度达

到1.0级。

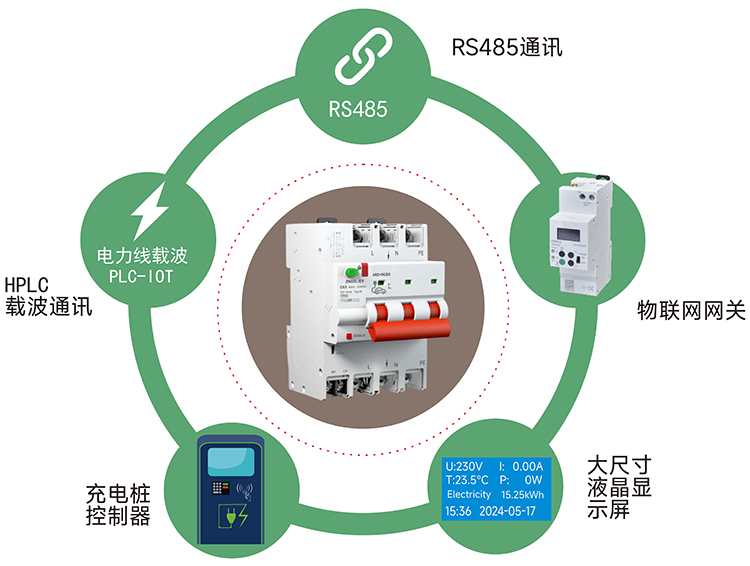

3、可靠通讯扩展：标配RS485通讯，支持连接上位机、物联网网关或充电桩控制器，

便于远程管理与数据集成。

4、灵活控制方式：具备手动与自动控制模式，支持外控分合接口，可实现本地与远程

操作。

5、适应性强：可选配不同额定电流（32A、63A、80A等），并支持HPLC载波通讯，

适应信号较弱环境。

GYRC-ZN02L-EV充电桩专用智能断路器产品特点：

1、智能控制核心：采用高性能MCU芯片，实现信号实时处理与智能控制。

2、双重过载防护：具备机械与电子双重过载保护，提升电路可靠性。

3、状态监测：实时监测电气参数、断路器状态、充电状态及故障报警信息。

4、远程运维支持：可通过物联网网关接入云平台，实现设备状态查看、远程管理与维

护。

5、人机交互便捷：可选配大尺寸液晶显示屏，本地查看数据、调整参数、查询日志，

便于现场操作与维护。

6、高机械与电气寿命：机械寿命超过20000次，电气寿命超过6000次，合闸/分闸响应

迅速。

GYRC-ZN02L-EV充电桩专用智能断路器产品应用：

本产品适用于交流充电枪前端，广泛应用于公共充电站、小区充电桩、商业停车场等

电动车充电场合。可与充电桩控制器配合，支持刷卡、扫码等充电管理方式；通过RS4-

85或4G通讯接入后台系统，实现多设备集中监控与大数据管理；在4G信号较弱区域（如

地下停车场），可扩展HPLC电力载波通讯，数据传输稳定。

GYRC

↓

企

业

代

号

智

能

断

路

器

设

计

序

号

带

漏

电

保

护

电

动

车

专

用

通

讯

方

式

壳

架

电

流

GYRC-ZN02L-EV充电桩专用智能断路器技术参数：

1、符合标准：GBT 16917.1 CQC1149

2、Poles：2P+PE/4P+PE

3、额定电压：AC 230V/AC380V 50Hz

4、额定电流：优选32A、63A、80A(其他规格可定制)

5、脱扣类型：B型、C型、D型

6、短路分断能力：普通型Icu=lcs=6kA H型Icu=10kA Ics=7.5kA

7、机械寿命：大于20000次

8、电气寿命：大于6000次

9、合闸时间：小于1.5s

10、分闸时间：小于1.0s

11、计量精度：1.0

12、通讯方式：RS485/4G

13、漏电类型：B型30mA

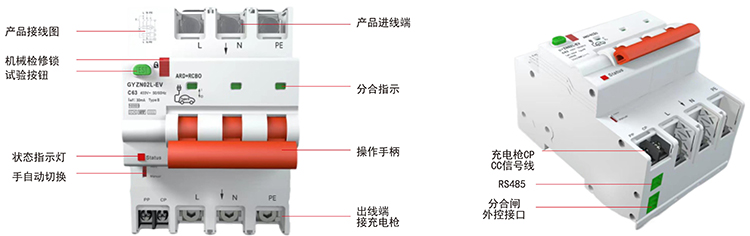

 GYZN02L-EV/2P外形图及功能：

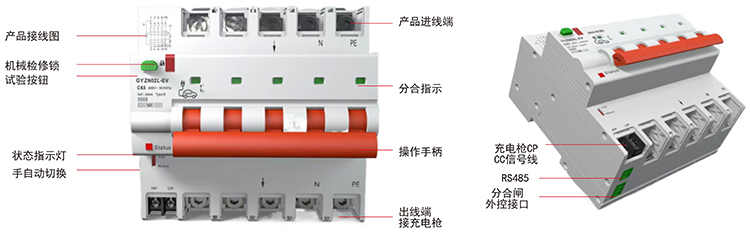

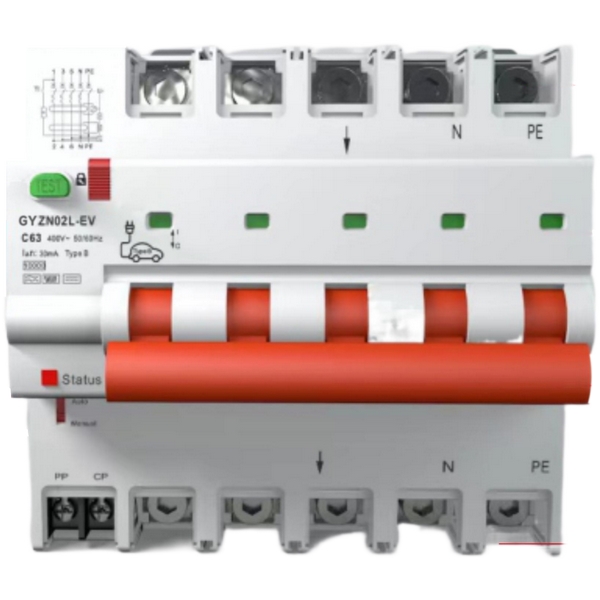

GYZN02L-EV/4P外形图及功能：

GYRC-ZN02L-EV充电桩专用智能断路器产品尺寸：

GYRC-ZN02L-EV充电桩专用智能断路器产品接线：

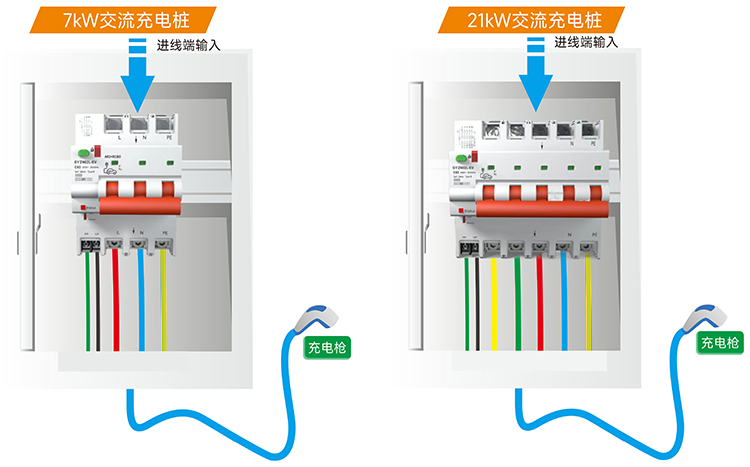

单台设备应用接线：

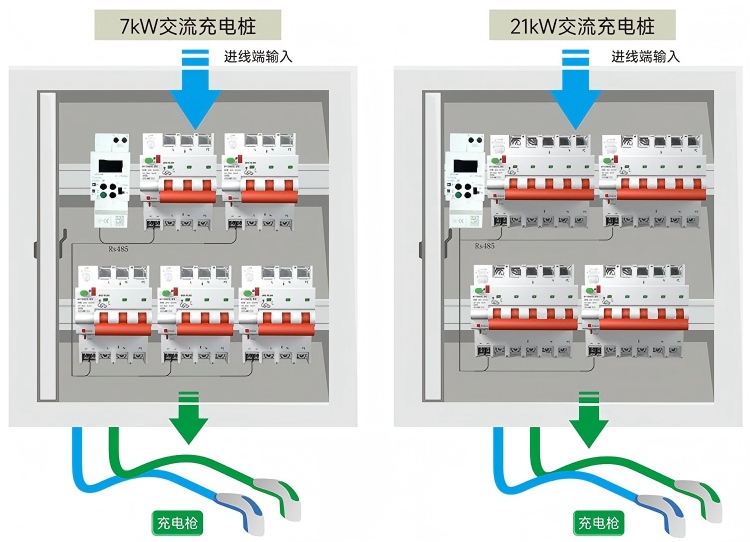

多台设备应用接线：

GYRC-ZN02L-EV充电桩专用智能断路器功能参数：

2P+PE

4P+PE

关闭

/报警

/跳闸

关闭

/报警

/跳闸

关闭

/报警

/跳闸

关闭

/报警

/跳闸

关闭

/报警

/跳闸

10W-

100kW

缺相延时

关闭/开启

关闭/开启

关闭/开启

手自一

体控制

机械检修锁
