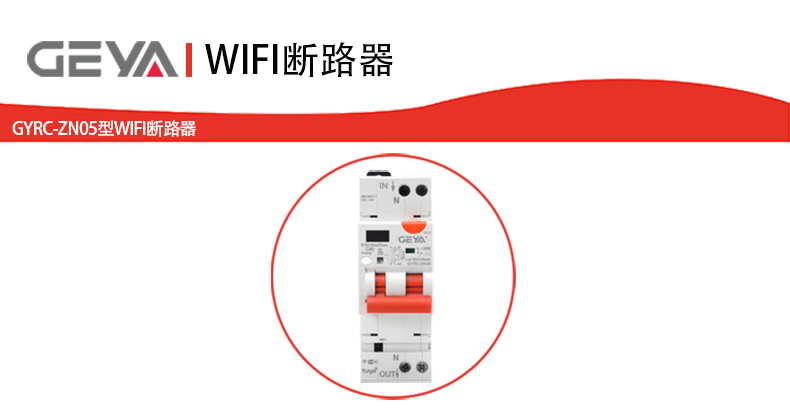

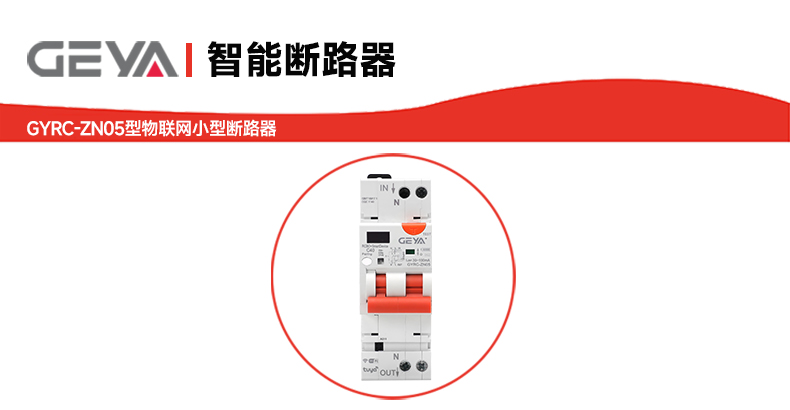

GYRC-ZN05型物联网小型断路器

在用电安全日益受到重视、智能化管理需求不断提升的背景下，GYRC-ZN05型物联

网小型断路器集传统断路器可靠的线路保护功能与的物联网控制技术于一体。它能

够有效应对多种电路故障，并支持远程监控与管理，为商业、家居及各类无人值守用电

场合提供了安全、便捷、智能的电路保护解决方案。

GYRC-ZN05型物联网小型断路器产品优势：

1、安全可靠： 具备高分断能力（Icu=lcs=6KA）与长寿命（机械寿命>15000次），

符合国家强制安全标准，采用阻燃材质，为用电安全奠定坚实基础。

2、保护： 集过压、欠压、过载、漏电、短路、过热等多重电气保护于一身，并

能进行缺相、功率异常等故障预警，防护维度广泛。

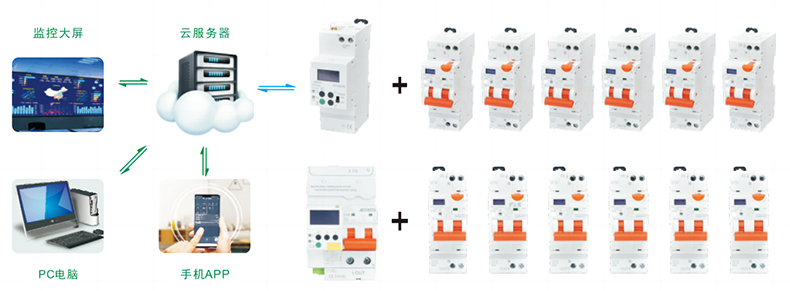

3、智能便捷： 支持通过TUYA WIFI接入物联网平台，实现远程通断控制、状态监

测、故障报警及自动重合闸操作，大大提升了管理效率与响应速度。

4、灵活可控： 具备智能定时、手自一体控制模式，并可外接机械检修锁，满足多种

场景下的灵活控制与安全维护需求。

GYRC-ZN05型物联网小型断路器产品特点：

1、紧凑高性能： 产品结构紧凑，同时具备高达6KA的短路分断能力，在有限空间内提

供较强的保护性能。

2、多重安全防护： 提供包括过压、欠压、过载、漏电（动作值可调）、高温、功率异

常等在内的电路保护与预警功能。

3、远程智能管理： 支持通过手机APP进行远程分合闸操作，并可设定故障后自动重合

闸，减少人工干预，提升供电连续性。

4、定时与自动功能： 内置智能定时控制模块，可实现用电设备的自动调度；具备自动

合闸功能，应对临时性故障。

5、标准合规： 严格遵循GBT 16917与CQC1149标准设计生产，产品的安全性与

可靠性。

6、耐用阻燃设计： 关键部件机械寿命长，外壳采用阻燃材料，提升产品长期使用的稳

定性与防火安全性。

GYRC-ZN05型物联网小型断路器产品应用：

本产品适用于需要对用电安全进行精细化、智能化管理的各类场合，例如：

1、智能家居/公寓： 实现家庭电路远程控制、用电安全保护及能耗管理。

2、商铺与小型商业场所： 便于业主远程管理店内用电设备，预防电气火灾。

3、基站、充电桩等无人值守设备： 提供远程复位与故障诊断功能，降低运维成本。

4、老旧电路改造： 在保留原有断路保护功能基础上，增加智能监控与管理能力。

5、对定时通断有要求的场景： 如广告灯箱、景观照明、实验室设备等，实现自动化控

制。

GYRC

↓

产

品

型

号

智

能

断

路

器

设

计

序

号

壳

架

等

级

：

40A

      AP  BZ

       :        :

      全    半

      自    自

      动    动

      重

      合

      闸；

20A

40A

RS485

WIFI

GYRC-ZN05型物联网小型断路器技术参数：

1、符合标准GBT 16917 CQC1149

2、Poles 1P+N

3、额定电压 单相AC230V 50Hz

4、额定电流 20A、40A(其他规格可定制)

5、脱扣类型 C型(其他类型可定制)

6、短路分断能力 Icu=lcs=6KA

7、机械寿命 大于15000次

8、电气寿命 大于6000次

9、合闸时间 小于1.2s

10、分闸时间 小于1.0s

11、计量精度 1.0

12、漏电动作值30、50、100mA可选

GYRC-ZN05型物联网小型断路器功能参数：

1P

关闭/报警

/跳闸

关闭/报警

/跳闸

欠压整定

欠压延时

关闭/报警

/跳闸

缺相整定

缺相延时

关闭/报警

/跳闸

过载整定

缺相延时

关闭/报警

/跳闸

高温整定

高温延时

预警比例

---

过功

率保护

过功率值

过功率延时

欠功

率保护

欠功率值

欠功率延时

---

---

关闭/报警

/跳闸

漏电整定值

不驱动时间

关闭/报警

/跳闸

手自一体控制

机械检修锁
