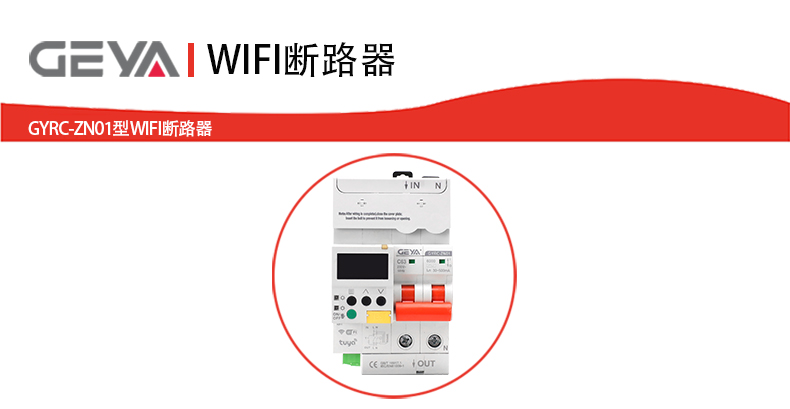

GYRC-ZN01型物联网小型断路器

GYRC-ZN01型物联网小型断路器是一款集智能控制、高精度计量与多重安全保护于

一体的智能化电器设备。其设计针对现代电力管理需求，支持远程监控与自动化操作，

适用于对用电安全、能耗管理和控制智能化有较高要求的场所，能够有效提升用电系统

的可靠性、安全性与管理效率。

GYRC-ZN01型物联网小型断路器产品优势：

1、高度集成：在一台设备中融合测量、保护、通信与控制功能，减少外部器件依赖。

2、管理便捷：通过云平台可实现设备集中监控、策略下发与数据分析，提升运维效

率。

3、适应性强：提供多种额定电流、漏电动作值可选，通讯方式灵活，满足不同场景配

置需求。

4、安全耐久：机械寿命超过12000次，电气寿命超过6000次，关键动作时间短，响应

迅速。

GYRC-ZN01型物联网小型断路器产品特点：

1、结构紧凑、性能可靠：采用阻燃材料，体积小巧，分断能力较高，适应多种安装环

境。

2、远程智能控制：支持4G、WIFI、RS485等多种通讯方式，可通过GPRS连接云端实

现远程分合闸控制与状态监测。

3、电能计量精准：计量精度达1.0级，实时监测电压、电流、功率等参数，为能源管

理提供准确数据支撑。

4、自动重合闸功能：具备远程与自动重合闸能力，配合漏电重合等功能，提升供电连

续性。

5、多重安全防护：提供过压、欠压、过载、漏电、缺相、高温以及电流电压不平衡等

保护机制。

6、灵活控制模式：支持手自动一体控制、定时控制、远程允许控制，并具备机械检修

锁，兼顾自动化与现场操作需求。

7、事件记录与报警功能：支持故障预警、报警允许、PE故障报警等，及时提示异常状

态，便于运维管理。

GYRC-ZN01型物联网小型断路器产品应用：

适用于住宅、商业楼宇、工业园区、公共设施等低压配电系统，特别适合需远程监

控与智能化管理的用电场合，如基站供电、出租公寓、智能电箱、充电桩配电、小型

分布式能源系统等，实现用电安全、节能与智能运维的综合管理。

GYRC

↓

产

品

型

号

智

能

断

路

器

设

计

序

号

壳

架

等

级

：

100A

AP

:

全

自

动

重

合

闸

APE

:

带

PE

接

地

故

障

保

护

Poles

:

2P

4P

额

定

电

流

：

32

63

100

RS485

4G+RS485

WIFI+RS485

RJ45+RS485

GYRC-ZN01型物联网小型断路器产品参数：

1、产品型号：GYRC-ZN01-100AP；GYRC-ZN01-100APE

2、符合标准：GBT 16917 CQC1149

3、Poles：2P/4P

4、额定电压：单相AC230V/三相AC400V 50Hz

5、额定电流：32A、63A、100A

6、脱扣类型：C型(其他类型可定制)

7、短路分断能力：Icu=lcs=6KA

8、机械寿命：大于12000次

9、电气寿命：大于6000次

10、合闸时间：小于1.5s

11、分闸时间：小于1.0s

12、计量精度：1.0

13、漏电动作值：30、50、100、200、300、500mA可选

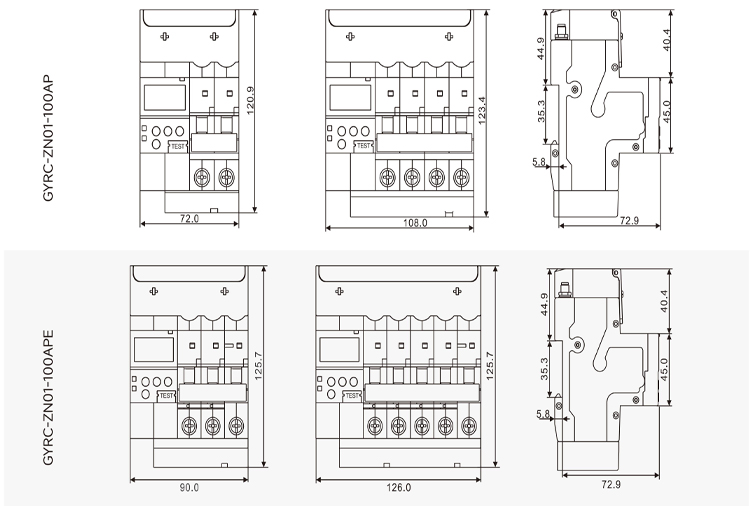

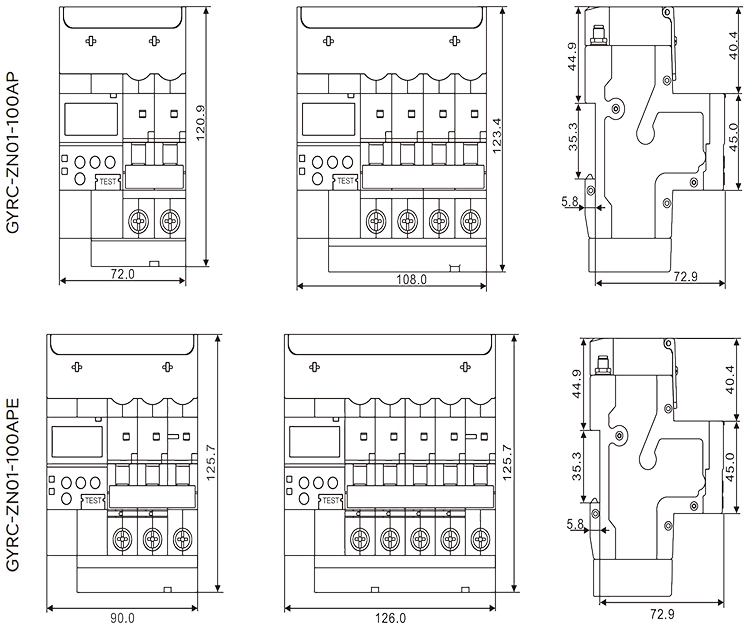

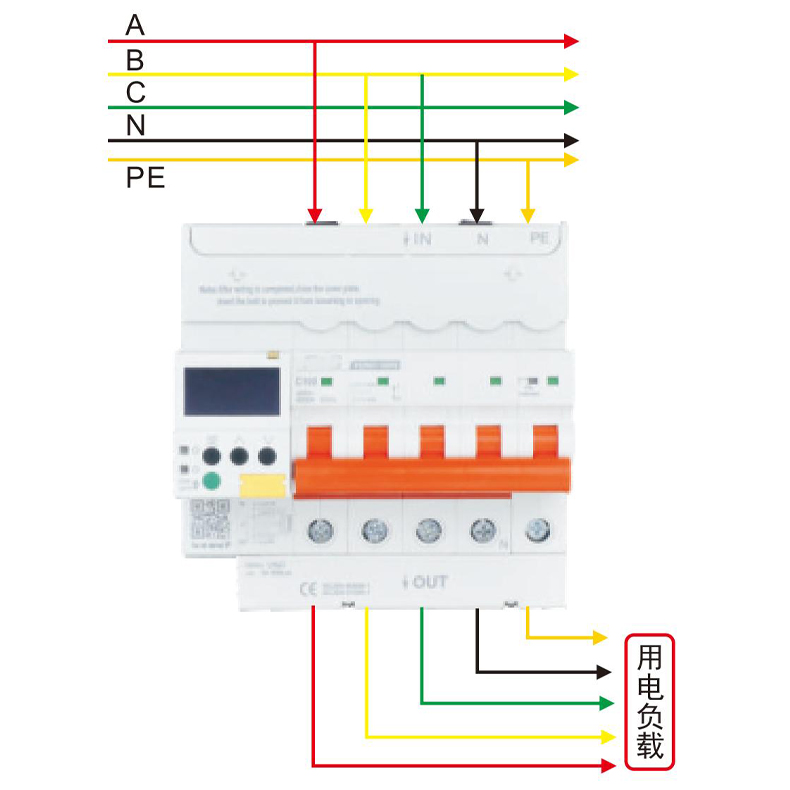

GYRC-ZN01型物联网小型断路器产品接线：

注意事项

1、安装前请检查SIM卡是否插入

2、请勿带电安装，接线必须可靠

3、接线拧螺丝时，注意前后模块是否松动

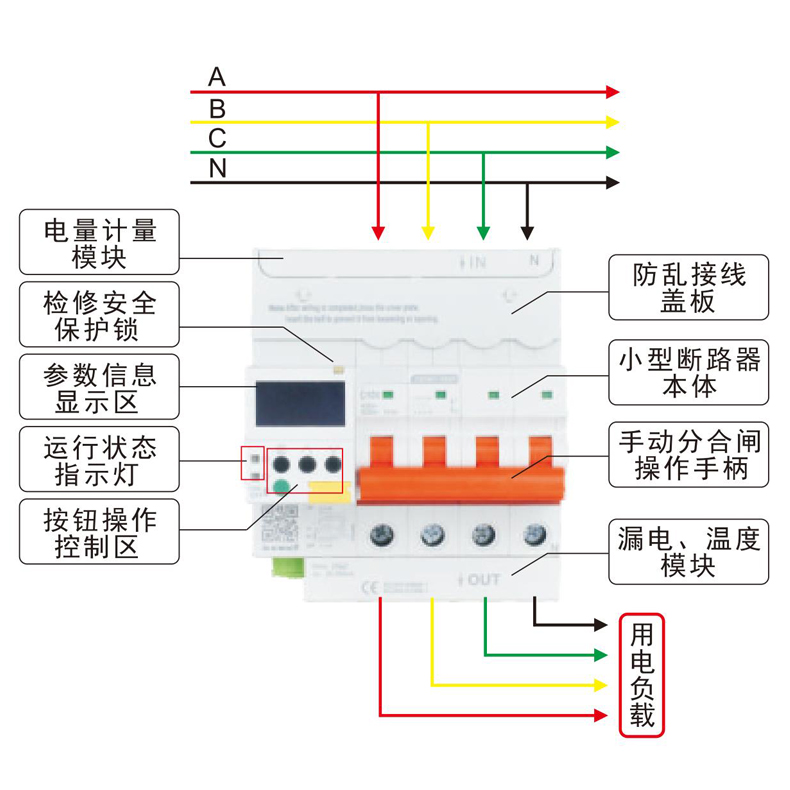

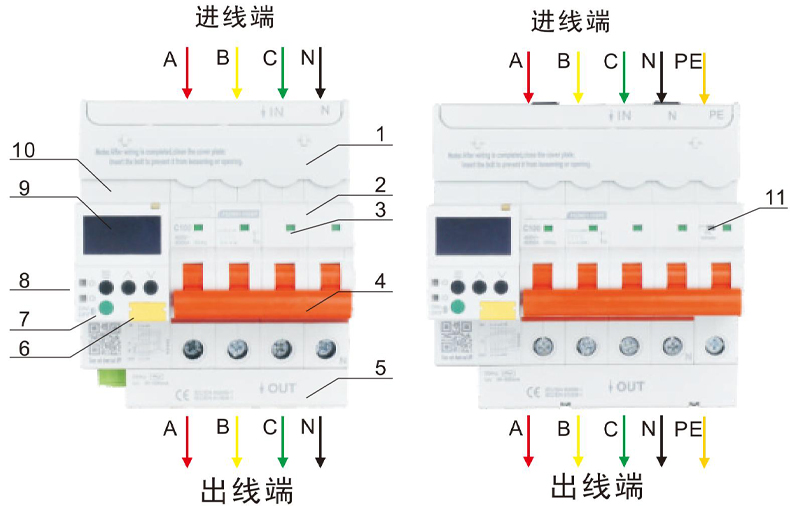

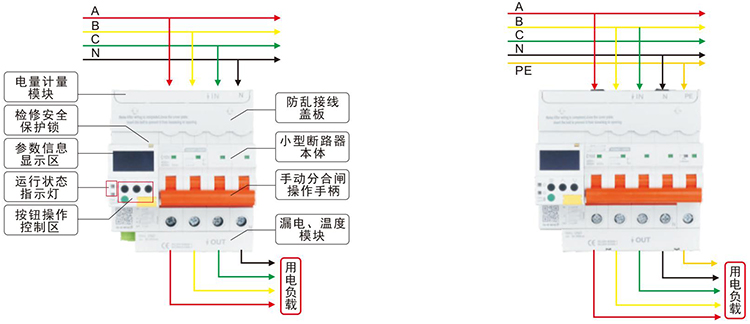

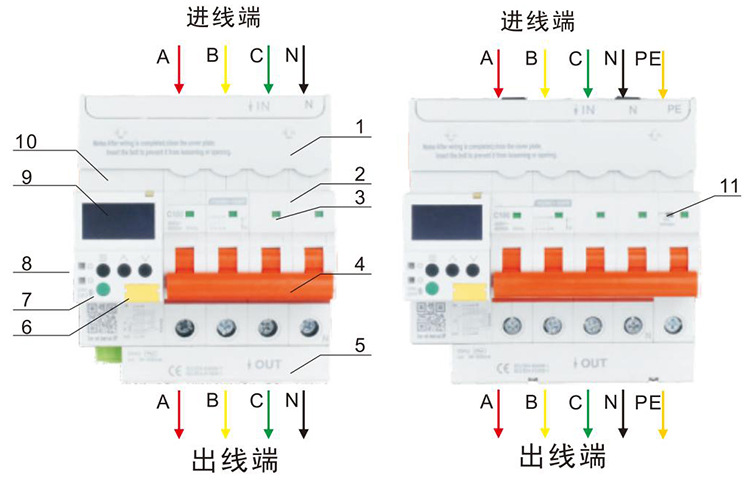

1、盖板;主要功能防止乱接线；

2、断路器本体;起到电流通断和短路、过载保护作用；

3、断路器触头指示;指示断路器状态，红色:分闸，绿色:合闸；

4、操作手柄;手动推动手柄，可控制断路器合分状态；

5、计量、漏电检测模块:主要检测电流，电压采样，漏电信号及接线端子温度信号等；

6，漏电试验按钮;主要检测漏电功能是否失效，每月需自检按一次，开关能正常分闸,证

明开关漏电功能正常；

7，本地设置和查看按键：

功能按此键进入菜单;参数设置后再按此键确认输入；

按此键一次光标向上跳动一行;进入设置状态，每按一下，数字往上递增；

按此键一次光标向下跳动一行:进入设置状态，每按一下，数字往下递减；

在设置或查看状态，按此键一次，返回上级菜单;如开关在故障声音报警状态按此

键，可以消除报警声音；

8、状态指示灯；主要指示产品合分状态，通讯状态、故障、sim卡插入是否正确等；

9、液晶显示屏：主要提供人机操作界面，相关信息可在显示屏上显示；

10、控制本体：主要控制断路器合分及各种电参数采集处理等；

11、PE指示灯：如前端PE线接入正常，指示灯绿色常亮；如未接入，指示灯不亮，同时

有声音报警，在显示屏上会显示"PE线断开报警"

菜单功能操作说明:

1、设置菜单操作说明

2、按进入菜单，提示输入密码，本产品出厂设置初始密码为“0000”，如需设置

更改密码，根据光标提示，按 键,确认自己需要输入的数字，然后按确认，后几

位设置，进行相同操作

3、输入确认密码后，进入菜单，有参数、记录、功能、维护及关于等子菜单，然后按

 键，选择需要进入的菜单，然后按键,进入下级菜单，根据需求，可设置或查

看相关参数

4、设置或查看参数完毕后，需要退出，按键即可;

5、直接按 键,可查看电参数;

6、长按绿色按键，可控制开关分合操作:短按按键可返回上级菜单

7、菜单说明:

参数：进入此菜单后，可设置参数值，如过欠电压值、漏电、电流、温度、功率等

记录：进入此菜单后，可查看开关事件记录，如发生的故障原因、操作等

通讯：进入此菜单后，可设置通讯方式，如WIFI、MOTT、RS485等或通讯波特率、设

备类型

显示: 进入此菜单后，可设置显示中文或英文;6次数:进入此菜单后，可查询开关各状态

运行次数

功能：进入此菜单后，可对开关保护的功能可设置关闭、报警及跳闸

维护:进入此菜单后，可对开关进行维护，如恢复出厂设置、联网模式、重启设备等

关于: 进入此菜单后，可查看本产品软件版本号、通讯模组IEMI码及SIM卡编码等
