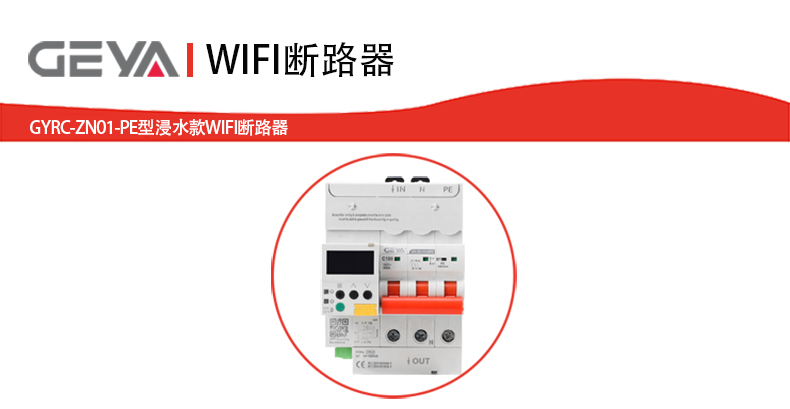

GYRC-ZN01-PE型浸水款物联网小型断路器

GYRC-ZN01-PE型浸水款物联网小型断路器是一款集智能监测、远程控制和多重保

护于一体的电气安全装置。它适用于对用电安全要求较高的各类场所，能够实时监测电

路状态，并通过物联网技术实现远程管理，帮助用户提升配电系统的安全性、可靠性与

智能化水平。

GYRC-ZN01-PE型浸水款物联网小型断路器产品优势：

1、多重安全防护：具备过载、短路、漏电、过欠压、超温等多重保护功能，并支持浸水

报警与Pe线接好报警，防范电气风险。

2、智能化管理：支持远程分合闸、电能计量、故障日志记录与定时开关等功能，便于运

维管理与节能控制。

3、灵活配置：采用模块化设计，可根据需要选配功能；通信方式多样，还可作为网关使

用，兼容不同系统。

4、高可靠性设计：独立电源与断电保护设计，系统在异常情况下仍能维持数据保存

与上传，避免整体瘫痪。

GYRC-ZN01-PE型浸水款物联网小型断路器产品特点：

1、检修安全锁与防窃电盖板：强化作业安全，防止非法接电。

2、1.3寸OLED显示屏：提供清晰直观的电路参数与状态显示。

3、高精度测量：电压电流检测精度达0.5级，电量计量精度1.0级。

4、灵活保护策略：支持对过压、欠压、超温、过功率等参数进行阈值与延时设置，并可

选5、择报警或跳闸保护方式。

6、故障追溯功能：自动记录故障与操作事件，便于快速排查问题。

7、远程升级支持：支持多种远程固件升级方式，维护便捷。

8、浸水报警与漏电保护：针对潮湿环境提供浸水监测，漏电动作电流可调，适应不同使

用环境。

GYRC-ZN01-PE型浸水款物联网小型断路器产品应用：

本产品可广泛应用于以下场景：

1、智能电表与能源管理系统

2、光伏发电并网配电系统

3、工业自动化与控制回路

4、商业楼宇、办公场所、医院、学校、养老院等公共建筑

5、路灯控制系统、园林灌溉配电

6、农业用电、文物保护单位配电

7、需要远程控制与用电安全监测的各类低压配电回路

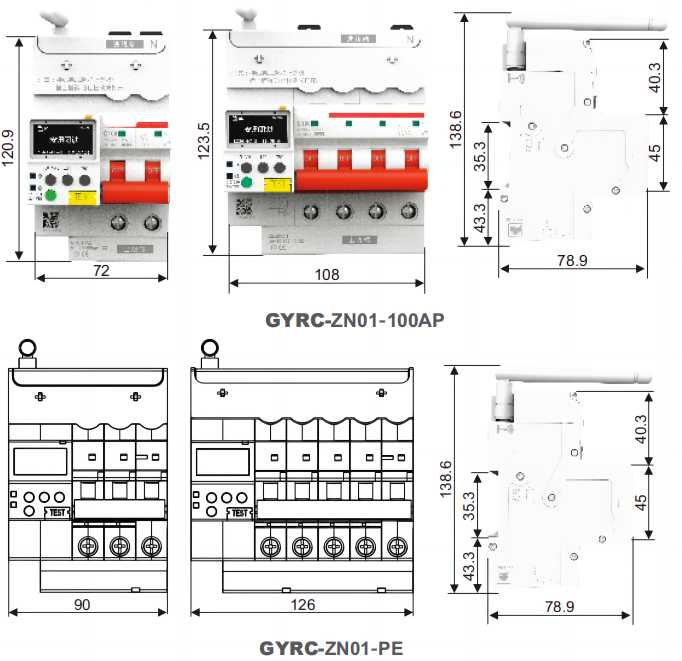

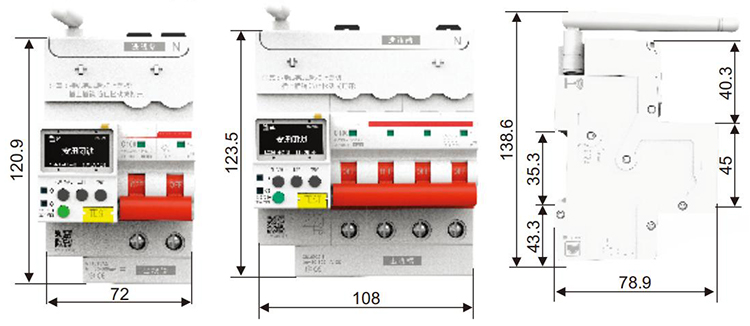

GYRC-ZN01-100AP 产品尺寸：

GYRC-ZN01-PE 产品尺寸：

GYRC-ZN01-PE型浸水款WIFI断路器产品尺寸：

GYRC-ZN01-PE型浸水款WIFI断路器技术参数：

 产品符合标准

GB16917.1

CQC1149

GB16917.1

GB16917.1

CQC1149

 产品外形

(长*宽*高)

121*72*79

mm

123.5*108*79

mm

121*90*79

mm

123.5*126*79

mm

额定电压

额定电流等级

（A）

32、63、100

32、63、100

32、63、100

短路保护特性

 短路保护

分短能力

 漏电保护

动作时间

机械寿命

电气寿命

防护等级

使用工作

环境温度

35mm

标准导轨

35mm

标准导轨

35mm

标准导轨

35mm

标准导轨

手动合分

或远程合分

手动合分

或远程合分

或远程合分

或远程合分

25平方

 功能参数

设置方式

本地+

远程设置

本地+

远程设置

本地+

远程设置

本地+

远程设置

4G(RJ45)+

RS485

4G(RJ45)+

RS485

4G(RJ45)+

RS485

4G(RJ45)+

RS485

Pe线是否

接好报警

本地声光报警

+远程

本地声光报警

+远程

本地声光报警

+远程

本地声光报警

+远程

电流设定

过载延时保护

漏电动作电流

过压保护值

过压保护延时

过压功能

欠压保护值

欠压保护延时

欠压功能

超温保护值

超温保护延时

超温保护功能

功率限定值

功率限定延时

功率限定功能

缺相保护功能

电量计量

1、按进入菜单，提示输入密码，本产品出厂设置初始密码为“0000”，如需设

置更改密码，根据光标提示，按键，确认自己需要输入的数字，然后按确

认，后几位设置，进行相同操作；

2、输入确认密码后，进入菜单，有参数、记录、功能、维护及关于5个子菜单，然后

按键，选择需要进入的菜单，然后按键，进入下级菜单，根据需求，

可设置或查看相关参数；

3、设置或查看参数完毕后，需要退出，按键即可；

4、直接按键,可查看电参数;

菜单说明:

参数：进入此菜单后，可设置参数值，如过欠电压值、漏电、电流、温度、功率等；

记录：进入此菜单后，可查看开关事件记录，如发生的故障原因、操作等；

通讯：进入此菜单后，可设置通讯方式，如WIFI、MOTT、RS485等或通讯波特率、设

备类型；

功能：进入此菜单后，可对开关保护的功能可设置关闭、报警及跳闸；

显示：进入此菜单后，可设置显示中文或英文；

次数：进入此菜单后，可查询开关各状态运行次数；

维护：进入此菜单后，可对开关进行维护，如恢复出厂设置、联网模式、重启设备等；

关于：进入此菜单后，可查看本产品软件版本号、通讯模组IEMI码及SIM卡编码等；

可设置的参数和功能:

过电压

过电压延时

过压保护

欠电压

欠电压延时

欠压保护

整定电流

过载延时

过载保护

过功率值

过功率延时

过功率保护

漏电整定

漏电保护

浸水时长

温度阀值

温度延时

高温保护

缺相整定

缺相延时

缺相保护

浸水保护

PE开路保护

预警功能

报警允许

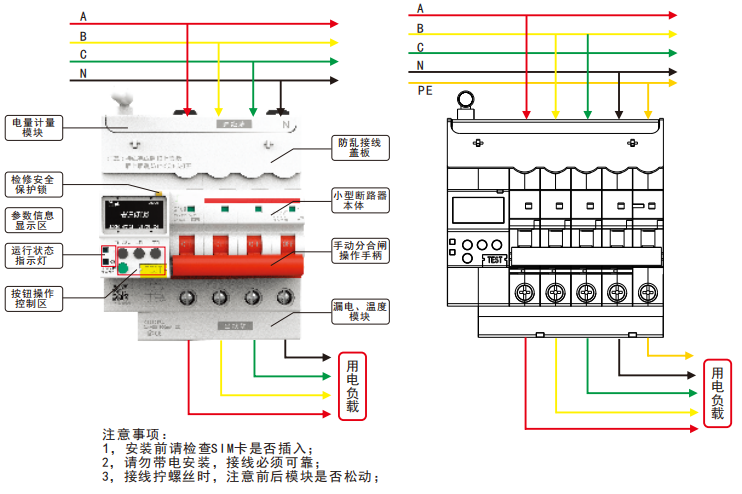

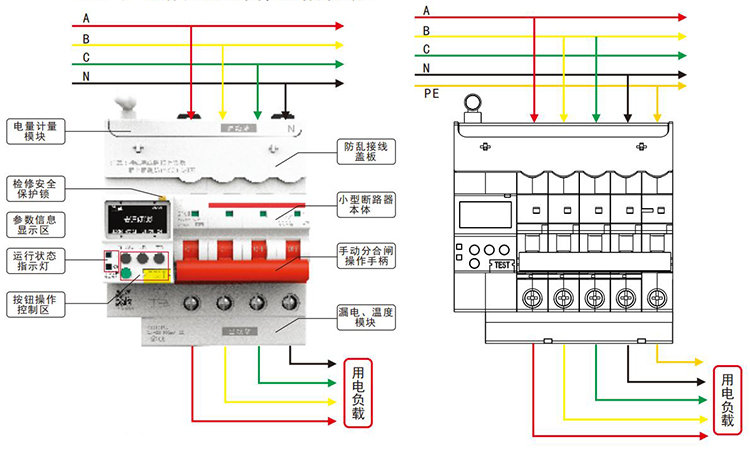

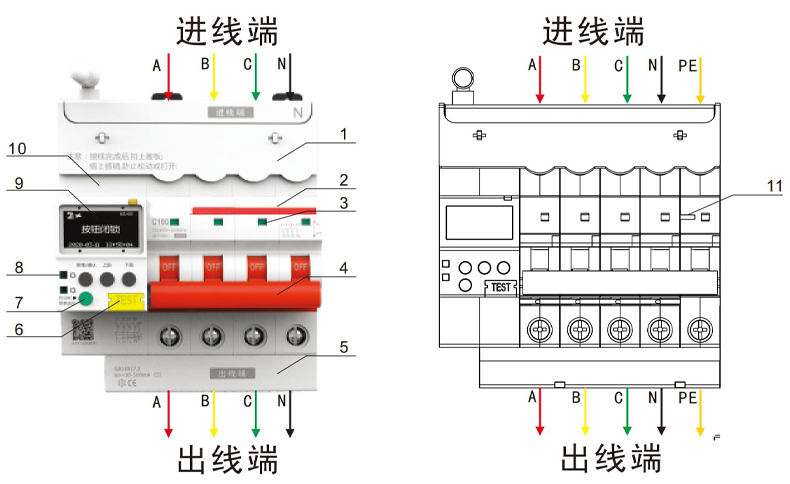

1、盖板；主要功能防止乱接线；

2、断路器本体；起到电流通断和短路、过载保护作用；

3、断路器触头指示；指示断路器状态，红色：分闸，绿色：合闸；

4、操作手柄；手动推动手柄，可控制断路器合分状态；

5、计量、漏电检测模块：主要检测电流，电压采样，漏电信号及接线端子温度信号等；

6、漏电试验按钮；主要检测漏电功能是否失效，每月需自检按一次，开关能正常分闸，

证明开关漏电功能正常；

7、本地设置和查看按键：

功能按此键进入菜单；参数设置后再按此键确认输入；

按此键一次光标向上跳动一行；进入设置状态，每按一下，数字往上递增；

按此键一次光标向下跳动一行；进入设置状态，每按一下，数字往下递减；

在设置或查看状态，按此键一次，返回上级菜单；如开关在故障声音报警状态

按此键，可以消除报警声音；

8、状态指示灯；

9、液晶显示屏；

10、控制本体；

11、PE指示灯；
