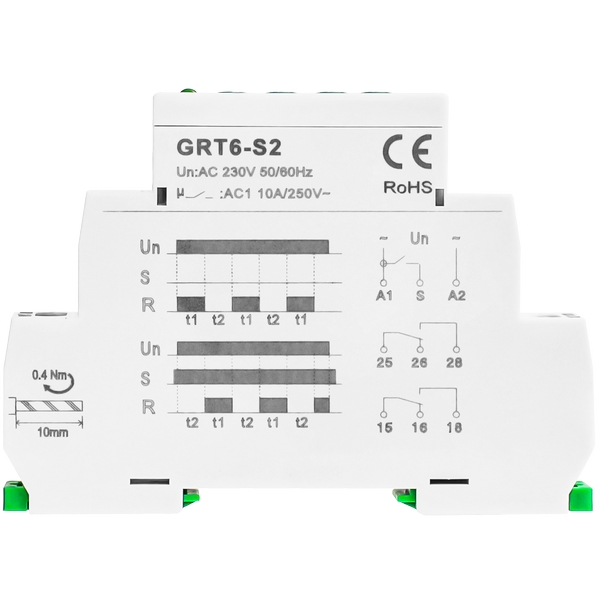

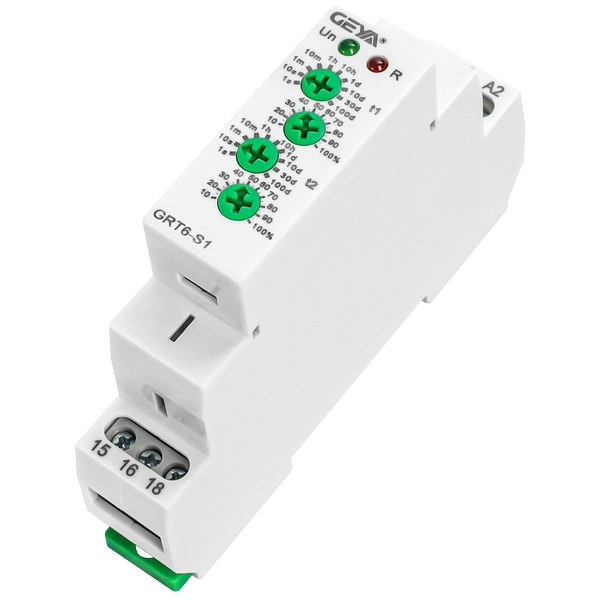

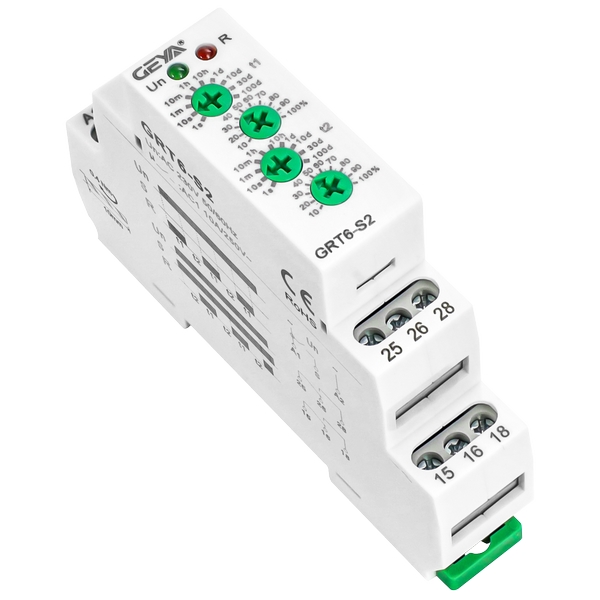

GRT6-S循环延时型时间继电器

1、双通道独立延时控制

- 采用数字式时间芯片，允许ON（通电）与OFF（断电）动作分别设置0.1s-100天

内的任意延时值，设定精度10%。典型应用如：先延时3秒启动电机，再延时15分钟自

动切断电源，避免传统继电器单一延时模式的局限性。

2、10段式时间档位选择

- 提供1s/10s/1m/10m/1h/10h/1d/10d/30d/100d共10个基准档位，通过旋钮组

合实现100天内的任意设定。采用温度补偿电路，在-20℃ ~ +55℃环境下时序稳定

性。

3、智能模式切换

- 通过S-A1端口短接即可切换工作模式，无需额外工具，适应不同控制逻辑。

4、宽电压兼容性

支持AC/DC 24V-240V输入，兼容主流工业电源标准，降低系统适配复杂度。

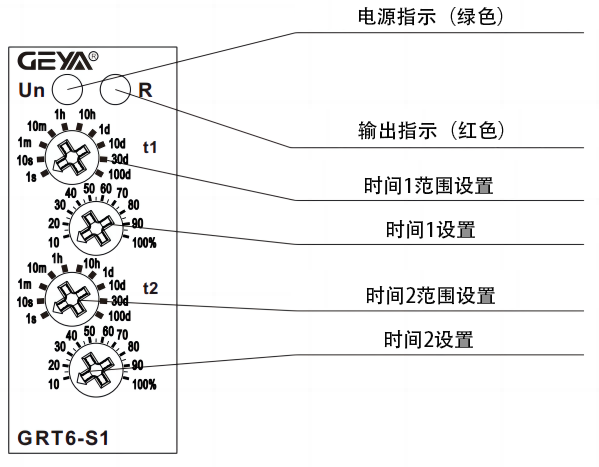

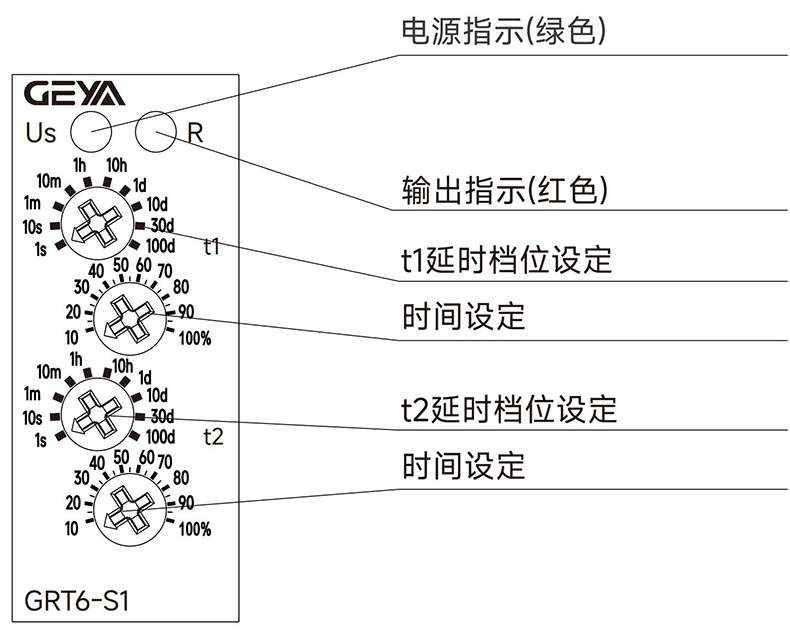

5、人机交互优化

- 双色LED状态指示：

· 红色常亮：输出指示

· 绿色闪烁：电源指示

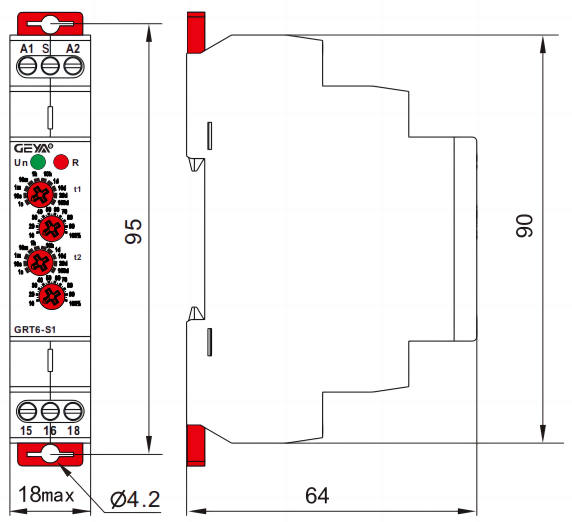

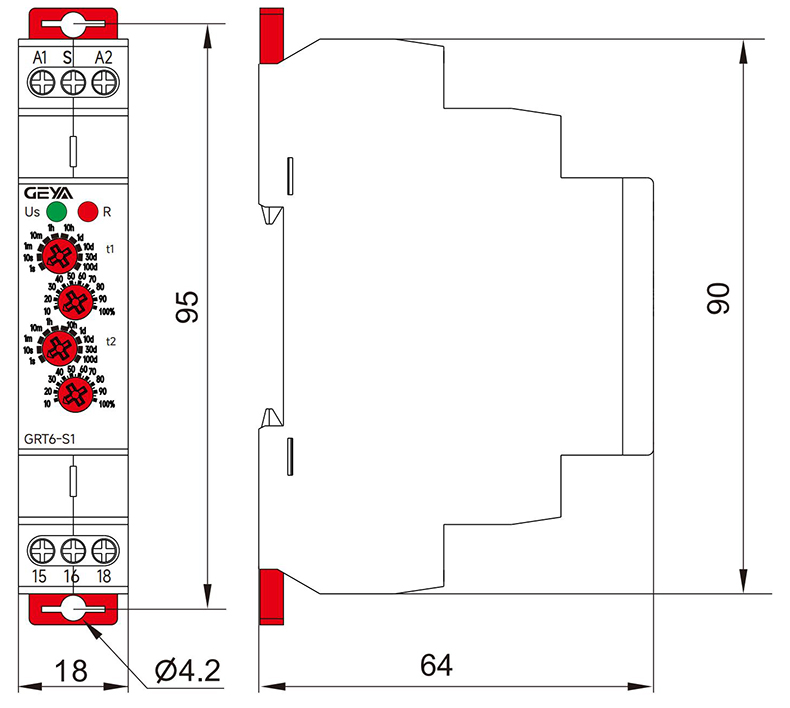

- 18mm超薄壳体符合35mm标准导轨安装，防护等级IP20。

GRT6-S循环延时型时间继电器应用场合：

1、工业加热系统控制

- 在注塑机温控中，设定加热管工作15分钟后停止5分钟的循环时序，配合PID控制器

可实现±1℃的恒温精度，较传统接触器方案节能20%以上。

2、智能照明管理系统

- 用于地下车库多区照明轮巡：

· ON延时设定30秒实现渐亮启动

· OFF延时设定2小时自动关闭闲置区域

· 通过模式切换实现工作日/节假日不同时序策略

3、自动化产线设备保护

- 作为冲压设备安全联锁部件：

· 上电后延时10秒启动（液压系统预压完成）

· 急停触发后延时3分钟关闭冷却系统（残余热量散发）

4、农业灌溉控制

- 配合土壤湿度传感器，实现"灌溉2小时-停歇3天"的节水循环模式，内置的防抖电路

可避免因瞬时降雨导致的误触发。

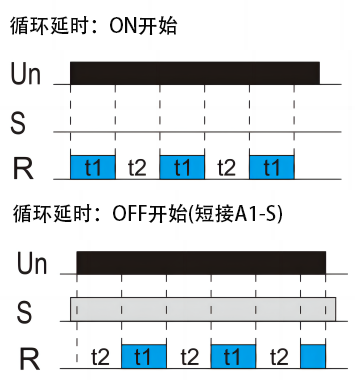

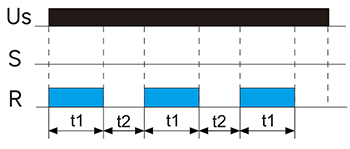

 当继电器Us得电时，继电器动作，开始

 t1延时，延时t1到后继电器断开，开始t2延

 时，延时t2到后，继电器动作，如此循环不

 停。任意时刻Us断电，继电器复位。

 短接A1-S，当继电器Us得电时，继

 电器开始t2延时，延时t2到后继电器动

 作，开始t1延时，延时t1到后，继电器

 断开，如此循环不停。任意时刻Us断

 电，继电器复位。

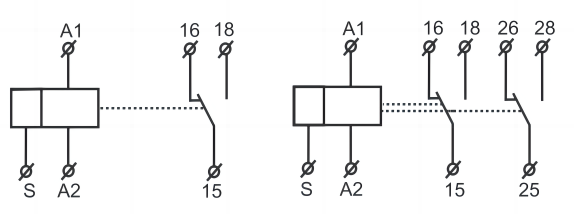

 注：两组输出的规格，两组触点是同时动作

 的。

 注：两组输出的规格，两组触点是同时

 动作的。
