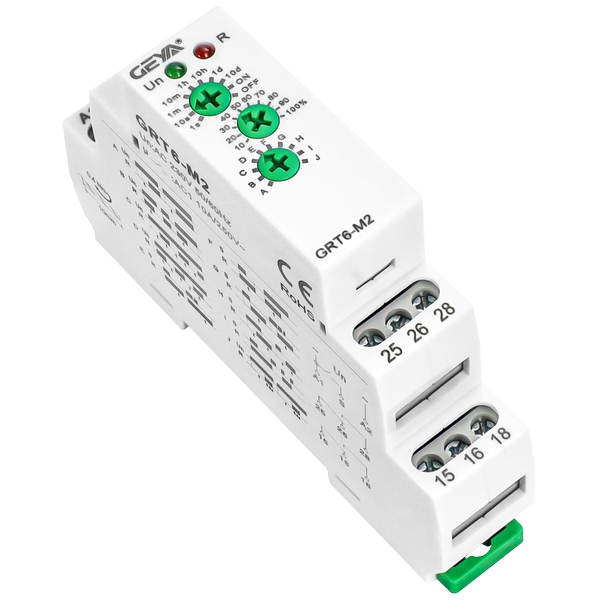

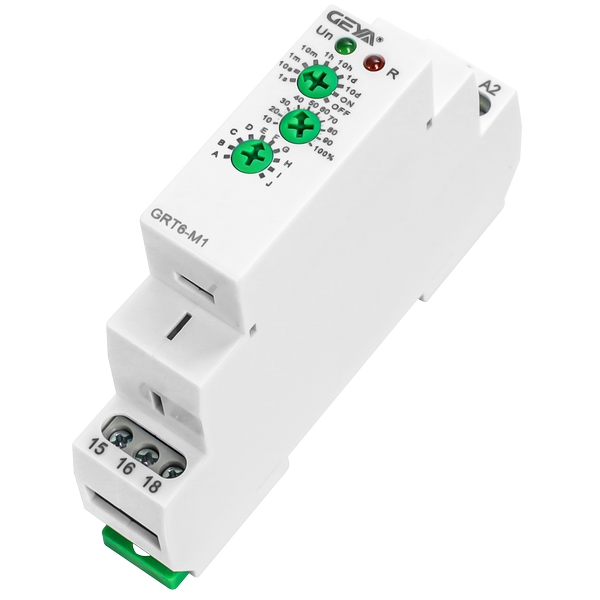

GRT6-M多功能时间继电器产品特点: |
1、多模式延时架构 - 电源控制模式组(5种) 包括上电延时(TON)、断电延时(TOF)、间隔脉冲(TI)、循环触发(TC)及窗 口模式(TW),支持电压突波保护(±2kV 1.2/50μs) - 信号控制模式组(4种) 涵盖上升沿触发(ETU)、下降沿触发(ETD)、双沿触发(ETB)及保持式触发 (ETH),输入响应时间<20ms - 脉冲转换模式 可将持续信号转换为预设宽度的脉冲输出(0.1s-10min可调) |
2、动态延时调节系统 - 采用十进制旋钮编码器,提供10个线性档位 - 支持/1s/10s/1min/10min/1h/10h/1D/10D基准单位 - 设定精度10%,重复精度0.2% |
3、电气性能参数 - 工作电压:AC/DC 24-240V 50Hz,AC 220V 50Hz - 触点容量:10A/250VAC(阻性负载),5A/30VDC - 绝缘强度:2.5kVrms(触点与线圈间) |
4、机械与安装特性 |
- 壳体材料:阻燃外壳 - 防护等级:IP40(前面板)/IP20(端子区) - 安装方式:35mm DIN导轨(EN 60715标准) - 端子类型:A1-A2 |
GRT6-M多功能时间继电器产品应用: |
1、工业自动化领域 |
2、生产线节拍控制 |
3、设备安全互锁 |
4、能源管理系统 |
5、光伏逆变器软启动延时 |
6、储能设备充放电周期控制 |
7、建筑电气系统 |
8、消防风机延时启动 |
9、智能照明场景切换
|

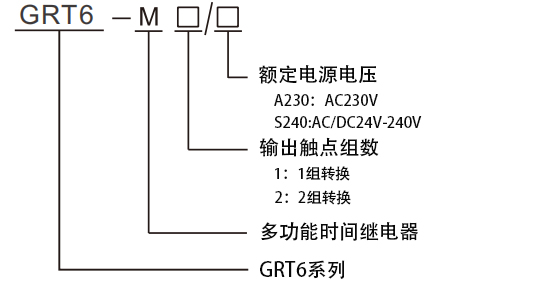

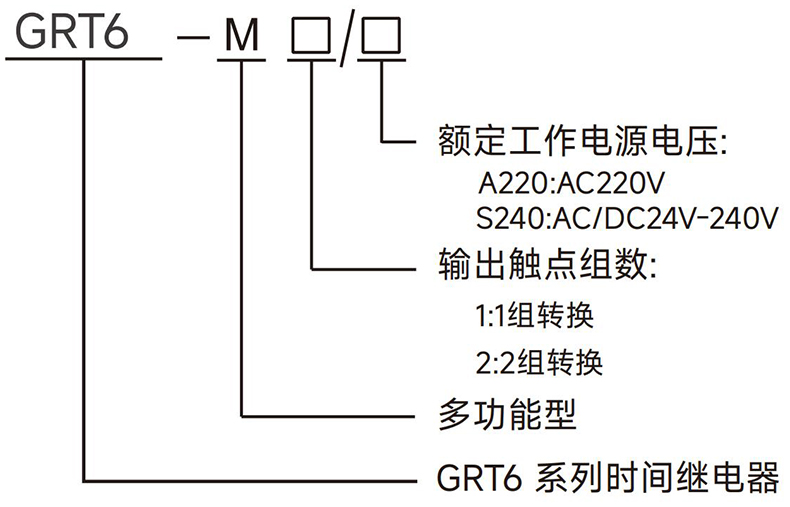

GRT6-M多功能时间继电器型号说明: |

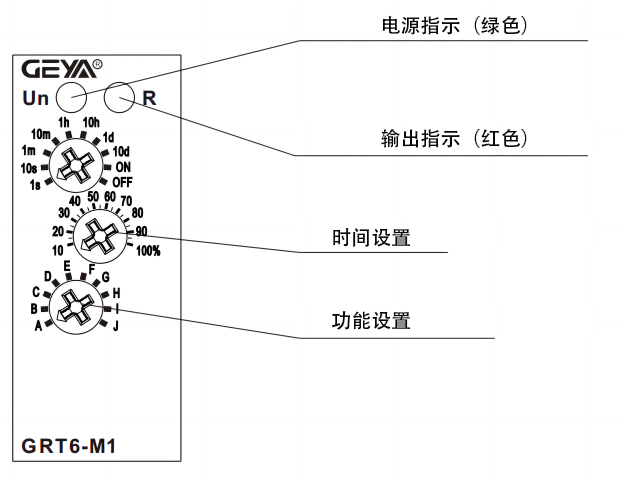

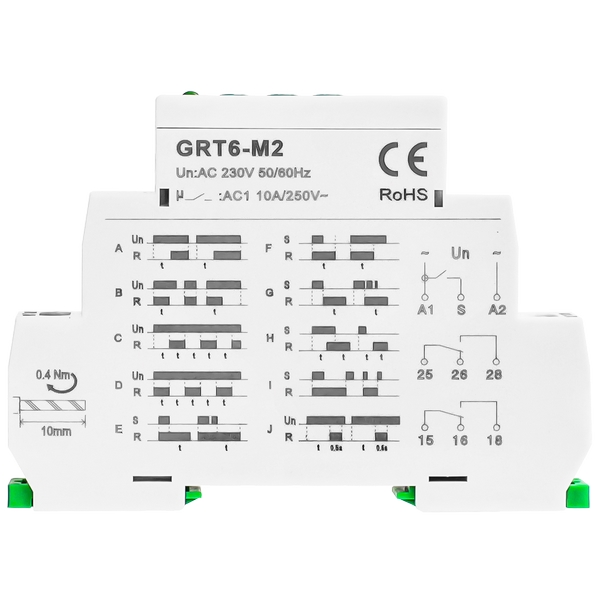

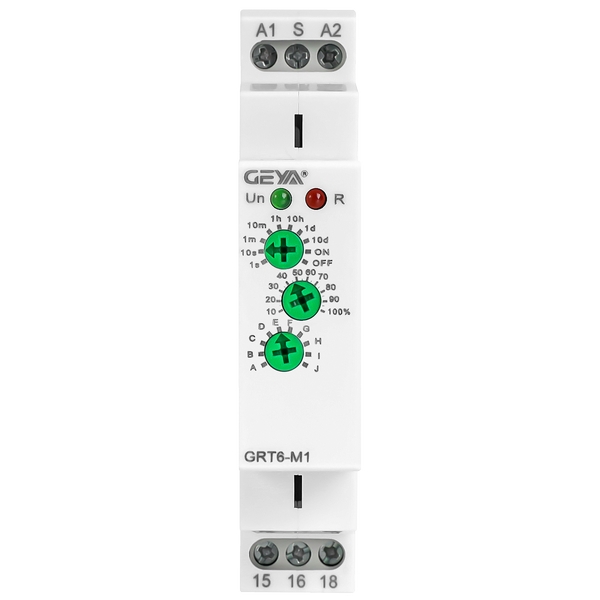

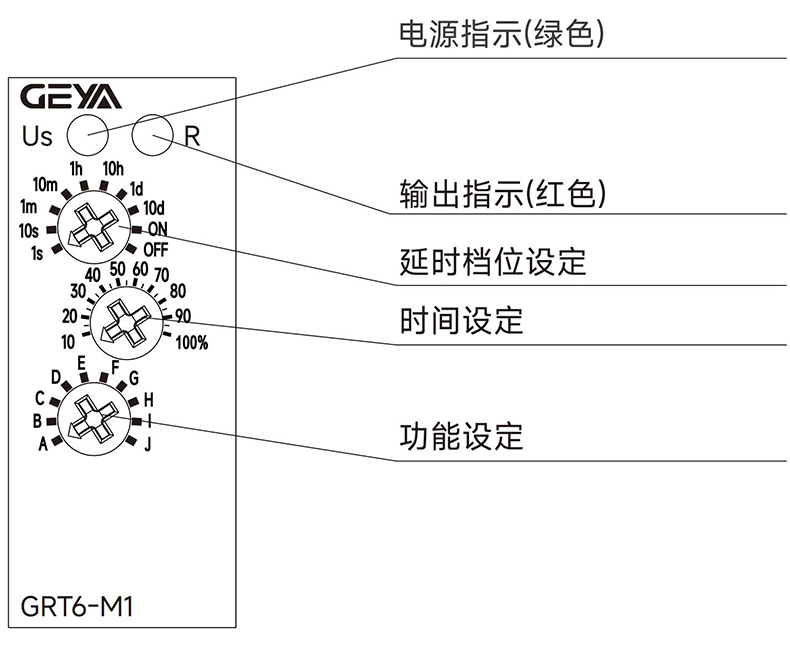

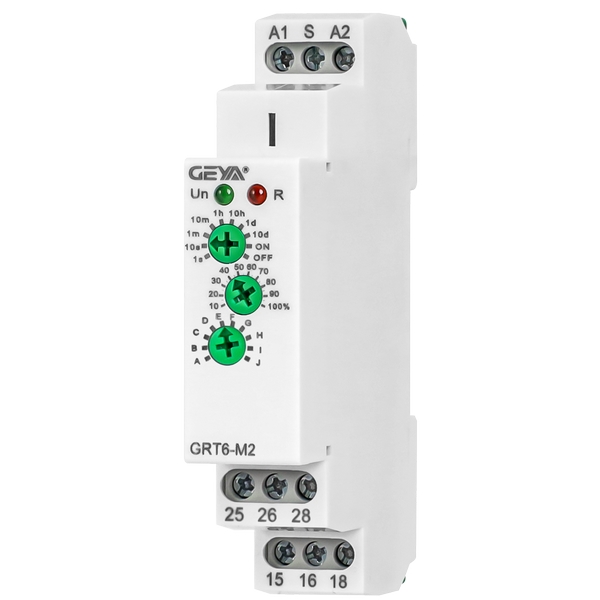

GRT6-M多功能时间继电器产品面板: |
旋钮1:延时档位设定,s表示秒,m表示分,h表示小时,d表示天, ON表示继电器动作(15-18/25-28闭合), OFF表示继电器断开(15-18/25-28断开)。 | |
旋钮2:延时时间细调,10%~100%可调。 | |
延时时间=旋钮1×旋钮2。 例1:需要设定5秒,可将旋钮1设为10s,旋钮2设为50%,延时时间=10s×50%=5s。 例2:需要设定8分,可将旋钮1设为10m,旋钮2设为80%,延时时间=10m×80%=8m。 |

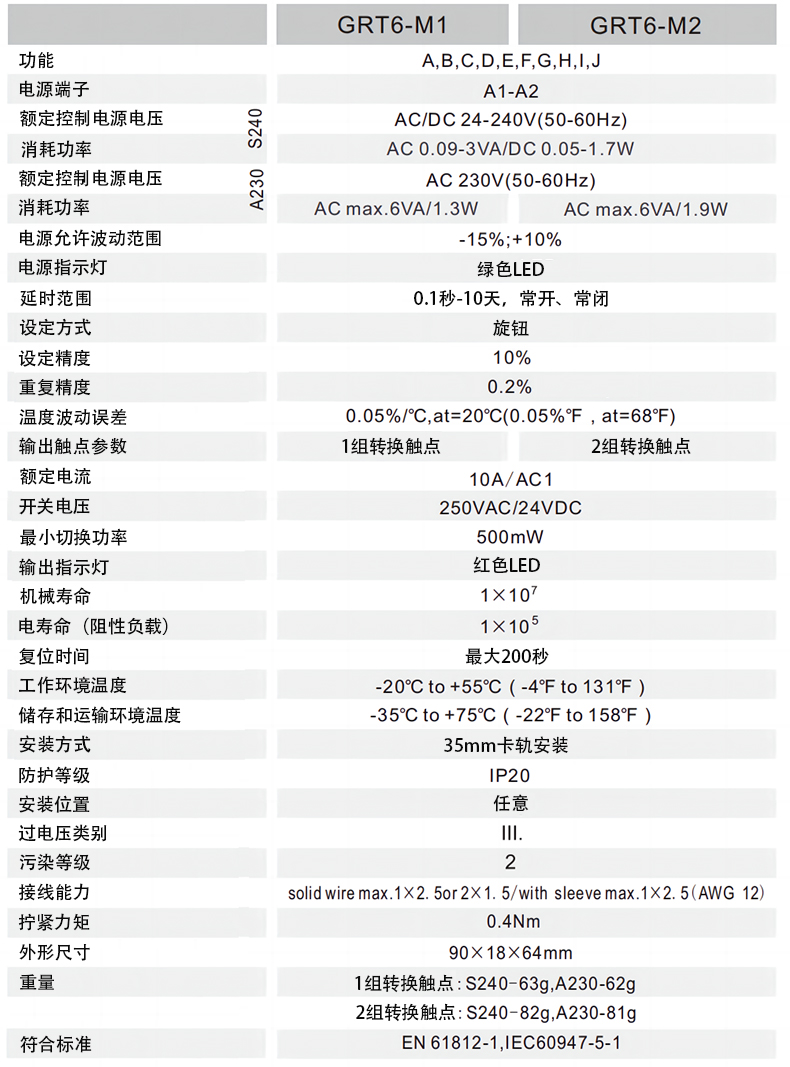

GRT6-M多功能时间继电器技术参数: |
型号 | GRT6-M1 | GRT6-M2 | |
功能 | A,B,C,D,E,F,G,H,I,J | ||
电源端子 | A1-A2 | ||
额定控制电源电压 | S 2 4 0 | AC/DC 24-240V 50Hz | |
消耗功率 | AC 0.7-3VA/DC 0.5-1.7W | ||
额定控制电源电压 | A220 | AC 220V50Hz | |
消耗功率 | AC max.6VA/1.3W | AC max.6VA/1.9W | |
电源允许波动范围 | -15%;+10% | ||
额定冲击耐受电压 | 2.5kV | ||
额定绝缘电压 | 250V | ||
电源指示灯 | 绿色LED | ||
延时范围 | 0.1秒-10天,常开,常闭 | ||
设定方式 | 旋钮 | ||
设定精度 | 10% | ||
重复精度 | 0.2% | ||
温度波动误差 | 0.05%/℃ | ||
输出触点参数 | 1组转换触点 | 2组转换触点 | |
:Ith:10A;AC-15:Ue/le:250V/2.5A | |||
小切换功率 | 500mW | ||
输出继电器指示 | 红色LED | ||
机械寿命 | 1×10⁷ | ||
电寿命(阻性负载) | 1×10⁵ | ||
复位时间 | 200ms | ||
工作环境温度 | -20℃~+55℃ | ||
存储和运输环境温度 | -35℃~+75℃ | ||
安装方式 | 35mm卡轨安装 | ||
防护等级 | IP20 | ||
安装位置 | 任意 | ||
安装海拔高度 | ≤2000米 | ||
污染等级 | 2 | ||
接线能力 | 1×2.5mm²或2×1.5mm²0.4N ·m | ||
外形尺寸 | 90mm×18mm×64mm | ||
重量 | S240-53g,A230-55g | S240-66g,A230-69g | |
符合标准 | GB/T14048.5,IEC60947-5-1,EN 61812-1 |

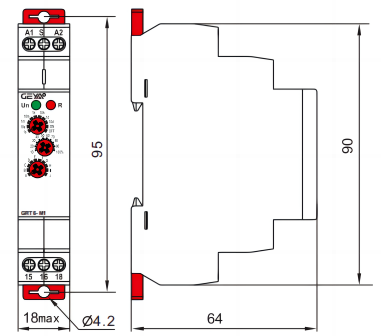

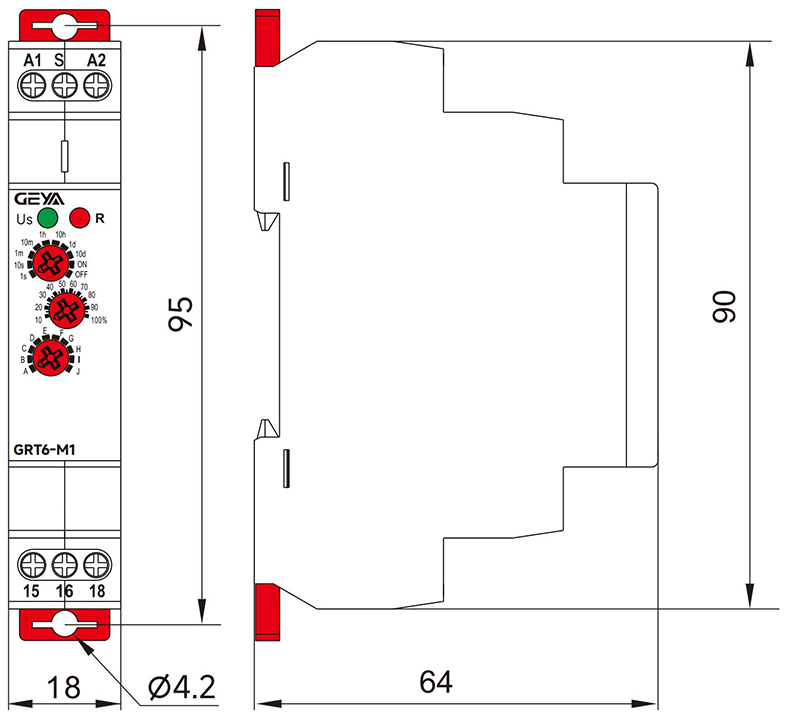

GRT6-M多功能时间继电器产品尺寸: |

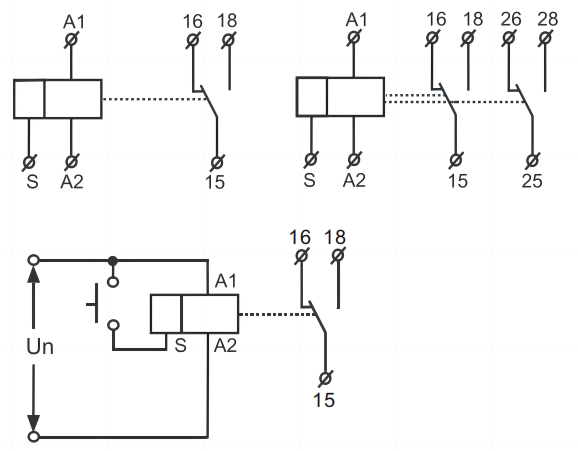

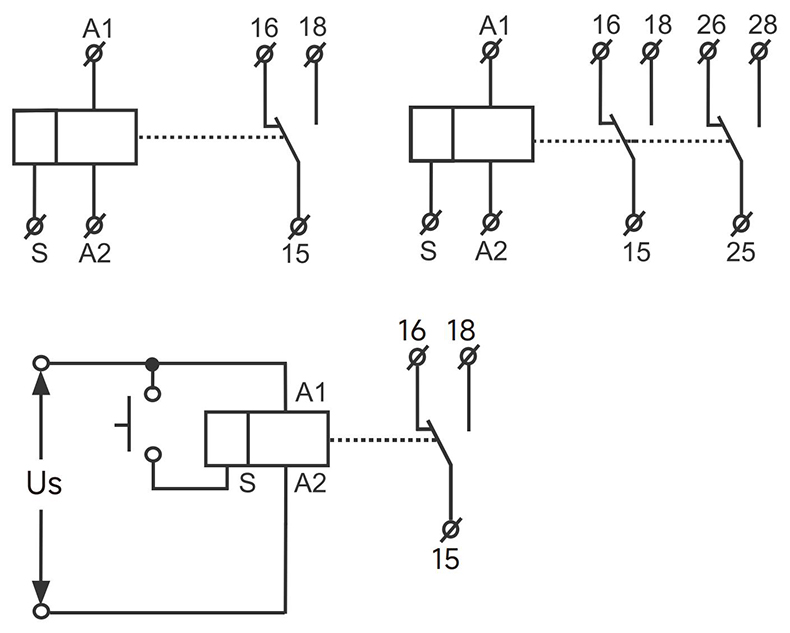

GRT6-M多功能时间继电器产品接线: |
GRT6-M多功能时间继电器产品功能: |

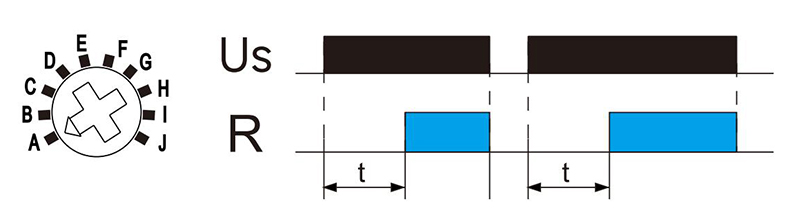

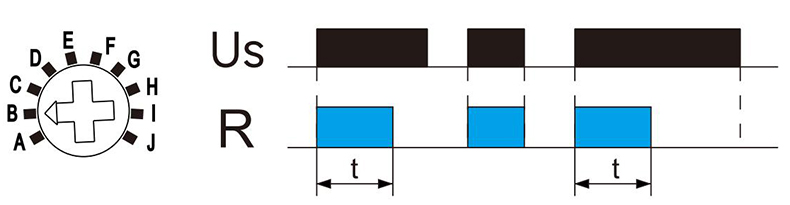

A:通电延时 当继电器Us得电,继电器开始延时, 延时t后输出触点闭合。继电器 Us断电 后,输出触点断开,S控制信号在这个功 能模式中无效。 | B:延时断开 当继电器Us得电,继电器输出触点马 上闭合,开始延时,延时t后输出 触点断开, 如延时时间t未到继电器Us失电,则输出 触点断开,S控制 信号在这个功能模式中 无效。 |

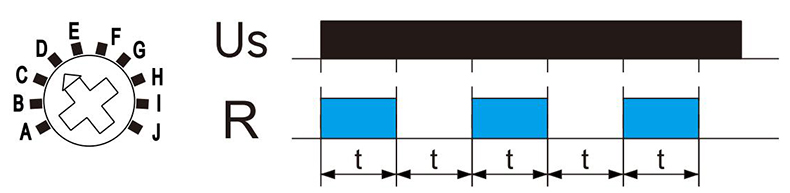

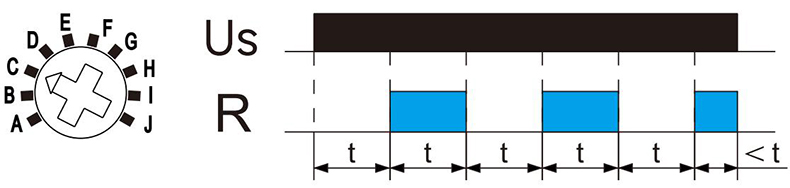

C:循环延时(OFF开始) 当继电器Us得电,继电器开始延时, 延时t后输出触点闭合,同时又经过延时 时间t后继电器输出触点断开,如此循环 延时直到继电器Us失电,S控制信号在这 个功能模式中无效。 | D:循环延时(ON开始) 当继电器Us得电,继电器闭合并开始延 时,延时t后输出触点断开,同时又经过延 时时间t后继电器输出触点闭合,如此循环 延时直到继电器Us失电,S控制信号在这个 功能模式中无效。 |
![]() | |

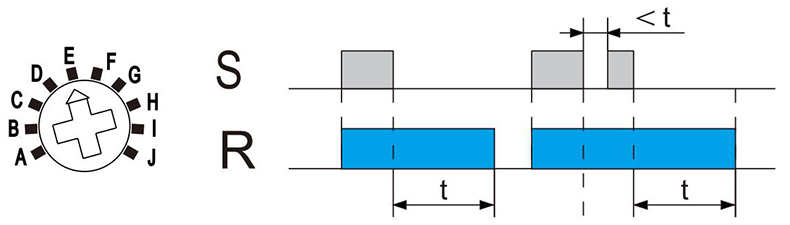

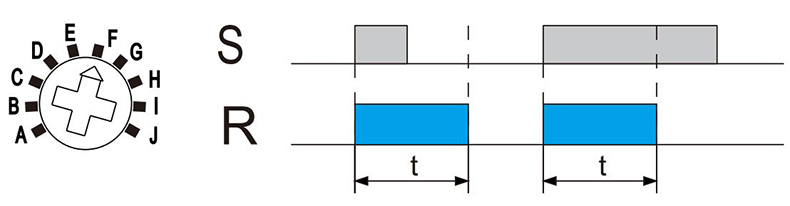

E:延时断开(S下降沿触发开始) 当继电器Us处于通电状态,当S控制 端接通时,继电器闭合,S控制端断开时 继电器开始延时,延时t后输出触点断开, 延时t过程中S控制端重新接通,延时t清零 重新延时。 | F:延时断开(S上升沿触发开始) 当继电器Us处于通电状态,当S控制端 接通时,继电器闭合,同时继电器开始延 时,延时t后输出触点断开,延时t过程中S 控制端重新接通,延时t保持不变继续延时。 |
![]() | |

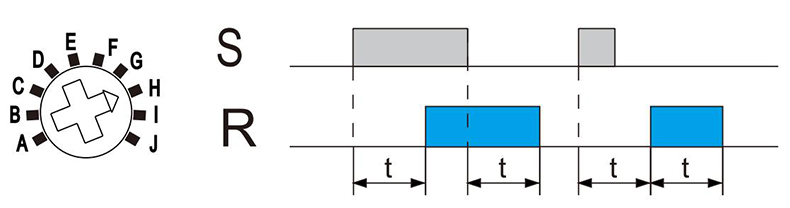

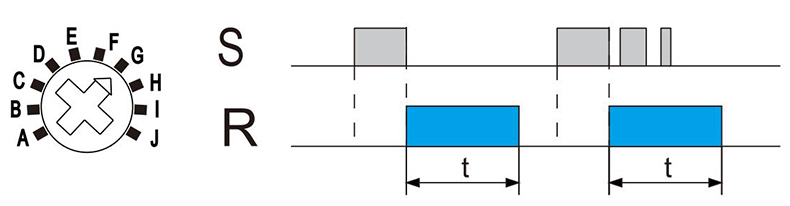

G:S下降沿触发闭合,延时断开 当继电器Us处于通电状态,当S控制 端断开时,继电器闭合,同时继电器开始 延时,延时t后输出触点断开,延时t过程 中S控制端重新接通断开,延时t保持不变继 续延时。 | H:接通断开延时 当继电器Us处于通电状态,当S控制端 接通时,继电器开始延时,延时t后 输出触 点闭合,当S控制端断开时,继电器开始延 时,延时t后输出触点断开。 |

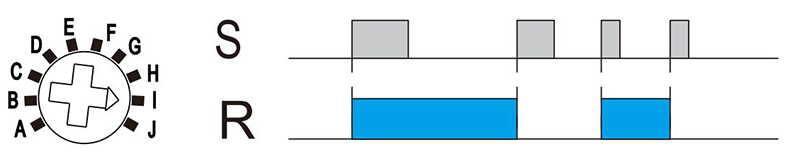

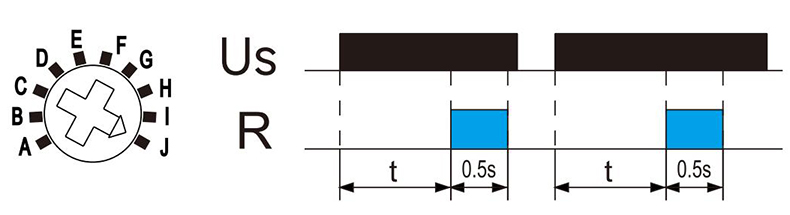

I:脉冲转换 当继电器Us处于通电状态,当S控制端 接通时,继电器输出触点状态转换。 | J:脉冲输出 当继电器Us得电后,继电器开始延时,延 时时间t到后,继电器输出触点闭合0.5s 后断 开。 |
