GRT6-A/B单功能时间继电器

1、操作便捷：

- 面板旋钮直接设定延时时间，0.1秒至10天的超宽范围覆盖10个可调档位，无需复

杂编程。

2、双模式可选：

- A型（通电延时）：电源接通后开始延时

- B型（延时断开）：电源切断后维持延时

3、多规格配置：

- 支持1组延时、2组延时或1组延时+1组瞬动触点组合，适配不同控制场景。

4、强兼容性：

- AC/DC 24V-240V宽电压设计

- LED状态指示灯直观显示工作状态

5、工业级设计

- 紧凑型18mm宽度机身，支持35mm标准卡轨安装

- 继电器输出触点容量达5A/250V AC

GRT6-A/B型单功能时间继电器应用场合：

1、加热设备：精确控制加热元件通电时长

2、流体控制：水泵/风机延时启停保护

3、照明系统：延时关闭电路管理

4、生产线设备：工序间隔时间控制

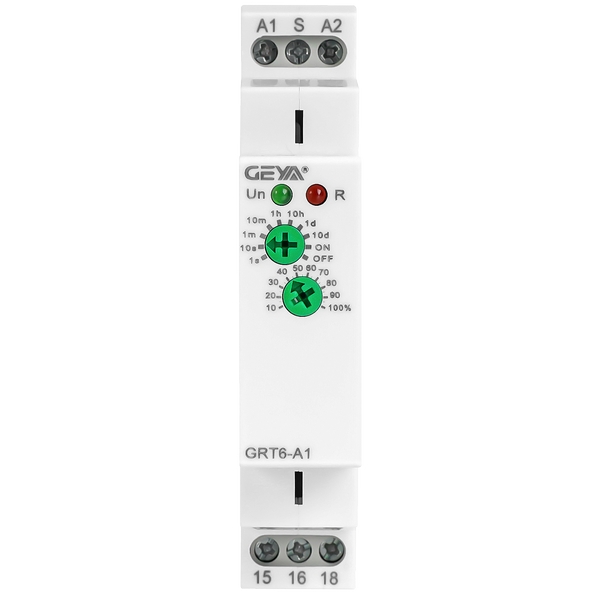

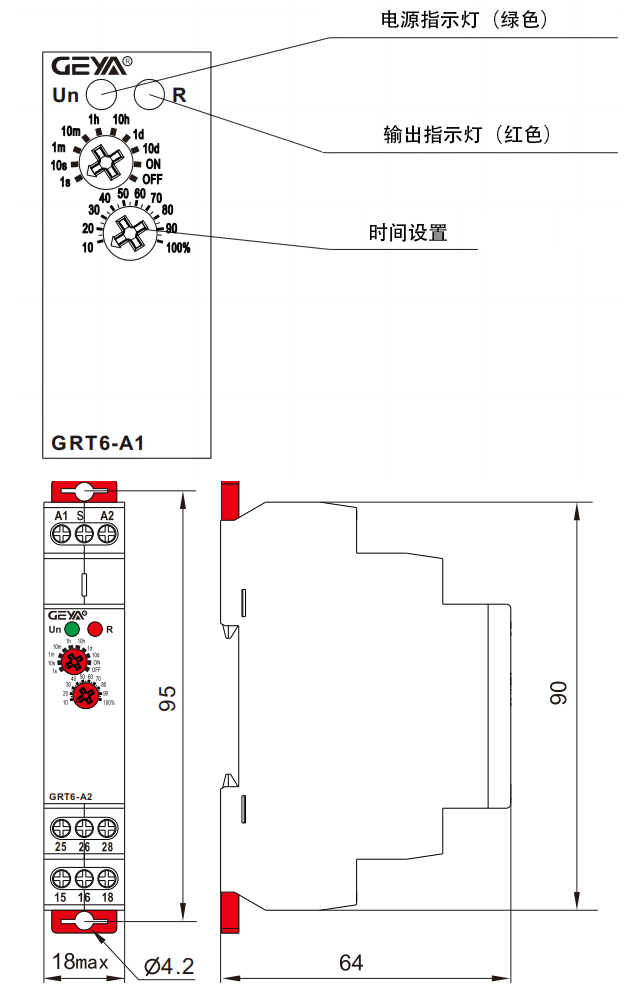

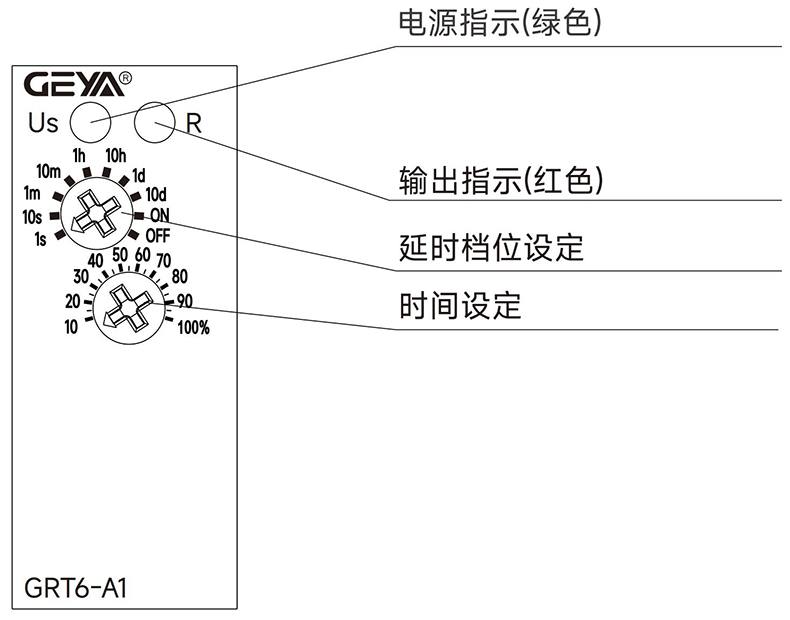

  旋钮1:延时档位设定，s表示秒，m表示分，h表示小时，d表示天

  ON表示继电器动作(15-18/25-28闭合),

  OFF表示继电器断开(15-18/25-28断开)。

  旋钮2:延时时间细调，10%~100%可调。

  延时时间=旋钮1×旋钮2。

  例1:需要设定5秒，可将旋钮1设为10s,旋钮2设为50%,延时时间=10s×50%=5s。

  例2:需要设定8分，可将旋钮1设为10m,旋钮2设为80%,延时时间=10m×80%=8m。

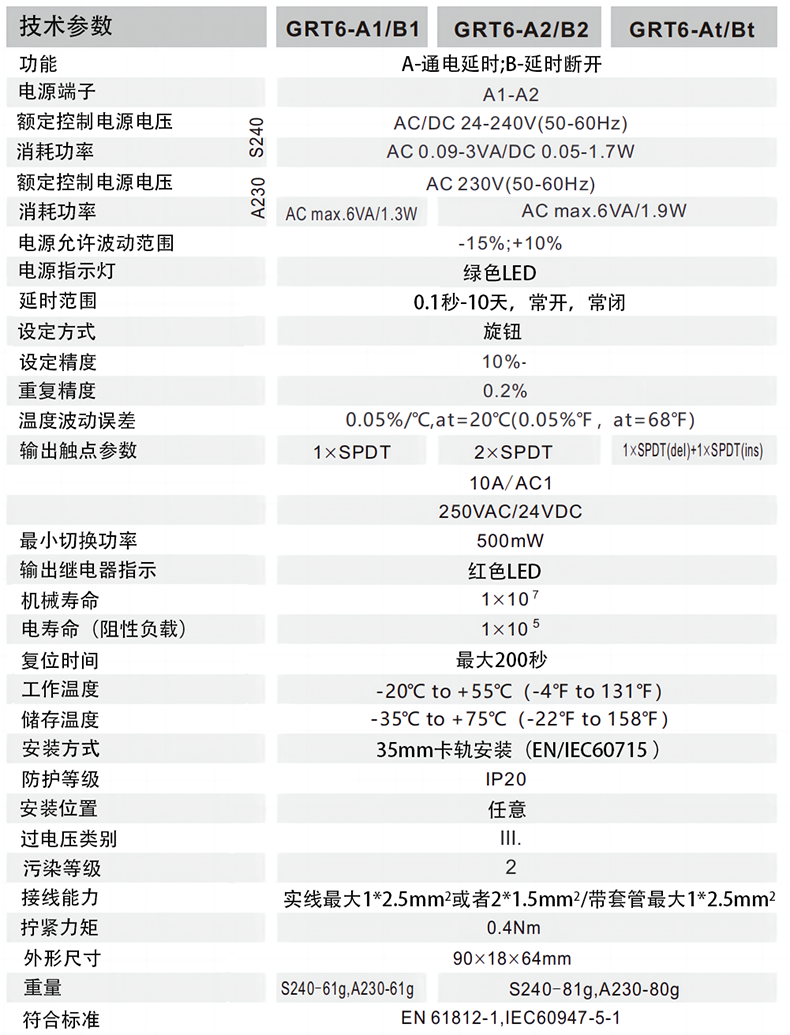

功能

电源端子

额定控制电源电压

S

2

4

0

消耗功率

额定控制电源电压

A220

消耗功率

电源允许波动范围

额定冲击耐受电压

额定绝缘电压

电源指示灯

延时范围

设定方式

设定精度

重复精度

温度波动误差

1组延时+1组瞬动

：Ith:10A;AC-15:Ue/le:250V/5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

  当继电器Us得电，继电器开始延时，

  延时t后输出触点动作。继电器Us断电

  后，输出触点复位，S端子为复位端子，

  当S端子与A1接通后，继电器重新清零

  延时,同时输出触点复位，如果S端子不

  用，请空置不接。

  当继电器Us得电，继电器输出触点动

  作并开始延时，延时t后输出触点复位。

  继电器Us断电后，输出触点复位，S端子

  为复位端子，当S端子与A1接通后，继电

  器重新清零延时并复位，如果S端子不用，

  请空置不接。

  注：两组输出的规格，两组触点是同时

  动作的。

  注：两组输出的规格，两组触点是同时

  动作的。

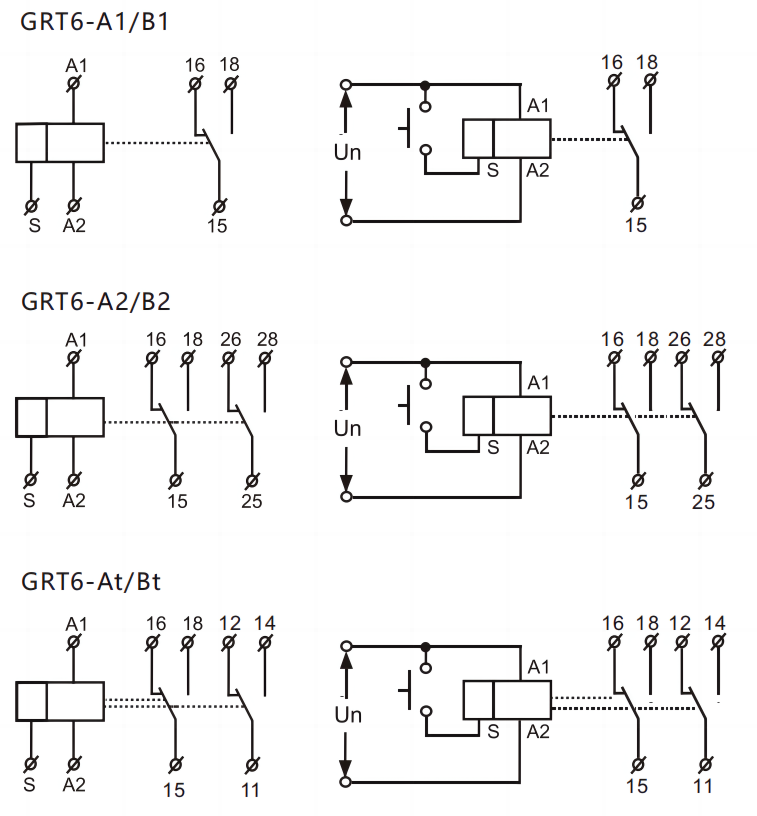

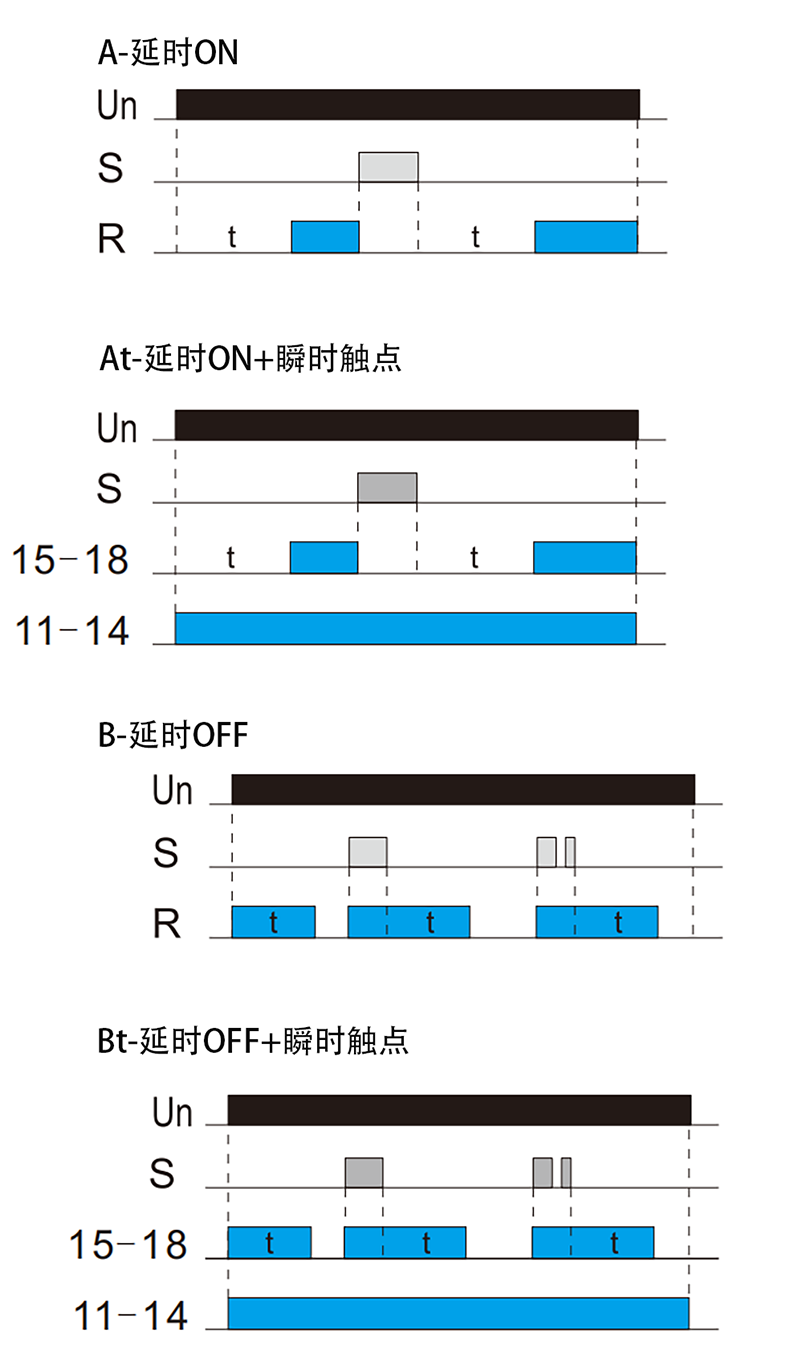

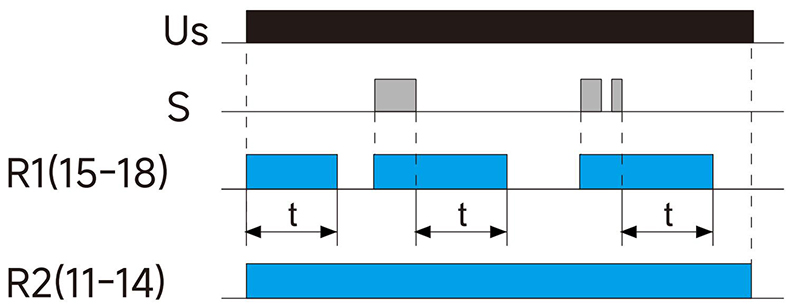

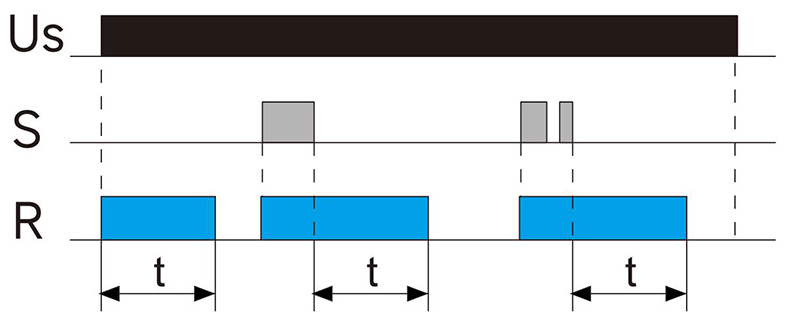

  GRT6-At功能图

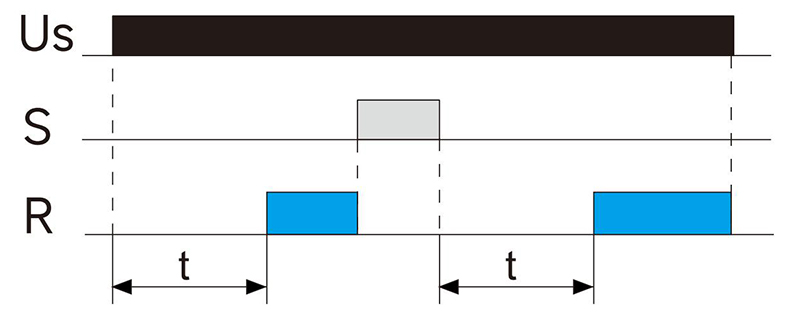

  GRT6-Bt功能图

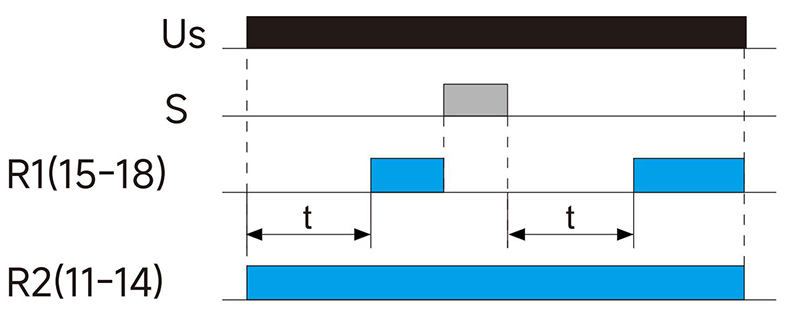

  当继电器Us得电，继电器R2立即动

  作，继电器开始延时，延时t后R1输出

  触点动作。继电器Us断电后，输出触点

  R1/R2复位，S端子为复位端子，当S端

  子与A1接通后，继电器R1重新清零延

  时,同时输出触点R1复位，如果S端子不

  用，请空置不接。

 当继电器Us得电，继电器R1/R2立即动

  作，继电器开始延时，延时t后R1输出触点

  复位。继电器Us断电后，输出触点R1/R2

  复位，S端子为复位端子，当S端子与A1接

  通后，继电R1重新复位清零延时，如果S

  端子不用，请空置不接。

  注：继电器R1(15-16-18)为延时触点，

  R2(11-12-14)为瞬动触点。

  注：继电器R1(15-16-18)为延时触点，R2

  (11-12-14)为瞬动触点。
