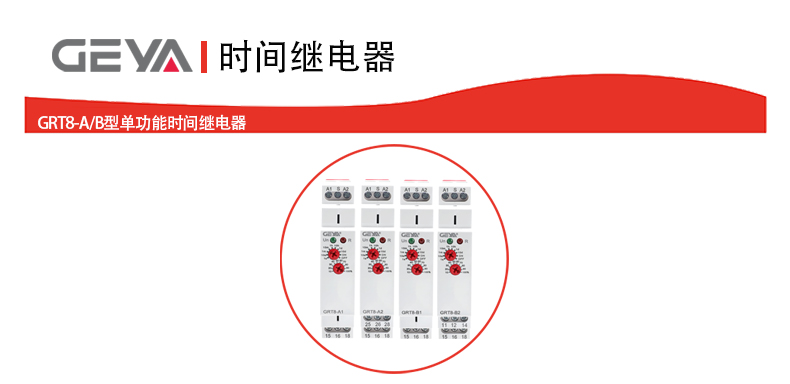

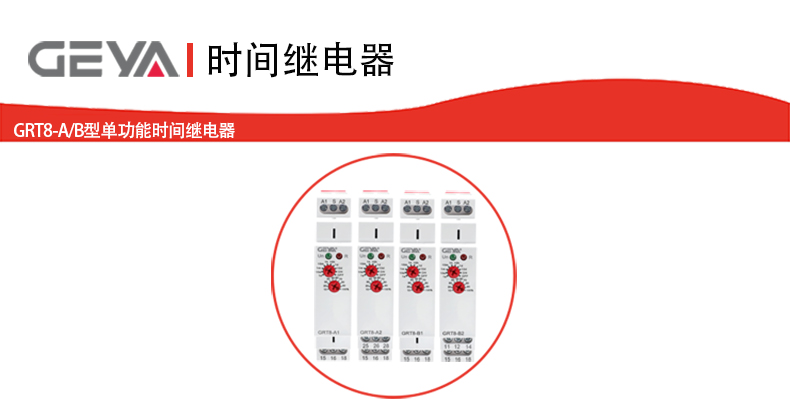

GRT8-A/B型单功能时间继电器

GRT8-A/B以直观操作、灵活配置、超宽性能范围及紧凑设计，为工业延时控制提供

经济可靠的解决方案，是加热、泵阀、风机及自动化系统的理想时序管理单元。

GRT8-A/B型单功能时间继电器产品特点：

1、高性价比，操作直观

- 单功能设计，延时时间通过面板旋钮直接设定，无需编程工具，操作直观便捷。

2、功能模式可选

-  A型（通电延时）：线圈通电后，延时触点按设定时间动作。

- B型（延时断开）：线圈断电后，延时触点按设定时间复位。

3、触点规格灵活

- 1组延时触点（标准控制）

- 2组延时触点（双回路控制）

- 1组延时触点 + 1组瞬动触点（复合逻辑控制）

4、超宽延时范围

- 支持 0.1秒至10天 延时设定，划分 10个精准档位，覆盖瞬态控制到长周期管理需

求。

5、超宽工作电压

可选 AC/DC 12V–240V 宽电压规格，兼容工业主流电源系统。

6、状态可视指示

- 内置LED指示灯，实时显示电源、计时及动作状态。

7、紧凑省空间

- 宽度仅 18mm，支持 35mm DIN卡轨安装，适用于标准配电箱。

GRT8-A/B型单功能时间继电器产品应用：

本继电器广泛应用于工业自动化设备的精确时序控制：

- 延时通断控制

　· 加热元件通电时间管理（例：A型延时启动，定时关闭）

　· 水泵工作周期控制（例：A型定时启停；B型断电后排空延时）

　· 风机延时断开（例：B型主设备停机后持续散热）

- 设备启停缓冲：电机、压缩机顺序启停保护

- 照明控制：楼梯灯、广告灯箱延时熄灭（B型）

- 自动化流程时序：生产线、包装机械基础定时单元

- 安全联锁延时：满足安全回路延时动作规范

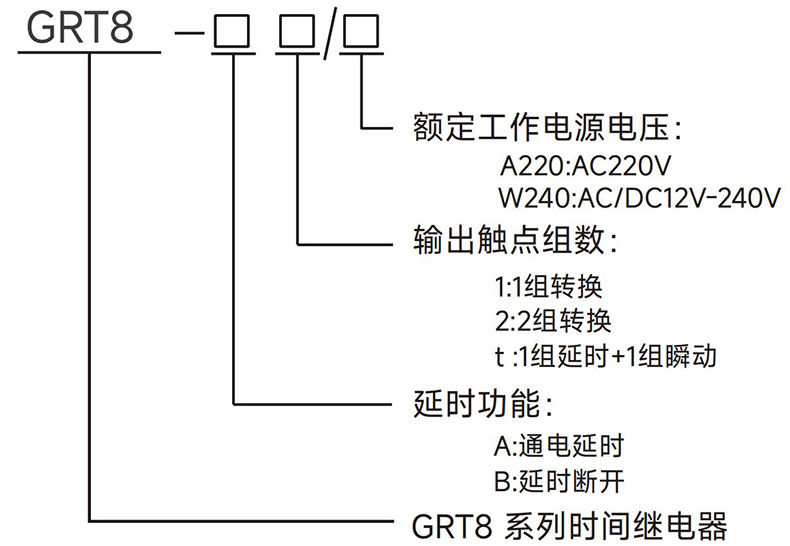

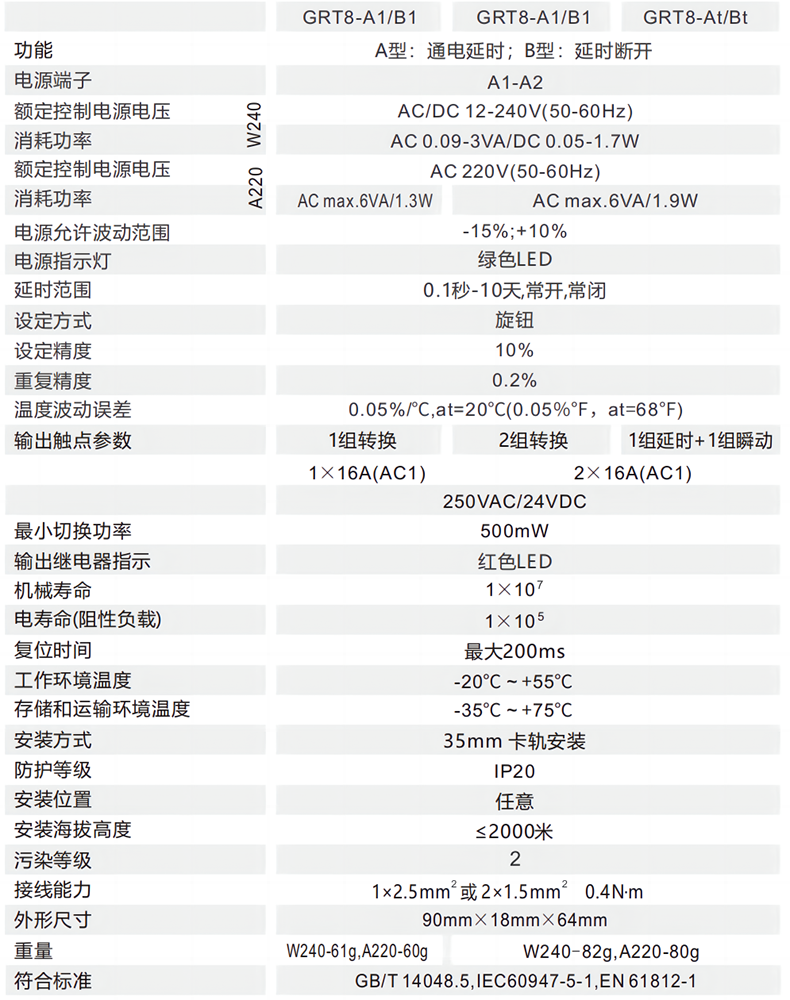

功能

电源端子

额定控制电源电压

W

2

4

0

消耗功率

额定控制电源电压

A

2

2

0

消耗功率

电源允许波动范围

额定冲击耐受电压

额定绝缘电压

电源指示灯

延时范围

设定方式

设定精度

重复精度

温度波动误差

输出触点参数

1组延时转换

：Ith:16A;AC-15:Ue/le:250V/5A

小切换功率

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

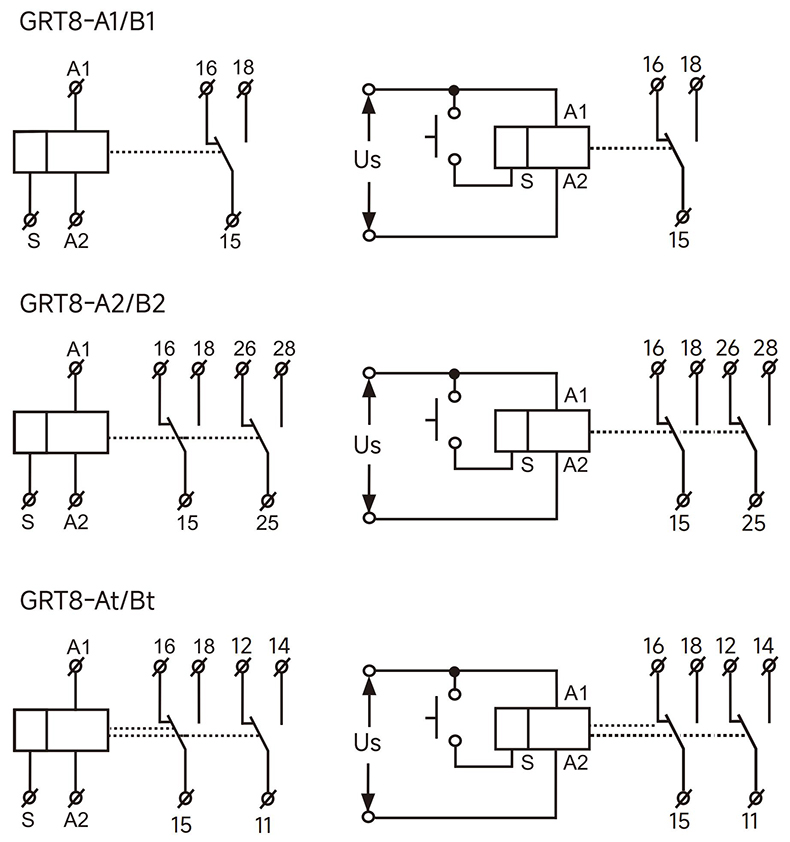

接线能力

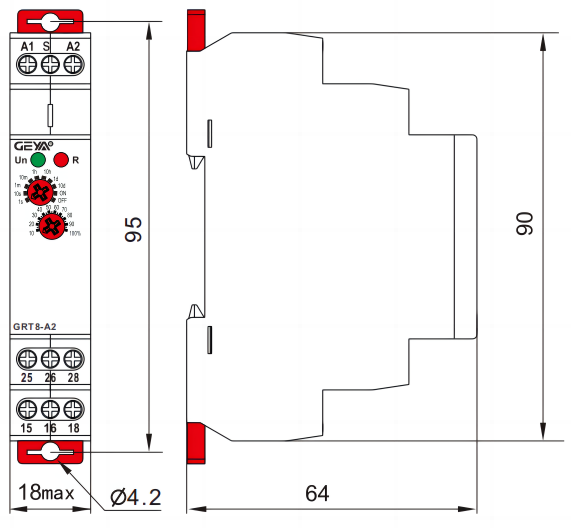

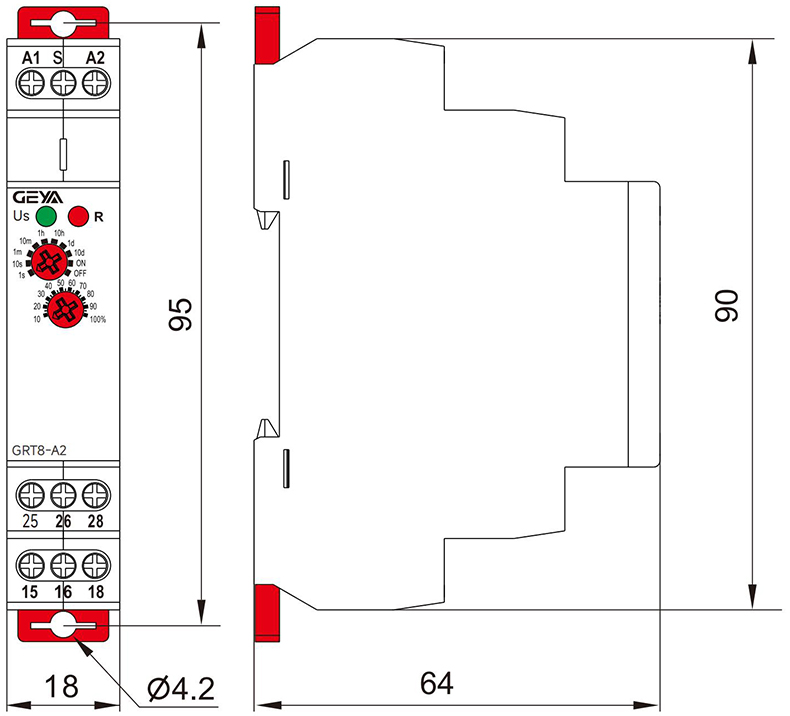

外形尺寸

W240-61g.A220-61g

符合标准

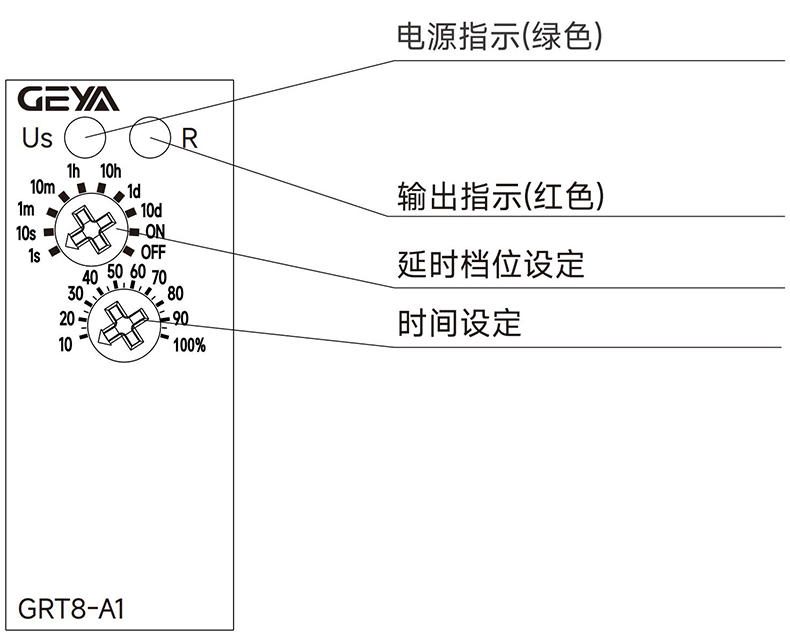

   延时时间=旋钮1×旋钮2。

   例1:需要设定5秒，可将旋钮1设为10s,旋钮2设为50%,延时时间=10s×50%=5s。

   例2:需要设定8分，可将旋钮1设为10m,旋钮2设为80%,延时时间=10m×80%=8m。

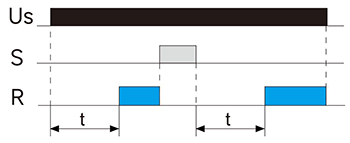

  当继电器Us得电，继电器开始延时，

  延时t后输出触点动作。继电器Us断电

  后，输出触点复位，S端子为复位端子，

  当S端子与A1接通后，继电器重新清零

  延时,同时输出触点复位，如果S端子不

  用，请空置不接。

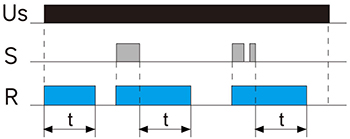

当继电器Us得电，继电器输出触点动

  作并开始延时，延时t后输出触点复位。

  继电器Us断电后，输出触点复位，S端子

  为复位端子，当S端子与A1接通后，继电

  器重新清零延时并复位，如果S端子不用，

  请空置不接。

   注：两组输出的规格，两组触点是同时

   动作的。

   注：两组输出的规格，两组触点是同时

   动作的。

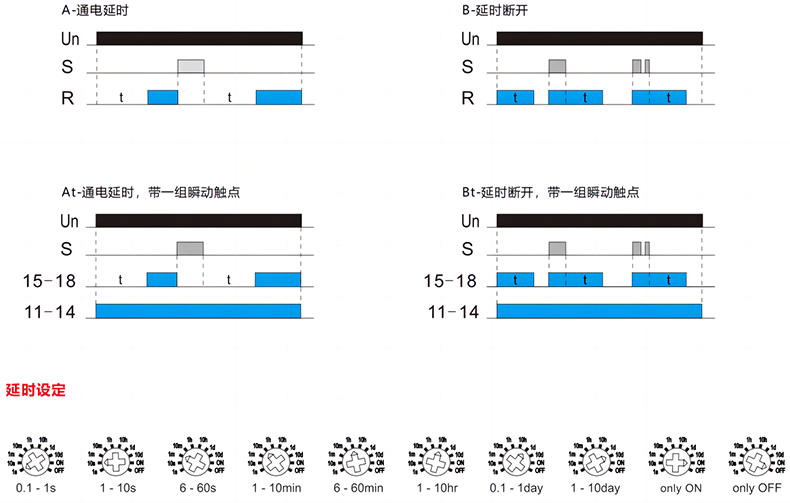

  GRT8-At功能图

  GRT8-Bt功能图

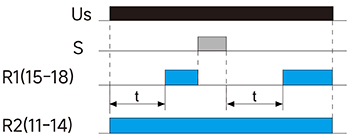

 当继电器Us得电，继电器R2立即动

  作，继电器开始延时，延时t后R1输出触

  点动作。继电器Us断电后，输出触点R1

  /R2复位，S端子为复位端子，当S端子

  与A1接通后，继电器R1重新清零延时,同

  时输出触点R1复位，如果S端子不用，请

  空置不接。

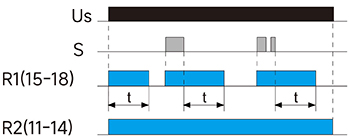

  当继电器Us得电，继电器R1/R2立即

  动作，继电器开始延时，延时t后R1输出

  触点复位。继电器Us断电后，输出触点

  R1/R2复位，S端子为复位端子，当S端子

  与A1接通后，继电R1重新复位清零延时，

  如果S端子不用，请空置不接。

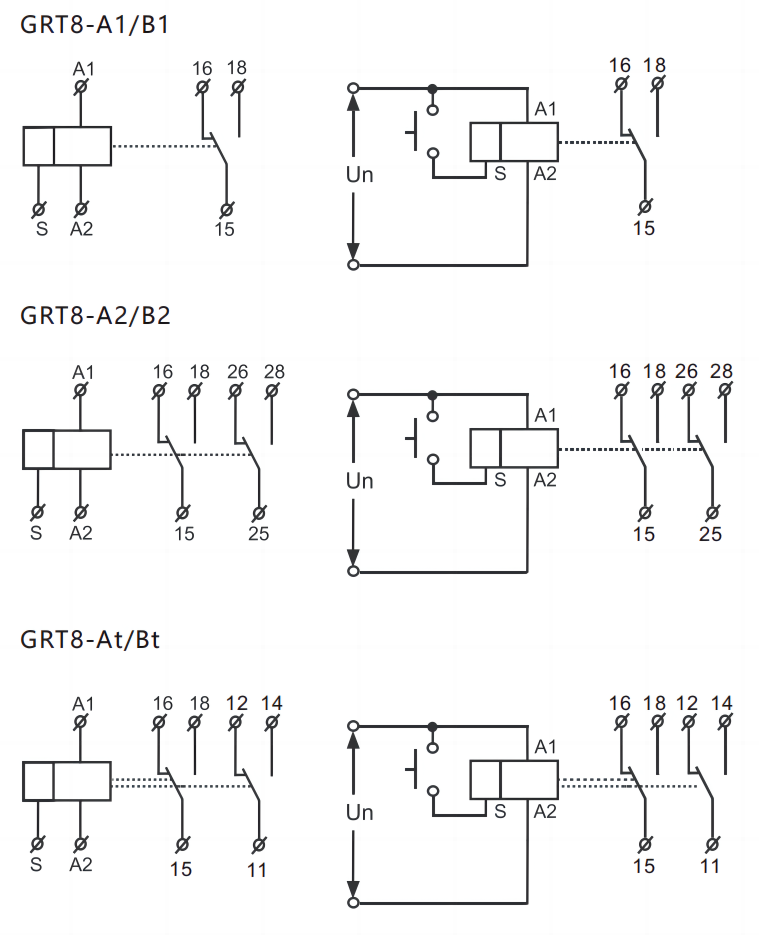

  注：继电器R1(15-16-18)为延时触点，

  R2(11-12-14)为瞬动触点。

  注：继电器R1(15-16-18)为延时触点，

  R2(11-12-14)为瞬动触点。
