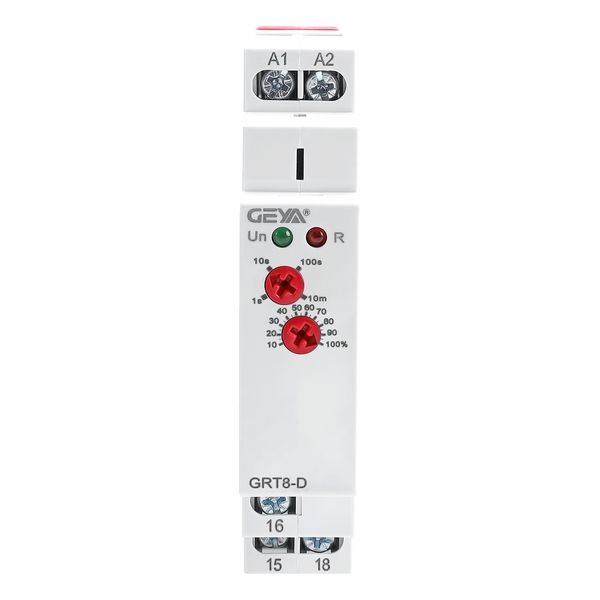

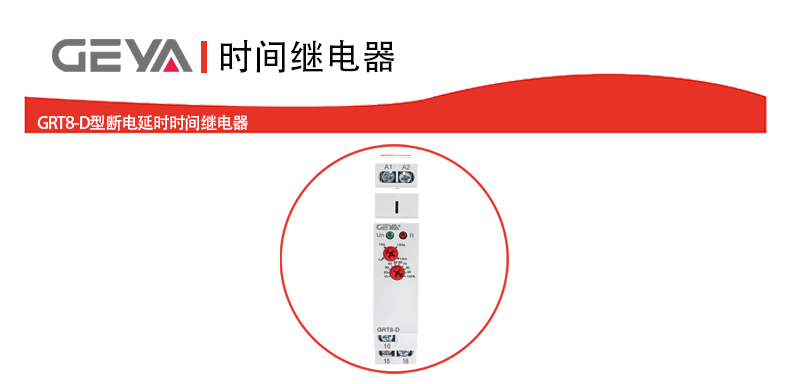

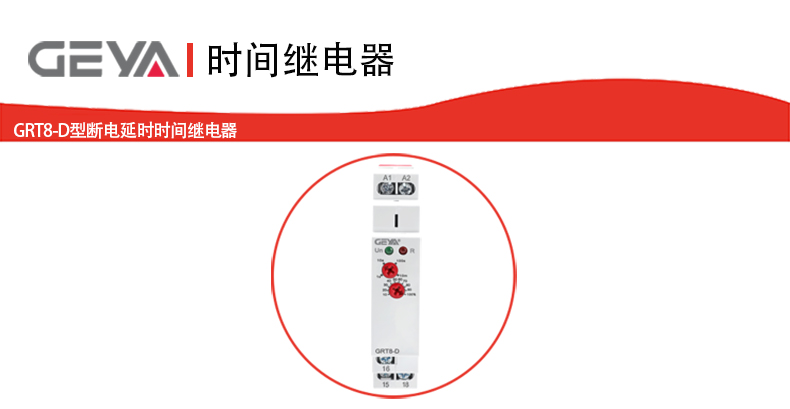

GRT8-D断电延时型时间继电器

GRT8-D断电延时型时间继电器凭借其创新的延时机制与坚固设计，成为保障电力中

断场景下系统安全、连续运行的基石元件。无论是守护生命安全的医疗急救设备，还是

维系公共安全的消防系统，或是工业流程稳定的控制回路，GRT8-D都能提供值得

信赖的延时解决方案，以精密的时序控制，构筑关键的安全防线。

GRT8-D断电延时型时间继电器产品优势：

GRT8-D断电延时继电器集精准时间控制、断电持续运行能力、超强环境适应性及紧凑设

计于一身，其核心优势在于：

1、致可靠性：内置储能机制断电瞬间无缝接管，延时精准稳定。

2、部署灵活高效：超宽电压兼容性与迷你尺寸，轻松集成于各类新旧系统。

3、安全关键保障：为应急照明、生命支持设备、消防设施等提供不可或缺的“安全时间

窗”。

4、运维简便直观：清晰的LED指示与旋钮设定，大幅降低调试与维护成本

GRT8-D断电延时型时间继电器产品特点：

1. 精准延时，灵活可控：

提供 0.1秒至10分钟 的宽范围延时设定，用户可通过面板旋钮直观、便捷地进行无级

调节，满足从瞬间响应到持续保障的不同精度需求。

2. 内置储能，断电无忧：

集成高性能储能电容，在主电源意外中断后，能独立维持继电器内部电路稳定运行，

长支撑延时动作达10分钟，关键控制指令在无外电环境下可靠执行。

3. 超宽电压，兼容性强：

支持 AC/DC 12V 至 240V 的超宽工作电压范围，轻松适配全球主流工业控制电压标

准，简化选型与系统集成难度。

4. 状态可视，一目了然：

配备高亮LED工作状态指示灯，实时直观显示继电器运行、延时及断电储能状态，便

于现场快速监控与故障诊断。

5. 致紧凑，节省空间：

采用超薄设计，宽度仅18mm，支持标准35mm DIN卡轨安装，优化控制柜空间

利用率，尤其适用于高密度集成场合。

GRT8-D断电延时型时间继电器产品应用：

GRT8-D的核心价值在于为断电后的关键系统提供“安全缓冲期”，广泛应用于：

1、后备电源安全切换与延时关闭：

- 紧急照明系统：市电故障后，应急灯持续照明足够时间（如疏散通道指示），

待备用电源（如UPS/发电机）稳定启动或人员安全撤离后自动关闭，避免能源浪费。

- 电压暂降/故障保护：在主电源发生瞬间跌落或短时中断时，维持控制回路稳定，防

止设备误动作，待电压恢复正常后有序执行关机或切换逻辑。

 2、生命支持与安全设备保障：

- 急救呼吸机/医疗设备：在市电中断且备用电池启动的过渡期，持续供氧或维持

设备关键功能运行，为患者生命安全争取宝贵时间。

- 消防系统关键控制：

    · 消防门/防火卷帘控制：保障断电后防火分隔设施能按预设时间完成关闭动作（如

延时释放电磁锁），阻断火势蔓延，同时预留安全疏散通道。

    · 排烟风机控制：在市电中断、应急电源启动期间，维持排烟系统按预设逻辑延时

运行，人员疏散路径畅通。

- 工业过程安全停机：控制生产设备在市电故障后执行有序停机程序（如设备冷却、

复位），防止机械损伤或工艺中断造成损失。

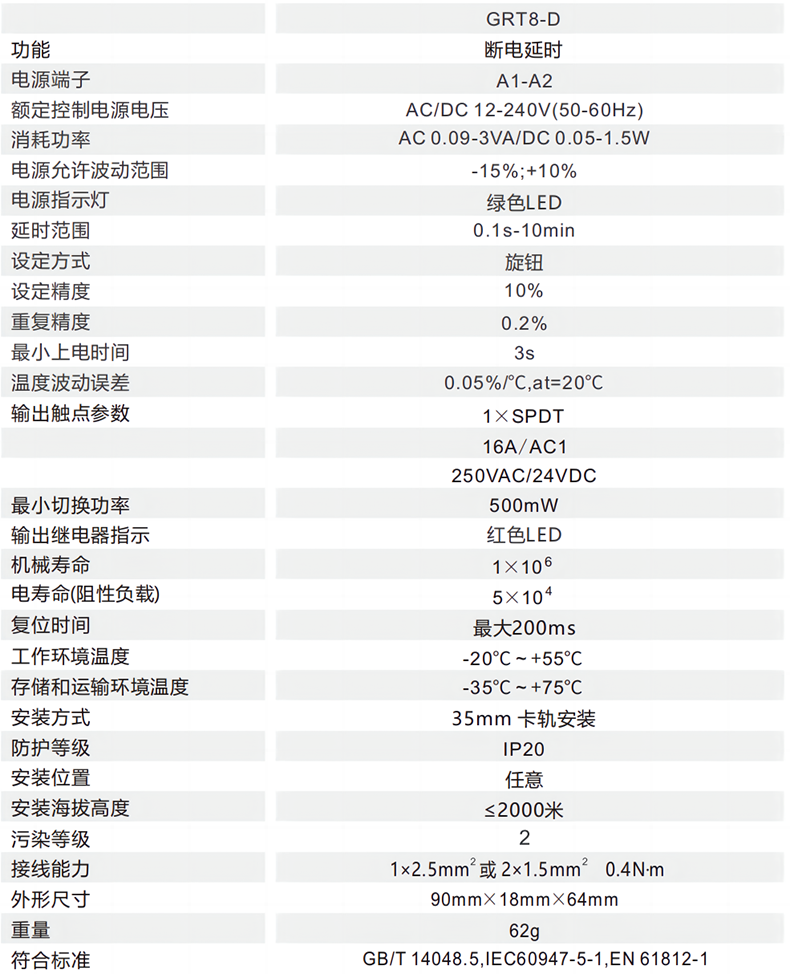

GRT8-D断电延时型时间继电器技术参数：

功能

电源端子

额定控制电源电压

消耗功率

电源允许波动范围

额定冲击耐受电压

额定绝缘电压

电源指示灯

延时范围

设定方式

设定精度

重复精度

小上电时间

温度波动误差

1组转换触点

：Ith:16A;AC-15:Ue/le:250V/5A

小切换功率

500mW

输出继电器指示

机械寿命

电寿命(阻性负载)

复位时间

工作环境温度

存储和运输环境温度

安装方式

防护等级

安装位置

安装海拔高度

污染等级

接线能力

外形尺寸

重量

符合标准

GRT8-D断电延时型时间继电器时间设定：

旋钮1：延时档位设定，s表示秒，m表示分

旋钮2：延时时间细调，10%~100%可调。

延时时间=旋钮1×旋钮2。

例1：

需要设定5秒，可将旋钮1设为10s，旋钮2设为50%，延时时间=10s×50%=5s。

例2：

需要设定8分，可将旋钮1设为10m，旋钮2设为80%，延时时间=10m×80%=8m。

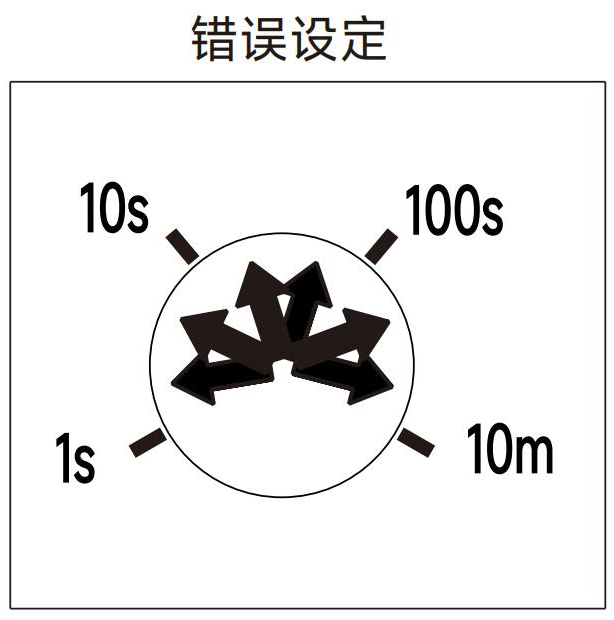

注意事项：

图中箭头所指位置为错误的设定位置，延时档位只能设定在1s、10s、100s、10m四

个位置，请不要偏离刻度。

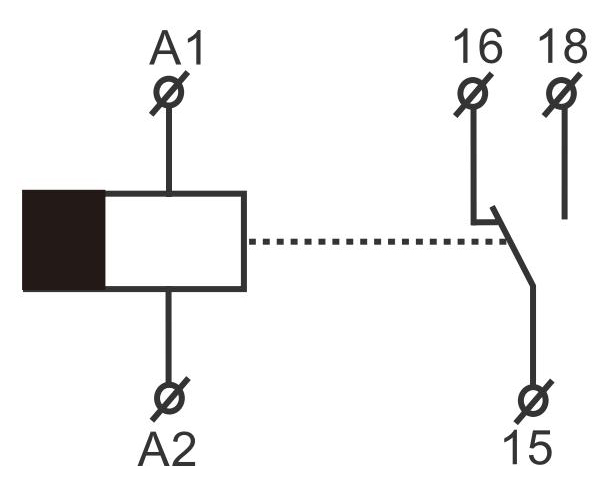

GRT8-D断电延时型时间继电器产品接线：

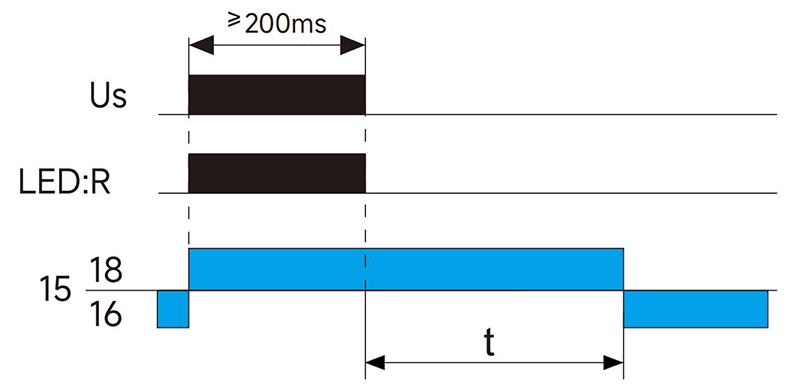

继电器A1-A2未通电时，15-16闭合，15-18断开，当继电器A1-A2通电，15-16立

即断开，15-18立即闭合，当继电器A1-A2失电，15-18延时t后断开，15-16延时t后闭

合。

注意：

1、为保证断电后延时和动作正常，产品通电时间至少200ms,以保证产品内部储能电容

正常充电。

2、因内置磁保持继电器工作特性，运输过程中可能因为强烈振动导致15-18误闭合，安

装后可将延时设为1秒，再通电并断电，继电器1秒后即可复位(15-16闭合,15-18断开)。

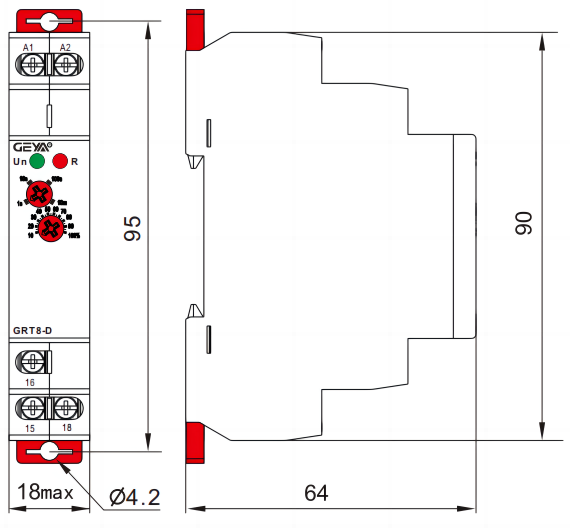

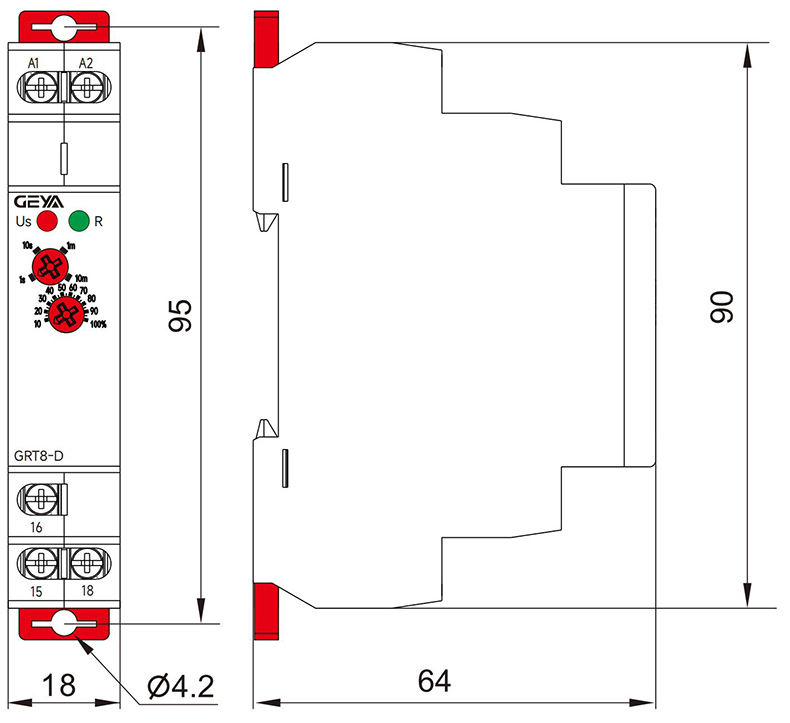

GRT8-D断电延时型时间继电器产品尺寸：
