GYM16系列小型断路器

GYM16系列小型断路器系列产品在设计中兼顾了性能、安全性与安装便利性，适用

于多种低压配电场合。其结构紧凑，适合空间有限的配电箱安装；分断能力较强，可提

供可靠的线路保护；同时产品符合国内外相关标准，具备良好的适用性与兼容性。

GYM16系列小型断路器产品优势：

1、性能可靠： 分断能力达10kA，脱扣迅速，能有效限制故障电流。

2、安装便捷： 采用35mm标准导轨卡装，节省安装时间与空间。

3、安全性高： 壳体材料阻燃耐冲击，触头状态可见，便于现场确认。

4、适用性强： 涵盖1P～4P多种数，适配230V/400V电压系统。

GYM16系列小型断路器产品特点：

1、Poles齐全：1P、2P、3P、4P可选

2、额定工作电压：1P：230V；

                             2P、3P、4P：400V

3、脱扣特性：A型。

4、分断能力：10kA。

5、环境适应性：工作温度范围-5℃～+40℃，海拔2000m以下可正常使用。

6、安装方式：支持垂直安装（允许偏差±2°），适应一般振动环境。

GYM16系列小型断路器产品应用：

GYM16系列小型断路器适用于住宅、商业建筑、工业厂房等领域的低压配电系统，

常见于配电箱、照明回路、电机控制及电器设备的分支保护，为线路与设备提供过载及

短路保护功能。

GY

↓

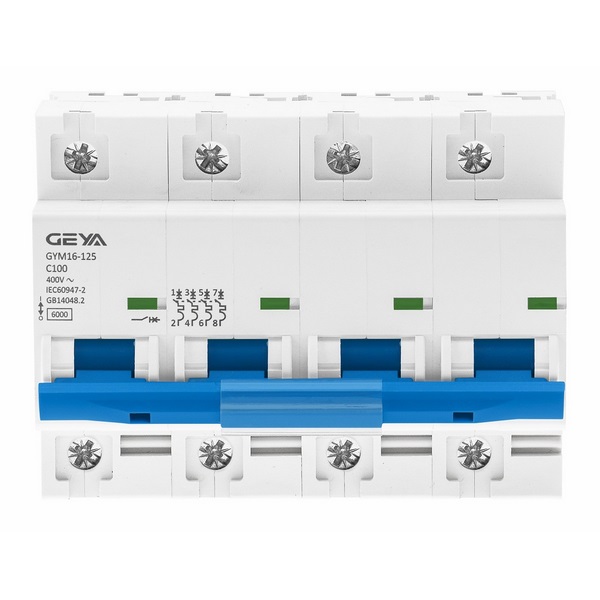

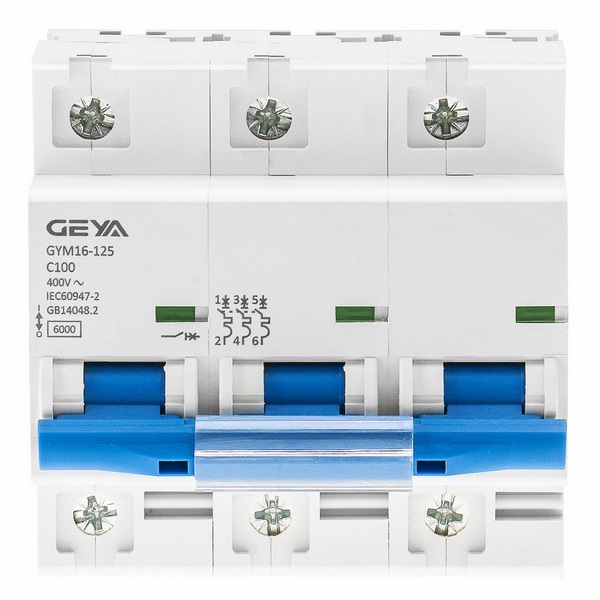

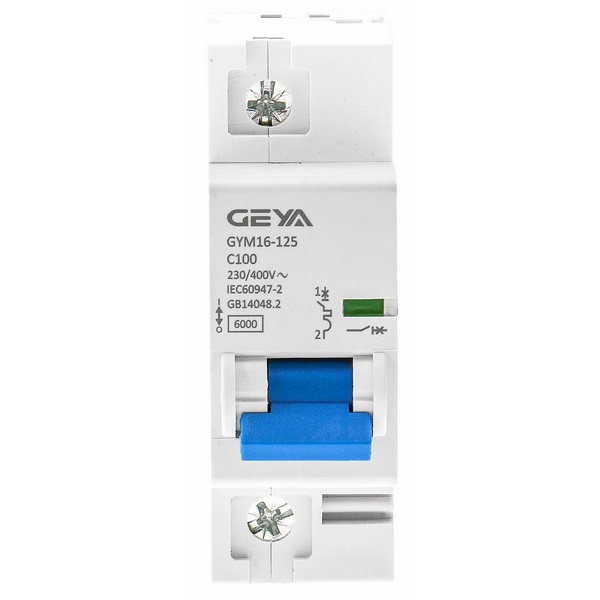

POLES:

1P、2P、3P、4P

瞬时脱扣特性：

C型配用电；

D型电动机保护

GYM16系列小型断路器技术参数：

1、额定电流（A）：63、80、100、125

2、Poles：1P、2P、3P、4P

3、电压（V）：1P：230V；2P、3P、4P：400V

4、分断能力（KA）：10KA

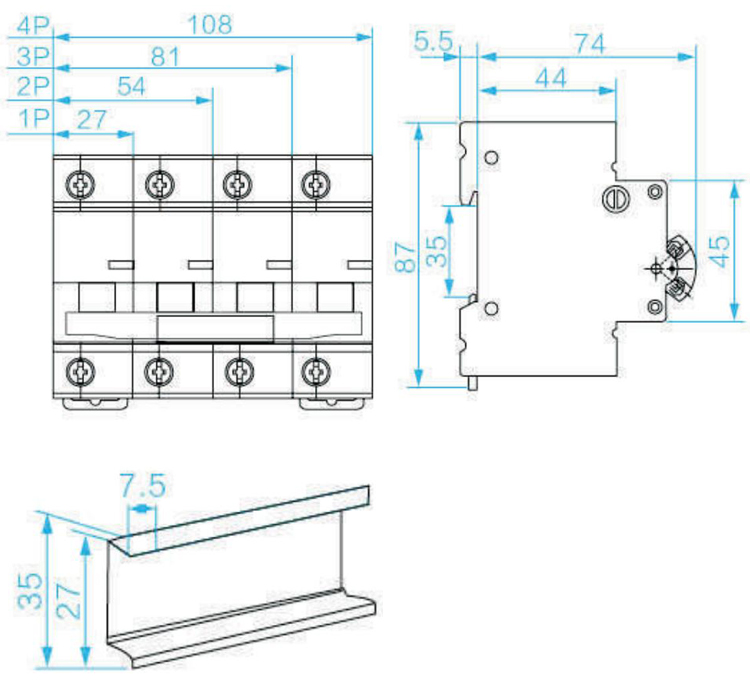

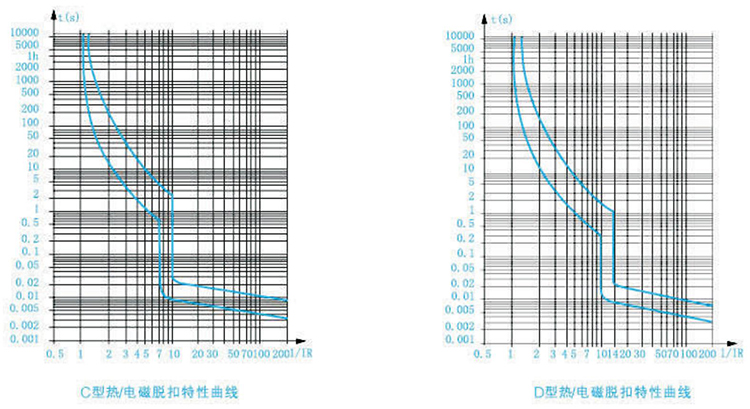

GYM16系列小型断路器断路器的保护特性曲线图：

GYM16系列小型断路器过电流保证特性：
